Přehled technik jak najít místo poškození kabelu efektivně

Přesná lokalizace kabelu s poruchou je klíčová pro rychlou opravu a minimalizaci výpadků. Moderní techniky, jako je časový reflexometr nebo měření izolačního odporu, umožňují efektivní detekci poruch kabelů i v náročných podmínkách. Správná volba metody výrazně šetří čas a náklady na servis.

Přehled základních principů a vybavení pro lokalizaci poškození kabelu

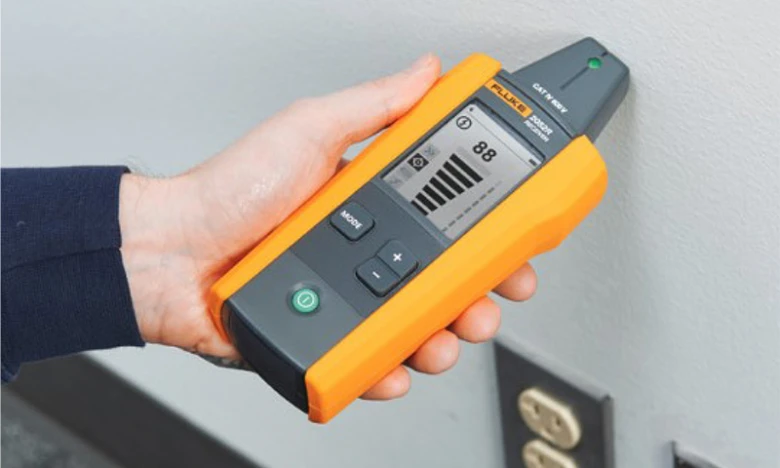

Pro efektivní lokalizaci poškození kabelu je nezbytné využít hledač kabelů, který kombinuje vysílač a přijímač k detekci signálu vedeného kabelovým vodičem. Tento přístroj pracuje ve dvou základních režimech – aktivním a pasivním – které umožňují přesné určení místa přerušení i identifikaci kabelů pod napětím. Správná volba režimu a kvalitní vybavení zvyšují úspěšnost lokalizace až na 100 %.

Jak fungují aktivní a pasivní režimy hledačů kabelů?

Aktivní režim hledače kabelů vysílá vlastní signál do vodiče, což usnadňuje lokalizaci poškození kabelu podle intenzity a charakteru přijímaného signálu. Tento způsob je nejúčinnější při hledání přesného místa přerušení nebo poruchy. Pasivní režim naopak nezasahuje do kabelu, ale detekuje již existující signály, například napájecí nebo komunikační, a umožňuje tak identifikovat vedení pod napětím bez potřeby přímého připojení. Kombinace obou režimů patří mezi nejpoužívanější techniky lokalizace poškození kabelu.

Jaké vybavení je nezbytné pro lokalizaci poškození kabelu?

Základním vybavením pro lokalizaci poruch kabelů je hledač kabelů s vysílačem a přijímačem, který umožňuje práci v aktivním i pasivním režimu. Dále se často používají měřiče izolačního odporu pro ověření stavu izolace a časové reflexometry pro přesnější diagnostiku délky a místa přerušení. Vizuální kontrola kabelových tras pomáhá potvrdit naměřené hodnoty a vyloučit chyby způsobené vlivem prostředí. Kvalitní zařízení zkracuje dobu nutnou k lokalizaci a minimalizuje riziko chyb.

Jak dosáhnout 100% úspěšnosti při lokalizaci poškození kabelu?

Úplná úspěšnost lokalizace kabelových poruch závisí na správném nastavení hledače kabelů, volbě vhodného režimu a použití přesného měřicího vybavení. Doporučuje se pravidelná kalibrace přístrojů a dodržování standardních postupů podle norem ČSN. Důležitá je také znalost vlivu prostředí, které může měření ovlivnit, například vlhkost nebo blízkost kovových konstrukcí. Pečlivá organizace práce a kombinace dostupných metod výrazně zvyšují pravděpodobnost přesného určení místa poškození kabelu.

• aktivní režim vysílá signál pro cílenou lokalizaci poruch
• pasivní režim sleduje přirozené signály v kabelu
• kvalitní vybavení zahrnuje hledač kabelů, měřiče odporu a časový reflexometr
• dodržování norem a pravidelná kalibrace zajišťují přesnost měření

Režimy a nastavení hledačů kabelů

Hledače kabelů nabízejí tři základní režimy, které se volí podle typu kabelové instalace a prostředí, ve kterém probíhá lokalizace poruchy. Režim vysokého signálu generuje silný a stabilní signál, vhodný pro běžné kabelové trasy pod napětím i bez napětí, kde je potřeba rychlá a jednoznačná detekce vodičů. Režim nízkého signálu snižuje elektromagnetické rušení od okolních kabelů, což zlepšuje přesnost lokalizace v hustě zapojených rozvodech, například v panelových domech nebo průmyslových objektech. Režim smyčky je určen pro uzavřené smyčkové obvody bez napětí, kde se signál šíří po celém okruhu, což umožňuje přesné určení místa přerušení i u stíněných nebo zkratovaných vodičů.

Citlivost přijímače by měla být nastavena přibližně na 75 % maximální hodnoty stupnice, což výrobci doporučují jako optimální kompromis mezi dostatečnou citlivostí a minimalizací falešných signálů způsobených indukovanými proudy v okolních kabelech. Při nižší citlivosti hrozí, že slabší poruchy nebo drobné přerušení zůstanou neodhaleny, zatímco příliš vysoká citlivost často vede k rušení a nepřesnostem v lokalizaci.

• režim vysokého signálu – ideální pro standardní kabelové trasy v domácnostech a kancelářích, kde je kabel pod napětím i bez něj
• režim nízkého signálu – doporučený pro instalace s vysokou hustotou kabeláže, kde je nutné minimalizovat přeslechy a rušení
• režim smyčky – používá se pro diagnostiku uzavřených smyčkových obvodů, například při lokalizaci přerušení ve stíněných kabelech nebo zkratovaných vodičích

Tip: Častou chybou je nastavení citlivosti přijímače na 100 %, což vede k zahlcení signálem a ztrátě přesnosti. Správné nastavení na cca 75 % výrazně zlepšuje výsledky měření a snižuje čas potřebný k lokalizaci poruchy.

Tyto režimy hledačů kabelů jsou základním nástrojem pro zjištění přesné polohy poškození kabelu ve zdi nebo podlahách. Pro komplexní diagnostiku doporučuji kombinovat tyto metody s měřením izolačního odporu a časovým reflexometrem (TDR), který dokáže určit vzdálenost k poruše s přesností na desítky centimetrů. Taková kombinace výrazně zvyšuje spolehlivost lokalizace i v náročných podmínkách a splňuje požadavky ČSN norem pro diagnostiku kabelů.

Pro koho se režimy hodí: Vysoký a nízký signál jsou vhodné pro většinu běžných instalací, zatímco režim smyčky je nezbytný pro specializované úkony v průmyslových a složitých sítích. Naopak režim smyčky není efektivní pro otevřené kabelové trasy bez uzavřených okruhů.

Pokročilé metody diagnostiky kabelových poruch

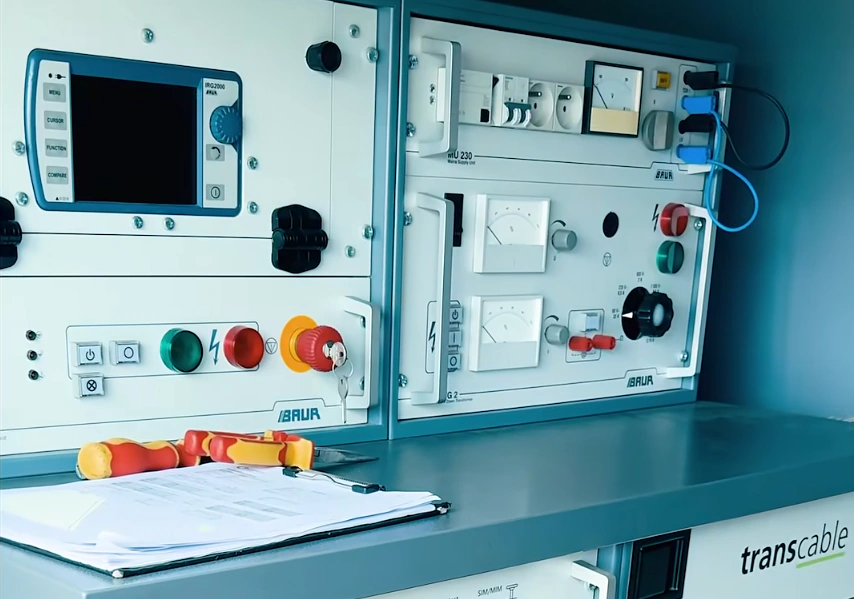

Pokročilé metody diagnostiky kabelových poruch využívají moderní přístroje, které výrazně zvyšují přesnost lokalizace poškození. Časový reflexometr (TDR) i testéry izolace patří mezi základní nástroje pro profesionální diagnostiku kabelů v elektroinstalacích i rozsáhlých sítích.

Princip časového reflexometru (TDR)

Časový reflexometr (TDR) vysílá do kabelu krátký impuls a měří dobu návratu odraženého signálu. Rychlost návratu signálu závisí na druhu kabelu a prostředí, což umožňuje přesnou lokalizaci místa poruchy v metrech. Tímto způsobem lze rychle zjistit, kde je kabel přerušený nebo poškozený.

Nastavení a použití TDR v praxi

Pro správnou diagnostiku je nezbytné nastavit citlivost a kalibrovat TDR podle typu kabelu a podmínek prostředí. Správné nastavení umožňuje eliminovat falešné odrazy a přesně určit místo poškození kabelu ve zdi či podlaze. Návod na zjištění poškození elektrického kabelu zahrnuje:

1. Připojení TDR k testovanému kabelu – zajištění správného kontaktu
2. Kalibrace přístroje – nastavení podle délky a typu kabelu
3. Spuštění měření – vyslání impulsu a vyhodnocení signálu
4. Interpretace výsledků – určení vzdálenosti k poruše na základě doby návratu signálu

Vedle TDR se používají i testéry izolace k měření izolačního odporu vysokonapěťovým signálem a testéry spojitosti pro kontrolu průchodu proudu. Tyto metody společně tvoří komplexní diagnostiku kabelů a zvyšují spolehlivost lokalizace poruch.

Měření elektrických a mechanických parametrů kabelů

Měření elektrických a mechanických parametrů kabelů představuje základní a přesnou metodu pro lokalizaci poškození kabelů. Diagnostika zahrnuje cílená měření, která odhalují skryté vady izolace, mechanické poškození pláště i změny v elektrických vlastnostech vodičů. Správná interpretace těchto parametrů umožňuje přesné určení místa poruchy a plánování efektivních oprav.

• Útlum signálu – měří se ztráty přenosu v kabelech, přičemž zvýšený útlum nad normální hodnoty (typicky 0,2-0,5 dB/km u datových kabelů) indikuje poškozený vodič, špatné spoje nebo mechanické deformace.
• Kapacita kabelu – změny kapacity oproti výrobním parametrům (například 50-100 pF/m u koaxiálních kabelů) signalizují vlhkost nebo narušení konstrukce izolace.
• Izolační odpor – měří se vysokonapěťovým testem (500 V až 1000 V) a hodnoty pod 100 MΩ u nízkonapěťových kabelů svědčí o degradaci izolace nebo průniku vlhkosti.
• Pevnost pláště – mechanické testy v akreditovaných laboratořích hodnotí odolnost pláště proti přetržení a oděru, což je klíčové pro kabely vystavené vnějším mechanickým vlivům.

Postupy pro lokalizaci poškozeného vodiče v kabelu

Pro přesné určení místa přerušení kabelu se nejčastěji využívá časový reflexometr (TDR), který vysílá elektrický impuls a měří dobu návratu odraženého signálu. Tato metoda umožňuje lokalizovat poruchu s přesností na jednotky centimetrů i v komplikovaných kabelových sítích.

Měření izolačního odporu doplňuje diagnostiku tím, že odhaluje místa s porušenou izolací, často předcházející přerušení vodiče.

Použití hledače kabelů (toneru) s vysílačem a přijímačem umožňuje trasování kabelu i pod omítkou či v zemi, přičemž pasivní režim detekuje vodiče pod napětím bez nutnosti přímého připojení.

Tip: Častou chybou při měření izolačního odporu je ignorování vlivu teploty a vlhkosti prostředí, což může vést k nesprávné interpretaci výsledků a mylnému určení místa poruchy.

Diagnostika mechanických a elektrických parametrů se hodí zejména pro kabely s dlouhou životností a složitou instalací, kde je třeba plánovat opravy s ohledem na predikci zbytkové životnosti. Naopak u jednoduchých a krátkých kabelových vedení může být použití pokročilých měření nadbytečné a postačí základní test spojitosti a vizuální kontrola.

Organizace práce a praktická doporučení při lokalizaci poruch

Efektivní lokalizace poruch kabelu vyžaduje systematický postup a dodržování bezpečnostních norem ČSN EN 60811-1-1 a ČSN 34 7010-82. Organizace pracovního místa a správné vybavení výrazně zvyšují přesnost identifikace i drobných defektů a zkracují dobu lokalizace poškozeného vodiče v kabelu.

Použití lupy při kontrole kabelů

Lupa umožňuje odhalit mikrotrhliny a drobné poruchy izolace o velikosti pod 0,1 mm, které nejsou viditelné pouhým okem. Tento detailní vizuální průzkum pomáhá přesněji určit místa narušení izolace, což doplňuje měření časovým reflexometrem (TDR) a lokalizaci pomocí hledače kabelů (toneru). Vizuální kontrola lupou je nezbytná zejména u kabelů s mechanickým poškozením nebo známkami stárnutí izolace.

Význam pořádků a kontrolních listů

Udržování pořádku na pracovišti a používání standardizovaných kontrolních listů podle ČSN EN 50289-1-2 až ČSN EN 50289-1-12 zvyšuje efektivitu práce a minimalizuje riziko opomenutí klíčových měření. Kontrolní listy zahrnují systematickou kontrolu izolačního odporu, test spojitosti a vyhledávání poruch pomocí tónového generátoru. Díky tomu je možné rychleji lokalizovat poškození i v zakrytých nebo neoznačených částech kabelové trasy.

• systematická kontrola každého úseku kabelu podle předem definovaného seznamu měření
• udržování čistoty a přehlednosti pracovního prostoru pro snadný přístup k přístrojům
• plánování pravidelných přestávek ke zvýšení pozornosti a dodržení bezpečnostních standardů

Tip: Při lokalizaci poruchy kabelu používejte ochranné rukavice a izolační podložky, abyste minimalizovali riziko úrazu elektrickým proudem a zabránili dalšímu poškození kabelu. Častou chybou je nedostatečná příprava pracovního místa, která vede ke zdržení a nepřesným výsledkům.

Pro koho se to hodí: Tento systematický přístup je vhodný pro elektroinstalatéry a techniky pracující v průmyslových i obytných objektech, kde je potřeba přesná a rychlá lokalizace poruch.

Pro koho NE: Metody s lupou a detailnými kontrolními listy nejsou efektivní při lokalizaci poruch v rozsáhlých venkovních kabelových sítích bez přístupu k jednotlivým úsekům kabelů.

Normy a standardy pro diagnostiku a testování kabelů

Normy jsou zásadní v diagnostice kabelů a zajišťují kvalitu i bezpečnost při lokalizaci poruch. Diagnostika kabelů probíhá podle normy ČSN EN 60811-1-1, která stanovuje metody měření parametrů izolace a jejich vliv na spolehlivost kabelu. Dalšími důležitými normami jsou ČSN 34 7010-82, specifikující požadavky na elektrické zkoušky, a ČSN EN 50289, která se věnuje technikám pro lokalizaci poškození kabelu včetně použití časového reflexometru a měření izolačního odporu. ČSN EN 55017 upravuje standardy pro detekci a měření rušení v kabelech, což rovněž podporuje přesné určení místa závady.

Přehled metod pro lokalizaci poškozeného kabelu

Dodržování těchto norem umožňuje přesně určit, jak zjistit, kde je kabel ve zdi umístěn a jestli je poškozený, a také stanovuje postupy pro lokalizaci poškozeného vodiče v kabelu. Použití hledače kabelů v souladu s ČSN EN 50289 zvyšuje spolehlivost detekce poruch kabelů v různých prostředích.

Vliv vlhkosti a teploty na přesnost lokalizace

Vlhkost a teplota výrazně ovlivňují přesnost měření při lokalizaci poruch kabelu. Zvýšená vlhkost v okolí kabelu snižuje hodnoty měření izolačního odporu, což může vést k falešným závěrům o stavu izolace. Extrémní teploty zase ovlivňují elektrické vlastnosti materiálů v kabelech a mohou zkreslit výsledky časového reflexometru. Pro přesnou detekci poruch kabelů je proto nezbytné provádět měření v co nejstabilnějších podmínkách, ideálně při konstantní teplotě mezi 15 a 25 °C a nízké vlhkosti. Při lokalizaci kabelu ve zdi nebo pod podlahou může nestabilní prostředí zásadně ztížit interpretaci dat z hledače kabelů.

Tip: Pokud je měření nutné provést v proměnlivém prostředí, doporučuje se opakovat testy několikrát a zaznamenat podmínky, aby bylo možné vyhodnotit vliv vlhkosti a teploty na výsledky diagnostiky kabelů.

Časté dotazy k lokalizaci poškození kabelu (FAQ)

Návod na zjištění poškození elektrického kabelu

Jak najít místo poškození kabelu vyžaduje přesnou lokalizaci kabelu ve zdi, která je typicky v hloubce 5-10 cm. K detekci poruch kabelů se používají kombinace metod, například časový reflexometr (TDR) pro měření vzdálenosti k místu přerušení a hledač kabelů pro trasování vedení. Diagnostika kabelů zahrnuje také měření izolačního odporu, které signalizuje snížení kvality izolace.

Praktické rady na detekci místa poškození kabelu

Při lokalizaci kabelu se doporučuje nastavit citlivost hledače kabelů na přibližně 75 % a používat režim nízkého signálu pro vyšší přesnost. Na co si dát pozor: vlhkost výrazně ovlivňuje přesnost měření, proto provádějte detekci v suchém prostředí. Pro opravu kabelu je nezbytné přesně určit místo přerušení, jinak hrozí opakované poškození nebo bezpečnostní rizika.

—

Otázka: Jak zjistit, kde jsou kabely ve zdi?

Použijte hledač kabelů v pasivním režimu, kabely jsou obvykle 5-10 cm pod povrchem zdi.

Otázka: Jak hluboko ve zdi jsou kabely?

Typická hloubka kabelů ve zdi je 5-10 cm, závisí na stavebních normách a konstrukci.

Otázka: Jak opravit přeseknutý kabel?

Nejprve lokalizujte místo přerušení pomocí TDR a hledače, poté spojte vodiče dle ČSN norem.

Otázka: Jak najít kabely v zemi?

Použijte aktivní hledač kabelů s vysílačem, nastavte citlivost na 75 % a sledujte sílu signálu.

Otázka: Jak funguje časový reflexometr (TDR)?

TDR vysílá elektrický impuls a měří dobu jeho návratu, čímž určuje vzdálenost k poruše v metrech.

Otázka: Co je nejlepší metoda pro lokalizaci poškození kabelu?

Kombinace TDR a hledače kabelů zajistí rychlou a přesnou lokalizaci poruch.

Otázka: Jaký režim hledače kabelů použít pro přesnější detekci?

Nízký signál snižuje rušení okolními vodiči a zvyšuje přesnost měření.

Otázka: Jak ovlivňuje vlhkost přesnost měření kabelů?

Vlhkost může snížit přesnost měření až o desítky procent, proto se doporučuje měření v suchu.

Otázka: Jak nastavit citlivost hledače kabelů?

Obvykle na 75 % stupnice, případně dle doporučení výrobce.

Otázka: Jak poznám, že kabel je poškozený?

Přerušení signálu u TDR nebo snížený izolační odpor jsou jasné známky poškození.

Otázka: Jak často by se měla provádět diagnostika kabelů?

Minimálně jednou ročně nebo po větších opravách či instalacích.

Otázka: Jak bezpečně pracovat s vysokonapěťovými kabely?

Před prací vždy odpojte napětí a používejte izolační pomůcky dle ČSN.

Otázka: Jaký je rozdíl mezi aktivním a pasivním režimem hledače kabelů?

Aktivní režim vyžaduje připojení vysílače, pasivní detekuje kabely pod napětím bez připojení.

Otázka: Lze lokalizovat poškození optických kabelů stejnými metodami?

Ne, optické kabely vyžadují speciální reflektometry, které se liší od elektrických metod.

Otázka: Jaká jsou bezpečnostní opatření při lokalizaci kabelových poruch?

Používejte ochranné pomůcky, dodržujte normy ČSN a pracujte s odpojenými kabely.

Otázka: Jaký vliv má teplota na měření kabelů?

Optimální teplota je 15-25 °C, mimo tento rozsah mohou být výsledky zkreslené.

Otázka: Jak rychle lze najít místo přerušení kabelu?

S TDR a hledačem kabelů je možné lokalizaci provést během několika minut až hodin.

Otázka: Jaký přístroj je nejlepší pro lokalizaci poruchy kabelu?

Časový reflexometr (TDR) s hledačem kabelů poskytuje nejpřesnější výsledky.

Otázka: Co dělat, když kabel není označený a je skrytý ve zdi?

Použijte pasivní režim hledače kabelů a měření na více místech pro určení trasy.

Otázka: Jak minimalizovat dobu výpadku při lokalizaci poruchy kabelu?

Kombinujte rychlé metody a organizujte práci s kontrolními postupy a přehledem.
