Barevné značení vodičů v elektrické instalaci: význam a normy

Správná identifikace barevného značení vodičů v elektrickém rozvodu představuje základní předpoklad pro bezpečnou manipulaci s elektroinstalací a předcházení úrazům elektrickým proudem. Aktuální normy definují přesné barevné rozlišení pro běžné rozvody 230 V i nízkonapěťové systémy 24 V DC, přičemž u starších instalací se můžete setkat s odlišnými standardy, které vyžadují zvýšenou obezřetnost při měření.

Standardní barvy vodičů v elektrickém rozvodu a jejich význam

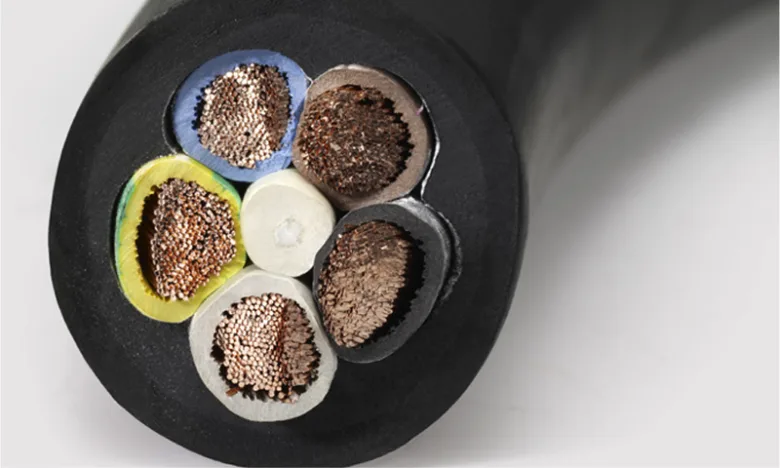

Standardní barevné značení vodičů v elektrickém rozvodu definuje evropská norma IEC, která zajišťuje bezpečnost instalace a přehlednost při servisu. Pochopení toho, jaké jsou barvy vodičů v elektrickém rozvodu a co znamenají, je klíčové pro každého, kdo pracuje s instalacemi 230 V nebo 400 V, neboť chybná záměna může vést k vážnému úrazu či poškození spotřebičů.

Jaké jsou základní barvy fázových vodičů a jejich význam?

Fázový vodič, který přivádí pracovní napětí, má podle normy IEC barvu hnědou, černou nebo šedou. V běžné jednofázové instalaci 230 V se nejčastěji setkáte s hnědou barvou. Pokud řešíte třífázový rozvod 400 V, pak barvy vodičů L1, L2 a L3 odpovídají hnědé, černé a šedé barvě. Toto barevné značení vodičů v rozvaděči a koncových obvodech umožňuje elektrikářům snadno identifikovat jednotlivé fáze. Ve starších elektroinstalacích před rokem 2000 se často používaly vodiče bez barevného rozlišení, například všechny bílé nebo černé, což vyžaduje zvýšenou opatrnost při identifikaci.

Jaké barvy mají nulový a ochranný vodič a proč?

Nulový vodič N slouží k uzavření obvodu a musí mít modrou barvu, přičemž se doporučuje používat světlý odstín. Pokud nulový vodič není v systému přítomen, může být modrá použita pro jiné účely, nesmí však dojít k záměně s ochranným vodičem. Ochranný vodič PE, který zajišťuje bezpečnost elektroinstalace při poruše, je nezaměnitelně vyznačen kombinací žluté a zelené barvy. Na každých 15 mm délky musí každá z těchto barev pokrývat 30 % až 70 % povrchu vodiče.

• Modrá barva – nulový vodič N (pracovní vodič).
• Žlutozelená barva – ochranný vodič PE (ochranné uzemnění).
• Hnědá, černá, šedá barva – fázové vodiče L1, L2, L3.

Odborná rada: Při servisu starších objektů vždy počítejte s tím, že staré barevné značení vodičů neodpovídá současným normám. Před zahájením prací si proto vždy ověřte skutečný stav napětí pomocí multimetru, který mezi fází a ochranným vodičem ukáže 230 V, zatímco mezi nulovým a ochranným vodičem 0 V.

Častá chyba: Spoléhání se pouze na vizuální kontrolu barev bez ověření měřením. Barva izolace není absolutní zárukou funkce vodiče, proto vždy provádějte kontrolu multimetrem nebo zkoušečkou.

Pro koho se hodí vs pro koho NE: Informace o barvách jsou určeny pro poučené osoby při běžné údržbě instalací. Pro zásahy do rozvaděčů, instalaci nových jističů nebo rekonstrukce elektroinstalace se tyto informace nehodí pro laiky bez elektrotechnické kvalifikace, kterým hrozí přímé ohrožení života.

Poznámka: Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta nebo odborného elektrotechnika.

Barevné značení vodičů v různých typech elektrických sítí (TN, TT, IT)

Barevné značení vodičů v elektrickém rozvaděči podle norem zajišťuje bezpečnou manipulaci v sítích TN, TT i IT. V běžné síti TN, která je v domácnostech standardem, se používá jednotné barevné kódování. Ochranný vodič (PE) má vždy zelenožlutou barvu a nulový pracovní vodič (N) barvu světle modrou. Fázové vodiče bývají hnědé, černé nebo šedé.

Elektrická síť TT může vyžadovat specifické posouzení nulového vodiče, aby byla zachována bezpečnost elektroinstalace. V sítích IT, často používaných v průmyslu nebo zdravotnictví kvůli vysoké spolehlivosti, je důležité sledovat izolaci vodičů. Provozní napětí určuje volbu izolace, proto se barevné značení vodičů 220V nebo barvy vodičů 400V řídí přísnými pravidly dle ČSN, jejichž aktuální znění najdete na portálu www.zakonyprolidi.cz.

Odborná rada: Častá chyba spočívá v záměně starého barevného značení vodičů s novými normami. Pokud pracujete se starší instalací, vždy ověřte skutečnou funkci drátu zkoušečkou. Pro nízkonapěťové systémy, jako je barevné značení vodičů 12V DC či barevné značení vodičů 24V DC, se standardně využívá červená pro plus a černá nebo modrá pro minus. Instalace se hodí pro technicky zdatné jedince se základním vybavením, ale pro jakékoliv zásahy do rozvaděče či rozsáhlé rekonstrukce doporučuji konzultaci s certifikovaným elektrikářem. Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta.

Více informací k tématu najdete v oficiálním zdroji: Sbírka zákonů (Zákony pro lidi).

Normy a mezinárodní standardy barev vodičů

Jednotné barevné značení vodičů je klíčovým pilířem, na kterém stojí bezpečnost elektroinstalace v moderních budovách. Norma IEC 60446 mezinárodně definuje pravidla pro označování vodičů barvami, což výrazně usnadňuje práci elektrikářům při údržbě a opravách. Evropské směrnice následně tyto technické požadavky přebírají do národních legislativ, čímž zajišťují nezbytnou jednotnost značení napříč celým trhem.

Rozdíly v normách a praktické značení

Při identifikaci kabelů musíte rozlišovat mezi moderním značením a situacemi, kdy narazíte na staré barevné značení vodičů v elektroinstalaci, které se od současného standardu liší. Zatímco barevné značení vodičů v elektrickém rozvaděči podle norem vyžaduje striktní dodržování barev pro fáze, nulový a ochranný vodič, u nízkonapěťových systémů se setkáte s odlišnými pravidly.

• Barevné značení vodičů 12V DC a 24V DC se často řídí jinými zvyklostmi než silové rozvody 230V či 400V.
• Ochranný vodič (PE) musí být vždy zeleno-žlutý, což je celosvětově uznávaný bezpečnostní prvek.
• Střední vodič (N) je v moderních instalacích výhradně světle modrý.
• Fázové vodiče mají v rozvaděčích ustálené barvy, jako je hnědá, černá nebo šedá pro soustavu 400V.

Odborná rada: Při servisu starších objektů buďte obezřetní, protože staré barevné značení vodičů může obsahovat černé nebo červené vodiče v rolích, které dnes považujeme za ochranné nebo nulové. Vždy prověřte napětí zkoušečkou, než začnete s manipulací. Toto není právní poradenství; v případě nejistoty o stavu vaší elektroinstalace se vždy obraťte na certifikovaného revizního technika.

Praktické metody a nástroje pro identifikaci vodičů v praxi

Identifikace vodičů vyžaduje kombinaci vizuální kontroly barev a ověření skutečného stavu měřicím přístrojem. I když barevné značení vodičů 230 V a 400 V jasně definuje funkce jednotlivých žil, v praxi se vždy spoléhejte na technické měření.

Použití indikačního šroubováku

Indikační šroubovák slouží jako základní pomůcka pro rychlé určení přítomnosti napětí. Jeho použití má však zásadní omezení, protože indikační šroubovák může reagovat na indukované napětí v souběžně vedených kabelech. To znamená, že doutnavka se může rozsvítit i u vodiče bez reálného pracovního napětí. Z tohoto důvodu nelze spoléhat pouze na tento nástroj při zjišťování, jak poznat fázi a nulu podle barvy drátu. Vždy jej vnímejte jen jako orientační indikátor.

Použití multimetru pro přesné měření

Pro spolehlivé určení, které barvy vodičů se používají pro fázi, nulák a ochranný vodič, použijte digitální multimetr nastavený na střídavé napětí. Měření napětí mezi jednotlivými vodiči a ochranným kolíkem v zásuvce poskytne přesný výsledek. Mezi fázovým vodičem a nulovým vodičem naměříte přibližně 230 V, zatímco mezi nulovým a ochranným vodičem by mělo být napětí blízké nule. Tento postup je nejlepším způsobem, jak poznat fázi a nulák podle barvy vodiče v bytové elektroinstalaci.

• Nastavte multimetr na rozsah AC napětí minimálně 250 V.
• Přiložte jednu sondu na ochranný kolík a druhou na zkoumaný vodič.
• Hodnota 230 V potvrzuje fázový vodič (L).
• Hodnota blízká 0 V značí nulový (N) nebo ochranný (PE) vodič.

Bezpečnostní opatření při práci s vodiči

Bezpečnost práce je při manipulaci s elektrickou instalací absolutní prioritou. Před jakýmkoliv měřením nebo manipulací vypněte příslušný jistič. Používejte výhradně dielektrické nářadí s certifikovanou izolací a v případě nutnosti i izolační rukavice. Častá chyba spočívá v podcenění stavu izolace u starších rozvodů, kde se staré barevné značení vodičů může lišit od dnešních norem. Pokud si nejste jisti stavem instalace, poraďte se s odborníkem. Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta nebo revizního technika.

Vliv stáří elektroinstalace a rekonstrukce na barevné značení vodičů

Při práci ve starších objektech narazíte na staré barevné značení vodičů, které neodpovídá současným normám ČSN. Zatímco moderní instalace striktně využívají hnědou nebo černou pro fázi a světle modrou pro nulový vodič, v minulosti se běžně používala bílá barva pro všechny žíly. Staré elektroinstalace tak představují zvýšené riziko záměny, protože chybí vizuální rozlišení mezi fází a nulovým vodičem.

Při rekonstrukci elektroinstalace je nutné kompletně přejít na aktuální barevné standardy. Pokud v rámci úprav propojujete nové a staré rozvody, musíte každý vodič jednoznačně identifikovat měřicím přístrojem, nikoliv pouze podle barvy izolace.

• Častá chyba: Spoléhání na barvu vodiče u instalací starších 30 let bez ověření zkoušečkou.
• Na co si dát pozor: V rozvaděči se u starších systémů může vyskytovat barva fáze a nuly zaměněná oproti dnešním zvyklostem.
• Pro koho se hodí: Identifikace vodičů multimetrem je nezbytná pro každého, kdo provádí úpravy v instalacích s nejasným původem.
• Pro koho NE: Rekonstrukce celého rozvodu není vhodná pro laiky bez elektrotechnické kvalifikace.

Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta a pro zásahy do sítě vždy kontaktujte certifikovaného elektrikáře. Bezpečnost práce musí být při manipulaci s napětím 230 V nebo při zapojování 3 fáze barvy vždy prioritou.

Časté dotazy (FAQ) k barvám vodičů v elektrickém rozvodu

Tento článek není právní ani odborné poradenství. V konkrétní situaci, zejména při opravách, se vždy obraťte na kvalifikovaného elektrikáře.

Otázka: Jaká barva má fáze L1, L2 a L3 v elektrickém rozvodu?

Fázové vodiče L1, L2 a L3 mají v systémech 400V barvy hnědou, černou a šedou podle evropských norem IEC. Toto barevné značení vodičů 220V i 400V zajišťuje přehlednost v rozvaděčích.

Otázka: Jakou barvu má nulový vodič a proč?

Nulový vodič má světle modrou barvu, která nesmí být použita pro žádný jiný účel. Správné barvy vodičů v rozvaděči zabraňují záměně funkcí a zvyšují bezpečnost práce.

Otázka: Proč je ochranný vodič označen žlutozeleně?

Žlutozelená kombinace je mezinárodně vyhrazena výhradně pro ochranný vodič PE. Tato barva je okamžitě rozpoznatelná a zajišťuje bezpečnost elektrického rozvodu při poruchách.

Otázka: Lze spolehlivě určit fázi indikačním šroubovákem?

Indikační šroubovák může reagovat na indukované napětí, proto není stoprocentně spolehlivý. Pro přesné určení napětí a identifikaci vodičů používejte kalibrovaný multimetr nebo zkoušečku.

Otázka: Jaké bezpečnostní opatření je nutné dodržovat při práci s elektrickými vodiči?

Před zahájením práce vždy vypněte hlavní jistič v rozvodnici a zajistěte jej proti opětovnému zapnutí. Používejte izolované nářadí a dbejte na to, aby barevné značení vodičů 12V DC nebo 24V DC nebylo zaměněno se síťovým napětím.

Otázka: Jak postupovat při rekonstrukci staré elektroinstalace s nejednotným značením?

Staré barevné značení vodičů často využívalo pouze černé nebo bílé izolace, což znemožňuje vizuální identifikaci funkcí. V takovém případě je nutné každý vodič proměřit a následně přeznačit dle platných norem. Častá chyba je předpoklad, že barva odpovídá dnešním standardům; na co si dát pozor: vždy fyzicky ověřte, kam vodič vede.

Otázka: Jaké jsou rozdíly v barevném značení vodičů mezi typy sítí TN, TT a IT?

Zatímco barvy fázových vodičů zůstávají standardizované, sítě se liší způsobem uzemnění a požadavky na nulový vodič. Pro bezpečné rozlišení v těchto sítích je nezbytná odborná konzultace, neboť nesprávné zapojení přímo ohrožuje bezpečnost elektroinstalace.
