Jak bezpečně připojit měděné a hliníkové vodiče: kompletní návod
Spojení měděných a hliníkových vodičů vyžaduje přesný postup a vhodné materiály, aby se zabránilo riziku oxidace hliníku a zajistila bezpečnost elektrické instalace. Použití speciálních svorek Al/Cu je klíčové pro spolehlivé a trvanlivé propojení těchto různých kovů. Správná montáž prodlužuje životnost vodičů a minimalizuje nebezpečí závad.
💡 Klíčové informace
- Měděné vodiče mají elektrickou vodivost 56 m/(Ω ∗ mm²), hliníkové 36 m/(Ω ∗ mm²).
- Hliníkové vodiče jsou až o 70 % lehčí než měděné při stejném průřezu.
- Odizolování vodičů by mělo být 10-15 mm pro správné připojení.
- Používají se speciální svorky Al/Cu se dvěma komorami kvůli zabránění koroze.
- Záruka na spojovací materiály bývá 3-5 let, správné dotažení je klíčové pro bezpečnost spoje.
Jak správně připravit měděné a hliníkové vodiče pro spojení
Před samotným spojením měděných a hliníkových vodičů je nutné vodiče správně připravit. Odizolování na délku 10-15 mm zajistí dostatečný kontakt, zatímco odstranění oxidace na hliníku a pocínování mědi zaručí spolehlivost a trvanlivost spoje.
Jak správně odizolovat vodiče
Odizolujte měděný i hliníkový vodič na délku 10-15 mm pomocí kleští určených pro daný průměr. Při odizolování dbejte na to, aby nedošlo k poškození jádra vodiče, což může vést k oslabení spoje a zvýšení odporu.
Čištění a odstranění oxidace
Oxidace hliníku vzniká velmi rychle a brání kvalitnímu kontaktu ve spojení. Odstraňte ji pomocí neutralizace síranem měďnatým, který aktivuje povrch vodiče. Následně proveďte elektrochemickou úpravu, při níž připojíte kladný pól na měděný vodič a záporný na hliníkový vodič. Tento proces snižuje oxidaci hliníku a minimalizuje riziko elektrochemické koroze.
Pocínování měděného vodiče
Před pájením měděný vodič pocínujte tenkou vrstvou cínu. Pocínování zlepšuje přilnavost pájky a zabraňuje oxidaci mědi během pájení, což vede k pevnějšímu a spolehlivějšímu spoji.
Odborná rada: Pro správné nastavení svorkovnice pro měděné a hliníkové vodiče používejte svorky Al/Cu, které jsou speciálně navrženy pro tento účel, aby se předešlo problémům s oxidací a elektrochemickou korozí.

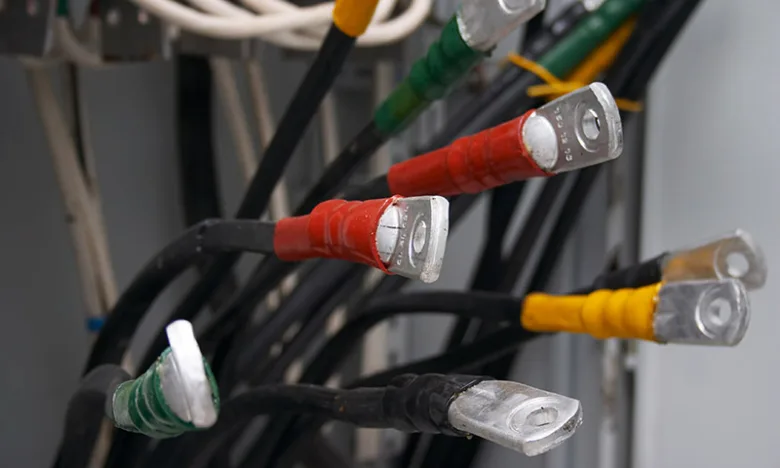

Jaké svorky a spojovací materiály použít pro měď a hliník
Pro správné připojení měděných a hliníkových vodičů je klíčový výběr vhodných svorek a spojovacích materiálů, které minimalizují riziko elektrochemické koroze a zajistí bezpečný a trvanlivý kontakt. Následující typy svorek se nejčastěji používají pro spolehlivé spojení těchto dvou kovů.
Svorky Al/Cu s oddělenými komorami
Svorka Al/Cu je speciálně navržena s dvěma oddělenými komorami – jedna pro měděný vodič a druhá pro hliníkový vodič. Toto oddělení zabraňuje přímému kontaktu kovů a tím snižuje riziko elektrochemické koroze, která vzniká při oxidaci hliníku a styku s mědí. Svorky Al/Cu často obsahují i povrchovou úpravu, například pocínování mědi, které zvyšuje odolnost spoje.
WAGO svorky pro AL a Cu vodiče
WAGO svorky jsou certifikované spojovací prvky umožňující bezpečné a rychlé připojení měděných a hliníkových vodičů bez nutnosti pájení nebo šroubování. Podporují průřezy vodičů až do 300 mm² a díky průhlednému krytu je snadná kontrola správného zasunutí vodičů. WAGO svorky jsou vhodné pro moderní instalace, kde je potřeba kombinovat materiály bez rizika oxidace hliníku.
Rozvodné bloky a svorkovnice typu matice
Rozvodné bloky PDB jsou vhodné pro průřezy vodičů od 1,5 do 185 mm² a nabízejí pevné a spolehlivé spojení pro měděné i hliníkové vodiče. Svorkovnice typu matice jsou ideální pro venkovní použití, kde je nutné zajistit odolnost proti vlivům prostředí. Tyto spoje je nutné pravidelně kontrolovat a správně dotahovat, aby se minimalizovalo riziko uvolnění a následné oxidace.
| Typ svorky | Průřez vodičů (mm²) | Výhody | Nevýhody |
|---|---|---|---|
| Svorka Al/Cu | 1,5-95 | Oddělení kovů, zabránění elektrochemické korozi | Vyšší cena, nutnost správné instalace |
| WAGO svorka | do 300 | Snadná instalace, certifikace, kontrola spoje | Omezené použití v extrémních podmínkách |
| Rozvodný blok PDB | 1,5-185 | Pevné spoje, vhodné pro větší průřezy | Nutná pravidelná kontrola dotahování |
| Svorkovnice typu matice | variabilní | Odolnost vůči vlivům prostředí, venkovní použití | Vyšší nároky na údržbu |
Postup krok za krokem při připojení měděných a hliníkových vodičů
Postup připojení měděných a hliníkových vodičů vyžaduje přesnost, aby se zabránilo elektrochemické korozi a zajistila dlouhodobá bezpečnost spoje. Následujte tento návod na spojení měděných a hliníkových vodičů krok za krokem.
Odizolování a příprava vodičů
Odizolujte měděný vodič i hliníkový vodič na délku 10-15 mm, aby byl kontakt čistý a pevný. Očistěte hliníkový vodič od oxidace hliníku, která vzniká velmi rychle a zhoršuje vodivost spoje. Oxidovaná vrstva na mědi je obvykle méně agresivní, ale i měděný vodič je vhodné zbavit nečistot. Na co si dát pozor: nedotýkejte se odizolovaných vodičů mastnotou rukou, oxidace se rychle obnovuje.
Použití správné svorky
Pro bezpečné propojení použijte svorku Al/Cu určenou speciálně pro spojení měděných a hliníkových vodičů. Tyto svorky mají oddělené komory pro každý materiál a minimalizují riziko elektrochemické koroze. Alternativou jsou certifikované WAGO svorky s označením pro Al/Cu vodiče, které zajišťují pevný a trvanlivý kontakt bez nutnosti pocínování mědi.
Dotažení a izolace spoje
Správné dotažení svorky podle výrobních doporučení (obvykle krouticí moment 2-3 Nm) je klíčové pro stabilitu spoje a zabránění přehřívání. Po dotažení spoj důkladně izolujte vhodnou izolační páskou nebo bužírkou, která chrání proti vlhkosti a vzniku oxidace. Izolace spoje prodlužuje životnost a brání elektrochemické korozi. Častou chybou je poddotažení svorky, které vede k uvolnění a zhoršení kontaktu.
Jak ochránit spoj před oxidací a elektrochemickou korozí
Správné připojení měděných a hliníkových vodičů vyžaduje ochranu spoje před oxidací a elektrochemickou korozí, které výrazně snižují jeho spolehlivost. Následující metody pomáhají zajistit dlouhodobou funkčnost a bezpečnost elektrického propojení.
Příčiny oxidace a koroze
Oxidace hliníku vzniká velmi rychle při styku s vlhkostí a vzduchem, čímž se tvoří nevodivá vrstva, která zhoršuje kontakt. Elektrochemická koroze vzniká při přímém kontaktu hliníkového vodiče s měděným vodičem kvůli rozdílnému elektrochemickému potenciálu těchto kovů, což způsobuje degradaci spoje.
Antioxidační pasty a maziva
Antioxidační pasta založená na křemenné vazelíně snižuje oxidaci hliníku a zároveň zlepšuje elektrický kontakt mezi vodiči. Použití vhodného maziva při spojení měděného a hliníkového vodiče optimalizuje vodivost a minimalizuje riziko koroze v oblasti svorky Al/Cu.
Mezivrstvy cupal a jejich složení
Mezivrstva z cupalu, která obsahuje 80 % hliníku a 20 % mědi nebo 50 % hliníku a 50 % mědi, působí jako bariéra bránící elektrochemické korozi mezi hliníkem a mědí. Tato vrstva stabilizuje spoj a prodlužuje jeho životnost.
- elektrochemická úprava hliníku před pájením snižuje riziko koroze
- pocínování mědi zlepšuje kompatibilitu vodičů
- správné dotažení svorky Al/Cu s doporučeným krouticím momentem zajišťuje pevný a trvalý kontakt
Tip: Jak správně propojit měděný a hliníkový vodič? Používejte antioxidační pasty a vhodné mezivrstvy, abyste zabránili oxidaci a elektrochemické korozi.
Doporučení pro bezpečnost a údržbu spojů v elektrických instalacích
Pro správné připojení měděných a hliníkových vodičů je klíčové dodržet správné dotažení svorek a pravidelně kontrolovat spoje, aby nedošlo k oxidaci hliníku a vzniku elektrochemické koroze. Údržba a správný výběr materiálů prodlužují životnost spoje a zvyšují bezpečnost celé elektrické instalace.
Doporučené hodnoty krouticího momentu
Krouticí moment svorek Al/Cu je třeba nastavit podle typu svorky a průřezu vodiče, obvykle v rozmezí 1,5 až 10 Nm. Správné dotažení zajišťuje pevný kontakt měděného vodiče s hliníkovým a minimalizuje riziko vzniku volných spojů a následné elektrochemické koroze. Pocínování mědi může pomoci zlepšit vodivost a odolnost spoje.
| Typ svorky | Průřez vodiče (mm²) | Doporučený krouticí moment (Nm) |
|---|---|---|
| Svorka Al/Cu standard | 1,5-6 | 1,5-4 |
| Svorka Al/Cu velká | 10-16 | 4-7 |
| Svorka Al/Cu průmyslová | 25-35 | 7-10 |
Pravidelná kontrola a údržba spojů
Revize spojů by se měly provádět minimálně jednou ročně, přičemž je nutné sledovat známky oxidace hliníku a případné poškození svorky. Aplikace antioxidační pasty na kontakt výrazně prodlužuje životnost spoje a zabraňuje vzniku korozních vrstev. Pravidelné kontroly pomáhají včas odhalit uvolnění nebo změnu parametrů dotažení.
Typické chyby při spojování mědi a hliníku
Častou chybou při spojování je nedotažení nebo přetažení svorek, což vede k nestabilnímu kontaktu a následné oxidaci hliníku. Použití nevhodné svorky bez označení Al/Cu může způsobit elektrochemickou korozi a zkrácení životnosti spoje. Další chybou je zanedbání antioxidační pasty, která chrání spoj před degradací. Při nastavování svorkovnice je třeba přesně dodržet doporučený krouticí moment a používat správné svorky Al/Cu.
Speciální postupy pro venkovní a vlhké prostředí
Pro venkovní instalace je nezbytné použít materiály a metody, které zajistí spolehlivý kontakt měděného a hliníkového vodiče i v náročných podmínkách s vysokou vlhkostí a vystavením UV záření. Spoje musí odolávat teplotám až do 90 °C a minimalizovat riziko elektrochemické koroze způsobené oxidací hliníku, která je ve vlhkém prostředí výrazně rychlejší.
Materiály a konektory odolné vůči vlhkosti
Pro bezpečné propojení měděného a hliníkového vodiče ve venkovním prostředí se doporučují svorky typu Al/Cu s oddělenými komorami pro každý vodič. Tyto svorky mají speciální povrchovou úpravu, která zabraňuje elektrochemické korozi a oxidaci hliníku. Použití antioxidační pasty na hliníkový vodič výrazně snižuje tvorbu oxidového filmu a zlepšuje elektrický kontakt. Správné dotažení svorky podle doporučeného krouticího momentu (obvykle 2,5-3,5 Nm u menších průřezů) zajistí pevný a trvalý kontakt bez rizika uvolnění vodičů. Pro zvýšení těsnosti spoje se často používají hermeticky utěsněné konektory, které chrání spoj nejen proti vlhkosti, ale i proti prachu a UV záření.
Nýtové a propichovací spoje
Nýtové spoje představují trvalé a mechanicky odolné řešení propojení měděného a hliníkového vodiče, vhodné zejména pro venkovní instalace vystavené povětrnostním vlivům. Tyto spoje minimalizují riziko mechanického poškození a zajišťují stabilní elektrický kontakt po mnoho let. Propichovací spony umožňují rychlé a bezpečné spojení bez nutnosti odizolování vodičů, což výrazně usnadňuje montáž a zároveň zvyšuje ochranu spoje proti vlhkosti. Použití propichovacích spon je vhodné tam, kde je třeba rychle a spolehlivě připojit vodiče různých materiálů bez rizika elektrochemické koroze.
Tip: Pro venkovní aplikace není vhodné používat běžné svorky bez hermetického utěsnění, protože nedostatečná ochrana vede k rychlé oxidaci hliníkového vodiče a následným poruchám spoje.
Odborná rada: Propichovací spony a nýtové spoje jsou ideální pro venkovní instalace, kde je třeba zajistit dlouhodobou odolnost proti vlhkosti a mechanickému namáhání. Naopak pro vnitřní suché prostředí postačí standardní svorky Al/Cu s antioxidační pastou a správným dotažením.
Časté dotazy
Jak dlouho má být odizolován měděný a hliníkový vodič?
Odizolování vodičů by mělo být 10-15 mm, aby prstenec holých jader byl větší než průměr šroubu.
Proč je potřeba používat speciální svorky pro spojení mědi a hliníku?
Speciální svorky Al/Cu mají oddělené komory, které zabraňují elektrochemické korozi mezi mědí a hliníkem.
Jaká je správná hodnota krouticího momentu pro svorky Al/Cu?
Krouticí moment se pohybuje mezi 1,5 a 10 Nm v závislosti na typu svorky a průřezu vodiče.
Jak ochránit spoj měděného a hliníkového vodiče proti oxidaci?
Používá se antioxidační pasta na bázi křemenné vazelíny a mezivrstvy cupalové slitiny, které snižují oxidaci a korozi.
Co je elektrochemická koroze a jak vzniká?
Elektrochemická koroze vzniká při styku hliníku s mědí kvůli rozdílnému elektrochemickému potenciálu, což vede k poškození spoje.
Jaké jsou hlavní chyby při spojování měděných a hliníkových vodičů?
Typické chyby jsou přetažení nebo nedotažení svorek, použití nevhodných svorek a nedostatečná ochrana spoje proti oxidaci.
Jak často by měly být spoje mědi a hliníku kontrolovány?
Revize spojů by měly být prováděny pravidelně, doporučuje se kontrola alespoň jednou za rok a aplikace antioxidační pasty.
Je možné použít WAGO svorky pro připojení hliníku a mědi?
Ano, certifikované WAGO svorky umožňují bezpečné připojení AL a Cu vodičů s průřezy až do 300 mm² bez pájení.
Jaký je rozdíl mezi svorkami Al/Cu a běžnými svorkami?
Svorky Al/Cu mají speciální konstrukci s oddělenými komorami pro zabránění korozi, běžné svorky nejsou vhodné pro spojení hliníku a mědi.
Jaký je vliv teploty na spoje mezi mědí a hliníkem?
Vliv teplotních roztažností může způsobit mechanické namáhání spojů, je proto důležité použít správné materiály a správné dotažení.
Jaký je správný postup přípravy konců hliníkových vodičů před spojením s mědí?
Hliníkový vodič by měl být odizolován na délku 10 mm a jeho konec je vhodné očistit jemným brusným papírem, aby se odstranila oxidová vrstva před nasazením svorky.
Které materiály jsou nejvhodnější pro spojení měděných a hliníkových vodičů, aby se minimalizovala elektrochemická koroze?
Používají se speciální svorky s bariérovou vložkou a spojovací materiály obsahující sloučeniny na bázi zinku nebo mědi, které zabraňují přímému kontaktu kovů a redukují korozi.
