Jak správně připojit jednofázový motor s kondenzátorem
Správné zapojení jednofázového motoru vyžaduje přesné pochopení funkce rozběhového kondenzátoru, který vytváří potřebný fázový posuv pro roztočení rotoru. Pokud zvolíte správnou kapacitu kondenzátoru podle štítkových údajů motoru, zajistíte tím nejen hladký start, ale také efektivní provoz bez rizika přehřívání vinutí. Tento návod vám poskytne jasný postup pro správné zapojení a vysvětlí, jakým způsobem snadno změníte směr otáčení motoru.
📝 Ve zkratce
- Jednofázové motory s kondenzátorem obvykle pracují na napětí 220 V a frekvenci 50 Hz.
- Provozní kondenzátor má kapacitu cca 60-80 μF na 1 kW výkonu motoru.
- Startovací kondenzátor má kapacitu 2-3× větší než provozní a odpojuje se po dosažení 75 % otáček motoru.
- Pomocné vinutí motoru je odsazeno o 90° od hlavního vinutí, což zajišťuje správný fázový posun.
- Směr otáčení motoru lze změnit přepojením dvou vodičů připojených ke kondenzátoru nebo pomocnému vinutí.

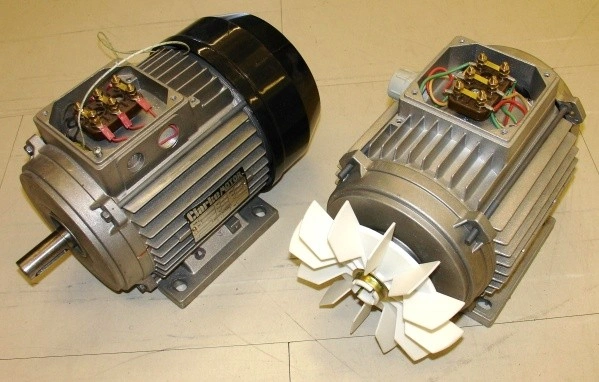

Příprava a zabezpečení jednofázového motoru před připojením
Před zahájením prací na připojení jednofázového motoru s kondenzátorem vždy ověřte, zda je motor odpojen od elektrické sítě a kondenzátor vybitý. Pro správné zapojení jednofázového motoru s kondenzátorem zajistěte pracovní prostor v suchém prostředí bez hořlavých látek. Pro napájení 230 V (standardní 220 V) použijte měděné vodiče s minimálním průřezem 1,5 mm², které zaručí dostatečnou bezpečnost motoru při provozu.
Před samotným zapojením proveďte tyto kroky:

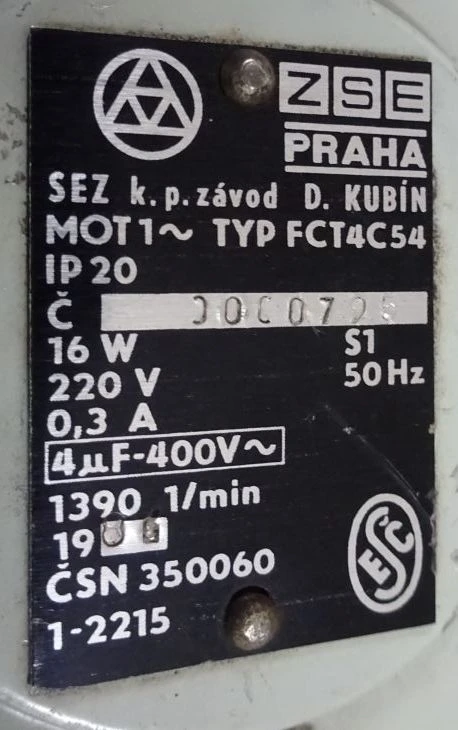

- Ověřte štítek motoru – zjistěte jmenovité napětí, proud a požadovanou kapacitu kondenzátoru motor, která je klíčová pro správný rozběh.
- Připravte si správný rozběhový kondenzátor – zkontrolujte jeho kapacitu v mikrofaradech (uF) podle specifikace výrobce motoru.
- Zkontrolujte stav vinutí motoru – multimetrem změřte odpor mezi svorkami, abyste vyloučili zkrat nebo přerušení vinutí.
- Očistěte svorkovnici – zajistěte čisté kontakty pro bezpečné uchycení vodičů a eliminaci přechodových odporů.
Odborná rada: Častou chybou je podcenění vybití kondenzátoru před manipulací, což může vést k úrazu elektrickým proudem. Zapojení se hodí pro kutily se základní znalostí elektrotechniky, ale není vhodné pro osoby bez zkušeností s prací pod napětím 230 V.
Výběr správného kondenzátoru pro jednofázový motor
Výběr správných parametrů kondenzátoru je klíčový pro dlouhodobou životnost a bezpečnost motoru. Při návrhu zapojení je nutné rozlišovat mezi krátkodobým startovacím impulsem a trvalým provozním fázovým posuvem.
Jak vybrat správnou kapacitu kondenzátoru pro jednofázový motor
Správná kapacita kondenzátoru motor přímo ovlivňuje točivý moment a stabilitu otáček. Pro jednofázový motor zapojení vyžaduje startovací kondenzátor s kapacitou v rozmezí 70 až 400 μF, který zajistí dostatečný záběrový moment při rozběhu. Pro trvalý chod slouží provozní kondenzátor, jehož kapacita se obvykle pohybuje v rozmezí 60 až 80 μF na 1 kW výkonu motoru. Pokud zvolíte příliš nízkou hodnotu, motor se nerozeběhne nebo bude mít nízký výkon. Naopak příliš vysoká kapacita způsobuje přehřívání vinutí motoru a může vést k jeho poškození. Při výběru vždy vycházejte ze štítkových údajů výrobce, které určují jmenovitý proud a požadovaný fázový posun pro daný typ zátěže.
| Typ kondenzátoru | Využití | Doporučená kapacita |
|---|---|---|
| Startovací | Rozběh motoru | 70 – 400 μF |
| Provozní | Trvalý chod | 60 – 80 μF / 1 kW |
| Kombinovaný | Rozběh i chod | Dle štítku motoru |

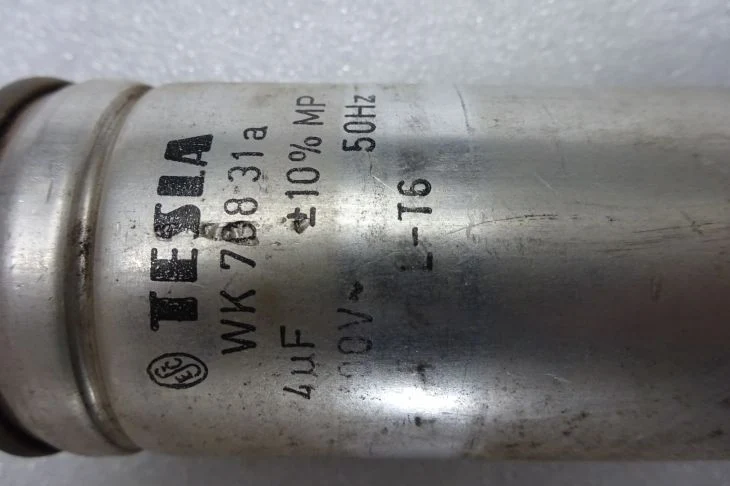

Jak zvolit napětí kondenzátoru a jeho typ
Napětí kondenzátoru musí být vždy minimálně 330 V, aby bezpečně zvládlo provozní napětí 230 V a špičky vznikající při indukčním rázu. Odborná rada: vždy volte kondenzátor s rezervou v napěťové odolnosti, což zvyšuje bezpečnost motoru při kolísání sítě. Pro startovací účely se využívají elektrolytické kondenzátory, které snesou vysoké krátkodobé zatížení. Pro trvalý běh jsou nezbytné fóliové (polypropylenové) typy, které jsou odolnější vůči dlouhodobému tepelnému namáhání. Častá chyba: použití elektrolytického kondenzátoru pro trvalý běh, což vede k jeho rychlému vyschnutí a destrukci. Při montáži dbejte na to, aby byl kondenzátor umístěn v místě s dobrým odvodem tepla. Správným výběrem typu a hodnoty zajistíte optimální směr otáčení motoru a eliminujete vibrace způsobené nestabilním magnetickým polem.
Schémata a postup připojení jednofázového motoru s kondenzátorem
Správné zapojení vyžaduje přesné dodržení schématu, kde je pomocné vinutí elektricky odsazeno o 90 stupňů od vinutí hlavního, což vytváří potřebný točivý moment. Postup zapojení 1f motoru s kondenzátorem závisí na konkrétním typu vinutí a požadovaném rozběhovém momentu.
Schéma s jedním provozním kondenzátorem
Toto zapojení je ideální pro motory s výkonem do 0,5 kW, kde není vyžadován vysoký rozběhový moment. Provozní kondenzátor zůstává trvale připojen v sérii s pomocným vinutím po celou dobu chodu motoru. Toto řešení zajišťuje klidný běh motoru, ale snižuje jeho celkový rozběhový moment. Při instalaci dbejte na to, aby kapacita kondenzátoru motor přesně odpovídala štítkovým údajům výrobce, jinak hrozí přehřívání vinutí motoru.
Schéma se startovacím a provozním kondenzátorem
Pro náročnější aplikace využijte kombinaci dvou kondenzátorů. Startovací kondenzátor zvyšuje rozběhový moment, zatímco provozní kondenzátor zajišťuje efektivitu při jmenovitých otáčkách. Startovací kondenzátor se odpojuje po dosažení 75 % otáček motoru prostřednictvím odstředivého spínače. Častá chyba: ponechání startovacího kondenzátoru v obvodu po rozběhu vede k rychlé degradaci jeho dielektrika a následnému zničení.
- Provozní kondenzátor: trvalý chod
- Startovací kondenzátor: krátkodobý rozběh
- Odstředivý spínač: automatické řízení
| Komponenta | Funkce | Typické zapojení |
|---|---|---|
| Provozní kondenzátor | Fázový posun | Sériově s pomocným vinutím |
| Startovací kondenzátor | Zvýšení momentu | Paralelně k provoznímu |
| Odstředivý spínač | Odpojení rozběhu | V obvodu startovacího kondenzátoru |

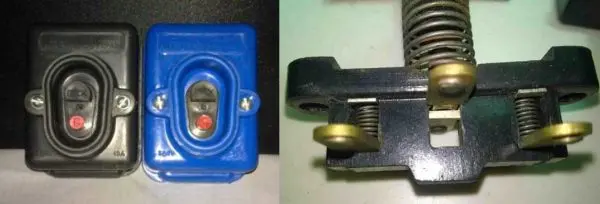

Automatické odpojení startovacího kondenzátoru
Automatické odpojení rozběhového kondenzátoru zajišťuje buď mechanický odstředivý spínač, nebo proudové relé. Jakmile motor dosáhne cca 75 % jmenovitých otáček, relé rozpojí obvod startovacího kondenzátoru, čímž chrání vinutí motoru před tepelným přetížením. Odborná rada: při zapojování vždy ověřte, zda relé spíná v závislosti na poklesu rozběhového proudu, což je spolehlivější metoda než ruční ovládání tlačítkem.
Otázka: Jak zapojit jednofázový motor s kondenzátorem?
Připojte motor k síti 220 V, připojte kondenzátor dle schématu, startovací kondenzátor odpojujte po 75 % otáček pomocí spínače.
Otázka: Jak připojit kondenzátor k jednofázovému motoru?
Kondenzátor připojte mezi pomocné vinutí a fázový vodič, kapacitu zvolte dle výkonu motoru (60-80 μF na 1 kW).
Otázka: Jak zjistit polaritu kondenzátoru?
U provozních kondenzátorů obvykle polarita není, u startovacích sledujte značení na těle kondenzátoru nebo dle výrobce.
Otázka: Jak změnit směr otáčení jednofázového motoru s kondenzátorem?
Prohoďte dva vodiče připojené ke kondenzátoru nebo pomocnému vinutí, čímž změníte směr magnetického pole.
Otázka: Jak správně otestovat kondenzátor u jednofázového motoru?
Pomocí multimetru změřte kapacitu kondenzátoru, hodnoty by měly odpovídat specifikaci (např. 70-400 μF startovací).
Otázka: Co dělat, když motor nejde roztočit?
Zkontrolujte kondenzátor, zda není poškozený, ověřte správné zapojení vodičů a stav vinutí motoru.
Otázka: Jaký průřez vodičů použít pro připojení motoru?
Použijte vodiče s průřezem minimálně 1,5 mm² pro motory do 1 kW, aby se zabránilo přehřívání.
Otázka: Kdy se odpojuje startovací kondenzátor?
Startovací kondenzátor se odpojuje po dosažení cca 75 % jmenovitých otáček motoru pomocí odstředivého spínače nebo relé.
Otázka: Jaká je životnost kondenzátoru u jednofázových motorů?
Typická životnost kondenzátoru je 3000 až 5000 provozních hodin při teplotě do 85 °C.
Otázka: Jaké bezpečnostní opatření platí při instalaci motoru s kondenzátorem?
Zajistěte suchý pracovní prostor, správný průřez vodičů, ochranu proti zkratu a dodržujte bezpečnostní normy pro elektroinstalace.
Otázka: Jak vybrat správný kondenzátor podle výkonu jednofázového motoru?
Kondenzátor by měl mít kapacitu odpovídající výkonu motoru, obvykle v mikrofaradech (µF), například 5-15 µF na 1 kW motoru; vždy zkontrolujte doporučení výrobce motoru.
Otázka: Jak správně připravit motor před připojením ke kondenzátoru?
Před připojením je nutné odpojit motor od zdroje napájení a zkontrolovat izolaci vodičů, doporučený krok je provést měření izolačního odporu pomocí megohmetru s minimálním hodnotou 1 MΩ.
Jak změnit směr otáčení jednofázového motoru s kondenzátorem
Změna směru otáčení jednofázového motoru s kondenzátorem vyžaduje fyzické přepojení vodičů pomocného vinutí, čímž dojde k otočení fázového posuvu vůči hlavnímu vinutí o 90°. Tento postup je u jednofázových motorů standardní a nevyžaduje výměnu komponent, pouze změnu konfigurace zapojení. Pro úspěšnou reverzaci postupujte následovně:
- Identifikujte vývody pomocného vinutí a rozběhový kondenzátor v elektrickém schématu motoru.
- Prohoďte vzájemně konce vodičů připojených k pomocnému vinutí, čímž změníte polaritu napájení této fáze.
- Ověřte, zda kapacita kondenzátoru motor odpovídá štítkovým hodnotám, aby byl zajištěn správný náběhový moment a nedocházelo k přehřívání vinutí.
Odborná rada: Při manipulaci dbejte na bezpečnost motoru a vždy odpojte napájení ze sítě 230 V. Častá chyba: záměna vodičů hlavního vinutí místo pomocného, což vede k nesprávnému chodu a může způsobit přehřátí stroje. Tento postup se hodí pro motory s vyvedenými konci obou vinutí do svorkovnice, nehodí se pro motory s vnitřním zapojením pomocného vinutí přímo na hlavní fázi bez možnosti přístupu k jeho koncům.
| Typ motoru | Metoda reverzace | Poznámka |
|---|---|---|
| Kondenzátorový motor | Prohození vodičů pomocného vinutí | Nutný přístup ke 4 vývodům vinutí |
| Steinmetzovo zapojení | Přepojení jednoho pólu kondenzátoru | Vhodné pro 3f motory v 1f síti |
Při reverzaci u třífázových motorů v Steinmetzově zapojení stačí přepojit jeden pól kondenzátoru mezi druhou a třetí svorku vinutí. Vždy kontrolujte, zda po změně směru otáčení motoru nedochází k nadměrnému odběru proudu, který by signalizoval nesprávné zapojení vinutí. Pokud motor po přepojení vykazuje snížený rozběhový moment, ověřte, zda kapacita kondenzátoru odpovídá hodnotě 60 až 68 μF na 1 kW výkonu.
Testování a kontrola správného připojení motoru
Po dokončení instalace proveďte kontrolu chodu naprázdno a ověřte, zda směr otáčení motoru odpovídá požadavkům poháněného zařízení. Pokud potřebujete změnit směr otáčení motoru, prohoďte dva vodiče pomocného vinutí nebo vodiče připojené ke kondenzátoru. Při testování kondenzátoru sledujte jeho povrchovou teplotu, která nesmí překročit 85 °C. Pokud zaznamenáte nadměrné zahřívání, okamžitě odpojte napájení, neboť jde o indikaci nevhodné kapacity kondenzátoru motoru nebo chyby v zapojení.
- Změřte klešťovým ampérmetrem odběr proudu ve všech větvích a porovnejte jej se štítkovými údaji motoru.
- Kontrolujte vibrace a hluk, které signalizují nesprávné zapojení vinutí motoru nebo mechanickou nevyváženost.
- Ověřte, zda startovací kondenzátor po dosažení cca 75 % jmenovitých otáček skutečně vypíná pomocí odstředivého spínače či relé.
- Dodržujte bezpečnost motoru používáním izolovaných nástrojů a ověřením pevnosti spojů v elektrickém schématu.
| Parametr kontroly | Mezní hodnota / Stav |
|---|---|
| Provozní teplota kondenzátoru | do 85 °C |
| Životnost kondenzátoru | 3000 až 5000 hodin |
| Napětí kondenzátoru | min. 330 V (pro síť 220 V) |
| Odpojení startovacího kondenzátoru | při 75 % jmenovitých otáček |
Odborná rada: Častou chybou při zapojení jednofázového motoru s kondenzátorem je záměna pomocného a hlavního vinutí, což vede k okamžitému přehřátí a poškození izolace. Tento postup se hodí pro zkušené kutily se základní znalostí elektrotechniky, nikoliv pro osoby bez odborného elektrotechnického vzdělání.
Otázka: Jak zjistit polaritu kondenzátoru při zapojení motoru?
U střídavých provozních kondenzátorů typu MKP, které se standardně používají pro jednofázové motory, polarita neexistuje. Tyto kondenzátory jsou nepolarizované a můžete je zapojit libovolným směrem bez rizika poškození obvodu.
Otázka: Proč se motor po zapojení přehřívá?
Nejčastější příčinou je nesprávná kapacita kondenzátoru nebo záměna hlavního a pomocného vinutí. Pokud je kapacita kondenzátoru příliš vysoká nebo nízká, motor nedosáhne jmenovitých otáček a dochází k nadměrnému proudovému zatížení vinutí.
Bezpečnostní opatření a údržba jednofázového motoru s kondenzátorem
Bezpečnost při připojení jednofázového motoru vyžaduje důsledné dodržení technických norem. Pro napájení motoru používejte vždy měděné vodiče s minimálním průřezem 1,5 mm², aby nedocházelo k nežádoucímu přehřívání přívodních cest. Kvalitní rozběhový kondenzátor standardně disponuje projektovanou životností v rozsahu 3000 až 5000 hodin provozu. Při instalaci zajistěte dostatečné odvětrávání, protože provozní teplota kondenzátoru nesmí dlouhodobě překročit hranici 85 °C.
- Pravidelně provádějte testování kondenzátoru, zda nevykazuje známky nafouknutí nebo vytečení elektrolytu.
- Sledujte správné zapojení jednofázového motoru s kondenzátorem, které musí odpovídat štítkovým hodnotám výkonu.
- Před zásahem do svorkovnice vždy odpojte přívodní napětí kvůli bezpečnosti motoru a obsluhy.
- Ověřte, že zvolená kapacita kondenzátoru motor odpovídá předpisu výrobce pro daný typ vinutí.
Častá chyba: poddimenzování průřezu vodičů vede k poklesu napětí a následnému přehřívání vinutí motoru. Toto zapojení se hodí pro trvalý provoz v dílně, nikoliv však pro prostředí s vysokou vlhkostí nebo extrémní prašností bez krytí IP54. Pokud potřebujete změnit směr otáčení motoru, proveďte přepojení pouze při vypnutém stroji dle schématu.
Diagnostika a řešení problémů s kondenzátorem a vinutím motoru
Diagnostika elektrického pohonu vyžaduje systematický přístup, při kterém multimetr představuje klíčový nástroj pro odhalení skrytých závad, jako je přerušený obvod nebo degradace kapacity. Správná identifikace poruchy kondenzátoru nebo vinutí motoru je nezbytná pro obnovení provozu a zajištění bezpečnosti motoru.
Jak diagnostikovat a testovat kondenzátor jednofázového motoru
Při podezření na nefunkční rozběhový nebo provozní kondenzátor proveďte měření kapacity pomocí multimetru s funkcí měření kapacity. Před zahájením práce kondenzátor vždy vybijte zkratováním kontaktů izolovaným šroubovákem, neboť kondenzátor může držet náboj i po odpojení ze sítě 230 V. Následně porovnejte naměřenou hodnotu s údajem na štítku součástky. Pokud kapacita kondenzátoru motoru klesne o více než 10 až 15 % oproti jmenovité hodnotě, součástka vyžaduje okamžitou výměnu, aby nedošlo k přehřátí pomocného vinutí.
- Odpojení kondenzátoru – odpojte přívodní vodiče od svorek kondenzátoru až po bezpečném vybití elektrického náboje.
- Nastavení multimetru – přepněte přístroj do režimu měření kapacity v jednotkách mikrofaradů (µF) s dostatečným rozsahem pro danou součástku.
- Měření kapacity – přiložte měřicí hroty ke kontaktům kondenzátoru a odečtěte stabilní hodnotu na displeji, která musí odpovídat štítkovým údajům.
- Kontrola izolace – nastavte multimetr na měření odporu (ohmetr) a ověřte, zda kondenzátor nevykazuje vnitřní zkrat, který by se projevil nulovým odporem.
Odborná rada: Při výběru náhrady dbejte na to, aby provozní napětí kondenzátoru bylo minimálně 330 V pro síť 230 V, ideálně však v rozsahu 400 až 450 V pro vyšší bezpečnostní rezervu.
Jak řešit problémy s vinutím jednofázového motoru
Problémy s vinutím motoru se často projevují nadměrným zahříváním, hučením nebo neschopností motoru dosáhnout provozních otáček. Diagnostika motoru spočívá v měření odporu hlavního a pomocného vinutí, přičemž u běžných 1f motorů hledáme hodnoty v řádech jednotek až desítek ohmů. Častá chyba: měření odporu vinutí pod napětím, což vede k okamžitému zničení multimetru. Pokud naměříte nekonečný odpor, vinutí je přerušené; nulový odpor značí mezizávitový zkrat. Diagnostika se hodí pro zkušené kutily, avšak při podezření na vnitřní poškození statoru doporučuji konzultaci s odborným servisem. Pamatujte, že správné jednofázové zapojení motoru přímo ovlivňuje směr otáčení motoru a celkovou životnost stroje. Pokud po výměně vadných komponent motor stále nefunguje správně, příčinou může být mechanické zadření ložisek nebo závada na odstředivém spínači.
| Typ závady | Projev motoru | Diagnostický nález |
|---|---|---|
| Přerušený obvod vinutí | Motor se netočí, jen hučí | Nekonečný odpor na multimetru |
| Mezizávitový zkrat | Nadměrné zahřívání, nízký výkon | Odpor blízký nule |
| Ztráta kapacity kondenzátoru | Pomalý rozběh, nízký moment | Naměřená kapacita nižší o >15 % |
Tip: Tato diagnostika se hodí pro majitele dílenských strojů a čerpadel, ale není vhodná pro osoby bez základní znalosti práce s elektrickým zařízením pod napětím. Vždy používejte ochranné pomůcky a ujistěte se, že je motor fyzicky odpojen od přívodu elektrické energie.
