Jak zapojit elektromotor 380 V na 220 V bez ztráty výkonu

Připojení elektromotoru určeného pro 380 V na běžnou 220 V síť vyžaduje správné zapojení kondenzátorů, které zajistí potřebný fázový posun a zachování výkonu. Správný výběr a dimenzování kondenzátorů umožňuje jednofázovému motoru pracovat efektivně bez výrazných ztrát. Tento postup je ideální řešení pro situace, kdy není možné použít třífázové napájení.

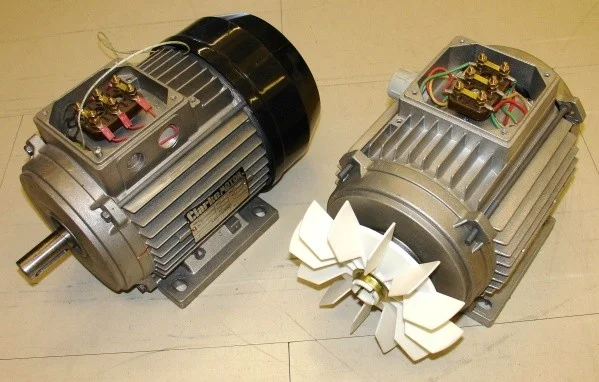

Jak zapojit elektromotor 380 V na 220 V pomocí kondenzátorů

Správné zapojení elektromotoru 380 V na jednofázovou síť 220 V pomocí kondenzátorů vyžaduje aplikaci Steinmetzova zapojení, které vytváří potřebný fázový posun. Tento princip umožňuje motoru s třífázovým vinutím pracovat na jedné fázi s minimální ztrátou výkonu díky startovacímu a běhovému kondenzátoru. Kondenzátor totiž simuluje druhou fázi, čímž motor získává potřebný točivý moment pro rozběh i běh.

Jak funguje Steinmetzovo zapojení u elektromotoru 380 V na 220 V?

Steinmetzovo zapojení umožňuje připojit elektromotor 380 V do jednofázové sítě 220 V pomocí kondenzátoru, který vytváří fázový posun přibližně 90°. Tento fázový posun je klíčový, protože nahrazuje chybějící druhou fázi potřebnou pro správný chod motoru. Kondenzátor tak simuluje třífázové napájení, což umožňuje motoru rozběhnout se a pracovat s téměř plným výkonem i při připojení k jednofázové síti. Tento princip je základem zapojení motoru 380 na 220.

Jak zapojit motor s kondenzátorem?

Pro správné zapojení elektromotoru 380 V na 220 V je nutné do jedné fáze motoru připojit běhový kondenzátor, který zajistí trvalý fázový posun během chodu motoru. K tomu se přidává startovací kondenzátor, který dočasně zvýší rozběhový moment motoru při spuštění. Kondenzátory se připojují mezi startovací a běhový vinutí tak, aby motor dostal potřebnou energii pro rozběh i stabilní provoz v jednofázové síti 220 V. Takové zapojení umožňuje provoz motoru bez výrazné ztráty výkonu a bez nutnosti třífázového napájení.

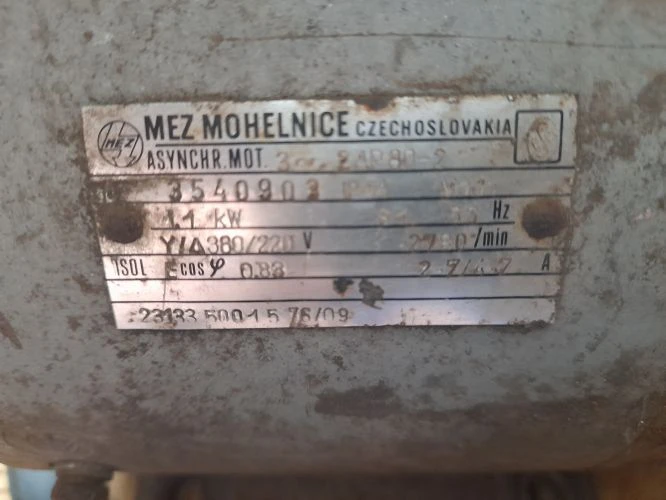

Výpočet kapacity kondenzátorů pro různé výkony motorů

Výpočet kapacity kondenzátorů je klíčový pro správné zapojení motoru 380 V na 220 V bez ztráty výkonu. Kapacita kondenzátoru závisí přímo na výkonu motoru, přičemž startovací kondenzátor má obvykle 2-3× větší kapacitu než běhový kondenzátor. Následující postupy a příklady pomohou přesně určit hodnoty potřebné pro optimální chod motoru.

Výpočet kapacity kondenzátorů pro motor 1 kW

Pro elektromotor o výkonu 1 kW je vhodné použít vzorec C = 70 × P (kW), který vychází z praktických zkušeností s jednofázovým motorem s kondenzátorem. Výsledná kapacita běhového kondenzátoru je přibližně 70 µF. Startovací kondenzátor by měl mít kapacitu v rozmezí 140-210 µF, tedy 2-3× větší než běhový kondenzátor, aby zajistil dostatečný fázový posun kondenzátorů pro optimální rozběh motoru.

1. Výpočet běhového kondenzátoru – spočítejte kapacitu podle vzorce C = 70 × 1 kW = 70 µF
2. Výpočet startovacího kondenzátoru – násobte běhovou kapacitu 2-3×, tedy 140-210 µF
3. Ověření kapacity – použijte kondenzátory s tolerancí ±5 % pro stabilní provoz

Výpočet kapacity kondenzátorů pro motor 3 kW

Pro motor o výkonu 3 kW platí stejný výpočetní princip. Kapacita běhového kondenzátoru vychází ze vzorce C = 70 × P, tedy 210 µF. Startovací kondenzátor musí mít kapacitu 2-3× větší, což znamená rozsah 420-630 µF. Tento rozsah zajišťuje dostatečný rozběhový moment a minimalizuje ztráty výkonu při připojení motoru 380 V na jednofázovou síť 220 V.

1. Výpočet běhového kondenzátoru – C = 70 × 3 kW = 210 µF
2. Výpočet startovacího kondenzátoru – 420-630 µF podle násobku 2-3×
3. Kontrola kondenzátorů – vybírejte kvalitní elektrolytický nebo papírový kondenzátor vhodný pro motorové zatížení

Tip: Pro správné zapojení motoru 380 na 220 a výběr vhodných kondenzátorů je zásadní dodržet přesné kapacity. Chybné zapojení kondenzátorů u motoru 380 V na 220 V může vést k nedostatečnému fázovému posunu a snížení výkonu motoru.

Tento návod na zapojení motoru 380 V do sítě 220 V bez ztráty výkonu pomůže zvolit správné běhové a startovací kondenzátory podle výkonu motoru.

Typy a vlastnosti kondenzátorů pro připojení elektromotoru

Pro zapojení motoru 380 na 220 V je zásadní správný výběr kondenzátorů, které zajistí potřebný fázový posun a stabilní chod jednofázového motoru s kondenzátorem. V praxi se používají především svitkové a fóliové kondenzátory, vždy s provozním napětím minimálně 400 V, aby zvládly přepětí a zátěž při startu i běhu motoru.

• Svitkový kondenzátor je vhodný pro střídavý proud a motorové zapojení díky své odolnosti vůči proudovým rázům a dlouhé životnosti.
• Fóliový kondenzátor nabízí stabilní kapacitu a nízké ztráty, hodí se zejména jako běhový kondenzátor pro trvalý provoz motoru.
• Startovací kondenzátor má vyšší kapacitu než běhový kondenzátor, což umožňuje silnější startovací moment, ale běží pouze krátkodobě.
• Běhový kondenzátor pracuje po celou dobu chodu motoru a zajišťuje plynulý fázový posun.

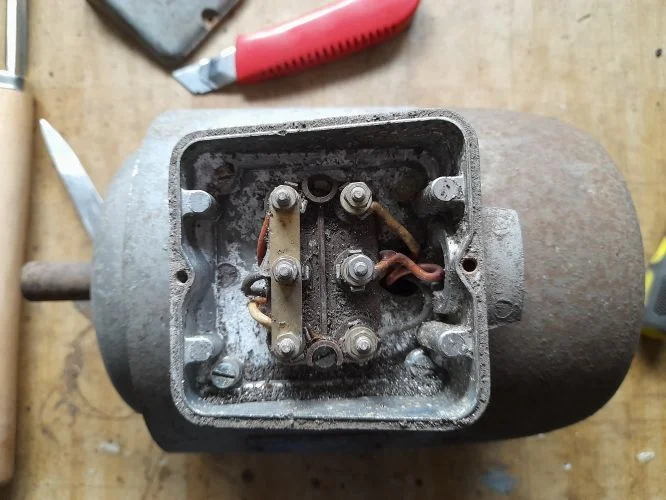

Jak se zapojuje kondenzátor

Při zapojení motoru 380 220 je klíčové správné připojení startovacího a běhového kondenzátoru. Chybné zapojení kondenzátorů u motoru 380 V na 220 V může vést k přehřátí nebo nedostatečnému výkonu motoru. Proto se doporučuje vždy použít kondenzátory s odpovídající kapacitou a provozním napětím, aby se předešlo poruchám a ztrátám výkonu.

Tip: Pro motor 380 na 220 V vždy volte kondenzátory s provozním napětím alespoň 400 V a kapacitou doporučenou výrobcem motoru nebo podle výkonu zařízení.

Postup zapojení startovacího a běhového kondenzátoru krok za krokem

Postup zapojení startovacího a běhového kondenzátoru krok za krokem vysvětluje, jak efektivně připojit jednofázový motor s kondenzátorem 380 V na síť 220 V. Tento návod zahrnuje správné použití odstředivého spínače nebo relé k odpojení startovacího kondenzátoru, což zajišťuje optimální fázový posun kondenzátoru a bezproblémový běh motoru bez výkonových ztrát.

1. Připravte elektromotor 380 V a identifikujte svorky napájení.
2. Připojte běhový kondenzátor trvale k jedné z fází motoru, aby zajistil správný fázový posun a plynulý chod.
3. Připojte startovací kondenzátor paralelně k běhovému, ale přes ovládací prvek – odstředivý spínač nebo relé.
4. Zapojte odstředivý spínač nebo relé do obvodu tak, aby po 2-5 sekundách od spuštění elektromotoru došlo k automatickému odpojení startovacího kondenzátoru.
5. Ověřte správnost zapojení měřením napětí a proudu, abyste zajistili optimální chod motoru bez přehřívání.

Použití odstředivého spínače

Odstředivý spínač slouží k automatickému odpojení startovacího kondenzátoru po 2-5 sekundách od rozběhu motoru 380 V. Funguje na principu mechanického sepnutí a rozepnutí kontaktů podle otáček rotoru, čímž chrání startovací kondenzátor před trvalým zatížením a prodlužuje životnost motoru.

Použití relé pro odpojení kondenzátoru

Elektromagnetické relé umožňuje přesné řízení odpojení startovacího kondenzátoru po rozběhu motoru. Relé reaguje na proud nebo časový spínač a odpojuje startovací kondenzátor, čímž zajišťuje bezpečný běh motoru 380 V na 220 V bez ztráty výkonu a nadměrného zahřívání.

Výkonové ztráty a omezení při zapojení přes kondenzátory

Při zapojení motoru 380 na 220 V přes kondenzátory dochází ke snížení výkonu motoru přibližně na 70 % jmenovité hodnoty. Tento pokles způsobuje především nutnost vytvářet umělý fázový posun kondenzátorem, který nahrazuje chybějící fázi v jednofázové síti. Rozběhový moment motoru se tímto způsobem rovněž snižuje, a to až na 50 % původní hodnoty, což výrazně omezuje možnost použití v aplikacích vyžadujících vysoký počáteční tah nebo zrychlení.

Pro správné zapojení motoru 380 220 je nezbytné použít kombinaci startovacího kondenzátoru a běhového kondenzátoru, které zajistí potřebný fázový posun a pomohou minimalizovat ztráty. Přesto však kondenzátorové zapojení nevytváří ideální provozní podmínky, což vede k vyšším ztrátám a nižší účinnosti motoru. Tento způsob není vhodný pro náročné průmyslové aplikace, kde je požadován plný výkon a trvalý provoz.

Zapojení elektromotoru 380 V do domácí sítě 220 V přes kondenzátory – tipy a triky

Tip: Při montáži je důležité pečlivě zvolit kapacitu kondenzátorů podle výkonu motoru a nezapomenout na motorový jistič a odstředivý spínač, které zabraňují přetížení a chrání motor před poškozením. Jak měřit a ověřit správné zapojení motoru 380 V na 220 V s kondenzátory lze provést měřením proudů na jednotlivých fázích a sledováním teploty motoru během provozu.

Bezpečnostní opatření a jištění motoru při provozu na 220 V

Při zapojení motoru 380 V na 220 V s kondenzátory je nezbytné dodržet bezpečnostní normy zapojení motoru, aby se zabránilo poškození zařízení i riziku úrazu elektrickým proudem. Motorový jistič slouží k ochraně motoru před přetížením, které může vzniknout například při nesprávném fázovém posunu kondenzátoru. Proudové relé detekuje přetížení motoru a přeruší napájení v kritických situacích. Pojistka aM zabezpečuje ochranu proti zkratu v elektrickém obvodu, což je zásadní zejména u jednofázových motorů s kondenzátorem.

Pro správné svorkovnice a zapojení motoru 380 V na 220 V s kondenzátory doporučuji použít motorový jistič s nastavitelným proudem podle výkonu motoru a vždy instalovat pojistky typu aM. Ochrana proti přetížení a zkratu patří mezi základní bezpečnostní prvky, které udrží motor v provozu bez nečekaných poruch.

• Použijte motorový jistič s nastavením na jmenovitý proud motoru
• Instalujte proudové relé pro včasnou detekci přetížení
• Zařaďte pojistku aM pro ochranu proti zkratu
• Dbejte na správné svorkovnice a zapojení motoru 380 V na 220 V s kondenzátory
• Kontrolujte pravidelně funkčnost jištění a kondenzátorů

Jak měřit a ověřit správné zapojení motoru 380 V na 220 V s kondenzátory

Pro ověření správnosti zapojení doporučuji změřit proudový odběr a napětí na svorkách motoru během chodu. Nesprávné zapojení startovacího nebo běhového kondenzátoru způsobuje přehřívání a snížení výkonu motoru 380 na 220 V. Kontrola fázového posunu kondenzátoru pomůže předejít častým chybám a zajistí efektivní provoz bez výkonových ztrát.

FAQ: Časté dotazy o zapojení elektromotoru 380 V na 220 V přes kondenzátory

Otázka: Jaký kondenzátor je potřeba pro elektromotor 380 V napájený z 220 V?

Použijte běhový kondenzátor s kapacitou přibližně 60-68 μF na 1 kW výkonu motoru a startovací kondenzátor 2-3× větší kapacity, který se odpojí po 2-5 sekundách od rozběhu.

Otázka: Jak zapojit startovací kondenzátor k motoru?

Startovací kondenzátor se připojuje paralelně k běhovému kondenzátoru a odpojuje pomocí odstředivého spínače nebo relé po 2-5 sekundách.

Otázka: Sníží se výkon motoru při zapojení přes kondenzátory?

Ano, výkon motoru klesne na cca 70 % jmenovitého výkonu a rozběhový moment na zhruba 50 %.

Otázka: Jak vypočítat kapacitu běhového kondenzátoru?

Použijte vzorec C = 64 × √P (μF), kde P je výkon motoru v kW, nebo alternativně C = 1600 × P / U².

Otázka: Jaké typy kondenzátorů jsou vhodné pro motorové zapojení?

Vhodné jsou svitkové a fóliové kondenzátory s minimálním provozním napětím 400 V.

Otázka: Co je Steinmetzovo zapojení?

Jedná se o připojení motoru do trojúhelníka s pomocným kondenzátorem, který vytváří potřebný fázový posun pro provoz na jednofázové síti 220 V.

Otázka: Jak zajistit ochranu motoru při provozu na 220 V?

Použijte motorový jistič, proudové relé a pojistky typu aM pro ochranu proti přetížení a zkratu.

Otázka: Jak dlouho může startovací kondenzátor zůstat připojen?

Startovací kondenzátor by měl být odpojen do 2-5 sekund, aby se zabránilo přehřátí vinutí.

Otázka: Jaká je doporučená provozní teplota motoru?

Motor smí pracovat v teplotním rozsahu – 20 °C až +40 °C, maximální teplota vinutí nesmí překročit 80-105 °C.

Otázka: Lze zapojit motor nad 3 kW na 220 V přes kondenzátory?

Obecně se to nedoporučuje kvůli vyšším ztrátám; pro výkony nad 3 kW je lepší použít frekvenční měnič.

Otázka: Jaké jsou hlavní nevýhody kondenzátorového zapojení?

Hlavní nevýhody jsou snížený výkon (cca 70 %), menší rozběhový moment (asi 50 %) a riziko přehřívání motoru.

Otázka: Jak často kontrolovat kondenzátory?

Doporučuje se kontrolovat kondenzátory každých 6-12 měsíců, především jejich kapacitu a těsnost.

Otázka: Jaké napětí musí mít kondenzátory?

Minimální napětí kondenzátorů by mělo být 400 V, ideálně s rezervou 20-30 % nad provozní napětí.

Otázka: Jak odlišit běhový kondenzátor od startovacího?

Startovací kondenzátor má kapacitu 2-3× větší a je připojen jen na krátkou dobu, běhový kondenzátor pracuje během celého provozu motoru.

Otázka: Lze použít více kondenzátorů pro lepší rozběh?

Ano, kombinace běhového a startovacího kondenzátoru optimalizuje rozběh i provoz motoru bez ztráty výkonu.

Zapojení elektromotoru 380 V do domácí sítě 220 V přes kondenzátory – tipy a triky

Pro správné zapojení motoru 380 na 220 doporučuji pečlivě dodržet polaritu kondenzátorů a správné připojení do svorkovnice, aby vznikl správný fázový posun kondenzátorů pro optimální výkon motoru.

Jak měřit a ověřit správné zapojení motoru 380 V na 220 V s kondenzátory

Správnost zapojení ověříte měřením startovacího proudu a napětí na kondenzátorech; nesprávné zapojení se projeví zvýšeným proudovým odběrem a sníženým výkonem motoru.

Chybné zapojení kondenzátorů u motoru 380 V na 220 V a jak se jim vyhnout

Častou chybou je nesprávné připojení startovacího kondenzátoru bez odstředivého spínače, což vede k jeho přetížení a poškození motoru; vždy používejte správný spínač a vhodnou kapacitu kondenzátorů.
