Účel a požadavky na transformátorový olej pro spolehlivý provoz
Transformátorový olej plní klíčovou funkci elektroizolace transformátoru a zároveň zajišťuje jeho spolehlivé chlazení. Pro bezpečný provoz musí olej splňovat přísné technické parametry, jako je vysoký bod vzplanutí a odolnost vůči oxidaci. Správná volba a údržba oleje výrazně prodlužuje životnost transformátoru a minimalizuje riziko poruch.
⭐ Co byste měli vědět
- Transformátorový olej zajišťuje elektroizolaci a chlazení elektrických transformátorů.
- Dielektrická pevnost oleje musí být minimálně 30-35 kV při 2,5 mm vzdálenosti elektrod.
- Bod vzplanutí transformátorového oleje je mezi 135 °C a 155 °C, což zvyšuje bezpečnost provozu.
- Bod tuhnutí může klesnout až na −54 °C u speciálních olejů jako Lubline TRAFO N-A.
- Požadavky na obsah vody a kyselosti jsou přísné, aby se zajistila dlouhá životnost oleje.

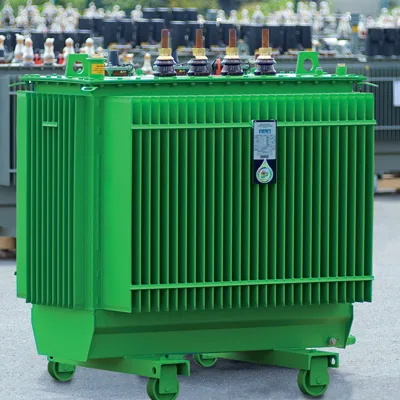

Účel transformátorového oleje v elektrických transformátorech
Účel transformátorového oleje je především zajistit spolehlivou elektroizolaci vinutí a kovových částí transformátoru a současně efektivní chlazení těchto komponent. Olej proniká do všech vnitřních prostor transformátoru, čímž zabraňuje průrazům izolace a zkratům mezi fázemi nebo na kostru. Současně odvádí teplo vznikající při provozu transformátoru do chladicího systému přirozenou konvekcí, což udržuje teplotu vinutí pod kritickou hranicí 80-90 °C a prodlužuje životnost zařízení.
Další zásadní funkcí transformátorového oleje je zhášení elektrických oblouků, například při přepínání odboček pomocí V-přepínačů. Tím se výrazně snižuje riziko poškození vinutí a zvyšuje bezpečnost provozu transformátoru i celého elektrického zařízení.
Jaké jsou hlavní funkce transformátorového oleje v transformátoru
- elektroizolace vinutí a kovových částí s dielektrickou pevností minimálně 30-35 kV při vzdálenosti elektrod 2,5 mm
- chlazení odvádějící teplo vznikající při provozu do chladicího systému přirozenou konvekcí
- zhášení elektrických oblouků během přepínání a poruchových stavů pro zvýšení bezpečnosti provozu
Tip: Kvalita transformátorového oleje se hodnotí podle konkrétních technických parametrů, jako je bod vzplanutí minimálně 135-155 °C, nízký obsah vody (do 20 mg/kg) a oxidační stabilita. Pravidelná údržba transformátorového oleje, včetně kontroly stupně oxidace a čištění, spolu s dodržováním platných norem (např. IEC 60296, IEC 60156) jsou nezbytné pro dlouhodobý a bezpečný provoz transformátorů.
Varování z praxe: Častou chybou je míchání různých typů olejů bez ověření kompatibility, což může vést ke snížení izolačních vlastností a chemickým reakcím zhoršujícím bezpečnost a životnost transformátoru.
Pro koho se transformátorový olej hodí: Pro všechny typy olejem chlazených transformátorů, zejména v průmyslových a distribučních sítích, kde je klíčová spolehlivá izolace a efektivní odvod tepla.
Pro koho není vhodný: Pro transformátory s alternativními chladicími médii (např. suché transformátory nebo plynem izolované typy), kde olej není použit.
Klíčové fyzikálně-chemické vlastnosti a parametry oleje
Klíčové fyzikálně-chemické vlastnosti transformátorového oleje a jejich význam představují základní technické parametry oleje nutné pro správnou elektroizolaci transformátoru a jeho spolehlivý provoz. Následující části popisují hlavní vlastnosti, které musí olej splňovat podle norem transformátorových olejů.
Klíčové fyzikálně-chemické vlastnosti transformátorového oleje
Transformátorový olej musí mít dielektrickou pevnost minimálně 30-35 kV při vzdálenosti elektrod 2,5 mm, což zajišťuje dostatečnou izolaci mezi vodiči a součástmi transformátoru. Bod vzplanutí oleje by měl být v rozmezí 135-155 °C, aby se minimalizovalo riziko vznícení za provozních teplot. Bod tuhnutí dosahuje až −54 °C u speciálních olejů, což umožňuje bezproblémový provoz i za nízkých venkovních teplot.
Požadované parametry viskozity a jejich význam
Viskozita transformátorového oleje by měla být v rozmezí 7-12 mm²/s při 40 °C, což umožňuje optimální proudění oleje v systému a efektivní chlazení transformátoru. Správná viskozita zajišťuje také účinnou impregnaci izolačních materiálů, což prodlužuje životnost elektroizolace a omezuje riziko oxidace transformátorového oleje.
Jak vybrat vhodný transformátorový olej podle fyzikálně-chemických parametrů
Při výběru transformátorového oleje je nezbytné zohlednit minimální požadavky na dielektrickou pevnost (30-35 kV), bod vzplanutí (135-155 °C), bod tuhnutí (až −54 °C) a viskozitu (7-12 mm²/s při 40 °C). Dále je nutné sledovat obsah vody, který nesmí překročit 20 mg/kg, a číslo kyselosti nepřesahující 0,03 mg KOH/g, aby se předcházelo degradaci a oxidaci oleje. Správný výběr a pravidelná údržba oleje zajišťují dlouhodobou bezpečnost a efektivitu transformátoru.
| Parametr | Požadovaná hodnota | Význam |
|---|---|---|
| Dielektrická pevnost | 30-35 kV (při 2,5 mm) | Základní izolace proti průrazu |
| Bod vzplanutí oleje | 135-155 °C | Bezpečnost proti vznícení |
| Bod tuhnutí | až −54 °C | Provoz i za nízkých teplot |
| Viskozita | 7-12 mm²/s při 40 °C | Efektivní chlazení a impregnace izolačních materiálů |
| Obsah vody | max. 20 mg/kg | Minimalizace rizika koroze a zhoršení vlastností |
| Číslo kyselosti | do 0,03 mg KOH/g | Ochrana proti oxidaci a stárnutí oleje |
Normy a standardy pro transformátorový olej
Transformátorový olej musí splňovat přísné normy transformátorových olejů, které definují jeho technické parametry, elektroizolaci transformátoru i bezpečnostní vlastnosti. Mezi klíčové normy patří IEC 60296, IEC 60156 a GOST 982-80. Tyto standardy stanovují požadavky na čistotu, bod vzplanutí oleje, odolnost vůči oxidaci transformátorového oleje a další fyzikálně-chemické vlastnosti nezbytné pro správnou údržbu transformátorového oleje.
Norma IEC 60296 specifikuje kvalitu a složení oleje, který se používá v nových i regenerovaných transformátorech. IEC 60156 se zaměřuje na metody testování elektrických vlastností oleje, zatímco GOST 982-80 upravuje parametry platné na území Ruska a sousedních zemí.
- Zajišťují elektroizolaci transformátoru a zároveň jeho chlazení
- Omezují riziko oxidace transformátorového oleje a degradace materiálu
- Vymezují bezpečnost oleje vůči vznícení a kontaminaci
Tip: Pro aktuální technické parametry a správnou údržbu transformátorového oleje doporučuji vždy konzultovat oficiální verze norem IEC a GOST, dostupné na stránkách příslušných normalizačních institucí.
Jaké jsou normy a standardy pro transformátorový olej?
Normy IEC 60296, IEC 60156 a GOST 982-80 představují základní rámec požadavků na kvalitu, bezpečnost a funkčnost transformátorového oleje v elektrických zařízeních.
Manipulace, skladování a údržba transformátorového oleje
Transformátorový olej plní v elektrických zařízeních dva hlavní účely – elektroizolaci transformátoru a chlazení jeho vinutí. Správná údržba transformátorového oleje a dodržení technických parametrů oleje jsou klíčové pro dlouhodobou spolehlivost zařízení. Nesprávné skladování a manipulace mohou způsobit oxidaci transformátorového oleje, což snižuje jeho izolační vlastnosti a bezpečnost.
Skladování oleje by mělo probíhat v suchých a větraných prostorách při teplotách 20-40 °C, aby se zabránilo kontaminaci a předčasnému stárnutí oleje. Plnění transformátoru olejem se provádí ve vakuu při teplotě nad 50 °C, čímž se zajistí dokonalá impregnace izolace a odstranění vzduchových bublin.
Čištění oleje trvá obvykle 2-5 dní a využívá vakuovou filtraci kombinovanou s adsorpcí nečistot. Tento postup prodlužuje životnost oleje a udržuje jeho bod vzplanutí oleje v rámci norem transformátorových olejů.
- Skladování oleje – uchovávat v suchých, větraných a teplotně stabilních prostorech (20-40 °C)
- Příprava na plnění – ohřát olej na teplotu nad 50 °C pro lepší impregnaci izolace
- Plnění transformátoru – provádět ve vakuu, aby se odstranil vzduch a zajistila elektroizolace transformátoru
- Čištění oleje – používat vakuovou filtraci a adsorpci po dobu 2-5 dnů pro odstranění oxidace a nečistot
- Kontrola technických parametrů oleje – pravidelně sledovat kvalitu a bod vzplanutí oleje podle platných norem transformátorových olejů
Jaké chyby se často dělají při používání transformátorového oleje
Častou chybou je skladování oleje na přímém slunci nebo ve vlhkém prostředí, což vede k rychlé oxidaci a ztrátě izolačních vlastností. Nepřesné plnění bez vakua způsobuje v izolaci vzduchové bubliny, které mohou vyvolat poruchy. Dodržení správných postupů výrazně prodlužuje životnost oleje i transformátoru.
Bezpečnostní požadavky a rizika spojená s transformátorovým olejem
Bezpečnostní parametry transformátorového oleje jsou zásadní v zajištění spolehlivého a bezporuchového provozu elektroizolace transformátoru. Správný výběr a údržba oleje pomáhají minimalizovat riziko požáru a prodlužují životnost zařízení.
Význam bodu vzplanutí pro bezpečnost
Bod vzplanutí oleje, který se pohybuje mezi 135 °C a 155 °C, je zásadní parametr pro hodnocení požárního rizika. Vyšší bod vzplanutí znamená lepší odolnost vůči zapálení za provozních teplot. Dodržování technických parametrů oleje podle norem transformátorových olejů proto výrazně zvyšuje bezpečnost provozu.
Rizika spojená se smícháním olejů
Smíchání různých typů transformátorových olejů bez předchozího testování může způsobit snížení izolačních vlastností a vznik nechtěných chemických reakcí. To vede k riziku oxidace transformátorového oleje a rychlejšímu zhoršení jeho kvality.
- nekompatibilita olejů narušuje elektroizolaci transformátoru
- chemické reakce urychlují degradaci oleje
- snížená kvalita zvyšuje pravděpodobnost poruch
Tip: Pro správné použití transformátorového oleje vždy vybírejte olej podle certifikovaných norem a vyhýbejte se míchání bez odborné analýzy, což je častá chyba při údržbě transformátorového oleje.
Typy transformátorových olejů a jejich specifika
Transformátorový olej slouží k elektroizolaci transformátoru a zároveň k jeho chlazení. Výběr vhodného typu oleje závisí na technických parametrech oleje, jako je bod vzplanutí oleje, odolnost proti oxidaci a soulad s normami transformátorových olejů. Mezi nejčastěji používané patří minerální oleje, syntetické esterové oleje a speciální rafinované oleje jako Lubline TRAFO N-A.
Minerální oleje mají dlouhou tradici a dobrou elektroizolační schopnost, avšak jsou náchylné k oxidaci a mají vyšší bod tuhnutí. Syntetické esterové oleje, například MIDEL 7131, nabízejí lepší odolnost proti oxidaci transformátorového oleje a vyšší bezpečnost, což prodlužuje intervaly údržby transformátorového oleje. Lubline TRAFO N-A je hluboce rafinovaný naftenický olej s bodem tuhnutí −54 °C, což zlepšuje provozní spolehlivost v nízkých teplotách.
| Typ oleje | Výhody | Nevýhody |
|---|---|---|
| Minerální olej | Dobrá elektroizolace, nižší cena | Větší oxidace, vyšší bod tuhnutí |
| Syntetický ester (MIDEL 7131) | Vysoká odolnost proti oxidaci, lepší bezpečnost | Vyšší cena |
| Rafinovaný naftenický (Lubline TRAFO N-A) | Nízký bod tuhnutí, stabilita při nízkých teplotách | Omezená dostupnost |
Návod na výběr a použití transformátorového oleje
Pro výběr vhodného transformátorového oleje je klíčové zohlednit provozní podmínky zařízení a požadavky na elektroizolaci transformátoru. Dodržování norem a pravidelná údržba transformátorového oleje minimalizují riziko oxidace a zajistí dlouhodobou spolehlivost.
Proces degradace a životnost transformátorového oleje
Chemické procesy degradace
Oxidace transformátorového oleje probíhá reakcí s kyslíkem za přítomnosti tepla a stopových kovů, což vede k rozkladu nasycených uhlovodíků a tvorbě kyselin, aldehydů a dalších polárních sloučenin. Tyto produkty degradace snižují dielektrickou pevnost oleje, která by měla být minimálně 30-35 kV při vzdálenosti elektrod 2,5 mm, a zároveň snižují bod vzplanutí oleje, který musí být nejméně 135-155 °C podle ČSN EN ISO 2592. Kyseliny vzniklé oxidací mohou korodovat kovové části a narušovat papírovou izolaci, což výrazně zkracuje životnost transformátoru. Oxidační stabilita oleje, například u produktů s inhibitory oxidace jako Lubline TRAFO N-A nebo u syntetických esterů typu MIDEL 7131, zpomaluje tyto procesy a prodlužuje intervaly mezi výměnami oleje.
Faktory ovlivňující životnost oleje
Životnost transformátorového oleje ovlivňuje především provozní teplota, která by neměla překročit 65-70 °C, protože vyšší teploty výrazně urychlují oxidaci a degradaci molekul oleje. Dále je klíčová přítomnost kyslíku, jehož koncentrace by měla být udržována pod 10 ppm, aby se minimalizovalo stárnutí oleje a vznik kyselin. Vlhkost v oleji, ideálně pod 20 mg/kg, podporuje hydrolytickou degradaci a snižuje dielektrickou pevnost. Nečistoty a rozpuštěné plyny, zejména vodík, metan a ethylen, signalizují vnitřní poruchy a zhoršení kvality oleje. Správná údržba zahrnuje pravidelné měření těchto parametrů, vakuovou filtraci a adsorpci nečistot, které prodlužují životnost oleje o několik let.
- Nepodceňujte pravidelné testování dielektrické pevnosti a čísla kyselosti oleje (nový olej ≤ 0,03 mg KOH/g, použitý olej ≤ 0,1 mg KOH/g).
- Sledujte bod vzplanutí oleje jako kritický parametr bezpečnosti provozu.
- Udržujte transformátorový systém hermeticky uzavřený, aby se minimalizoval přístup kyslíku a vlhkosti, což zpomaluje oxidaci a degradaci oleje.
Ekologické aspekty likvidace a recyklace oleje
Použitý transformátorový olej představuje významné ekologické riziko, pokud není likvidován v souladu s platnými zákony a normami, například zákonem o odpadech a vyhláškou č. 382/2001 Sb. Nesprávná likvidace může vést ke kontaminaci půdy a podzemních vod toxickými látkami, které ohrožují ekosystémy i veřejné zdraví. Transformátorový olej je zároveň cenným surovinovým zdrojem, jehož recyklace výrazně snižuje environmentální zátěž a umožňuje opakované využití jeho klíčových technických parametrů, jako je elektroizolace a schopnost chlazení transformátoru.
Proces recyklace zahrnuje vakuovou filtraci, adsorpci a destilaci, které odstraňují oxidované produkty, vodu a rozpuštěné plyny, čímž obnovují původní bod vzplanutí oleje (minimálně 135-155 °C podle ČSN EN ISO 2592) a dielektrickou pevnost (30-35 kV při 2,5 mm vzdálenosti elektrod). Tím recyklovaný olej splňuje normy transformátorových olejů (IEC 60296, IEC 60156) a může být bezpečně znovu použit bez snížení izolačních a chladicích vlastností.
Praktické tipy pro ekologickou likvidaci a recyklaci transformátorového oleje:
- Odevzdávat použitý olej výhradně na autorizovaná sběrná místa s certifikací pro nebezpečné odpady
- Zamezit úniku oleje do kanalizace, půdy či povrchových vod, aby nedošlo k ekologické kontaminaci
- Provádět pravidelnou údržbu transformátorového oleje, včetně kontroly obsahu vody a oxidačních produktů, aby se minimalizovalo předčasné znehodnocení oleje
- Volit oleje splňující přísné normy transformátorových olejů, což zaručuje delší životnost a bezpečnost provozu
Tip: Častou chybou je likvidace transformátorového oleje bez odborné recyklace, což vede k závažným ekologickým škodám a může vyústit v pokuty podle zákona o odpadech.
Pro koho je recyklace vhodná vs. kdy je nutná likvidace: Recyklace je vhodná pro oleje s nízkým obsahem vody (do 20 mg/kg) a nízkým oxidačním znečištěním, které lze efektivně regenerovat. Oleje silně degradované, s vysokým obsahem kyselin a kalů, musí být zlikvidovány jako nebezpečný odpad, protože regenerace by byla neefektivní a ekologicky riziková.
Časté dotazy k účelu a požadavkům na transformátorový olej
Na co slouží transformátorový olej a jaké má parametry?
Otázka: Jaký je hlavní účel transformátorového oleje?
Transformátorový olej zajišťuje elektroizolaci transformátorového vinutí a kovových částí a současně slouží k chlazení zařízení, čímž prodlužuje jeho životnost a bezpečný provoz.
Otázka: Jaké jsou požadavky na kvalitu transformátorového oleje?
Oleje musí mít dielektrickou pevnost minimálně 30-35 kV při vzdálenosti elektrod 2,5 mm, bod vzplanutí v rozmezí 135-155 °C a obsah vody pod 20 mg/kg, aby splňovaly technické parametry oleje.
Otázka: Jak transformátorový olej zajišťuje izolaci a chlazení?
Olejem procházejí elektrické pole, kde působí jako izolant, a zároveň odvádí teplo vznikající při provozu, čímž snižuje riziko přehřátí a oxidace transformátorového oleje.
Otázka: Jaký je bod vzplanutí transformátorového oleje?
Bod vzplanutí oleje, například u Lubline TRAFO N-A, se pohybuje kolem 155 °C, což je důležitý parametr pro bezpečnost provozu.
Otázka: Co znamená bod tuhnutí oleje a jaké má hodnoty?
Bod tuhnutí udává teplotu, při které olej přestává téct; u kvalitních olejů může být až −54 °C, což umožňuje použití i v extrémních chladných podmínkách.
Otázka: Jaké jsou bezpečnostní požadavky na transformátorový olej?
Oleje musí být nehořlavé, mít vysoký bod vzplanutí a nízký obsah vlhkosti, aby se minimalizovalo riziko požáru a degradace izolace.
Otázka: Jak se správně skladuje transformátorový olej?
Oleje se skladují v suchých a větraných prostorách při teplotách mezi 20 a 40 °C, aby nedocházelo k oxidaci transformátorového oleje a zhoršení jeho vlastností.
Otázka: Proč je nebezpečné míchat různé typy olejů?
Smíchání olejů bez ověření kompatibility může způsobit chemické reakce, které snižují dielektrickou pevnost a ohrožují elektroizolaci transformátoru.
Otázka: Jak se provádí údržba transformátorového oleje?
Údržba zahrnuje pravidelné čištění vakuovou filtrací a kontrolu parametrů, přičemž čištění trvá obvykle 2 až 5 dní a odstraňuje vodu, plyny a nečistoty.
Otázka: Jaké normy musí transformátorový olej splňovat?
Transformátorové oleje musí odpovídat normám IEC 60296, IEC 60156 a GOST 982-80, které stanovují požadavky na elektroizolační a fyzikální vlastnosti.
Otázka: Jaké jsou výhody syntetických esterových olejů?
Tyto oleje vykazují lepší odolnost proti oxidaci, vyšší bezpečnostní profil a ekologičtější složení ve srovnání s tradičními minerálními oleji.
Otázka: Jak ovlivňuje teplota životnost transformátorového oleje?
Vyšší teploty urychlují oxidační procesy, což vede k rychlejšímu zhoršení elektroizolačních vlastností a zkracuje životnost oleje.
Otázka: Jak se vybírá vhodný transformátorový olej?
Výběr závisí na provozních podmínkách, požadovaných technických parametrech a kompatibilitě s normami a existující izolací transformátoru.
Otázka: Jak se provádí plnění transformátoru olejem?
Plnění se realizuje ve vakuu při teplotě nad 50 °C, což umožňuje správnou impregnaci papírové izolace a minimalizuje obsah vlhkosti.
Otázka: Jaké jsou ekologické požadavky na likvidaci použitého oleje?
Použitý olej musí být likvidován podle platných ekologických předpisů, přičemž recyklace snižuje environmentální zátěž a zabraňuje znečištění půdy a vody.
