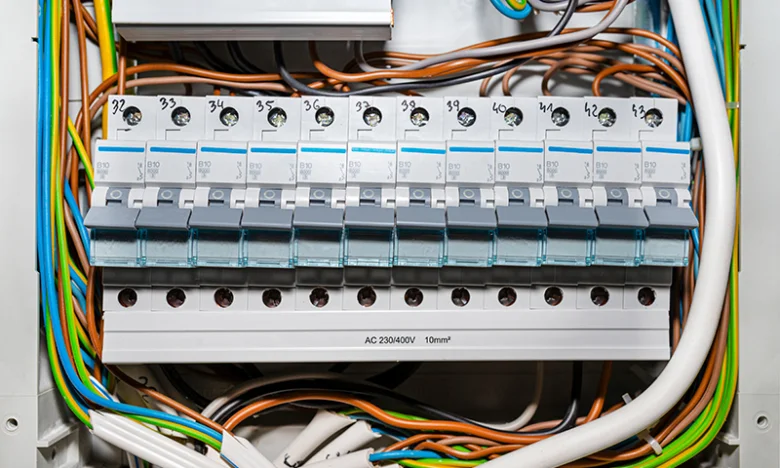

Jističe typu B se vyznačují specifickou vypínací charakteristikou, která je ideální pro ochranu běžných domovních elektroinstalací. Díky elektromagnetické spoušti jističe B16 dokážou spolehlivě zabránit přetížení i zkratu, což zajišťuje bezpečný provoz elektrických obvodů. Jejich vlastnosti a správné použití výrazně ovlivňují funkčnost i ochranu vaší domácnosti.
Co si zapamatovat
- Jističe typu B reagují na proud 3 až 5,5násobku jmenovitého proudu (In).
- Elektromagnetická spoušť jističe typu B vypíná do 0,1 sekundy při překročení proudu.
- Typické jmenovité proudy jsou 6 A až 63 A, nejčastěji 10 A a 16 A.
- Jističe typu B jsou určeny pro domácí a kancelářské instalace s nízkými spouštěcími proudy.
- Norma ČSN EN 60898-1 upravuje parametry a testování jističů typu B.
Co znamená charakteristika jističe typu B a jak funguje
Charakteristika jističe typu B znamená, že vypínací mechanismus reaguje na proudy v rozmezí 3 až 5,5násobku jeho jmenovitého proudu (In). Elektromagnetická spoušť jističe typu B přeruší obvod během 0,1 sekundy při náhlém zkratu, zatímco tepelná ochrana reaguje na přetížení mezi 1,13 až 1,45× In. Díky tomu je jistič B vhodný pro domovní elektroinstalace s běžnými spotřebiči a standardním průřezem vodičů.
Vysvětlení pojmu vypínací charakteristika
Vypínací charakteristika určuje, při jakém proudu jistič typu B přeruší elektrický obvod. Tento parametr definuje citlivost jističe na přetížení a zkraty, což je základní vlastnost pro jeho správnou funkci v ochraně elektrických instalací.
Princip elektromagnetické a tepelné spouště
Jistič typu B využívá dvě ochranné funkce:
- Elektromagnetická spoušť reaguje na proudy 3 až 5,5× jmenovitého proudu (In) a vypíná do 0,1 sekundy při náhlém zkratu.
- Tepelná ochrana reaguje na přetížení mezi 1,13 a 1,45× In, čímž chrání vodiče před dlouhodobým zvýšeným proudem.
Tyto mechanismy spolu zajišťují rychlou i spolehlivou ochranu domovní elektroinstalace a odpovídají normě ČSN EN 60898-1.
Technické parametry a rozsah jmenovitých proudů jističů B
Jistič typu B se vyznačuje specifickou vypínací charakteristikou, která umožňuje spolehlivou ochranu domovní elektroinstalace s běžnými spotřebiči. Typické jmenovité proudy pro jističe B se pohybují v rozsahu od 6 A do 63 A, což pokrývá potřeby většiny domácích i lehce průmyslových aplikací. Doporučený průřez vodiče pro tyto jističe je mezi 1,5 a 25 mm², což zajišťuje dostatečnou bezpečnost a kompatibilitu s různými typy kabeláže.
Vypínací schopnost jističe typu B dosahuje až 10 kA, což znamená, že dokáže rychle a bezpečně odpojit obvod při zkratovém proudu do této hodnoty. Tento parametr je kritický pro ochranu připojených zařízení a vedení před poškozením. Jističe jsou dostupné v různých provedeních podle počtu pólů – od jednopólových až po čtyřpólové varianty – což umožňuje jejich široké využití v různých elektroinstalacích.
Charakteristika a funkce jističů typu B
Jistič B16 je nejčastěji používaný typ pro domácí instalace, kde elektromagnetická spoušť jističe reaguje na proudy 3 až 5násobku jmenovitého proudu. Tepelná ochrana jističe zajišťuje ochranu proti přetížení a elektromagnetická spoušť proti zkratům.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Jmenovitý proud (A) | 6-63 | Standardní rozsah pro domovní použití |
| Průřez vodiče (mm²) | 1,5-25 | Typický rozsah pro elektroinstalaci |
| Vypínací schopnost (kA) | Až 10 | Zajišťuje ochranu při zkratovém proudu |
| Počet pólů | 1, 2, 3, 4 | Volba podle typu instalace |
Použití jističů typu B v domácích a kancelářských instalacích
Jistič typu B je nejčastěji používaný v domovní a kancelářské elektroinstalaci pro ochranu obvodů s nízkými spouštěcími proudy. Typické hodnoty jmenovitého proudu jsou 10 A a 16 A, což odpovídá běžným zásuvkovým a světelným okruhům. Díky své vypínací charakteristice jistič B rychle zareaguje na přetížení i zkraty vzniklé v těchto obvodech.
Vypínací charakteristika jističe typu B zahrnuje elektromagnetickou spoušť, která umožňuje spolehlivou ochranu citlivých spotřebičů, například počítačů, televizí, nebo osvětlení. Pro správnou funkci je doporučen průřez vodiče elektroinstalace 1,5 mm² u světelných obvodů a 2,5 mm² u zásuvek, což zajišťuje optimální tepelnou ochranu jističe i vedení.
Kdy použít jistič typu B
- Ochrana zásuvek s běžnými domácími spotřebiči (například vysavač, kuchyňské spotřebiče)
- Světelné obvody v domácnostech a kancelářích
- Elektroinstalace s jmenovitým proudem 10 A a 16 A
- Situace, kde je potřeba rychlá reakce na malé proudové špičky
Tip: Charakteristika jističů typu B se liší od typů C a D, které jsou vhodnější pro průmyslové spotřebiče s vyššími spouštěcími proudy. Pro domácí elektroinstalaci je typ B ideální volbou.
Porovnání jističů typu B s typy C a D
Pro správný výběr jističe je klíčové porozumět rozdílům ve vypínací charakteristice jističů typů B, C a D. Tyto charakteristiky určují, při jakém násobku jmenovitého proudu (In) jistič spolehlivě vypne, a tím ovlivňují vhodnost použití v různých typech elektroinstalací.
Charakteristika jističe typu B
Jistič typu B má vypínací charakteristiku nastavenou na 3-5,5násobek jmenovitého proudu In. Elektromagnetická spoušť jističe reaguje rychle na nízké proudové rázy, což je ideální pro domovní elektroinstalace s běžnými spotřebiči jako osvětlení či zásuvky. Tepelná ochrana jističe zároveň chrání vodiče s menším průřezem.
Charakteristika jističe typu C
Jistič typu C vypíná při proudu 5-10× In, což zohledňuje vyšší náběhové proudy spotřebičů, například motorů, transformátorů nebo větších světelných zdrojů. Tento typ je vhodný pro obvody, kde se očekávají mírné proudové špičky bez rizika nežádoucího vypnutí. Co znamená jistič C v praxi, je schopnost zvládnout tyto špičky bez poklesu bezpečnosti.
Charakteristika jističe typu D
Jistič typu D má vypínací charakteristiku při 10-20násobku In, což jej předurčuje pro průmyslové aplikace s extrémními proudovými rázy, například u velkých motorů nebo jeřábů. Tento typ ochrany umožňuje průchod vysokým spouštěcím proudům bez zbytečného vypnutí, zároveň však zajistí spolehlivou tepelnou ochranu vodičů s větším průřezem.
| Typ jističe | Vypínací charakteristika | Doporučené použití |
|---|---|---|
| B | 3-5,5× In | Domovní elektroinstalace, zásuvky |
| C | 5-10× In | Motory, transformátory, světla |
| D | 10-20× In | Průmyslové stroje, velké motory |
Tip: Častou chybou je použití jističe typu B pro motory s vyšším náběhovým proudem, což může způsobit nežádoucí vypínání. Pro koho se jistič typu B hodí, jsou domácnosti a kanceláře s běžnou elektroinstalací, naopak pro průmyslové stroje se doporučuje typ C nebo D.
Normy a bezpečnostní požadavky pro jističe typu B
Norma a bezpečnostní pravidla jsou klíčová pro správné použití jističů typu B v domovní elektroinstalaci. Dodržování platných předpisů zaručuje ochranu před přetížením a zkratem, které souvisí s vypínací charakteristikou jističe.
Co upravuje norma ČSN EN 60898-1
Norma ČSN EN 60898-1 stanovuje technické parametry a testovací metody pro jističe typu B, včetně jejich vypínací charakteristiky a elektromagnetické spouště jističe. Tato norma definuje limity pro tepelnou ochranu jističe a zajišťuje kompatibilitu s průřezem vodiče elektroinstalace. Dodržování těchto parametrů je nezbytné pro bezpečný provoz v domovních sítích.
Pravidla montáže a revize
Montáž jističů typu B musí provádět kvalifikovaný elektrotechnik podle požadavků vyhlášky 508/2009 Sb. Tato vyhláška upravuje kvalifikaci a odpovědnost osob instalujících a revidujících elektrická zařízení. Správná instalace zahrnuje volbu vhodného jističe, například jistič B16 pro běžné obvody, a kontrolu souladu s průřezem vodiče elektroinstalace. Revize zajišťují, že tepelná ochrana jističe a jeho funkce odpovídají normám a bezpečnostním standardům.
Tip: Častou chybou je použití jističe s nevhodnou charakteristikou, což může vést k nechtěnému vypínání nebo selhání ochrany. Pro jednoduché domovní obvody je vhodný jistič typu B, zatímco pro průmyslové aplikace se doporučují jiné typy, například C nebo D.
Princip činnosti elektromagnetické a tepelné spouště v jističích typu B
Charakteristika jističů typu B vychází především z jejich vypínací charakteristiky, která kombinuje rychlou reakci elektromagnetické spouště a spolehlivou tepelnou ochranu. Tyto dvě složky zajišťují bezpečné vypnutí v případě přetížení nebo zkratu v domovní elektroinstalaci, přičemž respektují parametry průřezu vodiče elektroinstalace a hodnotu jmenovitého proudu, například u jističe B16.
Elektromagnetická spoušť
Elektromagnetická spoušť jističe typu B reaguje na prudký nárůst proudu v rozsahu 3 až 5,5 násobku jmenovité hodnoty (In). Vypnutí elektrického obvodu probíhá velmi rychle, do 0,1 sekundy, čímž se chrání zařízení před zkraty a poškozením. Tento mechanismus je klíčovou součástí, jak funguje jistič typu B a jeho charakteristika zajišťuje citlivou a okamžitou ochranu.
Tepelná ochrana
Tepelná ochrana jističe typu B spouští vypnutí při přetížení, které dosahuje 1,13 až 1,45× In, avšak s časovou prodlevou. Tento princip umožňuje jističům zvládnout krátkodobé přetížení bez zbytečného vypínání a zároveň zabraňuje dlouhodobému přehřívání vodičů. Tepelná ochrana tak zajišťuje spolehlivost a bezpečnost domovní elektroinstalace při běžném provozu.
Dopady teploty okolí na funkci jističů typu B
Teplota okolí má významný vliv na spolehlivost a funkci jističů typu B, které se často používají v domovní elektroinstalaci. Charakteristika jističů typu B zahrnuje tepelnou ochranu jističe, která reaguje na zvýšený proud při přetížení. Vyšší teplota okolí snižuje citlivost tepelné ochrany, což může způsobit opožděné vypnutí nebo naopak nežádoucí vypnutí při nižším zatížení. Naopak špatné chlazení a nadměrné tepelné zatížení zvyšuje riziko přetížení a zkrácení životnosti jističe.
Jak funguje jistič typu B v závislosti na teplotě okolí
- zvýšení teploty zvyšuje tepelný odpor a mění vlastnosti elektromagnetické spouště jističe
- při teplotách nad 30 °C může dojít k posunu vypínací charakteristiky jističe B16
- doporučuje se instalovat jističe tam, kde je zajištěná dostatečná ventilace a standardní podmínky
Tip: Při instalaci v prostorách s nestandardní teplotou volte jističe s rezervou a respektujte normu ČSN EN 60898-1.
Specifické požadavky jističů B pro LED osvětlení a elektronické spotřebiče
Jističe typu B jsou v domovní elektroinstalaci často volbou pro ochranu obvodů s běžným zatížením, avšak u moderních zařízení, jako je LED osvětlení a elektronické spotřebiče, je třeba počítat s jejich specifickými vlastnostmi. Charakteristika jističů typu B zahrnuje citlivost na náběhové proudy, které u LED světel mohou dosahovat až 50-100násobku jmenovitého proudu (In). Tato vysoká špička může aktivovat elektromagnetickou spoušť jističe a způsobit nežádoucí vypínání.
Charakteristika a funkce jističů typu B
- Jistič typu B disponuje nízkou vypínací charakteristikou, vhodnou pro běžné rezidenční obvody bez nadměrných náběhových proudů
- Tepelná ochrana jističe reaguje na dlouhodobé přetížení, elektromagnetická spoušť pak na rychlé proudové špičky
- Při instalaci LED osvětlení s kapacitními filtry je nutné zohlednit možná falešná vypnutí způsobená náběhovými proudy
- Pro obvody s výrazně vyššími náběhovými proudy je vhodnější jistič typu C, který má vyšší hranici spouštění
Výhody jističů s charakteristikou B spočívají v jejich rychlé reakci a přesné ochraně standardních elektrických zařízení, avšak u moderních spotřebičů je třeba volit podle konkrétního zatížení a typu instalace.
Tip: Při použití LED osvětlení doporučuji zkontrolovat průřez vodiče elektroinstalace a odpovídající typ jističe, abyste předešli častým vypínáním.
Časté dotazy
Jaký je rozdíl mezi jističem B16 a C16?
Jistič B16 vypíná při proudu 3-5,5× jmenovitého proudu, C16 při 5-10× jmenovitého proudu, což ovlivňuje jejich vhodnost pro různé spotřebiče.
Co znamená charakteristika jističe B?
Charakteristika B znamená, že jistič vypíná při proudu 3-5,5násobku jmenovitého proudu během cca 0,1 sekundy elektromagnetickou spouští.
Kdy použít jistič typu B?
Jistič typu B se používá pro domácí a kancelářské instalace s nízkými náběhovými proudy, například zásuvky a osvětlení.
Jaký je jmenovitý proud běžných jističů typu B?
Typické jmenovité proudy jističů B jsou v rozmezí 6 až 63 A, nejčastěji 10 A a 16 A.
Jak teplota okolí ovlivňuje funkci jističe typu B?
Vyšší teplota okolí může zvýšit riziko nežádoucího vypnutí jističe B kvůli snížené spolehlivosti tepelných ochran.
Jaký je princip fungování elektromagnetické spouště v jističích B?
Elektromagnetická spoušť spouští vypnutí do 0,1 sekundy při proudu 3-5,5× jmenovitého proudu, chrání tak před zkratovými proudy.
Jaký průřez vodiče se doporučuje pro jistič B16?
Pro jistič B16 se doporučuje průřez měděného vodiče 2,5 mm² pro zásuvkové obvody.
Jaká norma upravuje parametry jističů typu B?
Parametry jističů typu B upravuje norma ČSN EN 60898-1, která stanovuje testovací a bezpečnostní požadavky.
Může jistič typu B způsobit nežádoucí vypnutí u LED osvětlení?
Ano, u LED zdrojů s kapacitními filtry mohou špičky proudu dosahovat až 50-100× jmenovitého proudu, což může jistič B vypnout.
Kdo smí montovat jističe typu B?
Montáž a zásahy do elektroinstalace smí provádět pouze kvalifikovaní elektrotechnici podle vyhlášky 508/2009 Sb.
Jaké jsou hlavní technické parametry jističů typu B?
Jističe typu B mají jmenovitý proud od 6 A do 63 A a vypínací charakteristiku s proudem vypnutí 3 až 5násobkem jmenovitého proudu.
V čem spočívá princip fungování tepelné spouště v jističích typu B?
Tepelná spoušť reaguje na přetížení pomocí bimetalového pásku, který se při zvýšené teplotě ohýbá a spustí vypnutí v řádu sekund až minut.
Jaký vliv má teplota okolí na spolehlivost jističe typu B?
Při vyšší okolní teplotě může dojít ke zkrácení doby vypnutí o několik sekund, protože bimetal se ohřívá rychleji, což ovlivňuje citlivost jističe.
Jaké jsou specifické požadavky jističů typu B pro ochranu LED osvětlení?
Jističe typu B by měly mít sníženou citlivost na proudové špičky LED, obvykle vypínají při 3 až 5násobku jmenovitého proudu, aby se zabránilo nežádoucímu vypnutí.
Jak se liší jističe typu B od typu D v použití?
Jističe typu B jsou určeny pro běžné domácí instalace s nízkými spouštěcími proudy (3-5násobek jmenovitého), zatímco typ D snesou vyšší spouštěcí proudy (10-20násobek) a jsou vhodné pro průmyslové motory.
