Správná pokládka kabelu do země: krok za krokem bez chyb

Správná pokládka elektrického kabelu do země vyžaduje dodržení normy ČSN 33 2000-5-52, která definuje minimální hloubky uložení a nutnost mechanické ochrany. Použití správné chráničky na kabel do země zajistí dlouhodobou bezpečnost rozvodů a zabrání nákladným opravám při nechtěném poškození výkopem.

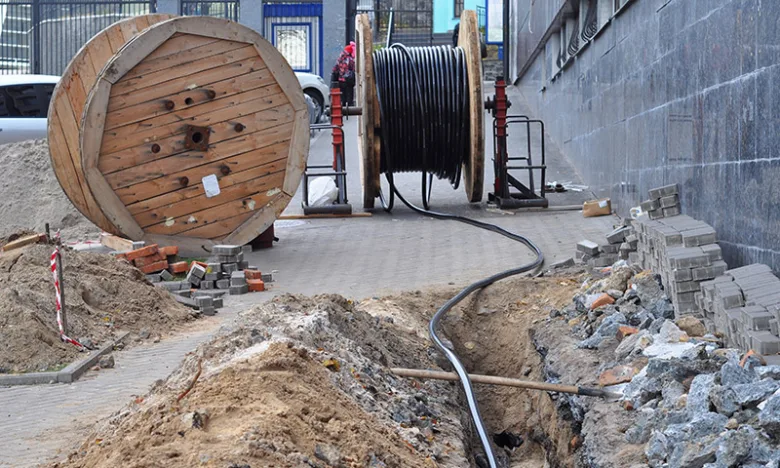

Jak správně připravit výkop pro pokládku kabelu do země

Příprava výkopu je základním krokem, pokud chcete vědět, jak správně položit kabel do země a předejít budoucím poruchám. Výkop musí být veden v přímé linii, mít minimální hloubku 60 cm a dno zbavené ostrých kamenů či suti, aby nedošlo k mechanickému poškození izolace. Správná hloubka zajišťuje uložení v nezamrzající hloubce, což chrání kabel před poškozením mrazem a pohyby půdy.

Doporučené nástroje a materiály pro výkop

Pro ruční hloubení v běžné zahradní zemině využijete rýč, lopatu a krumpáč pro rozrušení tvrdých vrstev. Při větších délkách zvažte pronájem minibagru, který zefektivní postup pokládky kabelu do země. Kromě nářadí si připravte písek pro vytvoření lože, výstražnou fólii a certifikovanou chráničku na kabel do země. Použití ochranných pomůcek, jako jsou pevné rukavice a obuv, považujte za naprostou bezpečnostní nutnost.

Výběr správné hloubky výkopu

Podle normy ČSN 33 2000-5-52 pro uložení kabelů v zemi musí být hloubka pokládky minimálně 60 cm v místech mimo pojezd vozidel. Tato hloubka chrání kabel před náhodným poškozením při běžných zahradních pracích, jako je rytí nebo sázení. Pokud plánujete vést kabel pod příjezdovou cestou nebo chodníkem, norma vyžaduje zvýšení hloubky na minimálně 80 cm. Vždy dbejte na to, aby dno výkopu bylo rovné, čisté a podsypané vrstvou písku o tloušťce 10 cm.

Odborná rada: Častou chybou je pokládka kabelu přímo na ostré kameny nebo stavební suť. Vždy vytvořte pískové lože, které kabel chrání před bodovým zatížením a následným průrazem izolace. Tento postup se hodí pro běžné instalace na zahradě, zatímco pro instalace pod komunikacemi se vždy poraďte s projektantem elektroinstalací.

Otázka: Jaká je minimální vzdálenost od ostatních sítí?

Při pokládce je nutné dodržet minimální vzdálenost 30 cm od jiných inženýrských sítí, jako jsou plyn, voda nebo kanalizace. Toto opatření předchází vzájemnému poškození a komplikacím při budoucích opravách.

Otázka: Jak zajistit bezpečnost při pokládce?

Kromě dodržení hloubky a použití pískového lože je nutné vyhnout se ohybům kabelu s poloměrem menším než 15 cm. Po dokončení instalace doporučuji provést kontrolu izolace pomocí megohmmetru a zajistit revizi dle platných norem.

Jaký kabel a chráničku použít pro uložení kabelu do země

Pro bezpečnou instalaci v exteriéru je klíčový výběr správných komponent, které odolají tlaku zeminy i vlhkosti. Zvolené materiály přímo ovlivňují životnost systému a bezpečnost provozu.

Charakteristika kabelů CYKY a CYKY-J

Při hledání odpovědi na otázku, jaký kabel je vhodný pro uložení do země, vycházejte z norem pro venkovní instalace. Standardem je kabel CYKY, který díky své konstrukci a izolaci splňuje požadavky na odolnost proti vlhkosti a mechanickému namáhání. Verze kabel CYKY-J je ideální pro běžné silové rozvody, neboť obsahuje ochranný žlutozelený vodič. Tyto kabely jsou určeny pro trvalé uložení v zemi, přičemž jejich plášť spolehlivě chrání vnitřní žíly před korozí a průsakem vody.

Výběr a použití chráničky

Jak správně použít chráničku na kabel do země? Základem je použití odolné plastové trubky s minimálním průměrem 40 mm, která kabel chrání před tlakem kamenů a pohybem půdy. Chránička na kabel do země také umožňuje budoucí snadnou výměnu kabelu bez nutnosti kopání.

Odborná rada: Častou chybou je pokládka kabelu bez chráničky v místech, kde hrozí budoucí terénní úpravy nebo přejíždění vozidly. Tento postup se hodí pro trvalé instalace v nezpevněném terénu, ale není vhodný pro místa pod příjezdovými cestami, kde musí být kabel uložen v pevném chráněném vedení.

Jak správně uložit kabel v pískovém loži a zajistit ochranu

Správné uložení kabelu do země vyžaduje dodržení technologického postupu, který chrání izolaci před mechanickým poškozením a pohybem zeminy. Při plánování prací zohledněte, že uložení kabelů v zemi ČSN norma jasně definuje, aby nedošlo k budoucímu zkratu nebo přerušení napájení.

Podkladové pískové lože

Základem bezpečnosti je vytvoření čistého lůžka, které eliminuje tlak ostrých kamenů na izolaci. Na dno výkopu nasypte rovnoměrnou vrstvu písku o tloušťce 10 cm. Teprve na toto pískové lože pokládejte elektrický kabel do země. Písek zajistí pružné uložení a rovnoměrné rozložení váhy nadloží, čímž zásadně snižuje riziko průrazu kabelu vlivem sedání terénu.

Výstražná fólie nad kabelem

Jakmile máte kabel uložen, zasypte jej další 10 cm vrstvou písku. Ve výšce 20 cm nad kabelem následně instalujte výstražnou fólii žluté barvy s nápisem ELEKTŘINA. Tato fólie slouží jako vizuální varování při budoucích výkopových pracích. Pokud se ptáte, jak se správně zakrývá kabel na zemi v místech s vysokým rizikem poškození, použijte vedle fólie také ochranné lišty nebo betonové desky.

Odborná rada: Častou chybou je zasypání výkopu vytěženou zeminou obsahující suť a ostré kameny přímo na kabel. Vždy používejte pouze čistý kopaný písek, jinak riskujete poškození izolace. Tento postup se hodí pro každou elektroinstalaci na zahradě či pozemku, pro průmyslové trasy s vysokým napětím však platí přísnější normy vyžadující certifikované chráničky na kabel do země.

Jak dodržet bezpečnostní normy a vzdálenosti od ostatních sítí

Dodržení technických předpisů zajišťuje dlouhou životnost vedení a předchází nebezpečným poruchám. Správný postup pokládky kabelu do země podle norem vyžaduje precizní plánování trasy a respektování ochranných pásem stávajících sítí.

Normy a pravidla pro pokládku kabelů

Uložení kabelů v zemi norma ČSN 33 2000-5-52 přesně definuje, aby byla zajištěna mechanická ochrana a tepelná odolnost vedení. Při křížení nebo souběhu s jinými inženýrskými sítěmi, jako je plyn, voda nebo kanalizace, musíte dodržet minimální vzdálenost od sítí 30 cm. Vedle českých norem se v odborné praxi často přihlíží k mezinárodním standardům PUE, které specifikují způsoby uložení kabelů v závislosti na typu zeminy a provozním zatížení.

Bezpečnostní opatření při pokládce

Kvalitní bezpečnostní opatření zahrnují nejen používání ochranných pomůcek, ale především technickou kontrolu trasy před zásypem. Každá chránička na kabel do země musí projít vizuální kontrolou celistvosti, případně tlakovým testem v náročných podmínkách. Před definitivním zakrytím výkopu vždy proveďte měření izolačního stavu pomocí přístroje megohmmetr.

• Před zásypem kabelu vždy instalujte výstražnou fólii v barvě odpovídající napěťové hladině.
• Při křížení tras zajistěte vzájemnou izolaci sítí pomocí chráničky nebo betonové desky.
• Ujistěte se, že kabel není v zemi nadměrně napnutý a má dostatečnou rezervu na tepelnou dilataci.

Odborná rada: Častou chybou je nedostatečné hutnění zeminy pod kabelem, což vede k jeho deformaci. Tento postup se hodí pro trvalé instalace, nikoliv pro provizorní řešení, kde nejsou dodrženy normové hloubky uložení.

Jak propojit kabely uložené v zemi

Propojení kabelu, který vede v zemi, vyžaduje absolutní vodotěsnost a mechanickou odolnost. Vlhkost v půdě pronikne i do mikroskopických trhlin, což vede k oxidaci vodičů a následným zkratům. Proto uložení kabelů v zemi norma ČSN vyžaduje použití certifikovaných spojovacích prvků. Pokud řešíte, jak na správné propojení kabelů uložených v zemi, vyhněte se běžným izolačním páskám, které v zemi degradují.

1. Odizolování konců – odstraňte plášť kabelu v délce odpovídající použité spojce bez poškození izolace jednotlivých žil.
2. Mechanické spojení – zajistěte vodiče pomocí šroubových či lisovacích dutinek, které zajistí pevný kontakt.
3. Zalití spojky – aplikujte dvousložkovou licí pryskyřici do připravené formy pro dosažení úplné vodotěsnosti.
4. Zajištění ochrany – vložte zhotovený spoj do revizní šachty nebo jej obalte ochrannou vrstvou, aby chránička na kabel do země nebyla v místě spoje namáhána tahem.

Odborná rada: Častou chybou je nedostatečné očištění povrchu kabelu před aplikací pryskyřice, což znemožní dokonalé přilnutí izolace a způsobí průnik vody do spoje. Tento postup se hodí pro trvalé instalace v zahradě, zatímco pro dočasné připojení doporučuji nadzemní rozvodné krabice s vysokým krytím IP68.

Nejčastější chyby při pokládce kabelu do země a jak se jim vyhnout

Při instalaci elektrického vedení venku často dochází k pochybením, která vedou k trvalému poškození izolace. Nedodržení hloubky pokládky pod 60 cm vystavuje kabel riziku mechanického přerušení při běžné zahradní činnosti. Absence pískového lože o tloušťce alespoň 10 cm způsobuje bodové namáhání kabelu kameny, což následně vede k průrazu pláště. Chránička na kabel do země je nezbytná v místech křížení s komunikacemi či v oblastech s vyšším tlakem zeminy.

• Nedostatečná hloubka pokládky pod 60 cm zvyšuje riziko přeseknutí kabelu při rytí.
• Chybějící pískové lože pod i nad kabelem způsobuje mechanické poškození pláště vlivem kamenů.
• Nedodržení minimální vzdálenosti 30 cm od jiných inženýrských sítí porušuje normu ČSN.
• Absence výstražné fólie znemožňuje budoucí identifikaci vedení při výkopových pracích.

Odborná rada: Vždy instalujte výstražnou fólii 20 cm nad kabelem, aby se předešlo jeho nechtěnému poškození. Tento postup se hodí pro trvalé instalace, zatímco pro dočasné venkovní přívody jsou vhodnější jiné způsoby uložení kabelů. Častá chyba: zasypání kabelu zeminou přímo z výkopu bez očištění od ostrých kamenů.

Jak detekovat a lokalizovat kabely v zemi po jejich položení

Lokalizace kabelů v zemi je nezbytná pro budoucí údržbu kabelů a bezpečné plánování dalších terénních úprav. Správné postupy detekce kabelů vám ušetří náklady na opravy a předejdou nechtěnému poškození vedení.

Princip elektromagnetické lokalizace

Lokalizace kabelů probíhá pomocí elektromagnetického lokalizátoru, který vysílá specifický signál do kovového jádra vodiče. Přístroj následně snímá magnetické pole vytvářené tímto signálem, což vám umožní přesně určit polohu a hloubku, v níž je elektrický kabel do země uložen, i když nemáte k dispozici původní projektovou dokumentaci.

Použití trasovacích přístrojů

Trasování kabelů pomocí specializovaného trasovacího přístroje usnadňuje údržbu a opravy v místech, kde je nutné provést nový výkop. Tento nástroj identifikuje přesnou trasu kabelu pod povrchem, což eliminuje riziko jeho přeseknutí a zajišťuje, že uložení kabelů v zemi odpovídá normě ČSN pro bezpečný provoz.

Otázka: Jaká je minimální hloubka pro uložení kabelu do země?

Minimální hloubka pokládky kabelu do země je 60 cm, při průchodu pod vozovkou nebo chodníkem se doporučuje 80 cm.

Otázka: Jaký kabel je vhodný pro uložení do země?

Doporučuje se kabel CYKY nebo CYKY-J, které jsou odolné proti vlhkosti a vhodné pro venkovní uložení.

Otázka: Proč je důležité použít pískové lože při pokládce kabelu?

Pískové lože o tloušťce minimálně 10 cm chrání kabel před mechanickým poškozením ostrými kameny a zajišťuje stabilitu.

Otázka: Jaká je minimální vzdálenost kabelu od ostatních inženýrských sítí?

Minimální vzdálenost kabelu od plynů, vody nebo kanalizace je 30 cm, aby nedošlo k poškození nebo komplikacím.

Otázka: Jak se správně používá chránička na kabel do země?

Kabel se vede v plastové chráničce o minimálním průměru 40 mm, která chrání kabel a umožňuje jeho snadnou výměnu v budoucnu.

Otázka: Jaká je funkce výstražné fólie při pokládce kabelu?

Výstražná žlutá fólie s nápisem ELEKTŘINA se ukládá cca 20 cm nad kabelem a slouží k vizuální ochraně před poškozením kabelu.

Otázka: Jak se propojují kabely uložené v zemi?

Spojování kabelů vyžaduje použití vodotěsných spojek a izolačních materiálů, které zajistí dlouhodobou bezpečnost a funkčnost spoje.

Otázka: Jak lze detekovat kabely položené v zemi?

Kabely lze lokalizovat pomocí elektromagnetických lokalizátorů a trasovacích přístrojů, což usnadňuje údržbu a prevenci poškození.

Otázka: Jaké jsou nejčastější chyby při pokládce kabelu do země?

Nejčastější chyby jsou nedodržení hloubky pod 60 cm, absence pískového lože, nepoužití chráničky a výstražné fólie, a nedodržení minimální vzdálenosti 30 cm od jiných sítí.

Otázka: Jaké nástroje jsou potřeba pro správnou pokládku kabelu do země?

Pro výkop a pokládku kabelu jsou potřeba rýč, lopata, motyka, případně mechanizace, ochranné rukavice a měřicí pásmo.

Otázka: Jak správně připravit výkop pro pokládku kabelu do země?

Výkop by měl mít minimální hloubku 60 cm a šířku alespoň 20 cm, dno výkopu je nutné vyrovnat a vysypat pískem o tloušťce cca 10 cm pro ochranu kabelu.

Otázka: Jak zjistit, kudy vedou kabely v zemi před výkopem?

Používá se speciální kabelový detektor, který umožňuje lokalizovat kabely do hloubky až 1 metr, čímž se zabrání jejich poškození při výkopových pracích.
