Tabulka označení napájecích vodičů a barevné kódování kabelů

Správné barevné značení vodičů přímo určuje bezpečnost každé elektroinstalace a pomáhá předcházet nebezpečným zkratům či úrazům elektrickým proudem. Aktuální norma ČSN EN 60446 stanovuje přesné barvy napájecích vodičů, které musíte při zapojování elektrických obvodů bezpodmínečně dodržet.

Standardní barevné kódování napájecích vodičů v elektroinstalaci

Barevné značení vodičů v elektroinstalaci se řídí normami ČSN IEC 60445 ed.6 a ČSN 33 2000-5-51 ed.2, které zajišťují bezpečnost a přehlednost zapojení. Každý vodič v kabelu má svou specifickou funkci určenou barvou izolace, což je klíčové pro správnou instalaci a údržbu elektrických zařízení.

Jaké jsou standardní barvy napájecích vodičů v elektroinstalaci?

V elektroinstalaci se standardně používají barvy napájecích vodičů, které jednoznačně určují jejich roli v obvodu. Fázové vodiče L1, L2 a L3 jsou barevně odlišeny, neutrální vodič N je vždy modrý a ochranný vodič PE má nezaměnitelnou žlutozelenou kombinaci. Tato barevná norma je závazná podle platné české legislativy a normy ČSN pro veškeré nové instalace.

Odborná rada: Častá chyba při zapojování vzniká záměnou modrého vodiče, který nesmí být nikdy použit jako fázový. Pokud v instalaci narazíte na starší vodiče PEN, které plní funkci pracovního i ochranného vodiče, vždy je označte žlutozelenou barvou po celé délce nebo na koncích podle platné ČSN.

Jaké jsou barvy fází L1, L2 a L3 v elektrických kabelech?

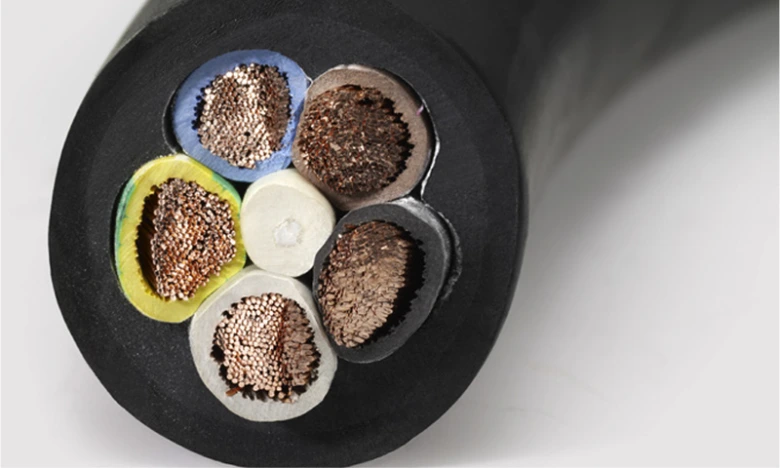

Fázové vodiče jsou barevně rozlišeny následovně: fázový vodič L1 má barvu hnědou, fázový vodič L2 černou a fázový vodič L3 šedou. Toto barevné kódování vodičů umožňuje snadnou identifikaci jednotlivých fází v třífázových rozvodech a zajišťuje správné fázování motorů i spotřebičů. Použití barevného značení vodičů podle ČSN je nezbytné pro bezpečnost elektroinstalace a předcházení nebezpečným zkratům.

Který kabel je plus a který mínus v elektrickém kabelu?

V DC napájecích systémech se pro označení kladného vodiče používá červená barva, zatímco záporný vodič je označen barvou modrou nebo černou. Toto značení pomáhá správně identifikovat polaritu a zabránit chybám při zapojení, které by mohly poškodit citlivou elektroniku. Rozlišení polarity je zásadní u fotovoltaických systémů nebo nízkonapěťových rozvodů, kde záměna vodičů vede k okamžitému selhání připojeného zařízení.

Návod na správné označení napájecích vodičů v elektroinstalaci

Správné označení vodičů vychází z platných norem, kdy každý vodič v CYKY kabelu musí odpovídat své funkci. Přeznačování vodičů je přípustné pouze v odůvodněných případech, kdy je nutné zachovat integritu ochranného vodiče PE. Pozor: Ochranný vodič žlutozelené barvy nesmí být nikdy přeznačen na jinou funkci. Pro koho se tato pravidla hodí? Jsou určena pro elektrikáře a techniky při revizích, zatímco laikům doporučuji konzultaci s odborníkem před jakýmkoliv zásahem do rozvodné sítě.

Jak číst tabulku označení napájecích vodičů a kabelů

Správná orientace v instalaci vyžaduje znalost norem ČSN 33 2000-5-51 ed.2 a ČSN IEC 60445 ed.6, které definují barevné značení vodičů v elektroinstalaci. Přehledná tabulka označení napájecích vodičů a jejich barevného kódování vám umožní přesně identifikovat jednotlivé žíly v běžných CYKY kabelech i speciálních rozvodech.

Tabulky barevného kódování vodičů

Každá tabulka barevného označení musí respektovat normu ČSN IEC 60445, která sjednocuje značení pro AC i DC napájení. Vodič PEN, který plní funkci ochranného i nulového vodiče, je označen žlutozelenou barvou s modrým označením na koncích.

Interpretace barevného kódování

Při práci s elektroinstalací je nutné vědět, jak číst označení kabelů, aby nedošlo k záměně mezi AC a DC obvody. Barevné kódování vodičů je klíčové pro bezpečnost, proto u vodiče PEN dbejte na správné doplnění modrého značení po celé délce nebo na koncích.

Častá chyba: Záměna modrého vodiče N za fázový, což může vést k úrazu elektrickým proudem nebo poškození připojených spotřebičů. Tato interpretace se hodí pro běžnou domovní elektroinstalaci, ale pro průmyslové systémy s vysokým napětím vždy vyžadujte projektovou dokumentaci.

Na co si dát pozor: Staré hliníkové rozvody mohou mít odlišné barvy, kde černá často plnila roli nulového vodiče, proto vždy ověřte napětí dvoupólovou zkoušečkou. Pamatujte, že přeznačování vodičů je možné pouze za definovaných podmínek a například černý vodič nelze nikdy přeznačit na ochranný vodič PE. Kabel CYKY-J s ochranným vodičem nelze zaměnit za CYKY-O, neboť byste porušili bezpečnost elektroinstalace podle platné normy. Pokud si nejste jisti identifikací vodičů, vždy konzultujte postup s revizním technikem.

Barevné značení v průmyslových a speciálních instalacích

Průmyslová elektroinstalace vyžaduje přísné dodržování norem, aby byla zajištěna bezpečnost elektroinstalace při údržbě i provozu. Zatímco běžné kabely CYKY v domácnostech sledují jednotné barevné kódování kabelů, průmyslové systémy často využívají specifické značení vodičů podle ČSN 33 2000-5-51 pro rozlišení různých napěťových hladin a signálních obvodů.

Specifika barevného značení signálních vodičů

Signální vodiče a řídicí vodiče v průmyslu nepodléhají tak striktnímu barevnému sjednocení jako silové napájecí kabely. Často se zde setkáte s číselným značením na izolaci, které usnadňuje identifikaci v komplexních rozvaděčích. Barevné značení vodičů u těchto systémů slouží k rychlému odlišení datových toků od napájení.

• Bílé nebo šedé vodiče jsou běžně vyhrazeny pro řídicí obvody.
• Signální vodiče nesmí mít stejnou barvu jako ochranný vodič (zeleno-žlutá).
• Číslování izolace nahrazuje chybějící barevné kódování u vícejádrových kabelů.

Rozdíly oproti domácím instalacím

Domácí elektroinstalace využívá standardizované barvy napájecích vodičů, kde hnědá nebo černá značí fázi, modrá pracovní nulu a zeleno-žlutá vodič PEN. Průmyslová elektroinstalace oproti tomu pracuje s více fázemi, kdy se pro barevné značení vodičů pro fáze L1, L2 a L3 v elektrických kabelech používá kombinace hnědé, černé a šedé barvy.

Odborná rada: Pozor na přeznačování vodičů; v průmyslu se starší systémy mohou lišit od aktuální normy, proto vždy ověřte skutečný potenciál měřením. Tento systém se hodí pro techniky provádějící servis, nikoliv pro laiky bez elektrotechnické kvalifikace.

Pravidla a postupy přeznačování vodičů

Přeznačování vodičů v elektroinstalaci podléhá přísným pravidlům, která určuje platná elektroinstalace norma a značení vodičů podle ČSN. Jakékoli úpravy barevného kódování kabelů musí zajistit jednoznačnou identifikaci všech žil pro zvýšení bezpečnosti elektroinstalace. Základním pravidlem je, že ochranný vodič PE musí být vždy zelenožlutý a nulový vodič N modrý.

Odborná rada: Černý vodič nelze přeznačit na ochranný vodič PE, protože tato barva je vyhrazena pro fázové vodiče.

Při práci s kabely dodržujte následující postupy:

• Vodič PEN lze přeznačit na ochranný vodič PE nebo střední vodič N, pokud je správně označen na obou koncích.
• Barevné značení vodičů pro fáze L1, L2 a L3 v elektrických kabelech nesmí být nikdy zaměněno za ochranný vodič.
• Přeznačování vodičů je přípustné pouze pomocí trvanlivého označení, jako jsou smršťovací bužírky nebo barevné pásky.

Častá chyba: Použití izolační pásky, která se vlivem tepla uvolní a způsobí nejednoznačnost instalace. Tento postup se nehodí pro trvalé značení, naopak je vhodný pouze pro dočasné identifikace při servisu. Pokud si nejste jisti správným označením, vždy konzultujte aktuální tabulku s označením napájecích vodičů a jejich barevným kódováním.

Časté chyby a bezpečnostní rizika při barevném označování vodičů

Chyby v barevném značení vodičů přímo ohrožují bezpečnost elektroinstalace a zvyšují riziko úrazu elektrickým proudem či vzniku požáru. Neoprávněné barevné přeznačování vodičů je v přímém rozporu s normou ČSN IEC 60445 ed.6. Pokud instalatér použije pro fázový vodič barvu vyhrazenou pro ochranný nebo nulový vodič, vytváří kritické riziko pro každého, kdo bude v budoucnu provádět servisní zásah. Záměna ochranného vodiče (žlutozelená) za pracovní vodič je nepřípustná a představuje fatální selhání bezpečnosti elektroinstalace.

Rizika nesprávné identifikace vodičů

• Barevné přeznačování vodičů bez aktualizace projektové dokumentace vytváří skrytá rizika pro revizní techniky a další elektrikáře.
• Použití vodičů s nesprávnou izolací pro rozvody PEN vede k selhání ochranné funkce sítě, neboť vodič PEN musí splňovat specifické požadavky na průřez a barevné kódování.
• Chybějící nebo nečitelné označení konců vodičů v rozvaděčích prodlužuje dobu diagnostiky a zvyšuje pravděpodobnost nechtěného zkratu při manipulaci.
• Nedodržení poměru barev u žlutozeleného vodiče (30 až 70 % plochy na každých 15 mm délky) znemožňuje rychlou vizuální identifikaci ochranného vodiče.

Odborná rada: Při jakýchkoliv úpravách v instalaci vždy ověřte skutečnou funkci vodiče dvoupólovou zkoušečkou napětí, nikoliv pouze podle barvy izolace. Barevné kódování kabelů je informativní, avšak v instalacích realizovaných před rokem 1995 se barvy napájecích vodičů v elektroinstalaci často neshodují s dnešními standardy.

Častá chyba: Používání izolační pásky pro přeznačování vodičů v místech, kde to norma nepovoluje, nebo použití nevhodného barevného odstínu, který neodpovídá vzorníku RAL pro daný typ vodiče.

Pro koho se to hodí vs pro koho NE: Dodržování barevného značení podle ČSN je nezbytné pro každého, kdo instaluje nové rozvody nebo provádí rekonstrukci elektroinstalace v bytových a komerčních objektech. Naopak, u historických instalací (např. hliníkové rozvody s odlišným kódováním) je spoléhání se výhradně na barvy nebezpečné a vždy musí předcházet fyzické měření a ověření zapojení v každé krabici.

Časté dotazy k tabulkám označení napájecích vodičů a barevnému kódování kabelů

Otázka: Jaké jsou standardní barvy fázových vodičů L1, L2 a L3?

Fázové vodiče L1, L2 a L3 mají podle normy ČSN IEC 60445 ed. 6 hnědou, černou a šedou barvu. Toto barevné kódování kabelů zajišťuje jednoznačnou identifikaci v třífázové elektroinstalaci.

Otázka: Jaká barva označuje neutrální vodič?

Neutrální vodič (N) musí být vždy modrý. Tato barva je vyhrazena výhradně pro střední nebo nulový vodič.

Otázka: Jaká je barva ochranného vodiče PE?

Ochranný vodič PE je povinně žlutozelený. Barevné značení vodičů vyžaduje, aby tato kombinace byla na délce 15 mm pokryta 30 až 70 procenty žluté barvy.

Otázka: Jak se označuje vodič PEN?

Vodič PEN, který kombinuje funkci ochranného a nulového vodiče, musí být žlutozelený s modrými konci. Použití vodiče PEN je přípustné pouze u pevných instalací s průřezem minimálně 10 mm2 mědi.

Otázka: Jaké barvy se používají pro DC napájení?

Pro stejnosměrné (DC) napájení se obvykle používá červená pro kladný pól (+) a bílá nebo černá pro záporný pól (-).

Otázka: Je možné přeznačit černý vodič na ochranný PE?

Ne, přeznačení černého vodiče na ochranný vodič PE není podle bezpečnostních norem povoleno. Ochranný vodič musí být vždy žlutozelený.

Otázka: Kde najdu normy pro barevné značení vodičů?

Základní pravidla stanovuje norma ČSN IEC 60445 a pro instalace v budovách norma ČSN 33 2000-5-51. Tyto dokumenty tvoří závazný rámec pro bezpečnou elektroinstalaci.

Otázka: Jaká je teplotní odolnost izolace vodičů?

Standardní PVC izolace běžných CYKY kabelů odolává teplotám do 70 °C. Speciální typy izolací mohou snášet trvalé zatížení až do 90 °C.

Otázka: Jak se správně čte tabulka barevného označení kabelů?

Tabulka s označením napájecích vodičů a jejich barevným kódováním přiřazuje ke každé barvě konkrétní funkci. Vždy ověřte, zda se jedná o AC nebo DC rozvodnou síť.

Otázka: Jaké jsou nejčastější chyby při barevném označování vodičů?

Častá chyba: záměna modrého vodiče za fázový nebo použití nevhodné barvy pro ochranný vodič. Pozor na to, že nedostatečné nebo nečitelné značení zvyšuje riziko úrazu elektrickým proudem.

Otázka: Jaké jsou rozdíly mezi starým a novým barevným značením vodičů v ČR?

Starší instalace často používaly červenou barvu pro fázi. Současné značení vodičů podle ČSN striktně vyžaduje hnědou, černou a šedou pro fázové vodiče.

Otázka: Jaké jsou barevné kódy vodičů v automobilové elektroinstalaci?

Automobily využívají specifické normy, kde červená značí plus a černá nebo hnědá minus. Doporučuji vždy nahlédnout do servisního manuálu konkrétního vozidla.

Otázka: Jak správně číst tabulku barevného označení kabelů?

Tabulka barevného kódování kabelů pro fáze a nulové vodiče se čte podle účelu instalace. Rozlišujte mezi silovým vedením v budovách a ovládacími obvody.

Otázka: Jaká jsou pravidla pro přeznačování vodičů, pokud je to nutné?

Přeznačování vodičů je možné pomocí barevných návleků nebo pásek u konců vodičů. Tato úprava nesmí narušit integritu izolace a musí být trvalá.

Otázka: Jaké jsou barevné kódy vodičů v průmyslových instalacích?

Průmysl využívá kromě standardních barev i specifické značení, například oranžovou pro obvody pod napětím i při vypnutí hlavního vypínače. Pro koho se to hodí: tyto speciální kódy jsou určeny výhradně pro kvalifikované pracovníky údržby.
