Jak správně odvádět kondenzát z plynového kondenzačního kotle

Kondenzát z plynového kotle vyžaduje správné napojení na kanalizační systém, aby se předešlo korozi potrubí a poškození samotného zařízení. Správné technické řešení odvodu kondenzátu z kotle zahrnuje výběr odolných materiálů a v případě potřeby využití čerpadla kondenzátu pro bezpečné překonání výškových rozdílů.

Množství a vlastnosti kondenzátu z kondenzačního kotle

Běžný kondenzační kotel vyprodukuje během jedné hodiny provozu přibližně 1 až 2 litry kondenzátu. Tato odpadní kapalina dosahuje teploty v rozmezí 20 až 30 °C a vyznačuje se kyselým pH v hodnotách 3 až 4. Právě nízké pH kondenzátu znamená, že látka je mírně korozivní, což zásadně ovlivňuje výběr komponent pro odvod kondenzátu z kotle. Při řešení otázky, kolik kondenzátu vyprodukuje běžný kondenzační kotel a kam ho odvádět, musíte vždy volit materiály odolné vůči kyselému prostředí, aby nedocházelo k degradaci systému.

Správné fungování odvodu kondenzátu u kondenzačního kotle vyžaduje dodržení následujících technických parametrů:

• Kyselost kapaliny vyžaduje výhradně plastové potrubí pro kondenzát (např. PP, PE nebo PVC), neboť kovové materiály by vlivem nízkého pH podlehly rychlé korozi.
• Při instalaci vždy využijte sifon s dostatečnou výškou vodního sloupce, který zabrání průniku spalin do interiéru a zajistí správné napojení kondenzátu na kanalizaci.
• Pokud není přirozený spád potrubí (doporučuje se minimálně 1 až 2 cm na metr délky) dostatečný, musíte k systému připojit čerpadlo kondenzátu pro bezpečné přečerpání odpadní vody do kanalizačního řadu.
• Pro ochranu proti zamrznutí při vedení odpadu nevytápěnými prostory zajistěte tepelnou izolaci potrubí, protože kondenzát má nízkou výstupní teplotu a při poklesu pod bod mrazu by došlo k ucpání odtoku.

Odborná rada: Pokud výkon kotle přesahuje 200 kW, je dle norem nutná neutralizace kondenzátu pomocí neutralizačního boxu před jeho vypuštěním do veřejné kanalizace, aby nedocházelo k poškozování potrubního systému. Pro běžné domácí instalace do 200 kW postačí přímé napojení do vnitřní odpadní kanalizace z polypropylenu nebo PVC.

Častá chyba: Použití měděných nebo pozinkovaných trubek pro odvod, které v kontaktu s kyselým kondenzátem korodují a způsobují netěsnosti v domovních rozvodech.

Toto řešení se hodí pro majitele rodinných domů s dostupným kanalizačním odpadem v blízkosti kotelny, zatímco pro objekty bez možnosti samospádového odtoku je nezbytná instalace přečerpávací stanice. Naopak pro systémy, kde nelze zajistit odolné plastové potrubí nebo kde by kondenzát mohl přijít do styku s citlivými materiály, se tento typ kotle bez dodatečných úprav odvodu nehodí.

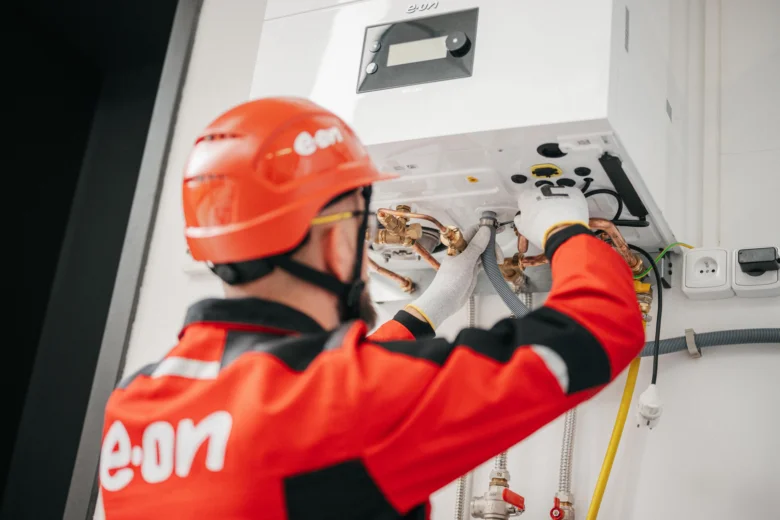

Jak správně napojit odpad kondenzátu na kanalizaci

Při řešení otázky, kam se odvádí kondenzát z kotle, je nejvhodnějším řešením přímé napojení na splaškovou kanalizaci pomocí odolného plastového systému. Správné technické provedení zaručuje bezpečný odvod kyselých zbytků spalování a brání poškození vnitřních komponentů kotle.

Jak připojit kondenzát z kondenzačního kotle na kanalizaci?

Pro správné napojení kondenzátu na kanalizaci použijte výhradně plastové potrubí z materiálů jako PVC, PP nebo PE, které dlouhodobě odolávají nízkému pH. Minimální spád potrubí musí činit 2 %, aby byl zajištěn plynulý samovolný odtok a nedocházelo ke zpětnému hromadění kapaliny v sifonu kotle.

1. Instalace sifonu – zajistěte, aby byl sifon kotle vždy naplněn vodou, čímž zabráníte úniku spalin do interiéru.
2. Napojení potrubí – propojte vývod kondenzátu s odpadním potrubím pomocí těsné plastové tvarovky.
3. Kontrola sklonu – ověřte, zda má celé plastové potrubí pro kondenzát konstantní spád směrem k odpadu.
4. Zajištění přístupu – instalujte čistící kus na snadno dostupné místo pro případnou údržbu systému.

Odborná rada: Častou chybou je nedostatečný spád nebo použití kovových trubek, které kvůli kyselosti kondenzátu rychle podléhají korozi. Pokud kotel instalujete v podsklepených prostorech pod úrovní kanalizačního potrubí, využijte speciální čerpadlo kondenzátu, které vodu spolehlivě vytlačí do odpadu.

Kam odvádět kondenzát z kondenzačního kotle?

Kondenzát plynový kotel produkuje v závislosti na výkonu a teplotě vratné vody, přičemž běžný provoz vygeneruje přibližně 1 až 1,5 litru kapaliny na 1 m³ spáleného plynu. Vzhledem k hodnotám pH v rozmezí 3 až 4 se jedná o kyselou kapalinu, kterou nelze vypouštět do dešťové kanalizace nebo veřejných vodotečí. Odvod kondenzátu z kotle patří výhradně do vnitřní splaškové kanalizace budovy. Pokud je pH kondenzátu problémem pro váš typ odpadního systému, je nutná instalace zařízení pro neutralizaci kondenzátu, které kyselost vody upraví na bezpečnou úroveň. Pro koho se toto řešení hodí? Je nezbytné pro všechny domácnosti napojené na malou domovní čistírnu odpadních vod, kde by kyselý kondenzát mohl zahubit čistící bakterie. Pro běžnou městskou kanalizaci je přímé napojení bez neutralizace obvykle bezpečné a technicky dostačující.

Funkce a instalace čerpací stanice pro kondenzát

Pokud gravitační spád neumožňuje přímý odvod kondenzátu z kotle do kanalizace, stává se čerpadlo kondenzátu nezbytným technickým prvkem. Správná volba komponent a jejich instalace zajistí bezproblémový provoz bez rizika zpětného zatékání nebo poškození kotle.

Kdy je čerpací stanice nutná?

Čerpací stanice představuje jediné efektivní řešení v situacích, kdy se kotel nachází pod úrovní kanalizačního potrubí nebo v prostorách bez možnosti přirozeného spádu. Čerpadlo kondenzátu v těchto případech aktivně přečerpává kapalinu do výše položené kanalizace. Tento systém oceníte zejména v suterénních kotelnách, kde by jinak odvod kondenzátu z kotle nebyl technicky možný.

Základní postup instalace čerpací stanice

Při montáži postupujte podle technické dokumentace výrobce, neboť správný návod na správné napojení kondenzátu z kondenzačního kotle je klíčový pro životnost zařízení. Instalace čerpací stanice vyžaduje pečlivé propojení sběrné nádoby s výstupem kotle pomocí hadice odolné vůči kyselému prostředí.

1. Umístění nádoby – zajistěte vodorovnou polohu pod výstupem kondenzátu z kotle.
2. Napojení odpadu – připojte hadici do kanalizace s využitím sifonu proti zápachu.
3. Elektrické připojení – zapojte čerpadlo do zásuvky s odpovídajícím jištěním dle štítku.
4. Testování – naplňte nádobu vodou a ověřte automatické sepnutí plovákového spínače.

Odborná rada: Pravidelná údržba čerpací stanice, zahrnující čištění sběrné nádrže od usazenin, je nezbytná alespoň jednou ročně před zahájením topné sezóny.

Tip: Při instalaci vždy zvažte, zda není nutná neutralizace kondenzátu, zejména pokud provozujete kotel s výkonem nad 25 kW nebo pokud materiál kanalizačního potrubí vyžaduje ochranu před kyselou reakcí kondenzátu. Častá chyba spočívá v použití běžných kovových trubek, které vlivem kondenzátu rychle podléhají korozi. Tento systém se hodí pro domovní kotelny, nikoliv však pro průmyslové provozy s vysokou produkcí kyselých látek.

Materiály a ochrana potrubí pro odvod kondenzátu

Správný výběr materiálů a zajištění tepelné stability potrubí jsou klíčové pro bezproblémový odvod kondenzátu z kotle. Při instalaci systému je nutné zohlednit agresivní chemické složení kapaliny a vnější teplotní podmínky.

Jaké materiály jsou vhodné pro potrubí odvodu kondenzátu?

Pro odvod kondenzátu z kondenzačního kotle se výhradně používají plastové materiály, které vykazují vysokou odolnost vůči nízkému pH. Kyselý kondenzát, který vzniká při provozu plynového kondenzačního kotle, dosahuje hodnot pH v rozmezí 3 až 4. Použití kovových trubek je nepřípustné, neboť kyselé prostředí způsobuje rychlou korozi a následné netěsnosti systému. Mezi doporučené materiály potrubí pro kondenzát patří:

• Polypropylen (PP)
• Polyethylen (PE)
• Polyvinylchlorid (PVC)

Tyto plasty jsou lehké, snadno se spojují a jejich korozivzdornost zaručuje dlouhou životnost instalace. Pokud je neutralizace kondenzátu součástí systému, potrubí za neutralizačním boxem již není tak silně namáháno kyselým prostředím. Přesto doporučuji i v těchto úsecích setrvat u plastových komponentů pro zachování celistvosti systému. Častá chyba: instalace měděných či pozinkovaných kolen v místech, kde dochází ke kontaktu s kondenzátem, což vede k destrukci spojů během jedné až dvou topných sezón.

Jak chránit potrubí odvodu kondenzátu proti zamrznutí?

Ochrana potrubí proti zamrznutí je kritická v případech, kdy trasa odvodu prochází nevytápěnými prostorami nebo vnější stěnou. Teplota kondenzátu při výstupu z výměníku se pohybuje mezi 20 až 30 stupni Celsia, ale při průchodu neizolovaným potrubím v zimním období prudce klesá pod bod mrazu. Zmrzlá kapalina okamžitě zastaví odtok, což vede k zaplavení spalovací komory a následné korozi kotle nebo vypnutí bezpečnostní automatiky.

Pro spolehlivé řešení doporučuji následující opatření:

• Instalace tepelné izolace s uzavřenou buněčnou strukturou o tloušťce minimálně 10 až 20 mm.
• Vedení potrubí v dostatečném spádu, minimálně 1 cm na metr délky, pro zajištění plynulého odtoku.
• Použití samoregulačního elektrického vyhřívání u úseků vystavených extrémním mrazům.

Odborná rada: Pokud musíte potrubí vést v místech s rizikem mrazu, zajistěte, aby v něm nezůstávala stojatá voda. V situacích, kdy nelze dodržet přirozený spád, je nutné instalovat čerpadlo kondenzátu, které kapalinu z potrubí aktivně odčerpá do odpadu.

Důsledky nesprávného odvodu kondenzátu

Nesprávný odvod kondenzátu z kotle představuje vážné riziko pro celou otopnou soustavu i objekt. Kondenzát plynový kotel produkuje v objemu přibližně 1 až 1,5 litru na jeden metr krychlový spáleného zemního plynu. Pokud tento kyselý roztok odtéká mimo určené trasy, agresivně narušuje materiály potrubí pro kondenzát a způsobuje rychlou korozi kotle i kovových prvků v okolí. Častá chyba spočívá v podcenění pH hodnoty kondenzátu, která se pohybuje mezi 3 a 5.

Při nesprávném napojení kondenzátu na kanalizaci může dojít k poškození konstrukcí podlah nebo stěn vlivem vzlínající vlhkosti. Pokud není instalována neutralizace kondenzátu, kyselá kapalina postupně leptá betonové odpady a litinové potrubí. V případech, kdy nelze využít gravitační spád, je nutné čerpadlo kondenzátu, jinak hrozí zpětné vzdutí vody do výměníku. Čím hrozí nesprávný odvod kondenzátu z kondenzačního kotle nejvíce, jsou nákladné opravy zkorodovaných částí a sanace vlhkého zdiva.

Tip: Vždy kontrolujte těsnost všech spojů a sklon potrubí minimálně 1 cm na metr délky, aby nedocházelo k hromadění kapaliny v potrubí. Pokud instalujete zařízení v prostorách bez přímého odpadu, zvažte použití neutralizačního boxu, který ochrání vaši kanalizaci před agresivním působením kondenzátu.

Vyvložkování komína a spalinové cesty pro kondenzační kotel

Každý kondenzační kotel vyžaduje vyvložkování komína materiálem, který odolá agresivnímu prostředí s pH 3 až 4. Běžný zděný komín není pro provoz kondenzační techniky vhodný, protože kyselý kondenzát vznikající při ochlazení spalin pod rosný bod rychle rozrušuje zdivo i maltu. Pro spalinovou cestu se proto používají certifikované systémy z nerezové oceli nebo odolných plastů (PP, PE), které zajistí bezpečný odvod spalin a zároveň umožní řízený odvod kondenzátu z kotle do odpadního systému.

Při instalaci je nutné zajistit správný sklon vložky směrem ke kotli, aby kapalina nestékala zpět do spalovací komory, kde by mohla způsobit korozi kotle. Kouřovod kondenzačního kotle musí být vždy těsný, aby nedocházelo k úniku spalin do interiéru. Při plném výkonu kotle vzniká cca 1 až 2 litry kondenzátu za hodinu, proto musí být napojení kondenzátu na kanalizaci provedeno plastovým potrubím s dostatečným spádem, aby nedocházelo k ucpání nečistotami.

Odborná rada: Častá chyba spočívá v podcenění revize spalinové cesty po instalaci vložky. Revizní technik musí potvrdit těsnost a správné napojení kondenzátu na kanalizaci, případně ověřit, zda je nutná neutralizace kondenzátu v závislosti na typu odpadního potrubí a místních předpisech. Pamatujte, že revize spalinové cesty je zákonně povinná každé 2 roky.

Pro koho se toto řešení hodí: Vyvložkování je nezbytné pro každou instalaci kondenzačního kotle do stávajícího komínového tělesa, kde hrozí koroze kotle vlivem zpětného toku kyselé kapaliny. Pro novostavby s certifikovanými systémovými komíny se tato potřeba obvykle nevyskytuje, neboť jsou tyto komíny již z výroby vybaveny vnitřní vložkou odolnou vůči kondenzátu a mají vyřešený odvod kondenzátu z kotle.

Optimální teplota vratné vody a efektivita kondenzace

Efektivní provoz kondenzačního kotle závisí přímo na schopnosti systému ochladit spaliny pod rosný bod. Právě zde pochopíte, jak správně funguje odvod kondenzátu u kondenzačního kotle v souvislosti s teplotním spádem. Pokud je teplota vratné vody udržována pod hranicí 55 až 60 stupňů Celsia, dochází k intenzivní kondenzaci vodní páry, což uvolňuje latentní teplo a výrazně zvyšuje účinnost kotle.

Ideálních provozních parametrů dosáhnete při teplotě vratné vody kolem 32 stupňů Celsia, kdy systém pracuje s nejvyšší možnou efektivitou. V takovém režimu může účinnost kotle dosáhnout až 110 procent oproti výhřevnosti paliva. Při návrhu instalace nezapomínejte, že odvod kondenzátu z kotle vyžaduje správné spádování a odolné materiály potrubí pro kondenzát, jako je polypropylen nebo nerezová ocel.

Odborná rada: Častá chyba spočívá v nastavení příliš vysoké teploty otopné vody, která kondenzaci zcela zastaví. Pro dosažení maximálních úspor doporučuji využít ekvitermní regulaci, která automaticky snižuje teplotu otopné vody podle aktuální venkovní teploty. Pro koho se tento systém hodí? Je ideální pro podlahové vytápění nebo nízkoteplotní radiátory, zatímco u starších vysokoteplotních systémů bude přínos kondenzace minimální. Pokud kotel produkuje větší množství vody, než zvládne samospád, využijte čerpadlo kondenzátu pro bezpečné napojení kondenzátu na kanalizaci.

Legislativa a ekologické požadavky na likvidaci kondenzátu

Provoz plynového kondenzačního kotle vyžaduje správné nakládání s kyselým kondenzátem, jehož pH se obvykle pohybuje v rozmezí 3,5 až 5,0. Legislativa v mnoha případech vyžaduje, aby odvod kondenzátu z kotle do veřejné kanalizace splňoval přísné ekologické normy. Pokud váš kotel vyprodukuje více než 25 litrů kondenzátu denně, je nezbytná neutralizace kondenzátu před jeho vypuštěním do odpadního systému. Tento proces efektivně chrání potrubí před korozí a minimalizuje zátěž pro životní prostředí.

Neutralizace kondenzátu z plynového kotle probíhá v průtokových neutralizačních boxech naplněných speciálním granulátem. Pro dosažení maximální účinnosti doporučuji dodržovat tyto zásady:

• Používejte výhradně materiály potrubí pro kondenzát odolné vůči kyselému prostředí, jako jsou plasty PP nebo PE.
• Zajistěte správné napojení kondenzátu na kanalizaci přes pachový uzávěr, který zabrání průniku plynů do objektu.
• U instalací v suterénu instalujte čerpadlo kondenzátu, které spolehlivě odvede kapalinu do výše položeného odpadního potrubí.
• Pravidelně kontrolujte stav neutralizačního granulátu, jehož účinnost klesá v závislosti na množství protečené vody.

Častá chyba: napojení kondenzátu na kovové potrubí, které vlivem kyselosti rychle koroduje. Pro koho se neutralizace hodí vs pro koho NE: je nutná u větších instalací a bytových domů, zatímco u běžných rodinných domů s nízkým výkonem kotle může být dle místních předpisů povoleno přímé vypouštění, pokud je kanalizace dostatečně dimenzována.

Časté dotazy a odpovědi k odvodu kondenzátu z kondenzačního kotle

Otázka: Kam přesně se odvádí kondenzát z plynového kondenzačního kotle?

Kondenzát se nejčastěji odvádí přímo do kanalizace pomocí plastového potrubí s dostatečným spádem.

Otázka: Kolik kondenzátu vyprodukuje kondenzační kotel za hodinu?

Při plném výkonu vyprodukuje kondenzační kotel cca 1-2 litry kondenzátu za hodinu.

Otázka: Proč je nutné používat plastové potrubí pro odvod kondenzátu?

Protože kondenzát má pH 3-4 a je mírně kyselý, kovové potrubí by korodovalo, proto se používají materiály PVC, PP nebo PE.

Otázka: Kdy je nutné použít čerpadlo kondenzátu?

Čerpadlo kondenzátu je nutné, když není kanalizace dostupná v blízkosti kotle, například v suterénech nebo vzdálených kotelnách.

Otázka: Jaká je optimální teplota vratné vody pro efektivní kondenzaci?

Teplota vratné vody by měla být pod 55-60 °C, ideálně kolem 32 °C pro maximální účinnost kotle.

Otázka: Jaké materiály jsou vhodné pro potrubí odvodu kondenzátu?

Vhodné jsou plastové materiály PVC, PP nebo PE, které odolávají kyselému kondenzátu.

Otázka: Jak ochránit potrubí proti zamrznutí kondenzátu v zimě?

Použijte izolaci potrubí a případně ohřevné kabely, aby se zabránilo zamrznutí kondenzátu v potrubí.

Otázka: Co hrozí při nesprávném odvodu kondenzátu?

Může dojít ke korozi kotle, poškození konstrukcí vlhkostí a poškození kanalizace, což vede k nákladným opravám.

Otázka: Jak probíhá vyvložkování komína pro kondenzační kotel?

Komín se vyvložkuje nerezovou nebo plastovou vložkou odolnou kyselému kondenzátu, instalace zahrnuje utěsnění a revizi spalinové cesty.

Otázka: Jak lze provést neutralizaci kondenzátu před odvodem do kanalizace?

Používají se neutralizační filtry nebo chemická neutralizace k ochraně kanalizace a životního prostředí.

Otázka: Je možné odvádět kondenzát z kotle přes splachovací nádržku klozetu?

Ne, takové řešení není doporučeno kvůli hygienickým a technickým rizikům.

Otázka: Jak často je nutná revize spalinové cesty u kondenzačního kotle?

Revize spalinové cesty je zákonně povinná každé 2 roky, ideálně se doporučuje roční servis.

Otázka: Co dělat, když není možné napojení kondenzátu na kanalizaci samospádem?

Použijte čerpací stanici, která kondenzát přečerpá do kanalizace, případně sběrnou nádobu s pravidelným vyléváním.

Otázka: Jak správně zajistit spád potrubí pro odvod kondenzátu?

Potrubí musí mít dostatečný spád, aby kondenzát mohl volně odtékat a nedocházelo k ucpání.

Otázka: Jaká jsou specifika odvodu kondenzátu v bytových domech s více kotli?

Je nutné koordinovat napojení spalinových cest a odvodu kondenzátu, často je nutný souhlas SVJ či družstva.

Odborná rada: Častou chybou je nedostatečný spád potrubí, který vede k hromadění kapaliny v sifonu a následnému zpětnému nasátí spalin do kotle. Toto řešení se hodí pro rodinné domy s dostupnou kanalizací, ale není vhodné pro instalace v místech bez zajištěného odtoku do odpadního systému.
