Správný výběr plastových trubek podle jejich průměru a materiálu je klíčový pro efektivní a bezpečný topný systém. Dimenzování trubek pro topení musí respektovat tlakové řady PN, aby se zabránilo poruchám a zbytečným nákladům. Dodržování těchto pravidel zajistí dlouhou životnost a optimální funkci vašeho vytápění.
📝 Ve zkratce
- Standardní průměry plastových trubek pro vytápění jsou 16, 20, 25 a 32 mm.
- Plastové trubky se dělí podle tlakových řad PN 10, PN 16 a PN 20 podle teploty a provozního tlaku.
- PEX a PEX-AL-PEX trubky mají kyslíkovou bariéru a odolnost do 90 °C, vhodné pro podlahové vytápění.
- PP-RCT trubky mají životnost minimálně 50 let a nižší tepelnou roztažnost než standardní PPR.
- Optimální průměr trubek závisí na výkonu topného systému, délce rozvodů a typu vytápění.
Tlakové řady a materiály plastových trubek pro vytápění
Tlakové řady a materiály plastových trubek pro vytápění jsou klíčové pro správné dimenzování a dlouhodobou funkčnost topného systému. Tlakové řady PN 10, PN 16 a PN 20 určují maximální provozní tlak a teplotu, které trubky zvládnou, zatímco materiály jako PEX, PEX-AL-PEX a PP-RCT ovlivňují životnost a odolnost trubek vůči teplotním výkyvům a kyslíkové difuzi.
Tlakové řady plastových trubek pro vytápění
Tlaková řada PN označuje tlak v barech, pro který jsou trubky dimenzované. PN 10 je vhodná pro systémy s maximální teplotou do 45 °C, PN 16 snese až 60 °C a PN 20 je určena pro teploty do 90 °C. Výběr správné tlakové řady závisí na typu topného systému – například podlahové topení obvykle používá PN 10 nebo PN 16, zatímco radiátorové topení vyžaduje trubky PN 20 kvůli vyšším provozním teplotám a tlakům.
Materiály plastových trubek a jejich vlastnosti pro topení
Nejčastěji používané materiály jsou PEX a PEX-AL-PEX. PEX trubky mají integrovanou kyslíkovou bariéru, která zabraňuje průniku kyslíku a tím omezuje korozi kovových částí topného systému. PEX-AL-PEX obsahuje hliníkovou vložku, která zvyšuje tvarovou stálost a snižuje tepelnou roztažnost. PP-RCT trubky jsou vysoce odolné vůči teplotám do 90 °C a mají nižší tepelnou roztažnost než běžný polypropylen (PP), což zaručuje stabilitu a dlouhou životnost rozvodů.
| Materiál | Tlaková řada PN | Maximální teplota | Vlastnosti |
|---|---|---|---|
| PEX | PN 10, PN 16, PN 20 | do 90 °C | Kyslíková bariéra, flexibilní |
| PEX-AL-PEX | PN 16, PN 20 | do 90 °C | Hliníková vrstva, tvarová stálost |
| PP-RCT | PN 16, PN 20 | do 90 °C | Nižší tepelná roztažnost, vysoká pevnost |
| PE (polyethylen) | PN 10, PN 16 | do 60 °C | Levnější, nižší teplotní odolnost |
Tip: Správný výběr materiálu a tlakové řady zohledněte podle typu topení a požadavků na životnost plastových trubek. Častou chybou je použití trubek s nižší tlakovou řadou pro radiátorové topení, což může vést k poruchám a předčasnému opotřebení.

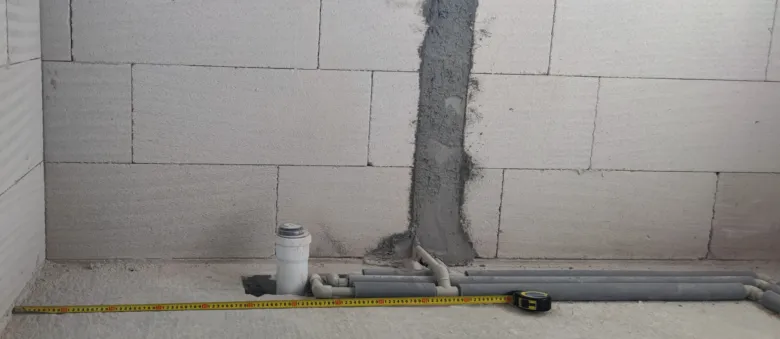

Rozměry a délky plastových trubek používaných pro topení
Plastové trubky pro vytápění se vyrábějí v několika běžných průměrech, které odpovídají různým požadavkům topných systémů. Standardní rozměry plastových trubek pro topení jsou 16, 20, 25 a 32 mm. Výběr průměru trubky ovlivňuje hydraulický odpor potrubí a tím i efektivitu rozvodů topení. Menší průměry se používají zejména u podlahového topení, kde jsou požadavky na průtok nižší, větší průměry pak najdou uplatnění v hlavních větvích rozvodů.
Délka trubek je druhým klíčovým parametrem pro montáž plastových trubek. Délky se běžně pohybují od 3 do 4 metrů, přičemž pro průměry 16 a 20 mm jsou dostupné také návinové trubky až do délky 300 metrů. Použití návinů výrazně snižuje počet spojů v topném systému a zjednodušuje montáž.
- Průměry trubek na topení: 16, 20, 25, 32 mm
- Délka trubek: pevné délky 3 a 4 m, návin do 300 m (pro 16 a 20 mm)
- Montáž plastových trubek s dlouhými návinovými úseky šetří spoje a snižuje riziko netěsností
Tip: Pro správné dimenzování trubek pro topení je třeba vždy zohlednit tlakové řady PN a materiál plastových trubek, který ovlivňuje životnost a odolnost celého systému.
Provozní parametry a odolnost plastových trubek v topných systémech
Pro správnou funkci topných systémů je nezbytné znát provozní parametry plastových trubek, zejména jejich pracovní teplotu a tlak, a odolnost vůči okolním vlivům. Plastové trubky pro vytápění snesou pracovní teplotu až do 90 °C a maximální pracovní tlak do 1 MPa, přičemž tyto hodnoty závisí na konkrétním materiálu a tlakovém řádu (PN). Dodržení těchto parametrů zajišťuje dlouhou životnost trubek a bezpečnost instalace v bytech i rodinných domech.
Dopady tepelné roztažnosti na montáž plastových trubek
Tepelná roztažnost plastových trubek činí přibližně 1,5 × 10⁻⁴ K⁻¹, což znamená, že při zvýšení teploty o 50 °C se trubka o délce 10 metrů prodlouží o zhruba 7,5 mm. PP-RCT trubky mají až třikrát nižší koeficient tepelné roztažnosti, což výrazně snižuje riziko vzniku mechanického napětí a deformací v topném systému. Pro kompenzaci těchto změn je nutné při montáži plastových trubek instalovat dilatační kompenzace, například dilatační smyčky, pružné kompenzátory nebo kluzné objímky, které umožní trubkám volný pohyb bez poškození.
- Změřit délku trubkového vedení – přesně určit délku, na které dojde k tepelnému prodloužení
- Vybrat vhodný typ dilatační kompenzace – smyčka, kompenzátor nebo kluzné objímky podle prostoru a vedení
- Umístit kompenzace na kritická místa – zejména tam, kde jsou největší teplotní rozdíly a pevná uchycení
- Zkontrolovat pevnost a stabilitu upevnění – zabránit vzniku nežádoucích napětí a deformací v systému
Dodržení těchto zásad zajistí dlouhodobou spolehlivost a bezpečnost provozu. Plastové trubky jsou navíc odolné vůči korozi, vzniku inkrustace (vodního kamene) a chemickým vlivům, což prodlužuje jejich životnost a snižuje nároky na údržbu. Správné dimenzování trubek podle pravidel a volba materiálu jsou klíčové pro bezpečný provoz včetně bytových instalací.
Častá chyba: Podcenění nutnosti dilatačních kompenzací vede k praskání nebo deformacím trubek, což může způsobit úniky a poruchy topného systému.
Pro koho se to hodí: Plastové trubky s odpovídajícími provozními parametry jsou vhodné pro moderní podlahové i radiátorové topení v bytech a rodinných domech.
Pro koho NE: Nevhodné jsou pro systémy s pracovní teplotou nad 90 °C nebo vysokým tlakem přes 1 MPa, kde je nutné použít speciální materiály nebo kovové rozvody.
Jak správně zvolit průměr plastových trubek podle výkonu topného systému
Správné zvolení průměru plastových trubek pro vytápění závisí na výkonu topného systému, délce tras a typu rozvodů. Nevhodné dimenzování zvyšuje hydraulický odpor nebo zbytečně navyšuje objem vody, což ovlivňuje efektivitu a provozní náklady topení.
Výpočet průměru trubek podle výkonu a délky rozvodů
Dimenzování trubek pro topení zohledňuje výkon topného systému a délku rozvodů, protože tyto faktory ovlivňují hydraulický odpor. Příliš malý průměr trubek způsobuje zvýšení odporu, což snižuje průtok vody a tím i účinnost vytápění. Naopak příliš velký průměr zvyšuje objem vody v systému, prodlužuje dobu ohřevu a může negativně ovlivnit regulační schopnosti. Správný výpočet minimalizuje tyto ztráty a zajišťuje rovnoměrné rozdělení tepla.
| Výkon kotle (kW) | Doporučený průměr trubek (mm) | Maximální délka rozvodu (m) |
|---|---|---|
| 5 – 15 | 16 | 30 |
| 15 – 30 | 20 | 50 |
| 30 – 50 | 25 | 70 |
Tip: Při montáži plastových trubek volte tlakové řady PN odpovídající provozním podmínkám a materiálům s dlouhou životností pro zajištění bezpečného provozu.
Jak zvolit průměr trubek pro vytápění podle technických norem
Technické normy ČSN stanovují pravidla pro dimenzování trubek na základě výkonu topného systému a hydraulických ztrát. Průměry trubek na topení se vybírají tak, aby hydraulický odpor byl co nejmenší, což zajišťuje úsporný provoz. Podlahové vytápění obvykle používá trubky o průměru 14-16 mm, zatímco rozvody pro radiátory vyžadují větší průměry v rozmezí 16-25 mm. U nesprávného výběru hrozí nerovnoměrné vytápění a zvýšení spotřeby energie.
Velikosti plastových trubek pro vytápění a jejich vliv na výkon systému
Volba správného průměru trubek ovlivňuje nejen hydraulický odpor, ale také životnost a spolehlivost topného systému. Plastové trubky s menším průměrem zvyšují tlakové ztráty a zatěžují čerpadlo, zatímco větší průměr znamená větší objem vody a delší dobu reakce na změnu teploty. Materiály plastových trubek musí být kompatibilní s teplotními a tlakových parametry topení, což zohledňují i tlakové řady PN. Montáž plastových trubek správné velikosti přispívá k dlouhodobé funkčnosti a efektivitě topného systému.
Metody montáže a spoje plastových trubek pro topení
Polyfúzní svařování je základní a nejčastěji používanou metodou montáže plastových trubek pro vytápění, zejména u PPR trubek s tlakovou řadou PN 16 a PN 20. Tento způsob spojování vytváří homogenní pevné spoje s minimálním hydraulickým odporem, což významně přispívá k efektivní cirkulaci teplonosné látky a snižuje energetické ztráty systému. PP-RCT trubky vyžadují speciální svařovací techniky, které zajišťují odolnost proti teplotám až do 70 °C a tlakům do 1 MPa, čímž prodlužují životnost topného systému na více než 50 let. PEX trubky se spojují lisováním nebo expanzními metodami, které umožňují rychlou a spolehlivou montáž s trvalou těsností bez rizika úniku vody.
Správná volba spojovací techniky přímo ovlivňuje hydraulický odpor potrubí a tím i provozní náklady topného systému. Nesprávně provedené spoje mohou způsobit zvýšené tlakové ztráty, netěsnosti a předčasné poškození materiálu, což vede k nutnosti častých oprav a snížení životnosti celého rozvodu. Proto je nezbytné dodržovat platné normy ČSN EN 12201 a ČSN EN ISO 15875 a používat spoje kompatibilní s konkrétním materiálem a dimenzí trubek.
Typy spojů plastových trubek pro topení:
- Polyfúzní svařování (PPR, PP-RCT) – spojení pomocí zahřátí a slisování konců trubek, vhodné pro trubky PN 16 a PN 20, zaručuje pevnost a těsnost spojů při provozních teplotách do 70 °C u PP-RCT a do 90 °C u PEX.
- Lisovací spoje (PEX, PEX-AL-PEX) – mechanické spoje s použitím lisovacích kleští a speciálních tvarovek, umožňují rychlou montáž a snadnou demontáž, vhodné pro systémy s provozním tlakem do 1 MPa.
- Expanzní spoje (PEX) – roztažení trubky pomocí expanzního nástroje a nasazení tvarovky, zajišťují dlouhodobou těsnost a odolnost proti vibracím a tepelným pohybům.
Montážní doporučení a normy:
- Při montáži je nutné dodržovat maximální pracovní teplotu do 90 °C a tlak do 1 MPa, aby nedošlo k deformaci nebo prasknutí trubek.
- Spoje musí být provedeny na čistých a suchých koncích trubek, bez mechanického poškození.
- Doporučuje se používat originální tvarovky a nástroje od výrobce trubek, aby byla zaručena kompatibilita a trvanlivost spojů.
- Montážní postupy musí respektovat normy ČSN EN 12201 a ČSN EN ISO 15875, které definují požadavky na materiály, dimenzování a kvalitu spojů.
Častá chyba: Nesprávné zahřátí při polyfúzním svařování vede k nedostatečnému spojení a následným netěsnostem. Také použití nesprávných tvarovek nebo nedodržení montážních teplot může zkrátit životnost trubek.
Pro koho se montáž plastových trubek hodí vs. pro koho ne: Plastové trubky s polyfúzními a lisovacími spoji jsou ideální pro moderní nízkoteplotní topné systémy, podlahové vytápění a bytové instalace díky jejich flexibilitě a odolnosti. Naopak nejsou vhodné pro systémy s provozní teplotou nad 90 °C nebo velmi vysokými tlaky, kde je lepší volit kovové trubky s odpovídajícími spoji.
Tabulka přehledu spojovacích metod a jejich parametrů:
| Typ spoje | Materiál trubek | Max. teplota (°C) | Max. tlak (MPa) | Výhody | Nevýhody |
|---|---|---|---|---|---|
| Polyfúzní svařování | PPR, PP-RCT | 70-90 | 1,0 | Pevné, těsné spoje, nízký odpor | Nutná přesná teplota a čas svaření |
| Lisovací spoje | PEX, PEX-AL-PEX | 90 | 1,0 | Rychlá montáž, snadná demontáž | Vyšší cena tvarovek |
| Expanzní spoje | PEX | 90 | 1,0 | Dlouhá životnost, odolnost vůči pohybům | Vyžaduje speciální nástroje |
Tip: Při montáži plastových trubek dbejte na správné dimenzování průměru a výběr spoje podle typu topného systému, aby se minimalizovaly tlakové ztráty a prodloužila životnost rozvodu. Dodržování norem ČSN a doporučení výrobce je klíčové pro bezpečný a efektivní provoz.
Životnost a záruky plastových trubek pro vytápění
Životnost plastových trubek pro vytápění závisí především na materiálu, ze kterého jsou vyrobeny, a na dodržení správných provozních podmínek během montáže i užívání. PP-RCT trubky, vyznačující se zvýšenou tepelnou odolností a mechanickou pevností, mají životnost minimálně 50 let. Podobnou životnost nabízí i PEX trubky, které jsou díky své flexibilitě vhodné pro komplikovanější rozvody topení. Naopak běžné PPR trubky mají průměrnou životnost kolem 15 let.
Záruka na plastové trubky bývá většinou stanovena na 10 let, přičemž platí pouze za předpokladu správné montáže a dodržení tlakových řad PN i dalších technických norem. Správné dimenzování trubek a volba vhodného průměru podle pravidel výrazně ovlivní jejich dlouhodobý provoz a bezpečnost systému.
- PP-RCT trubky – životnost 50 let
- PEX trubky – životnost cca 50 let
- PPR trubky – životnost cca 15 let
- Záruka obvykle 10 let při dodržení provozních parametrů
Jak zvolit průměr trubek pro vytápění podle technických norem
Správný průměr trubek se vybírá podle požadovaného průtoku a tlaku v systému, aby bylo zajištěno efektivní a bezporuchové fungování topení. Výběr správné velikosti plastových trubek pro topení podle pravidel snižuje riziko předčasného opotřebení a ztrát tepelné energie.
Normy a pravidla pro instalaci plastových trubek v topení
Normy ČSN jsou klíčovým vodítkem pro instalaci plastových trubek v topných systémech. Tyto předpisy přesně určují tlakové řady PN, které trubky musejí splňovat, aby zajistily bezpečný a dlouhodobý provoz. Správné dimenzování trubek pro topení podle ČSN zahrnuje volbu průměrů trubek na topení s ohledem na požadovaný průtok a tlakové ztráty v rozvodu. Například standardní rozměry plastových trubek pro topení se liší od průměrů trubek používaných pro rozvod vody, protože topné systémy kladou vyšší nároky na odolnost proti tlaku a teplotě.
Montáž plastových trubek musí probíhat podle pravidel, která minimalizují riziko poruch a prodlužují životnost plastových trubek ve vašem systému. Dodržování ČSN norem přispívá k bezpečnosti topení a zajišťuje správnou funkčnost celého rozvodu.
Jak vybrat správnou velikost plastových trubek pro topení podle pravidel
Volba správného průměru trubek závisí na výkonu topného systému a délce rozvodu. Přesné dimenzování trubek pro topení podle ČSN minimalizuje ztráty tepla a zvyšuje efektivitu vytápění.
Tip: Při výběru materiálu a průměru trubek vždy konzultujte aktuální platné ČSN normy a technické listy výrobců, protože nesprávné dimenzování a nevhodný materiál často vedou k předčasnému opotřebení a poruchám systému.
Ekologické aspekty plastových trubek pro vytápění
Plastové trubky pro vytápění představují ekologičtější volbu než tradiční kovové trubky díky výrazně nižší ekologické stopě během výroby. Výroba plastových trubek spotřebuje přibližně o 30-50 % méně energie a surovin než výroba měděných nebo ocelových trubek, což výrazně snižuje emise skleníkových plynů spojené s jejich produkcí. Materiály používané pro plastové trubky, jako jsou PEX, PP-RCT nebo PE-RT, jsou plně recyklovatelné, což umožňuje jejich opětovné využití a omezuje množství odpadu na skládkách.
Správná likvidace plastových trubek je zásadní pro minimalizaci environmentálního dopadu topných systémů. Doporučuje se odevzdávat použité trubky specializovaným recyklačním zařízením, kde se materiály zpracují zpět na granuláty pro výrobu nových trubek nebo jiných plastových výrobků. Tento proces prodlužuje životnost plastových materiálů v oběhu a snižuje potřebu těžby nových ropných surovin, což přispívá k udržitelnosti celého odvětví vytápění.
- Výroba plastových trubek spotřebuje o 30-50 % méně energie než výroba kovových trubek
- Materiály plastových trubek (PEX, PP-RCT, PE-RT) jsou plně recyklovatelné
- Správná likvidace a recyklace snižují ekologickou stopu a potřebu těžby nových surovin
- Kyslíková bariéra u plastových trubek zabraňuje korozi a prodlužuje životnost systému
Tip: Správná montáž plastových trubek, včetně dodržení tlakových řad PN (PN 10 až PN 20) a volby odpovídajícího průměru trubek pro topení, prodlužuje jejich životnost minimálně na 50 let a snižuje potřebu častých oprav, což výrazně snižuje celkovou ekologickou zátěž systému.
Na co si dát pozor: Častou chybou je použití plastových trubek s nevhodnou tlakovou řadou nebo nedostatečnou kyslíkovou bariérou, což může vést k předčasnému opotřebení a nutnosti výměny. To zvyšuje environmentální dopad a náklady na provoz.
Pro koho se to hodí: Plastové trubky jsou ideální pro moderní topné systémy s teplotou vody do 75 °C, zejména podlahové vytápění a ústřední topení v bytech či rodinných domech. Nevhodné jsou pro systémy s extrémně vysokými teplotami nad 90 °C nebo pro aplikace vyžadující kovovou odolnost proti mechanickému poškození.
Časté dotazy o velikostech a výběru plastových trubek pro vytápění
Otázka: Jaký průměr plastových trubek je vhodný pro podlahové vytápění?
Pro podlahové vytápění se používají trubky o průměru 16 mm s tlakem PN 10, které jsou vhodné pro teploty do 45 °C. Tento průměr zajišťuje optimální průtok a nízký hydraulický odpor.
Otázka: Které materiály plastových trubek jsou vhodné pro ústřední topení?
Nejčastěji se používají PEX a PEX-AL-PEX trubky s kyslíkovou bariérou, které odolávají teplotám až do 90 °C. Tyto materiály mají také dlouhou životnost a dobrou chemickou odolnost.
Otázka: Co znamená tlaková řada PN u plastových trubek?
PN označuje maximální pracovní tlak trubky v megapascalech při určité teplotě. Například PN 10 znamená, že trubka zvládne tlak 1 MPa, což odpovídá 10 barům.
Otázka: Jaká je maximální pracovní teplota plastových trubek v topení?
Standardní maximální teplota je 90 °C, překročení této hodnoty může způsobit rychlejší degradaci materiálu a riziko poškození.
Otázka: Jak dlouhé jsou běžné délky plastových trubek pro topení?
Standardní délky jsou 3 a 4 metry, u menších průměrů jako 16 a 20 mm je běžný návin až 300 metrů pro snadnější montáž.
Otázka: Jaká je životnost PP-RCT trubek?
PP-RCT trubky mají životnost minimálně 50 let, pokud jsou správně instalovány a provozovány podle norem.
Otázka: Jak se plastové trubky spojují v topných systémech?
PPR trubky se spojují polyfúzním svařováním, zatímco PEX a PP-RCT trubky využívají lisovací nebo mechanické spoje.
Otázka: Proč je důležitá dilatační kompenzace u plastových trubek?
Kvůli tepelné roztažnosti (cca 1,5×10⁻⁴ K⁻¹) je nutné použít dilatační smyčky, aby se zabránilo deformacím a prasklinám.
Otázka: Jaké normy ČSN platí pro instalaci plastových trubek?
Normy ČSN stanovují pravidla pro dimenzování, tlakové řady a bezpečnou montáž podle konkrétních typů trubek a aplikací.
Otázka: Jsou plastové trubky ekologicky šetrné?
Ano, plastové trubky jsou recyklovatelné a mají nižší ekologickou stopu než kovové alternativy, pokud jsou správně likvidovány.
Otázka: Jaký průměr trubek je vhodný pro radiátory?
Pro rozvod k radiátorům se doporučují trubky o průměru 20 až 25 mm podle výkonu a délky rozvodů.
Otázka: Jaký je rozdíl mezi PEX a PP-RCT trubkami?
PEX nabízí lepší odolnost vůči vyšším teplotám a má zabudovanou kyslíkovou bariéru, zatímco PP-RCT vykazuje nižší tepelnou roztažnost a delší životnost.
Otázka: Jaké jsou nevýhody plastových trubek?
Nevýhodou je jejich nižší odolnost vůči teplotám nad 90 °C a nutnost dilatačních kompenzací kvůli tepelné roztažnosti.
Otázka: Jaký je maximální pracovní tlak u plastových trubek?
Maximální tlak je běžně do 1 MPa (10 barů), ale závisí na konkrétním typu materiálu a provozní teplotě.
Otázka: Jak dimenzovat trubky podle výkonu topného systému?
Průměr trubek se volí podle výkonu, délky rozvodů a typu topení tak, aby se minimalizovaly ztráty tlaku a zajistil optimální průtok.
Otázka: Lze použít plastové trubky pro rozvod teplé vody?
Ano, ale je nutné zvolit trubky s vhodným materiálem a tlakem, například PN 16 pro vodu do 60 °C.
Otázka: Jaká je životnost běžných PPR trubek?
Běžné PPR trubky mají životnost přibližně 15 let při standardním provozu.
Otázka: Jaké jsou typické délky návinů plastových trubek?
Náviny dosahují až 300 metrů u průměrů 16 a 20 mm, což výrazně usnadňuje montáž a snižuje počet spojů.
Otázka: Co ovlivňuje hydraulický odpor v topném systému?
Hydraulický odpor roste s menším průměrem trubek, což zvyšuje nároky na čerpadlo a může ovlivnit účinnost topení.
Otázka: Jak často je potřeba kontrolovat stav plastových trubek v topení?
Doporučuje se provádět kontrolu minimálně jednou ročně, aby se odhalily případné úniky či mechanické poškození.
Tip: Častou chybou při výběru je poddimenzování průměru trubek, které zvyšuje hydraulický odpor a snižuje efektivitu topení. Správné dimenzování podle výkonu a délky rozvodů je proto klíčové.
Odborná rada: Plastové trubky jsou vhodné pro většinu bytových i rodinných topných systémů, ale pro průmyslové a vysokoteplotní aplikace nejsou ideální kvůli limitům teplot a tlaků.
