Bezpečné zapojení zásuvky bez uzemnění: krok za krokem návod
Připojení zásuvky bez uzemnění vyžaduje přesné dodržení pravidel bezpečné elektroinstalace, aby se minimalizovalo riziko úrazu elektrickým proudem. Správné zapojení dvou vodičů a správné upevnění ve svorkách zásuvky zajistí bezpečný provoz i bez zemnicího vodiče. Podívejme se na postup, který zajistí spolehlivý a bezpečný výsledek.
Co si zapamatovat
- Připojení zásuvky bez uzemnění se provádí pouze s fázovým (L) a nulovým (N) vodičem, bez ochranného vodiče (PE).
- Izolace vodičů se odstraňuje na délku 10-14 mm pro správné upevnění ve svorkách.
- Před prací vždy vypněte jistič a ověřte nepřítomnost napětí zkoušečkou.
- Používejte izolační rukavice a nářadí s izolovanými držadly pro bezpečnost během instalace.
- Po zapojení zásuvky proveďte kontrolu funkčnosti a absence jiskření či zápachu.
Jak bezpečně vypnout a připravit zásuvku bez uzemnění k instalaci
Při zapojení zásuvky bez uzemnění je nezbytné před zahájením prací vypnout jistič, který napájí daný obvod. Následně je nutné ověřit nepřítomnost napětí na všech svorkách zásuvky pomocí zkoušečky napětí, například neonové zkoušečky, multimetru nebo speciální zkoušečky. Tento krok je základním bezpečnostním opatřením, které zabraňuje úrazu elektrickým proudem. Doporučuje se používat izolační rukavice s minimální izolační vrstvou 1000 V a nářadí s izolovanými držadly, které splňují normu ČSN EN 60900, aby se minimalizovalo riziko průrazu elektrického proudu.
Pro bezpečné připojení zásuvky bez zemního vodiče doporučuji dodržet tyto konkrétní kroky:
- Vypnout jistič přívodu zásuvky v hlavním rozvaděči, aby byla elektroinstalace bez uzemnění bezpečně odpojena od zdroje napětí
- Ověřit nepřítomnost napětí na všech svorkách zásuvky zkoušečkou napětí s citlivostí do 230 V
- Použít izolační rukavice s certifikací pro elektrické práce do 1000 V
- Pracovat výhradně s nářadím s izolovanými držadly podle ČSN EN 60900
- Pečlivě zkontrolovat stav svorek zásuvky, zda nejsou poškozené, uvolněné nebo korodované, protože uvolněné svorky jsou častou příčinou přehřívání a následného požáru
Tip: Častou chybou je přehlédnutí uvolněných nebo poškozených svorek, které mohou způsobit jiskření a zvýšit riziko požáru. Proto je nutné svorky před připojením vodičů vždy pevně utáhnout a zkontrolovat jejich integritu.
Tento postup připraví zásuvku na bezpečné připojení a výrazně sníží rizika spojená s elektroinstalací bez uzemnění, která se vyskytuje zejména ve starších elektroinstalacích před modernizací elektroinstalace. Pro instalace bez ochranného vodiče PE platí zvýšené požadavky na bezpečnost a správné označení vodičů, aby byla zajištěna co nejvyšší možná ochrana uživatele.
Jak správně odizolovat a označit vodiče pro zásuvku bez uzemnění
Při zapojení zásuvky na dva vodiče bez uzemnění je nezbytné správně odizolovat a označit vodiče, aby bylo zajištěno bezpečné napojení a minimalizovalo se riziko zkratu nebo nesprávného připojení. Vodič fáze (L) má vždy izolaci hnědou nebo černou barvy, zatímco vodič nulový (N) je modrý. Pro bezpečnou elektroinstalaci je nutné vodiče odizolovat na délku 10 až 14 mm, což umožňuje pevné zapojení do svorek zásuvky bez poškození vodiče.
Jak určit nulák a fázi u zásuvky bez uzemnění
Použití správného barevného označení vodičů usnadňuje orientaci při zapojení a je klíčové pro modernizaci elektroinstalace i v případech, kdy není k dispozici zemnící vodič. V praxi může dojít k záměně, proto vždy ověřte vodič fáze (L) pomocí zkoušečky napětí.
| Vodič | Barva izolace | Délka odizolování | Funkce |
|---|---|---|---|
| Fáze (L) | Hnědá, černá | 10-14 mm | Napájecí vodič |
| Nulák (N) | Modrá | 10-14 mm | Návratový vodič |
| Uzemnění (PE) | – | – | Uzemňovací vodič není přítomen |
Tip: Při zapojení zásuvky bez uzemnění vždy zkontrolujte pevnost zapojení vodičů ve svorkách zásuvky, aby nedošlo k uvolnění a riziku jiskření. Tento postup je vhodný pro starší elektroinstalace bez uzemňovacího vodiče, ale není doporučen pro novostavby, kde je uzemnění povinné.
Postup připojení zásuvky bez uzemnění krok za krokem
Postup připojení zásuvky bez uzemnění krok za krokem zahrnuje přípravu vodičů, správné připojení fáze a nuláku do svorek zásuvky a pevné upevnění zásuvky do montážní krabice. Dodržení přesného pořadí a správné techniky zajistí bezpečnou elektroinstalaci bez uzemňovacího kabelu.

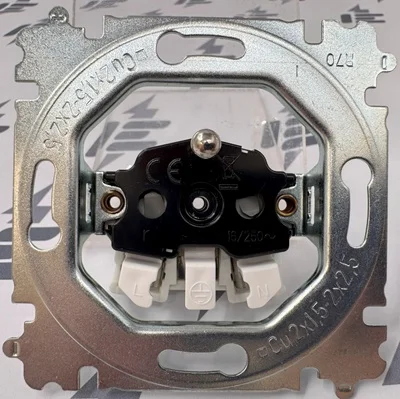

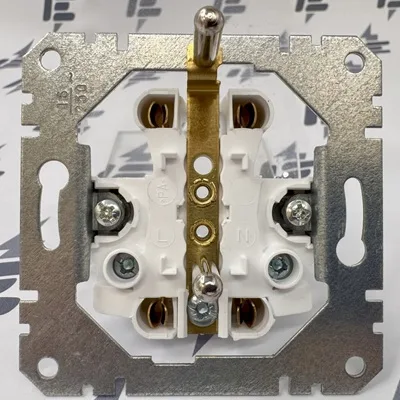

Jak správně připojit fázi a nulák ve svorkách zásuvky bez uzemnění
Při zapojení zásuvky bez uzemnění je základním pravidlem pevné a správné utažení svorek pro dva vodiče – fázový vodič (L) a nulový vodič (N). Fázový vodič, obvykle hnědý nebo černý, se připojuje na kontakt označený L, zatímco nulový vodič, modrý, na kontakt N zásuvky. Vodiče je nutné odizolovat na délku 10 až 14 mm, aby se zajistil bezpečný kontakt ve svorkách zásuvky a minimalizovalo riziko přehřívání nebo uvolnění. Svorky musí být čisté, bez oxidace či nečistot, které by mohly zhoršit vedení elektrického proudu. Pevné utažení vodičů je klíčové, protože špatné spojení může vést k jiskření nebo zvýšenému odporu. Tento postup zapojení zásuvky na dva kabely správně je základem bezpečné elektroinstalace bez uzemnění.
Jak upevnit zásuvku do instalační krabice bez uzemnění
Po správném připojení fázového a nulového vodiče musí být zásuvka bezpečně upevněna v instalační krabici. Použijte šrouby, které pevně dotáhněte, aby zásuvka neklouzala a nevzniklo riziko poškození vodičů. K dotažení doporučuji izolovaný šroubovák, který zajistí vaši bezpečnost při práci s elektroinstalací bez uzemnění. Pevné upevnění zásuvky do montážní krabice zajišťuje stabilitu celého spoje, což je nezbytné zejména při modernizaci elektroinstalace v objektech, kde chybí uzemňovací vodič. Nesprávné upevnění často vede k pohybu zásuvky, což může poškodit svorky zásuvky a zvýšit bezpečnostní rizika.
- Odizolování vodičů – na 10-14 mm čisté izolace
- Připojení fázového vodiče (L) – pevné utažení do svorky L
- Připojení nulového vodiče (N) – pevné utažení do svorky N
- Kontrola svorek zásuvky – zajištění čistoty a pevnosti kontaktů
- Upevnění zásuvky do montážní krabice – dotažení šroubů izolovaným šroubovákem
Tip: Při elektroinstalaci bez uzemnění se vyhněte používání poškozených nebo oxidovaných svorek zásuvky, protože to výrazně snižuje bezpečnost. Tento postup je vhodný pro starší instalace bez uzemňovacího vodiče, ale pokud to situace dovolí, doporučuje se modernizace elektroinstalace zahrnující uzemnění pro vyšší bezpečnost.
Typy svorek a vhodné nářadí pro připojení zásuvky bez uzemnění
Pro připojení zásuvky bez uzemnění se používají především dva typy svorek – šroubové a bezšroubové. Šroubové svorky umožňují pevné utažení vodičů, což minimalizuje riziko přehřívání kontaktů a zajišťuje dlouhodobou bezpečnost elektroinstalace bez uzemňovacího vodiče. Bezšroubové svorky (pružinové nebo páčkové) nabízejí rychlou montáž bez nutnosti použití šroubováku, avšak jejich opakované použití je omezené a pevnost spoje může být nižší, což zvyšuje riziko uvolnění vodiče a následného jiskření. Pro kabely s průřezem 1,5 až 2,5 mm² jsou vhodné oba typy, u silnějších vodičů je lepší volit šroubové svorky.
Pro bezpečné a spolehlivé připojení je nezbytné používat nářadí s izolovanou rukojetí, konkrétně šroubovák s minimální izolační třídou 1000 V a kleště s izolací odpovídající normě ČSN EN 60900. Izolované nářadí snižuje riziko úrazu elektrickým proudem při práci na živých částech nebo při nečekaném zapnutí napětí. Doporučuje se také používat odizolovací kleště pro přesné odstranění izolace vodičů v délce 10-14 mm, aby nedošlo k poškození měděného jádra.
Tipy pro zapojení zásuvky bez třetího vodiče uzemnění
Při instalaci zásuvky bez uzemnění je klíčové správně identifikovat fázový vodič (L) a nulový vodič (N) pomocí zkoušečky napětí s jasným indikátorem, například neonové zkoušečky nebo digitálního multimetru s funkcí detekce fáze. Nesprávné připojení vodičů může vést k nebezpečným situacím, včetně rizika úrazu elektrickým proudem nebo poškození spotřebičů.
| Typ svorek | Výhody | Nevýhody |
|---|---|---|
| Šroubové svorky | Pevné utažení vodičů, vysoká spolehlivost | Vyžadují delší čas montáže a použití šroubováku |
| Bezšroubové svorky | Rychlá montáž, jednoduchá manipulace | Omezený počet opakovaných zapojení, nižší pevnost spoje |
| Doporučené nářadí | Izolovaný šroubovák (min. 1000 V), odizolovací kleště a izolované kleště | Nutnost použití nářadí s odpovídající izolací pro bezpečnost |
Odborná rada: Častou chybou je nedostatečné utažení vodičů ve svorkách, což vede k přehřívání kontaktů a riziku požáru. Proto je nutné vždy dodržet správný moment utažení podle technických údajů výrobce zásuvky.
Pro koho se to hodí: Tento způsob připojení je vhodný pouze ve starších elektroinstalacích bez ochranného vodiče PE, kde není možné provést modernizaci. Pro koho NE: V nových nebo modernizovaných instalacích bez uzemnění zásuvku bez PE nepřipojujte, protože to nesplňuje bezpečnostní normy a může být nebezpečné. V takovém případě je nezbytná instalace zásuvky s uzemněním a přítomností vodiče PE.
Kontrola, testování a bezpečnostní opatření po zapojení zásuvky bez uzemnění
Jak správně otestovat zásuvku bez uzemnění po zapojení
Po dokončení zapojení zásuvky bez uzemňovacího vodiče je nutné nejprve zapnout jistič příslušného obvodu, který chrání instalaci před přetížením a zkratem. Následně použijte vhodnou zkoušečku napětí – například digitální multimetr nebo speciální zkoušečku napětí s indikátorem fáze a nuláku – k ověření přítomnosti fázového (L) a nulového (N) vodiče na svorkách zásuvky. Správné napětí mezi fází a nulou by mělo být v rozmezí 220-240 V. Dále proveďte vizuální kontrolu zásuvky a okolních vodičů, zda nedochází k jiskření, přehřívání nebo zápachu spáleniny, což jsou jasné známky nesprávného zapojení nebo poškození izolace. Při zjištění jakýchkoliv těchto problémů zásuvku ihned odpojte od napájení a zkontrolujte pevnost utažení vodičů ve svorkách, protože uvolněné spoje mohou způsobit přehřívání a požár.
Doporučené bezpečnostní postupy po zapojení zásuvky bez uzemnění
Po úspěšném ověření funkčnosti zásuvky bez uzemnění je důležité používat ji pouze pro zařízení s nízkým rizikem úrazu, jako jsou nabíječky mobilních telefonů, stolní lampy nebo elektronika s plastovým krytem. Nepřipojujte spotřebiče s kovovým krytem nebo vysokou spotřebou, například varné konvice či vysavače, protože absence uzemňovacího vodiče zvyšuje riziko úrazu elektrickým proudem. Pro zachování bezpečnosti pravidelně kontrolujte stav svorek zásuvky a izolaci připojených vodičů, ideálně každých 6 měsíců. V případě starších elektroinstalací s hliníkovými vodiči doporučuji zvážit modernizaci na měděné vodiče s PVC izolací, která výrazně snižuje riziko požáru a prodlužuje životnost instalace.
- Zapněte jistič obvodu před testováním zásuvky
- Použijte digitální multimetr nebo zkoušečku napětí k ověření 220-240 V mezi L a N
- Vizuálně zkontrolujte zásuvku na jiskření, zápach spáleniny a přehřívání
- Používejte zásuvku pouze pro spotřebiče s plastovým krytem a nízkou spotřebou
- Kontrolujte stav svorek a izolace minimálně každých 6 měsíců
- Zvažte modernizaci elektroinstalace při starých hliníkových rozvodech
Tip: Častou chybou je nesprávné rozlišení fázového a nulového vodiče, které může vést k nebezpečnému zapojení zásuvky. Použijte vždy zkoušečku napětí k jednoznačné identifikaci vodičů před připojením.
Bezpečnostní opatření a doporučení pro používání zásuvek bez uzemnění v domácnostech
Bezpečnostní rizika zásuvek bez uzemnění vyplývají z absence ochranného vodiče (PE), který snižuje riziko úrazu elektrickým proudem. Elektroinstalace bez uzemnění proto vyžaduje zvláštní opatrnost při zapojení zásuvky dva vodiče, kdy chybí třetí vodič pro uzemnění. Taková zásuvka může být bezpečná pouze při správném dodržení pravidel a omezení použití spotřebičů.
Spotřebiče s kovovým krytem nebo vysokou spotřebou nejsou pro zásuvky bez uzemnění vhodné, protože při poruše mohou představovat zvýšené nebezpečí úrazu. Naopak spotřebiče s plastovým krytem a nízkým příkonem lze připojit relativně bezpečně.
- Nepoužívejte zásuvky bez uzemnění pro varné konvice, kovové žehličky, pračky či jiné přístroje s kovovým tělem.
- Při zapojení dbejte na správné umístění fázového a nulového vodiče ve svorkách zásuvky.
- Vyhněte se svépomocné modernizaci elektroinstalace bez odborného posouzení.
- Používejte proudové chrániče (RCD) jako dodatečnou ochranu.
Jak se vyhnout chybám při zapojení zásuvky bez uzemnění
Správné rozlišení nuláku a fáze v zásuvce je zásadní pro bezpečnou elektroinstalaci. Nesprávné zapojení může zvýšit riziko úrazu nebo zkratu. Proto doporučuji vždy ověřit vodiče testerem před zapojením zásuvky.
Modernizace starých instalací bez uzemnění na bezpečné uzemněné systémy
Modernizace elektroinstalace ve starších objektech často znamená výměnu původních hliníkových rozvodů za měděné vodiče s PVC izolací, což umožňuje bezpečné zapojení zásuvek s uzemněním. Zásuvka s uzemněním vyžaduje přítomnost ochranného vodiče PE, který chybí ve starých instalacích bez uzemnění. Proto je nezbytné obrátit se na kvalifikovaného elektrikáře, který provede modernizaci elektroinstalace v souladu s platnými normami a zajistí bezpečné zapojení i svorek zásuvky. Níže naleznete přehled základních kroků a doporučení.
Délka a průřez vodičů
Optimální délka odizolování vodičů pro zásuvku je 10-14 mm, což umožňuje pevné a spolehlivé uchycení vodičů ve svorkách zásuvky. Pro zásuvky v domácí elektroinstalaci je doporučený průřez vodičů 2,5 mm² měděného vodiče. Tento průřez zajišťuje bezpečný proudový průchod a minimalizuje riziko přehřátí nebo poruchy vedení. Správná délka odizolování a odpovídající průřez jsou základem bezpečné elektroinstalace.
Postup modernizace elektroinstalace
- Demontáž starých hliníkových rozvodů – odstranění původních vodičů bez uzemnění.
- Instalace měděných vodičů s PVC izolací – volba vhodného průřezu minimálně 2,5 mm².
- Vedení a instalace ochranného vodiče PE – umožní připojení zásuvky s uzemněním.
- Montáž zásuvek s uzemněním – správné zapojení podle barevného značení vodičů a normy.
- Kontrola a měření instalace – ověření funkčnosti a bezpečnosti provedených prací.
Jak připojit zásuvku na dva vodiče bez uzemnění
Pokud modernizace není možná, zásuvku bez uzemnění lze zapojit pouze na fázi a nulák (dva vodiče). V takovém případě doporučuji použít zásuvky s dvojitou izolací (třída II), které nevyžadují ochranný vodič. Takové zapojení ale neposkytuje stejnou úroveň bezpečnosti jako zásuvka s uzemněním a mělo by být dočasné řešení. Pro bezpečnou elektroinstalaci je vždy lepší přechod na správné uzemnění.
Tip: Častou chybou je zaměňovat nulák (modrý vodič) za ochranný vodič (zelenožlutý), což může vést k nebezpečí úrazu elektrickým proudem. Proto je zapojení zásuvek bez uzemnění vhodné pouze dočasně a vždy konzultujte s elektrikářem.
Modernizace elektroinstalace odstraní rizika spojená s elektroinstalací bez uzemnění a zajistí bezpečné používání elektrických spotřebičů. Pro koho se modernizace hodí? Především pro starší objekty s hliníkovými rozvody, kde chybí ochranný vodič. Pro objekty s novou elektroinstalací, kde je uzemnění již zavedené, není tato úprava nutná. Vždy doporučuji konzultaci a provedení prací kvalifikovaným elektrikářem, který zajistí správné a bezpečné zapojení zásuvek podle platných norem.
Časté dotazy
Jak poznat nulák od uzemnění v zásuvce bez uzemnění?
Nulák má modrou izolaci a připojuje se na kontakt označený N, zatímco ochranný vodič PE je u zásuvky bez uzemnění zpravidla nepřítomen.
Je zásuvka bez uzemnění bezpečná?
Zásuvky bez uzemnění jsou bezpečné pouze pro spotřebiče s plastovým krytem a nízkým rizikem úrazu, nelze je použít pro přístroje s kovovým krytem.
Jak odizolovat vodiče pro zásuvku bez uzemnění?
Odizolujte vodiče na délku 10 až 14 mm podle typu svorky zásuvky, aby bylo možné je pevně připojit.
Jaké nářadí je potřeba pro připojení zásuvky bez uzemnění?
Použijte šroubovák s izolovanou rukojetí, kleště a izolační rukavice pro bezpečnou práci.
Jak provést kontrolu zásuvky po zapojení?
Po zapojení zapněte jistič, otestujte zásuvku zkoušečkou napětí a zkontrolujte, zda nedochází k jiskření nebo zápachu.
Jak rozdělit jednu zásuvku na dvě bezpečně?
Použijte vhodné rozdvojky nebo přidejte nové zásuvky s odpovídajícím připojením, vždy dodržujte správné zapojení a bezpečnostní normy.
Může být zásuvka bez uzemnění použita pro všechny spotřebiče?
Ne, zásuvka bez uzemnění je vhodná pouze pro jednoduché spotřebiče bez kovového krytu a nízkou spotřebou.
Jak modernizovat staré elektroinstalace bez uzemnění?
Modernizace zahrnuje výměnu hliníkových vodičů za měděné s PVC izolací a instalaci zásuvek s uzemněním odborníkem.
Jak určit fázi a nulák u zásuvky bez uzemnění?
Fáze má izolaci hnědou nebo černou a připojuje se na kontakt označený L, nulák modrou na kontakt N.
Co dělat, když chybí ochranný vodič PE?
V takovém případě použijte zásuvku bez uzemnění a neprodleně zvažte modernizaci elektroinstalace s pomocí elektrikáře.
Jak bezpečně rozšířit počet zásuvek bez uzemnění?
Použijte rozbočovací krabici a maximálně 3 nové zásuvky, aby nedošlo k přetížení obvodu a zachovala se bezpečnost.
Jak správně odizolovat a označit vodiče před připojením zásuvky bez uzemnění?
Odizolujte vodiče na délku 10 mm a označte fázi červenou páskou a nulák modrou, aby bylo jasné, který vodič kam patří.
