Jak správně umístit zásuvky v koupelně podle platných norem

Umístění zásuvek v koupelně podléhá přísným pravidlům, která zajišťují bezpečnost při používání elektrických zařízení v blízkosti vody. Podle platných norem je klíčové respektovat instalační zóny a správné vzdálenosti od sprchového koutu či umyvadla. Dodržení těchto pravidel minimalizuje riziko úrazu elektrickým proudem a zvyšuje komfort při každodenním používání koupelny.

Bezpečnostní zóny v koupelně podle ČSN 33 2000-7-701

Bezpečnostní zóny v koupelně podle ČSN 33 2000-7-701 určují přesná pravidla pro umístění zásuvek a elektroinstalace s ohledem na bezpečnost uživatelů. Tyto zóny rozdělují prostor kolem vany nebo sprchového koutu do čtyř částí – zóny 0 až 3 – podle vzdálenosti a výšky od zdroje vody. Zóna 0 představuje vnitřní prostor vany nebo sprchového koutu, kde je elektroinstalace přísně omezena. Zóna 1 se rozprostírá do výšky 225 cm a zasahuje do 0,6 metru od okraje vany či sprchy, což je kritické místo pro volbu vhodných zařízení. Na zónu 1 navazuje zóna 2, která se rozkládá dále do prostoru, zatímco zóna 3 začíná přibližně ve vzdálenosti 2,4 metru od vany nebo sprchového koutu a nabízí už větší volnost pro instalaci zásuvek.

Pro správné rozmístění zásuvek v koupelně podle platných předpisů je nezbytné respektovat tyto zóny, protože norma ČSN 33 2000-7-701 stanovuje, které zóny v koupelně jsou vhodné pro zásuvky a jaké mají elektroinstalační požadavky.

Kam přesně umístit zásuvku v koupelně podle norem

Zásuvky v koupelně norma jasně zakazuje umístění v zónách 0 a 1. Nejvhodnější je instalovat je v zóně 3, kde elektroinstalační zóny v koupelně dovolují běžné zásuvky s odpovídajícím krytím a ochrannými opatřeními. Dodržení těchto pravidel minimalizuje riziko úrazu elektrickým proudem a vyhovuje platným předpisům pro elektroinstalaci v koupelně.

Výšky a vzdálenosti pro umístění zásuvek v koupelně

Správné umístění zásuvek v koupelně podle platných norem vyžaduje dodržení specifických minimálních vzdáleností a výšek. Tyto požadavky zajišťují bezpečnost uživatelů a správnou funkci elektroinstalace v prostorách s vyšší vlhkostí.

Minimální vzdálenosti zásuvek od umyvadla

Zásuvky v koupelně podle ČSN 33 2000-7-701 musí být umístěny minimálně 10 cm od okraje umyvadla. Tato vzdálenost omezuje riziko kontaktu zásuvky s vodou nebo vlhkostí vznikající během používání umyvadla. Dodržení této normy zabraňuje zkratům a zvyšuje ochranu proti úrazu elektrickým proudem. Správné umístění zásuvek v koupelně tak vychází z požadavku na bezpečnou vzdálenost od zdrojů vody.

Umístění zásuvek vzhledem k vaně a sprchovému koutu

Podle norem musí být zásuvky vzdáleny minimálně 0,6 metru od vany a sprchového koutu. V instalačních zónách 0 a 1, které přímo obklopují tyto mokré prostory, není umístění zásuvek povoleno. Tato pravidla jsou součástí bezpečnostních zón v koupelně a slouží k minimalizaci rizika úrazu elektrickým proudem ve vlhkém prostředí. Proto při plánování elektroinstalace v koupelně je třeba dodržet tyto minimální vzdálenosti a zóny respektovat.

Výška umístění zásuvek v koupelně

Zásuvky by měly být instalovány ve výšce minimálně 120 cm nad podlahou, především u okraje umývacího prostoru. Toto výškové umístění snižuje riziko kontaktu zásuvky s vodou a zajišťuje pohodlný a bezpečný přístup. Výška 120 cm je v normách doporučená pro zajištění bezpečnosti a funkčnosti elektroinstalace v koupelně.

Pravidla pro správné umístění zásuvek v koupelně podle norem:

• Zásuvka minimálně 10 cm od okraje umyvadla
• Zásuvka minimálně 0,6 m od vany a sprchového koutu
• Zásuvky nesmí být instalovány v zónách 0 a 1 kolem sprchy a vany
• Výška zásuvky nad podlahou minimálně 120 cm na hraně umývacího prostoru

Tip: Častou chybou je instalace zásuvek příliš blízko sprchového koutu, což porušuje bezpečnostní zóny v koupelně elektro a může vést k riziku úrazu. Dodržení těchto vzdáleností je zásadní pro bezpečnou elektroinstalaci v koupelně.

Specifika umístění zásuvek u umyvadla, vany a sprchového koutu

Specifika umístění zásuvek v koupelně vyžadují přesné dodržení norem a bezpečnostních pravidel. Zásuvky u umyvadla, vany a sprchového koutu musejí splňovat přísné požadavky na vzdálenost, napětí a krytí IP, aby byla zajištěna ochrana proti vlhkosti a elektrickému riziku.

Umístění zásuvek u umyvadla

Zásuvky v koupelně umístění u umyvadla musí respektovat minimální vzdálenost 10 cm od jeho okraje, aby se zabránilo kontaktu s vodou. Doporučená výška je alespoň 120 cm nad podlahou, což umožňuje pohodlný přístup a zároveň snižuje riziko polití. Správné umístění zásuvek v koupelně podle platných předpisů tak zohledňuje nejen bezpečnost, ale i praktičnost při používání běžných elektrických spotřebičů.

Zásuvky u vany a sprchového koutu – nízké napětí a krytí IP

Zásuvky u vany a sprchového koutu podle normy pro umístění zásuvek v interiéru koupelny musí být vyhrazeny pouze pro nízké napětí. Takové zásuvky musí mít krytí minimálně IPX4, které chrání proti stříkající vodě, což je nezbytné vzhledem k elektroinstalačním zónám v koupelně. Zásuvky na 230 V v těchto oblastech nejsou povoleny, aby se minimalizovalo riziko úrazu elektrickým proudem v blízkosti vodních zdrojů.

Tip: Na co si dát pozor – častá chyba je instalace běžných 230V zásuvek příliš blízko sprchového koutu, což je v rozporu s platnými zónami koupelna elektro a může vést k nebezpečným situacím.

Odborná rada: Správné umístění zásuvek v koupelně vyžaduje respektování instalačních zón a dodržování krytí IP, což zaručuje dlouhodobou bezpečnost a bezproblémový provoz elektroinstalace v koupelně.

Instalace zásuvek pro pračku a elektrický topný žebřík

Instalace zásuvek pro pračku a elektrický topný žebřík musí odpovídat platným normám pro umístění zásuvek v koupelně a respektovat elektroinstalační zóny v koupelně. Zásuvky pro pračku se obvykle umisťují vedle nebo za spotřebičem ve výšce přibližně 16 cm nad podlahou. Toto umístění minimalizuje riziko kontaktu s vodou a zároveň umožňuje pohodlný přístup. Každá zásuvka pro pračku musí být chráněna samostatným jističem a proudovým chráničem, což zajišťuje bezpečný provoz a ochranu proti úrazu elektrickým proudem.

Elektrický topný žebřík vyžaduje jištění 16 A a proudový chránič s maximální citlivostí 30 mA, aby bylo dodrženo bezpečnostní pravidlo elektroinstalace v koupelně. Správné umístění zásuvky pro tento typ spotřebiče respektuje instalační zóny v koupelně, zejména je třeba vyhnout se zónám v blízkosti sprchového koutu, kde je zvýšené riziko kontaktu s vodou.

Které zóny v koupelně jsou vhodné pro zásuvky a které ne

Elektroinstalace v koupelně musí respektovat bezpečnostní zóny, kde je povoleno umístění zásuvek. Zóny 0 a 1 (sprchový kout a bezprostřední okolí) nejsou pro zásuvky vhodné, zásuvky se instalují ve zóně 2 a dál. Takové umístění zásuvek minimalizuje riziko elektrického nebezpečí a je v souladu s normami pro zásuvky v koupelně.

Bezpečnostní opatření a ochranné prvky elektroinstalace v koupelně

Elektroinstalace v koupelně podléhá přísným normám, které stanoví přesné požadavky na ochranné prvky a bezpečnostní opatření. Norma ČSN 33 2000-7-701 vyžaduje, aby všechny kovové části koupelny, které by mohly vést elektrický proud, byly propojeny ochranným pospojováním vodičem o průřezu minimálně 4 mm². Toto propojení zabraňuje nebezpečnému dotykovému napětí a zvyšuje bezpečnost uživatelů.

Zásuvky v koupelně musí být chráněny proudovým chráničem s maximální jmenovitou hodnotou 30 mA. Tento prvek zajišťuje rychlé odpojení napájení při úniku proudu, což významně snižuje riziko úrazu elektrickým proudem. Dále je nezbytné, aby elektrospotřebiče a zásuvky měly krytí IP přizpůsobené konkrétní instalační zóně koupelny, což zabraňuje pronikání vlhkosti a tím i možným zkratům.

• Kovové části koupelny propojit ochranným pospojováním vodičem 4 mm²
• Zásuvky vybavit proudovým chráničem max. 30 mA
• Použít krytí IP zařízení podle instalačních zón v koupelně

Jaké jsou instalační zóny v koupelně a kde umístit zásuvky

V koupelně platí rozdělení do zón podle blízkosti k vodě, kde zásuvky v zóně 0 a 1 nejsou povoleny. Zásuvky v koupelně norma stanovuje, že musí být umístěny mimo nejrizikovější zóny, například alespoň 60 cm od sprchového koutu. Elektroinstalace v koupelně schéma správného umístění zásuvek proto vychází z těchto pravidel, aby byla zajištěna maximální bezpečnost.

Tip: Na co si dát pozor – zásuvky nesmí být instalovány přímo u umyvadla nebo ve sprchovém koutě, což je častá chyba při rekonstrukcích koupelen. Dodržení správných zón a ochranných opatření minimalizuje riziko úrazu a splňuje platné bezpečnostní normy.

Doporučení pro plánování rozmístění zásuvek v koupelně

Ergonomické rozmístění zásuvek v koupelně

Zásuvky v koupelně musí být umístěné tak, aby byly snadno dostupné bez nutnosti nepohodlného natahování nebo ohýbání. Podle normy ČSN 33 2000-7-701 ed. 2 z roku 2007 se zásuvky na 230 V nesmí instalovat v zónách 0 a 1, tedy přímo ve vaně nebo sprchovém koutu a v prostoru do 2,25 m nad podlahou a do 0,6 m od okraje vany či sprchy. V zóně 2, která navazuje vodorovně do 60 cm od okraje sprchy a sahá do výšky 2,25 m, jsou zásuvky povoleny pouze s krytím minimálně IP44 a ochranou proudovým chráničem s maximálním reziduálním proudem 30 mA. V zóně 3, do vzdálenosti přibližně 2,4 m od okraje sprchy, lze instalovat běžné zásuvky s krytím IP21 až IP44, vždy však s proudovým chráničem.

Zásuvky nesmí být zakryté nábytkem nebo zrcadlem, aby byla zajištěna jejich snadná dostupnost. Doporučuje se umístit zásuvky v rozmezí výšky 20 cm až 120 cm nad podlahou, přičemž u umyvadla musí být zásuvky minimálně 20 cm od jeho okraje, ideálně ve výšce nad 120 cm, pokud jsou umístěny těsně u hranice umyvadlového prostoru. Toto rozmístění zohledňuje nejen bezpečnostní normy, ale i ergonomii při používání běžných elektrospotřebičů, jako jsou fén, holicí strojek nebo elektrický kartáček.

Tip: Častou chybou je instalace zásuvek příliš blízko sprchového koutu nebo umyvadla, což porušuje bezpečnostní normy a zvyšuje riziko úrazu elektrickým proudem.

Plánování zásuvek pro chytrá zařízení v koupelně

Při plánování elektroinstalace v koupelně je nutné počítat s budoucími technologiemi, jako jsou chytrá WC, osvětlená zrcadla nebo masážní systémy, které vyžadují speciální zásuvky s odpovídajícím krytím a kapacitou. Doporučuje se rezervovat několik zásuvek navíc mimo bezprostřední blízkost sprchového koutu a umyvadla, aby bylo možné připojit tato zařízení bez nutnosti zásahu do elektroinstalace v budoucnu.

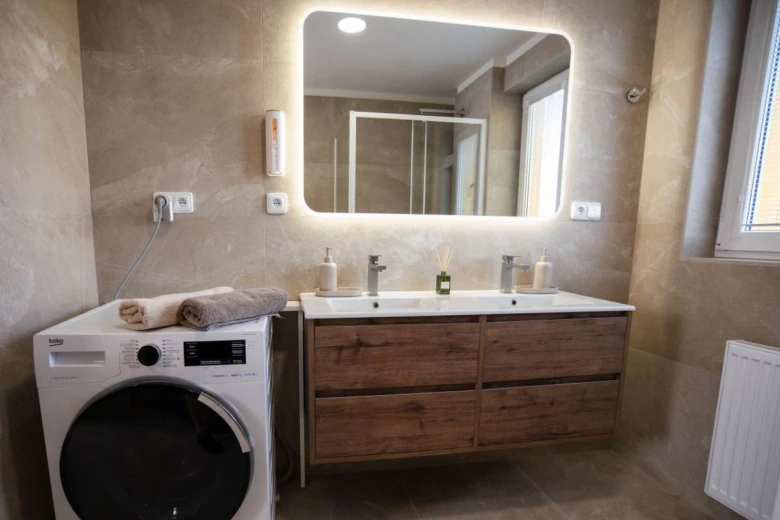

Zásuvky pro pračku by měly být umístěny vedle nebo za pračkou ve výšce přibližně 16 cm nad podlahou, nesmí být pod přívodem vody nebo odpadem a musí mít vlastní jistič a proudový chránič s reziduálním proudem max. 30 mA. Podobně zásuvky pro elektrický topný žebřík musí mít samostatný přívod a jištění 16 A s proudovým chráničem.

Při rozmísťování zásuvek je třeba respektovat instalační zóny koupelna, kde platí přísná pravidla pro krytí IP a ochranu proti vlhkosti. Například zásuvky v zóně 2 musí mít krytí minimálně IP44, v zóně 3 postačuje IP21 až IP44.

• Umísťujte zásuvky mimo zóny 0 a 1, tedy mimo vanu a sprchový kout
• Dodržujte minimální vzdálenost 60 cm od okraje sprchy (zóna 2) pro zásuvky s odpovídajícím krytím
• Zásuvky v umyvadlovém prostoru musí být minimálně 20 cm od okraje umyvadla a ve výšce nad 120 cm, pokud jsou umístěny na hranici této zóny
• Zásuvky musí být vždy chráněny proudovým chráničem s reziduálním proudem max. 30 mA
• Rezervujte zásuvky pro budoucí chytrá zařízení a zvažte jejich snadnou dostupnost

Tip: Na co si dát pozor: zásuvky umístěné podél přívodu vody nebo odpadu mohou být vystaveny vlhkosti a mechanickému poškození, což je v rozporu s bezpečnostními normami a může vést k poruše elektroinstalace.

Pro koho se to hodí: Tento přístup je vhodný pro novostavby i rekonstrukce, kde je možné elektroinstalaci plánovat s ohledem na bezpečnost a budoucí potřeby. Pro starší objekty s omezeným prostorem a pevnou elektroinstalací může být nutné konzultovat odborníka a případně použít speciální řešení s nízkonapěťovými systémy SELV.

Údržba a kontrola zásuvek v koupelně z hlediska bezpečnosti a životnosti

Správné umístění zásuvek v koupelně podle norem je základem bezpečné elektroinstalace, avšak stejně důležitá je pravidelná údržba a kontrola těchto zařízení. Revize elektroinstalace by měla probíhat minimálně jednou za dva roky, přičemž se kontroluje zejména funkčnost proudového chrániče a stav krytí IP zásuvek. Krytí IP musí být vždy zachováno, protože zajišťuje ochranu proti vlhkosti, která je v koupelně kritickým faktorem pro bezpečnost.

Údržba zásuvek prodlužuje jejich životnost a minimalizuje riziko poruch. Mezi časté problémy patří mechanické poškození, uvolněné spoje či zanesení nečistot. Proto je vhodné zásuvky pravidelně vizuálně kontrolovat a v případě podezření na závady vyhledat odborníka.

Jak se řídí umístění zásuvek v koupelně z hlediska bezpečnostních norem

1. Kontrola proudového chrániče – ověřte, že chránič správně funguje a spíná při úniku proudu pod 30 mA.
2. Ověření krytí IP – zajistěte, že zásuvky mají krytí minimálně IP44 v blízkosti sprchového koutu a v dalších elektroinstalačních zónách.
3. Vizuální inspekce – sledujte případné praskliny, uvolněné části a známky vlhkosti na zásuvkách.
4. Vyhýbání se mechanickému poškození – chraňte zásuvky před nárazy a používáním nevhodných přístrojů.
5. Konzultace s elektrikářem – při pochybnostech nebo plánované změně umístění zásuvek v koupelně se poraďte s odborníkem.

Tip: Praktické tipy na umístění zásuvek v koupelně podle norem vždy zahrnují respektování zón koupelna elektro a zón u sprchového koutu, kde je instalace zásuvek omezena kvůli bezpečnosti. Dodržování těchto pravidel spolu s pravidelnou údržbou zásuvek výrazně snižuje riziko úrazu elektrickým proudem a prodlužuje životnost elektroinstalace.

Časté dotazy

Kam umístit zásuvku v koupelně podle norem?

Zásuvky umístěné v koupelně musí být mimo zóny 0 a 1, minimálně 0,6 m od vany nebo sprchy, a u umyvadla ve výšce minimálně 120 cm nad podlahou a 10 cm od okraje.

Jaká je minimální vzdálenost zásuvky od sprchového koutu?

Minimální vzdálenost zásuvky od sprchového koutu je 0,6 metru, aby byla bezpečně mimo zónu 1 s omezením pro napětí a krytí.

Jak vysoká má být zásuvka umístěná u umyvadla?

Spodní hrana zásuvky na hraně umyvadla musí být minimálně 120 cm nad podlahou, aby vyhověla bezpečnostním normám.

Je možné instalovat zásuvky přímo u vany nebo sprchy?

V zóně 0 a 1 u vany či sprchy jsou zásuvky povoleny pouze na nízké napětí do 12 V s krytím IPX4 a vyšším, běžné zásuvky na 230 V tam nejsou povoleny.

Kde umístit zásuvku pro pračku v koupelně?

Zásuvka pro pračku se obvykle umisťuje vedle nebo za pračkou ve výšce cca 16 cm nad podlahou, musí mít samostatný jistič a proudový chránič.

Jaké krytí musí mít zásuvky v koupelně?

Zásuvky musí mít krytí IP podle bezpečnostní zóny: minimálně IPX4 v zóně 1, IP44 v zóně 2 a IP21 v zóně 3.

Co je ochranné pospojování v koupelně?

Ochranné pospojování znamená propojení všech kovových částí koupelny vodičem s průřezem 4 mm² pro bezpečnost proti úrazu elektrickým proudem.

Jak často je třeba kontrolovat zásuvky v koupelně?

Revize elektroinstalace a kontrola zásuvek by měly probíhat pravidelně podle platných norem, minimálně jednou za několik let.

Jak zabezpečit elektroinstalaci v koupelně proti vlhkosti?

Použitím zásuvek a svítidel s odpovídajícím krytím IP a instalací proudových chráničů s maximálním reziduálním proudem 30 mA.

Jaké jsou nejčastější chyby při umisťování zásuvek v koupelně?

Mezi chyby patří umístění zásuvek příliš blízko vany nebo sprchy, nevhodná výška zásuvek a nedodržení ochranného krytí IP.

Jaká jsou pravidla pro umístění zásuvek vzhledem k rohu koupelny?

Zásuvky musí být umístěny minimálně 60 cm od rohů koupelny, aby byla dodržena bezpečnostní zóna podle normy ČSN 33 2000-7-701.

Jaké jsou instalační zóny v koupelně a jak ovlivňují umístění zásuvek?

Koupelna je rozdělena do tří zón (0, 1, 2) s různými požadavky na krytí a umístění zásuvek; zásuvky smí být instalovány pouze mimo zónu 0 a 1, tedy minimálně 60 cm od vany nebo sprchového koutu.

Jaká krytí IP musí mít zásuvky instalované v jednotlivých zónách koupelny?

V zóně 2 musí mít zásuvky krytí minimálně IP44, zatímco mimo tyto zóny lze použít zásuvky s nižším krytím, podle ČSN EN 60529.

Jak správně umístit zásuvku pro elektrický topný žebřík v koupelně?

Zásuvka pro topný žebřík musí být umístěna mimo zónu 0 a 1, tedy nejméně 60 cm od vany nebo sprchového koutu, a musí mít krytí minimálně IP44.

Jaké bezpečnostní prvky musí být součástí elektroinstalace zásuvek v koupelně?

Zásuvky v koupelně musí být chráněny proudovým chráničem s vybavovacím proudem max. 30 mA a musí být správně uzemněny podle normy ČSN 33 2000-7-701.
