Maximální zatížení kabelů a vodičů podle průřezu tabulka

Správné dimenzování kabelů podle průřezu vodiče v mm2 představuje základní prvek bezpečnosti každé elektrické instalace. Překročení maximální proudové zatížitelnosti vede k přehřívání izolace, což v extrémních případech končí zkratem nebo vznikem požáru. Následující přehled vám pomůže určit maximální proud kabelu odpovídající vašim konkrétním potřebám a normě ČSN 33 2000-5-52.

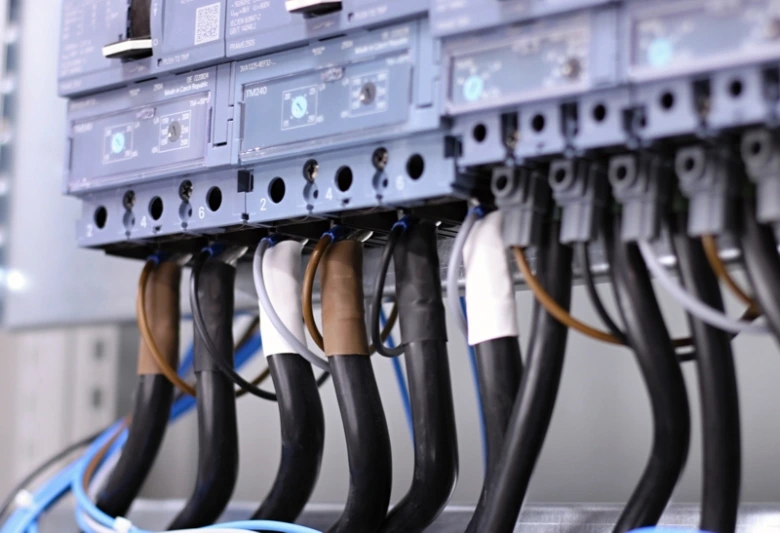

Maximální zatížení vodičů podle průřezu: přehled základních hodnot

Maximální proudové zatížení vodičů závisí primárně na průřezu vodiče, použitém materiálu a typu izolace, která určuje tepelnou odolnost kabelu. Pro běžné měděné vodiče s PVC izolací při okolní teplotě 30 °C se hodnoty pro průřez 2,5 mm² pohybují v rozmezí 18 až 33 A a pro průřez 95 mm² mezi 164 až 341 A.

Maximální proudové zatížení vodičů s PVC izolací podle průřezu

Správné dimenzování kabelů vyžaduje znalost proudové zatížitelnosti, aby nedocházelo k degradaci izolace vlivem nadměrného tepla. Měděné vodiče s PVC izolací jsou standardem v běžných instalacích, kde průřez vodiče mm2 přímo definuje schopnost bezpečně přenést elektrický proud. Maximální proudové zatížení vodičů ovlivňují také korekční faktory teplota a způsob uložení kabelu. Pokud teplota okolí přesáhne 30 °C, dochází k poklesu dovoleného proudového zatížení.

Jak zjistit maximální zatížení kabelu podle průřezu: přehled a tabulky

Pro rychlé zjištění maximálního zatížení kabelu slouží tabulky proudové zatížitelnosti, které jsou nezbytné pro správné dimenzování kabelů v elektroinstalaci. Maximální proud kabelu podle průřezu se liší dle způsobu uložení, například v liště, zdi nebo volně na vzduchu. Častá chyba: při výběru kabelu se zapomíná na úbytek napětí kabel při delších trasách, což může vést k přehřívání i při nižším než maximálním proudu. Tato tabulka zatížení kabelů podle průřezu se hodí pro běžné domovní a průmyslové rozvody, ale není vhodná pro specifické instalace v extrémně vysokých teplotách nebo pro kabelové svazky s vysokou hustotou. Vždy ověřte konkrétní parametry od výrobce kabelu, neboť normy dimenzování vodičů mohou definovat přísnější limity v závislosti na typu izolace a vnějších vlivech.

Vliv způsobu uložení na maximální zatížení kabelů

Způsob uložení kabelu zásadně ovlivňuje jeho schopnost odvádět teplo, což přímo určuje maximální proudové zatížení vodičů. Průřez vodiče mm2 je sice výchozím parametrem, ale efektivní dimenzování kabelů vyžaduje zohlednění okolního prostředí. Pokud kabel uložíte do tepelně izolované stěny, omezíte jeho chlazení a musíte snížit jmenovitý proud. Naopak volné uložení v kabelových žlabech nebo v zemi umožňuje lepší odvod tepla, a tedy vyšší proudové zatížení.

Při hledání odpovědi na to, jak zjistit zatížení kabelu, musíte zohlednit konkrétní podmínky instalace. Následující příklady ilustrují, jak se mění maximální proud kabelu u běžného vodiče CYKY s průřezem 2,5 mm2:

• V tepelně izolované stěně: 18 A
• V omítce nebo v liště: 24 A
• Volně na vzduchu nebo v kabelovém žlabu: 28 A
• Uložení přímo v zemi: až 38 A

Odborná rada: Častou chybou je podcenění vlivu sdružování více kabelů do jednoho svazku, což výrazně snižuje jejich proudovou zatížitelnost. Pro přesné určení hodnot vždy aplikujte korekční faktory teplota a zohledněte přípustný úbytek napětí kabel, který se prodlužuje s délkou vedení. Tato data poskytuje standardní maximální proudové zatížení CYKY kabelů podle průřezu tabulka, kterou je nutné konzultovat před každou instalací. Uvedené hodnoty jsou orientační a platí pro standardní podmínky; pro specifické instalace v průmyslu nebo u dlouhých vedení doporučuji vždy provést výpočet podle platných norem dimenzování vodičů. Tento postup se hodí pro běžné elektroinstalace v domácnostech, ale není vhodný pro návrhy vysokonapěťových sítí nebo speciálních přívodů, kde hrozí riziko přetížení izolace.

Korekční faktory pro teplotu a seskupení kabelů

Maximální proudové zatížení kabelů se v reálných podmínkách liší od tabulkových hodnot, které předpokládají ideální prostředí. Korekční faktory pro teplotu a seskupení kabelů jsou nezbytné pro správné dimenzování kabelů a zajištění bezpečného provozu elektroinstalace. Vyšší teplota okolí snižuje schopnost izolace odvádět teplo, což přímo snižuje maximální proudové zatížení vodičů.

Pro PVC izolaci při standardní provozní teplotě 30 °C platí základní proudová zatížitelnost vodičů a kabelů podle průřezu. Při překročení této teploty musíte hodnoty násobit následujícími koeficienty:

1. Teplota 35 °C – koeficient 0,91
2. Teplota 40 °C – koeficient 0,82
3. Teplota 45 °C – koeficient 0,71
4. Teplota 50 °C – koeficient 0,58

Seskupení kabelů v jednom žlabu nebo svazku dále snižuje maximální zatížení, protože dochází k vzájemnému oteplování vodičů. Častou chybou při výběru průřezu kabelu podle maximálního proudu je ignorování těchto vlivů, což vede k přehřívání izolace. Na co si dát pozor:

• Počet kabelů v těsném seskupení snižuje proudovou zatížitelnost až o 30 % u tří a více kabelů.
• Uložení v tepelně izolovaných stěnách vyžaduje snížení zatížitelnosti o dalších 25 % oproti volnému uložení.
• Kombinace vysoké teploty a seskupení kabelů vyžaduje volbu většího průřezu vodiče mm2 pro eliminaci rizika požáru.

Tato pravidla se hodí pro projektanty a zkušené elektrikáře, zatímco pro běžné domácí opravy spotřebičů s nízkým odběrem jsou tyto korekce zanedbatelné.

Výpočet průřezu kabelu podle zatížení a délky vedení

Správné dimenzování kabelů vyžaduje zohlednění odebíraného výkonu, délky trasy a přípustného úbytku napětí. Při návrhu instalace vždy vycházejte z maximálního proudu kabelu, který odpovídá průřezu vodiče v mm2, a nezapomeňte na korekční faktory teplota prostředí.

Základní vzorec pro výpočet proudu

Pro určení proudu v jednofázové síti využijte vztah I = P / (U * cos φ). V tomto vzorci představuje P výkon spotřebiče ve wattech, U napětí 230 V a cos φ účiník, který u běžných odporových spotřebičů dosahuje hodnoty 1. Výpočet proudu je prvním krokem, jak zjistit zatížení kabelu a následně zvolit vhodný průřez vodiče mm2 pro danou aplikaci.

Úbytek napětí a jeho limit

Při návrhu rozvodů hraje zásadní roli úbytek napětí kabel, který nesmí překročit stanovené normy. Pro běžné instalace se doporučuje udržet úbytek napětí v rozmezí 2 až 4 %. Překročení této hodnoty vede k zahřívání vodičů a nižší efektivitě připojených zařízení. Dodržení limitu 4 % je klíčové pro dlouhodobou bezpečnost elektrických instalací a stabilitu napájecího napětí.

Vliv délky vedení na dimenzování

Délka vedení přímo ovlivňuje celkový odpor vodiče, což zvyšuje úbytek napětí na konci kabelové trasy. Pro delší vzdálenosti musíte volit vyšší průřez vodiče mm2, abyste kompenzovali vzniklé ztráty. Častá chyba: podcenění délky vedení vede k instalaci poddimenzovaného kabelu, který se při plném zatížení nadměrně zahřívá. Dimenzování kabelů se hodí pro trvalé instalace, nikoliv pro provizorní prodlužovací přívody.

Normy a minimální průřezy vodičů pro bytové instalace

Správné dimenzování kabelů v bytových instalacích podléhá přísným požadavkům, které definují normy ČSN EN 50525 a DIN VDE 0100. Tyto předpisy určují minimální průřez vodičů tak, aby byla zajištěna mechanická pevnost a bezpečný provoz elektrických obvodů. Pro běžné světelné a zásuvkové okruhy v domácnostech je stanoven minimální průřez měděného vodiče na 1,5 mm2. Pokud v instalacích využíváte hliníkové vodiče, norma vyžaduje minimální průřez 10 mm2, a to především kvůli odlišným fyzikálním vlastnostem materiálu.

Při návrhu elektroinstalace nestačí pouze dodržet minimální průřez, ale musíte zohlednit také proudové zatížení vodičů a úbytek napětí kabel. Tabulka proudové zatížitelnosti vodičů podle průřezu vám poskytne přehled o mezních hodnotách, ovšem vždy aplikujte korekční faktory teplota. Častá chyba: podcenění vlivu uložení kabelu v tepelné izolaci, které drasticky snižuje jeho maximální proudovou zatížitelnost. Dimenzování kabelů se hodí pro každého, kdo rekonstruuje byt, ale pro laika bez elektrotechnického vzdělání není vhodné provádět instalaci svépomocí. Vždy vyhledejte odborníka, který posoudí konkrétní podmínky uložení.

Časté dotazy k maximálnímu zatížení kabelů a vodičů

Otázka: Jaké je maximální zatížení kabelu s průřezem 2,5 mm²?

Maximální proudové zatížení kabelu s průřezem 2,5 mm² se pohybuje mezi 18 a 33 ampéry při okolní teplotě 30 °C a běžné PVC izolaci.

Otázka: Jak zjistit maximální proud kabelu podle průřezu?

Maximální proud kabelu zjistíte podle tabulky zatížení, kde průřez vodiče v mm² určuje maximální proud v ampérech, například 10 mm² vodič snese až 81 A.

Otázka: Jaký vliv má způsob uložení na maximální zatížení?

Způsob uložení kabelu ovlivňuje jeho zatížení – například 2,5 mm² vodič má zatížení 18 A v izolované stěně a až 38 A, pokud je uložen volně v zemi.

Otázka: Jaké jsou korekční faktory pro teplotu při dimenzování kabelů?

Pro PVC izolaci se zatížení snižuje na 79 % hodnoty při 40-45 °C a na 61 % při 50-55 °C okolní teploty.

Otázka: Jak vypočítat průřez vodiče podle příkonu?

Použijte vzorec I = P / (U_f * cos φ), kde I je proud, P výkon, U_f napětí a cos φ účiník, a zvolte průřez podle vypočteného proudu.

Otázka: Jaké jsou minimální průřezy vodičů pro bytové instalace?

Minimální průřez měděných vodičů je 1,5 mm² a hliníkových vodičů 10 mm² podle platných norem ČSN EN a DIN VDE.

Otázka: Jak seskupení více kabelů ovlivňuje zatížitelnost?

Seskupení kabelů snižuje maximální zatížitelnost, například pro 2 kabely uložené vedle sebe se zatížení sníží na cca 80 % původní hodnoty.

Otázka: Jaký je vliv délky vedení na dimenzování průřezu?

Délka vedení zvyšuje odpor a úbytek napětí kabel, proto je nutné zvýšit průřez, pokud je vedení delší, aby úbytek nepřesáhl 2-4 %.

Otázka: Jaký vliv má typ izolace na maximální proudové zatížení?

Typ izolace ovlivňuje provozní teplotu, například PVC izolace má dovolenou teplotu jádra 70 °C, zatímco pryž pouze 60 °C.

Otázka: Jak se liší zatížení kabelů pro stejnosměrný proud (DC)?

Pro DC instalace je třeba počítat odpor a úbytek napětí dvojnásobně, protože proud teče oběma vodiči, což ovlivňuje dimenzování kabelů.

Otázka: Jaká je tabulka zatížení kabelů podle průřezu?

Tabulka obsahuje průřezy od 2,5 mm² do 95 mm² a odpovídající maximální proudy od 18 A do 341 A při 30 °C a PVC izolaci.

Otázka: Jaký průřez kabelu zvolit pro zatížení 32 A?

Pro zatížení 32 A je vhodný měděný kabel s průřezem 4 mm² až 6 mm² podle způsobu uložení a okolních podmínek.

Otázka: Jaké chyby se dělají při výběru průřezu podle maximálního proudu?

Častou chybou je ignorování korekční faktory teplota nebo seskupení kabelů, což může vést k přehřátí vodiče nad kritickou mez.

Otázka: Jak zjistit zatížení kabelu v praxi?

Zatížení kabelu zjistíte podle tabulek proudové zatížitelnosti, zohledněním průřezu, izolace, uložení a korekčních faktorů teploty a seskupení.

Otázka: Jaký průřez vodiče odpovídá průměru 1,38 mm?

Průměr vodiče 1,38 mm odpovídá průřezu přibližně 1,5 mm², což je standardní hodnota pro světelné okruhy.

Otázka: Jaké jsou standardní průřezy vodičů používané v průmyslových instalacích?

Standardní průřezy vodičů v průmyslu jsou 4 mm², 6 mm², 10 mm² a 16 mm², přičemž volba závisí na zatížení a délce vedení.

Otázka: Jak se mění maximální zatížení kabelu při zvýšení okolní teploty o 10 °C?

Maximální zatížení kabelu se snižuje přibližně o 10 % při každém zvýšení okolní teploty o 10 °C nad normu 30 °C.

Otázka: Jaký vliv má způsob uložení kabelu na jeho proudovou zatížitelnost?

Kabel uložený volně na vzduchu má o 20-30 % vyšší maximální zatížení než kabel uložený v trubce, kde je omezené přirozené chlazení.
