Barevné značení elektrických vodičů v domácích instalacích usnadňuje rozpoznání fáze a nuláku, což je klíčové pro bezpečnou práci s elektřinou. Správné určení podle barev kabelů CYKY nebo značení písmeny pomáhá předejít chybám při zapojení 220 V i třífázových systémů. Naučte se rozlišovat vodiče podle standardních barev a minimalizujte riziko úrazu i poškození zařízení.
Nejpodstatnější body
- Fázové vodiče (L) mají barvy hnědou, černou a šedou, přičemž v jednofázových sítích se nejčastěji používá hnědá.
- Nulový vodič (N) je označen modrou barvou, která musí být světlá a nesytá.
- Ochranný vodič (PE) má kombinaci žluté a zelené barvy, která pokrývá 30-70 % povrchu vodiče.
- Indikační šroubovák může pomoci identifikovat fázi, ale nereaguje spolehlivě na 100 % kvůli indukovanému napětí.
- Při práci s vodiči vždy vypněte proud a používejte izolační rukavice a nářadí s dielektrickou ochranou.
Jaké jsou standardní barvy fázových vodičů (L) a nulového vodiče (N)?
Jak určit fázi a nulák podle barvy elektrického drátu vychází ze standardního barevného značení vodičů. Fázové vodiče (L) mají podle platných norem barvy hnědou, černou a šedou, přičemž v jednofázové síti je nejčastější hnědá. Nulový vodič (N) je vždy světle modrý, což usnadňuje jeho rozlišení v elektroinstalaci. Toto barevné značení pomáhá bezpečně identifikovat vodiče a správně je zapojit, a to jak v jednoduchých 220V instalacích, tak v třífázových systémech.
Jaké jsou barvy jednotlivých fázových vodičů L1, L2 a L3?

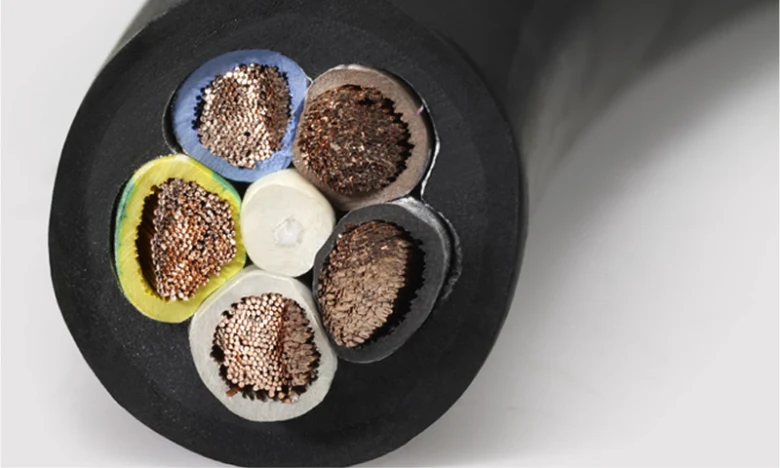

Fázové vodiče L1, L2 a L3 mají standardně barvy hnědou, černou a šedou podle norem IEC. V jednofázové síti se nejčastěji používá hnědá barva pro fázi L. V třífázových elektroinstalacích se pak hnědá označuje fázi L1, černá fázi L2 a šedá fázi L3. Toto barevné značení umožňuje jasné rozlišení jednotlivých fází, což je nezbytné pro správné zapojení a bezpečnost práce s elektrickými vodiči. Staré barevné značení vodičů se může lišit, proto je vždy vhodné se řídit aktuálními normami a barevným značením kabelů CYKY.
| Vodič | Barva | Použití |
|---|---|---|
| L1 | Hnědá | První fáze |
| L2 | Černá | Druhá fáze |
| L3 | Šedá | Třetí fáze |
Jaká je barva nulového vodiče (N) a jak ji rozpoznat?
Nulový vodič (N) má ve všech moderních elektroinstalacích světle modrou barvu, která pokrývá celý povrch vodiče. Toto barevné značení je definováno normami IEC a slouží k jednoznačné identifikaci nuláku, aby nedošlo k záměně s fázovými vodiči. Modrá barva je standardní pro nulák ve všech typech instalací 220V i v třífázových systémech. Při práci s elektroinstalací je třeba si na tuto barvu dát pozor, protože záměna může vést ke zkratům nebo poruchám.
| Vodič | Barva | Použití |
|---|---|---|
| N | Světle modrá | Nulový vodič |
Jak rozlišit ochranný vodič (PE) a jeho barevné značení?
Pro správné určení ochranného vodiče (PE) je klíčové znát jeho barevné značení, které se v českých elektroinstalacích používá jako standardní identifikace. Toto značení pomáhá bezpečně rozlišit ochranný vodič od fáze a nuláku a je součástí barevného značení elektrických vodičů ve 230V instalaci.
Jak rozpoznat ochranný vodič (PE) podle barevného značení?
Ochranný vodič (PE) má povinné barevné značení kombinací žluté a zelené barvy. Tato žlutozelená barva pokrývá 30 až 70 % povrchu vodiče, což umožňuje jeho jasnou identifikaci mezi ostatními vodiči s barevným značením fáze a nulového vodiče v českých elektroinstalacích. U holých vodičů, tedy vodičů bez izolace, je nutné označit je žlutozelenou barvou po celé délce.
- Barevné značení ochranného vodiče musí být jednotné a nesmí být zaměněno se značením fáze.
- V praxi se často setkáte s vodiči označenými podle starého barevného značení vodičů, kde žlutozelená barva zůstává konstantní pro PE.
- Značení kabelů písmeny (například PE) může doplňovat barevný kód, ale vždy je nutné spoléhat na barevné rozlišení.
Tip: Pokud si nejste jisti, jak rozlišit fázi a nulák v elektrickém vedení podle barev, vždy vyhledejte vodič s žlutozeleným značením jako ochranný vodič (PE) a nikdy ho nespojujte s fázovými vodiči.
Jak použít indikační šroubovák a multimetr k identifikaci vodičů?
Pro správné určení fáze a nuláku podle barvy elektrického drátu je vhodné použít indikační šroubovák a multimetr. Tyto nástroje pomáhají potvrdit označení vodičů, zejména když barevné značení kabelů cyky či staré barevné značení vodičů nemusí být zcela zřejmé.
Indikační šroubovák: použití a omezení
Indikační šroubovák pomáhá identifikovat fázový vodič (L) tím, že při kontaktu s vodičem rozsvítí kontrolku, pokud je na vodiči napětí. Tento nástroj je rychlý a snadný na použití, ale může reagovat i na indukované napětí, což je slabý proud vznikající vlivem elektromagnetického pole v blízkosti vodičů. To může vést k falešnému zjištění fáze na nulovém vodiči (N). Proto je indikační šroubovák spíše orientační nástroj, který je třeba doplnit přesnějším měřením.
Použití multimetru pro přesné měření
Multimetr umožňuje přesné určení fázového vodiče a nuláku měřením napětí mezi vodičem a zemí. Mezi fázovým vodičem (L) a zemí by mělo být naměřeno přibližně 230 V, což potvrzuje správné označení fáze. Nulový vodič (N) má naopak napětí blízké nule vůči zemi. Praktický postup pro určení barvy fáze a nuláku v drátech tak spočívá v kontrole napětí multimetrem, což eliminuje nejistotu při starém barevném značení vodičů nebo při značení kabelů písmeny.
- Před měřením vždy vypněte hlavní jistič a zkontrolujte, že jsou vodiče bezpečné
- Zapněte jistič a změřte napětí mezi vodiči a zemí
- Vyhodnoťte výsledky podle standardního barevného značení vodičů 220V
Tip: Bezpečnost práce s elektrickými vodiči je zásadní, proto používejte vhodné izolační pomůcky a nepokoušejte se o měření bez dostatečných znalostí.
Jak postupovat při identifikaci vodičů ve starších elektroinstalacích bez barevného značení?
Starší elektroinstalace často nevyužívají moderní barevné značení vodičů, a proto se v nich setkáte s vodiči, které jsou například bílé, černé nebo bez viditelného barevného odlišení. Takové staré barevné značení vodičů neumožňuje spolehlivě určit, který drát je fáze (L) a který nulák (N) pouze podle barvy. V těchto případech je nezbytné použít měření napětí a vizuální kontrolu ve spojovacích skříňkách, abyste předešli chybám a zajistili bezpečnost.
Pro správnou identifikaci vodičů v instalacích bez barevného značení doporučuji:
- Použít multimetr nebo zkoušečku napětí k určení fázového vodiče, který bude mít vůči nuláku napětí přibližně 230 V.
- Ověřit nulový vodič coby vodič s velmi nízkým napětím vůči zemi, obvykle bez potenciálu.
- Pečlivě zkontrolovat zapojení v rozvodné skříni, kde bývají vodiče připojené na jističe a svorky.
- Nezasahovat do elektroinstalace bez dostatečných znalostí a případně vyhledat kvalifikovaného elektrikáře.
Jak rozpoznat fázi L1, L2, L3 podle barev vodičů
V moderních elektroinstalacích se používá barevné značení kabelů CYKY a dalších typů, kde fáze L1, L2 a L3 mají standardní barvy (například hnědá, černá a šedá), což výrazně usnadňuje orientaci. Ve starších instalacích je však nutné spoléhat se na měření a pečlivou kontrolu zapojení, protože staré barevné značení vodičů neodpovídá dnešním normám.
Tip: Častou chybou je zaměnit nulový vodič za fázi v instalacích bez barevného značení, což může vést k nebezpečným situacím. Proto vždy provádějte měření napětí a v případě nejistoty konzultujte odborníka.
Bezpečnostní postupy při práci s elektrickými vodiči
Práce s elektrickými vodiči vyžaduje maximální opatrnost a dodržování bezpečnostních postupů při práci s elektrickými vodiči. Před jakoukoliv manipulací vždy vypněte přívod elektrického proudu v daném obvodu. Používejte izolační rukavice, které chrání proti úrazu elektrickým proudem, a nářadí s dielektrickou ochranou zajišťující bezpečnou práci i při náhodném kontaktu s vodiči pod napětím.
Barevné značení kabelů cyky a barevné značení vodičů 220V pomáhá rozlišit fázi a nulák, ale nikdy se nespoléhejte pouze na barvu, zvláště pokud jde o staré barevné značení vodičů nebo zapojení 3 fáze barvy, které se mohou lišit. Značení kabelů písmeny doplňuje barevné kódy a usnadňuje správné určení vodičů.
- Vypněte hlavní jistič před začátkem práce
- Používejte pouze certifikované izolační rukavice
- Pracujte s nářadím s dielektrickou ochranou
- Ověřte napětí zkoušečkou i po vypnutí
- Respektujte aktuální barevné značení a označení fáze barva podle platných norem
Tip: Bezpečnost je klíčová, protože i při správném určení fáze a nuláku podle barvy drátu hrozí úraz, pokud nejsou dodrženy základní bezpečnostní zásady.
Časté dotazy k určení fáze a nuláku podle barvy drátu
Otázka: Jaká barva drátu označuje fázi?
Fázové vodiče (L) mají barvu hnědou, černou nebo šedou. V jednofázových instalacích je nejčastější hnědá, v zapojení 3 fáze jsou barvy L1 hnědá, L2 černá a L3 šedá.
Otázka: Jaký je standardní barevný kód pro nulový vodič?
Nulový vodič (N) má standardně modrou barvu, obvykle světlou, což pomáhá odlišit jej od fází i ochranných vodičů.
Otázka: Jak správně použít indikační šroubovák k určení fáze?
Indikační šroubovák rozsvítí kontrolku při kontaktu s fázovým vodičem, ale může reagovat i na indukované napětí, proto je nutné výsledky ověřit měřením multimetrem.
Otázka: Co znamená žlutozelená barva na vodiči?
Žlutozelená barva označuje ochranný vodič PE, který zajišťuje bezpečnost při úrazu elektrickým proudem a musí být dobře viditelný v celé délce kabelu.
Otázka: Jak zjistit fázi a nulák ve starších instalacích bez barevného značení?
Staré barevné značení vodičů často chybí, proto je nutné použít multimetr k měření napětí a pečlivě sledovat zapojení vodičů.
Otázka: Jaké jsou bezpečnostní zásady při práci s elektrickými vodiči?
Vždy vypněte proud, používejte izolační rukavice a nástroje s dielektrickou ochranou a ověřte nulový i fázový vodič měřením.
Otázka: Jaké barvy mají fáze v třífázovém elektrickém rozvodu?
V třífázové síti jsou fáze označeny barvami hnědá (L1), černá (L2) a šedá (L3).
Otázka: Jaký je rozdíl mezi fázovým a nulovým vodičem?
Fázový vodič (L) přenáší proud a má barvu hnědou, černou nebo šedou, zatímco nulový vodič (N) vrací proud do zdroje a je modrý.
Otázka: Jaký je význam modré barvy na vodiči?
Modrá barva znamená nulový vodič, u kterého je důležité zachovat světlý odstín pro správnou identifikaci.
Otázka: Je možné spoléhat se pouze na barvu vodiče při identifikaci?
Ne, barva může být změněna nebo nesprávná, proto je nezbytné vodiče ověřit měřením napětí.
Otázka: Jak poznat vodič PEN, PEL nebo PEM podle barev?
Vodič PEN má modrou barvu s žlutozeleným pruhem, zatímco PEL a PEM mají specifická označení podle platných norem.
Otázka: Proč je důležité používat správné bezpečnostní pomůcky při práci s vodiči?
Použití izolačních rukavic a dielektrického nářadí chrání před nebezpečným elektrickým proudem, který může vést k úrazu.
Otázka: Jaké jsou nejčastější barvy vodičů ve 230V instalaci?
Ve 230V instalaci je fázový vodič hnědý, nulový modrý a ochranný žlutozelený.
Otázka: Jak postupovat při určení fáze a nuláku podle barvy drátu?
Nejprve identifikujte barvy podle barevného značení kabelů CYKY a norem, poté ověřte funkci vodičů pomocí multimetru nebo indikačního šroubováku.
Otázka: Jaké jsou omezení indikačního šroubováku?
Indikační šroubovák může ukazovat i indukované napětí, proto není zcela spolehlivý a měření je nutné vždy potvrdit multimetrickým testem.
