Barevné kódování vodičů a kabelů v elektroinstalaci – přehled
Barevné kódování vodičů a kabelů je v elektroinstalaci zásadní pro bezpečnou a rychlou orientaci při práci s elektrickým napětím 220V. Správné barevné značení kabelů CYKY a vodičů v rozvaděči pomáhá předcházet nehodám a usnadňuje údržbu. Seznámení se základními normami a značením písmeny je klíčové pro každého elektrikáře i domácího kutila.
💡 Důležité na úvod
- Fázové vodiče v jednofázové síti se nejčastěji označují hnědou barvou.
- Nulový vodič má vždy světle modrou barvu, která nesmí být použita pro jiné vodiče.
- Ochranný vodič je označen zelenožlutou kombinací, která pokrývá 30-70 % povrchu vodiče.
- Řídicí kabely mohou mít průřez vodičů od 0,75 do 10 mm² a počet vodičů až 37.
- Kabelové štítky musí mít minimální velikost 3,5 mm a obsahovat označení podle projektové dokumentace.
Přehled základních barev vodičů a jejich význam v elektroinstalaci
Barevné kódování vodičů v elektroinstalaci slouží k jednoznačné identifikaci funkcí jednotlivých vodičů, což výrazně zvyšuje bezpečnost a usnadňuje práci při instalaci i údržbě. Základní barvy rozlišují fázové, nulové a ochranné vodiče podle platných norem, přičemž hnědá, černá a šedá označují fáze, světle modrá je vyhrazena pro nulový vodič a zelenožlutá pro ochranný vodič. Toto barevné značení platí ve většině domácích i průmyslových instalací a je klíčové pro správné a bezpečné zapojení elektrických obvodů.
Jaké jsou základní barvy fází v elektroinstalaci?
V elektroinstalaci se používají tři základní barvy pro fázové vodiče: hnědá, černá a šedá. Tyto barvy představují jednotlivé fáze elektrického systému, které přivádějí napětí 220 V nebo víc. Rozlišení fází barevně usnadňuje jejich správné připojení v rozvaděčích i na spotřebičích, což minimalizuje riziko chybného zapojení a elektrického zkratu. Barevné značení vodičů 220V podle těchto barev je standardem v České republice i v celé Evropské unii. V praxi se s těmito třemi barvami setkáte nejen u kabelů typu CYKY, ale i u vedení v elektrických rozvaděčích a rozvodech.
Jaký význam mají barvy nulového a ochranného vodiče?
Nulový vodič má vždy světle modrou barvu a slouží k návratu elektrického proudu zpět do zdroje, což je základní podmínkou uzavření elektrického obvodu. Správné barevné značení vodičů v elektroinstalaci zajišťuje, že nulový vodič je snadno rozpoznatelný a nelze jej zaměnit s jinými vodiči. Ochranný vodič má kombinaci zelenožluté barvy, přičemž zelená pokrývá 30-70 % povrchu vodiče s žlutými pruhy. Tento vodič chrání před úrazem elektrickým proudem tím, že odvádí případný unikající proud do země. Barevné značení vodičů v autě a průmyslových aplikacích často respektuje stejné zásady, aby byla zachována bezpečnost a přehlednost zapojení.
- Fázové vodiče: hnědá, černá, šedá
- Nulový vodič: světle modrá
- Ochranný vodič: zelenožlutá (páskované značení)
Jak správně označit vodiče v jednofázových a třífázových elektrických sítích
Správné barevné kódování vodičů je klíčové pro bezpečnost a přehlednost elektroinstalace, ať už pracujete s jednofázovou nebo třífázovou sítí. Níže najdete přehled barev pro jednotlivé fáze a nulový vodič podle platných norem.
Jaké barvy fáze se používají v jednofázových sítích?
V jednofázové síti 230 V je fázový vodič označen nejčastěji hnědou barvou. Tento vodič, zvaný fáze L, přivádí střídavé napětí do spotřebičů a zařízení v domácnostech. Barevné značení vodičů 220V vychází z této praxe, což usnadňuje rychlou identifikaci a minimalizuje riziko záměny při montáži i opravách. Staré barevné značení vodičů mohlo být jiné, ale současný standard hnědou barvu pro fázi L vyžaduje. U vodičů CYKY kabelů se proto vždy doporučuje dodržovat tento vzor pro zajištění bezpečnosti.
| Typ sítě | Barva fáze (L) |
|---|---|
| Jednofázová | Hnědá |
Jaké barvy fáze se používají v třífázových sítích?
V třífázové síti 400 V se používají tři barevné označení fází pro jasnou identifikaci: L1 je hnědá, L2 černá a L3 šedá. Toto barevné značení vodičů v rozvaděči umožňuje správné zapojení a snazší orientaci při údržbě. Známení kabelů písmeny doplňuje barevný kód, aby bylo jasné, která fáze je která, což je nezbytné zejména u průmyslových a větších domácích instalací. Barevné značení vodičů v autě má jiný systém, proto je třeba vždy respektovat kontext použití.
| Fáze | Barva |
|---|---|
| L1 | Hnědá |
| L2 | Černá |
| L3 | Šedá |
Jaká je barva nulového vodiče v obou typech sítí?
Nulový vodič, označovaný jako „nulák“, má ve všech typech elektrických sítí jednotné barevné označení – světle modrou barvu. Toto barevné značení kabelů je závazné podle platných norem a zajišťuje bezpečnou identifikaci nulového vodiče, který je nezbytný pro správnou funkci a ochranu elektroinstalace. Bezpečnostní značení vodičů tímto způsobem výrazně snižuje riziko chyb při instalaci i revizích.
| Typ vodiče | Barva |
|---|---|
| Nulový vodič | Světle modrá |
Normy a pravidla pro barevné značení ochranného a nulového vodiče
Ochranný vodič musí mít zelenožluté barevné značení, přičemž jedna barva pokrývá 30-70 % povrchu vodiče a druhá zbytek. Toto pravidlo platí pro vodiče v kabelech CYKY i samostatné vodiče v rozvaděči. U holých ochranných vodičů je povinné označení zelenožlutou lepicí páskou v pravidelných intervalech, protože taková vizuální identifikace výrazně snižuje riziko chybného zapojení a zvyšuje bezpečnost práce. Nulový vodič (N) má vždy světle modrou izolaci, která nesmí být přeznačována ani upravována jinou barvou, aby se zabránilo záměně s fázovými vodiči (L). Použití jiné barvy u nulového vodiče je v rozporu s normou a ohrožuje bezpečnost elektroinstalace.
Tipy pro bezpečné používání barevného značení kabelů v elektroinstalaci
- Dodržujte přesné barevné kódování vodičů 220V podle ČSN a IEC norem, zejména u ochranného (zelenožlutý) a nulového vodiče (světle modrý)
- Používejte zelenožlutou kombinaci barev s pokrytím 30-70 % na ochranném vodiči, včetně aplikace lepicí pásky na holé vodiče
- Nulový vodič označujte výhradně světle modrou barvou bez přepisování nebo jiných úprav
- Vyvarujte se časté chyby: zaměňování nulového vodiče se fázovým nebo ochranným vodičem, která může vést k nebezpečným situacím
- Pamatujte na rozdíl mezi starým barevným značením (například modrá bez odstínu pro nulový vodič) a současnými normami, které vyžadují světlou modrou barvu a přesné barevné rozdělení ochranného vodiče
- Při označování vodičů používejte kromě barev i štítky nebo lepicí pásky pro lepší identifikaci v rozvaděči i na kabelových svazcích
Správné barevné značení vodičů je klíčové pro bezpečnost elektroinstalace a usnadňuje orientaci při údržbě, opravách i revizích.
Parametry a konstrukce kabelů používaných v elektroinstalaci

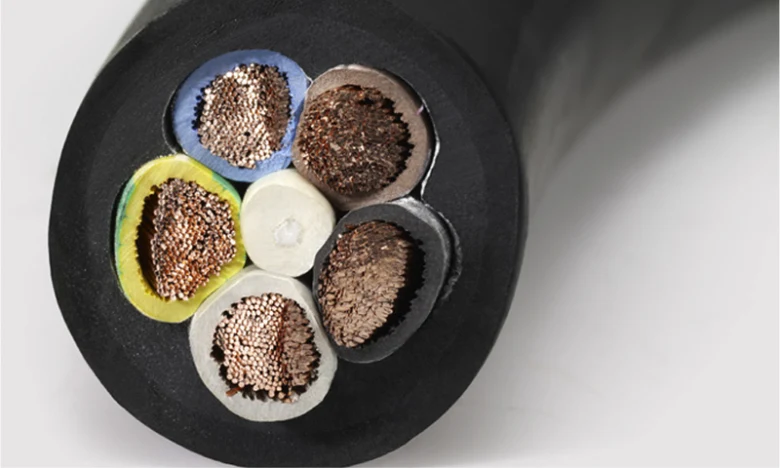

Kabely používané v elektroinstalaci obsahují od 2 až do 61 vodičů s průřezem jednotlivých vodičů v rozsahu 0,75 až 10 mm². Materiál vodičů je zpravidla měď, která zajišťuje optimální vodivost a mechanickou odolnost. Izolace vodičů je vyráběna z různých materiálů, nejčastěji z PVC, gumy nebo polyethylenu, přičemž každý materiál nabízí specifické vlastnosti jako odolnost proti teplotě, vlhkosti nebo mechanickému poškození. Pro ochranu proti elektromagnetickému rušení se u kabelů často používá stínění, například opletení nebo fólie.
U kabelů CYKY, které jsou v České republice standardem pro 220V instalace, hraje důležitou roli barevné značení vodičů. Správné čtení barevného kódování kabelů 220V je nezbytné pro bezpečnou a efektivní elektroinstalaci. Barevné značení vodičů v rozvaděči a značení kabelů písmeny pomáhá rychlé identifikaci fází, vodiče neutrálu i ochranného vodiče.
| Parametr | Rozsah hodnot | Popis |
|---|---|---|
| Počet vodičů | 2 až 61 | Závisí na typu kabelu a použití |
| Průřez vodiče | 0,75 až 10 mm² | Standardní rozměry pro domácí elektro |
| Izolace | PVC, guma, polyethylen | Materiály s různou odolností |
| Stínění | Opletení, fólie | Ochrana proti elektromagnetickému rušení |
Proč je důležité barevné značení vodičů a kabelů v elektroinstalaci
Barevné značení vodičů 220V a kabelů CYKY výrazně zjednodušuje instalaci a údržbu elektroinstalace. Umožňuje snadno rozpoznat fáze, nulový a ochranný vodič, což minimalizuje riziko chyb a zvyšuje bezpečnost práce s elektrickým vedením.
Jak správně označovat kabely a vodiče štítky a dalšími metodami
Pro správné označení kabelů a vodičů je nezbytné použít vhodné štítky a metody, které zajistí jasnou identifikaci v souladu s normami a dokumentací. To platí zvláště u vícežilových kabelů s více než 6 vodiči, kde barevné značení nemusí být dostačující.
Označování vícežilových kabelů
Vícežilové kabely, které obsahují více než 6 vodičů, vyžadují kombinaci barevného a číselného označení pro snadnou orientaci. Doporučuje se používat štítky s minimální velikostí písma 3,5 mm, které se pevně připevní k jednotlivým vodičům nebo přímo na kabel.
- Výběr materiálu štítků – preferujte odolný plast nebo vinyl, který snese teplotní a mechanické vlivy.
- Použití číselného označení – přiřaďte vodičům čísla podle dokumentace a doplňte je o barevné značení vodičů 220V pro rychlou identifikaci.
- Aplikace štítků – štítky umístěte co nejblíže ke svorkám, aby bylo jasné, který kabel je plus a který mínus.
- Alternativní značení – v případě potřeby použijte bílé pásky a permanentní fixy pro ruční doplnění informací, například při starém barevném značení vodičů.
- Kontrola a dokumentace – po označení proveďte kontrolu podle schématu a zaznamenejte informace pro budoucí revize.
Správné čtení a značení kabelů usnadňuje orientaci v elektroinstalaci a zvyšuje bezpečnost práce. Barevné značení kabelů CYKY i vodičů v rozvaděči by mělo být vždy doplněno o spolehlivé štítky a přesné označení vodičů písmeny či čísly.
Aktuální standardy pro barevné značení v různých typech elektrických sítí včetně obnovitelných zdrojů
V elektroinstalaci se barevné značení vodičů liší podle typu elektrického systému – střídavého (AC) nebo stejnosměrného (DC). AC systémy, běžné v domácnostech a průmyslu, využívají pro fáze barvy hnědou, černou a šedou, nulák je modrý a ochranný vodič žlutozelený. Naproti tomu DC systém, typický pro fotovoltaiku a větrné elektrárny, používá pro kladný vodič červenou barvu a pro záporný bílou nebo modrou. Toto rozlišení usnadňuje bezpečnou instalaci a údržbu zařízení.
Barevné kódování vodičů a kabelů je nezbytné pro správnou identifikaci vodičů v rozvaděči a ve vedení, což minimalizuje riziko nesprávného zapojení. Například u kabelů CYKY se kromě barev často používají i písmena pro přesnější označení funkcí vodičů. Staré barevné značení vodičů se stále může vyskytovat, proto je nutné vždy ověřit aktuální normy při jakékoliv elektroinstalaci.
Jak číst a rozumět barevnému značení vodičů v elektrických rozvodech
| Typ systému | Barva kladného vodiče | Barva záporného vodiče | Další barvy ve vedení |
|---|---|---|---|
| AC (220 V) | Hnědá, černá, šedá | Modrá (nulák) | Žlutozelená (ochranný vodič) |
| DC | Červená | Bílá nebo modrá | Značení písmeny u kabelů CYKY |
Tip: V instalacích s fotovoltaikou a větrnými elektrárnami je důležité důsledně dodržovat barevné značení DC systému, protože zaměnění vodičů může způsobit vážné bezpečnostní problémy. Provozovatelé by měli znát rozdíly mezi barevným značením vodičů 220V a DC systémů.
Barevné značení vodičů v autě a v elektrickém rozvaděči mají svá specifika, ale princip správné identifikace vodičů zůstává stejný – vždy používejte aktuální normy a doporučení.
Časté dotazy (FAQ) k barevnému kódování vodičů a kabelů v elektroinstalaci
Barevné značení vodičů v elektroinstalaci slouží k bezpečné a snadné identifikaci jednotlivých vodičů v obvodech s napětím 220 V i v DC systémech. Fázový vodič má barvu hnědou, černou nebo šedou, nulový vodič je světle modrý a ochranný vodič má charakteristickou zelenožlutou kombinaci. V kabelu CYKY tyto barvy odpovídají standardnímu značení. V rozvaděčích se vodiče často doplňují číslicovým označením pro přesnou identifikaci. Staré barevné značení vodičů se může lišit, proto je důležité vždy ověřit aktuální normy.
Návod na barevné značení vodičů a kabelů v elektroinstalaci
- Fázové vodiče mají barvy hnědá, černá, šedá (L1, L2, L3)
- Nulový vodič je světle modrý (N)
- Ochranný vodič je zelenožlutý (PE)
- V DC instalacích je plus červený a mínus modrý nebo bílý
- Vodiče v kabelech s více než 6 jádry se označují čísly nebo bílými páskami
- Minimální velikost štítků na vodiče je 3,5 mm
FAQ k barevnému značení vodičů a kabelů
Otázka: Jaké jsou základní barvy fázových vodičů v domácí elektroinstalaci?
Fázové vodiče mají barvy hnědá, černá a šedá, přičemž v běžné jednofázové instalaci je nejčastější hnědá.
Otázka: Jakou barvu má nulový vodič v elektroinstalaci?
Nulový vodič je označen světle modrou barvou, která nesmí být použita pro žádný jiný vodič.
Otázka: Jak je označen ochranný vodič?
Ochranný vodič má kombinaci zelené a žluté barvy, přičemž tyto dvě barvy pokrývají 30-70 % povrchu vodiče.
Otázka: Jaké jsou doporučené barvy pro vodiče v DC systémech?
Kladný vodič je červený, záporný vodič modrý nebo bílý.
Otázka: Jak velké musí být minimální štítky na kabely?
Minimální velikost štítků je 3,5 mm a musí odpovídat údajům v projektové dokumentaci.
Otázka: Kolik vodičů může mít jeden kabel v elektroinstalaci?
Počet vodičů se pohybuje od 2 do 61, záleží na typu kabelu a účelu instalace.
Otázka: Jaké materiály izolace se používají u vodičů?
Izolace se vyrábí z gumy, PVC nebo polyethylenu podle mechanických a elektrických požadavků.
Otázka: Proč je důležité barevné značení vodičů?
Barevné značení zvyšuje bezpečnost a usnadňuje rychlou identifikaci vodičů bez rizika záměny.
Otázka: Jak se označují vodiče v kabelech s více než 6 vodiči?
Používají se čísla na štítcích nebo bílé pásky s ručním popisem pro jednoznačnou identifikaci.
Otázka: Je možné používat jiné barevné značení vodičů než normované?
Používání nenormovaných barev není doporučeno, protože zvyšuje riziko chyb a nehod.
Otázka: Jaké barvy se používají pro označení vodičů v třífázové soustavě?
Pro fáze L1, L2, L3 se používají barvy černá, hnědá a šedá.
Otázka: Jak poznám, který vodič je plus a který mínus v DC elektroinstalaci?
Plusové vodiče mají červenou izolaci, mínusové modrou nebo bílou.
Otázka: Jaké jsou barvy vodičů v kabelu CYKY?
Vodiče CYKY mají typicky hnědou nebo černou pro fázi, modrou pro nulový a žlutozelenou pro ochranný vodič.
Otázka: Jak se označují vodiče v elektrickém rozvaděči, aby bylo zajištěno bezpečné rozpoznání?
V rozvaděči se vodiče označují barvou a čísly; ochranný vodič má žlutozelenou izolaci, nulový vodič modrou.
Otázka: Jaké jsou bezpečnostní zásady při používání barevného značení vodičů?
Dodržujte normu ČSN EN 60446 a nepoužívejte jiné než normované barvy, abyste předešli záměně a úrazu elektrickým proudem.
