Jaký kabel je potřeba k připojení termostatu a senzorů v topení

Pro správné zapojení termostatu a senzorů v topných systémech je klíčový výběr vhodného kabelu s dostatečným počtem vodičů. Barevné značení vodičů usnadňuje orientaci a zajišťuje bezpečnou instalaci. Výběr správného kabelu ovlivňuje spolehlivost a přesnost regulace teploty.

Jaký kabel je vhodný pro připojení termostatu a senzorů v topných systémech?

Jaký kabel je potřeba k připojení termostatu a senzorů v topném systému? Pro většinu elektrických topných systémů se používá třížilový kabel CYKY s průřezem vodičů 1,5 mm², který je vhodný pro připojení termostatu k napájení 230 V. U nízkonapěťových systémů, jež často využívají signály pro ovládání nebo senzory, se doporučují měděné vodiče AWG 18 s počtem vodičů od 2 do 8 podle konkrétního zapojení a funkcí termostatu.

Pro zapojení termostatu ke kotli nebo jinému topnému zařízení je klíčové správně zvolit kabel podle požadovaného napětí a počtu vodičů. Kabel pro termostat musí zajistit dostatečný průřez, aby nedocházelo k přehřívání a zároveň umožňoval připojení všech nezbytných vodičů pro napájení, signály a senzory. Barevné značení vodičů u kabelu CYKY usnadňuje orientaci při montáži a minimalizuje riziko chybného zapojení.

Tipy na správný kabel pro připojení termostatu a jeho senzorů

• Kabel CYKY s průřezem 1,5 mm² slouží pro připojení termostatu k síťovému napětí 230 V.
• Nízkonapěťový kabel s měděnými vodiči AWG 18 je vhodný pro přenos signálů mezi termostatem a senzory.
• Počet vodičů kabelu závisí na konkrétním typu termostatu a požadavcích topného systému (běžně 2 až 8 vodičů).
• Kroucený pár nebo sběrnicový kabel může být použit pro digitální nebo vícekanálové systémy s vyšší odolností proti rušení.
• Barevné značení vodičů pomáhá správnému zapojení a snižuje riziko chyb při instalaci.

Výběr správného kabelu k připojení termostatu a senzorů výrazně ovlivňuje spolehlivost a bezpečnost topného systému. Pro jednoduché ovládání pokojového termostatu obvykle postačí třížilový kabel CYKY, zatímco pro pokročilé digitální nebo programovatelné termostaty s více senzory se doporučuje využít nízkonapěťové kabely s větším počtem vodičů a vhodnou konstrukcí.

Počet vodičů a jejich funkce v kabelech pro termostaty

Počet vodičů v kabelu pro termostat je klíčovým parametrem, který ovlivňuje správné zapojení termostatu a funkčnost topného systému. Základní topné systémy vyžadují kabel s minimálně dvěma vodiči, které slouží k napájení termostatu a přenosu signálu pro zapnutí či vypnutí topení. U složitějších systémů, například s ovládáním ventilátorů, čerpadel nebo více zón, se počet vodičů zvyšuje až na osm. Každý vodič pak plní specifickou funkci, například přívod napájení, výstup pro topení, ovládání ventilátoru nebo připojení senzoru teploty.

Propojovací kabely mezi termostatem a senzory často využívají kvalitní kroucený pár, který minimalizuje elektromagnetické rušení. Sběrnicové kabely umožňují přenos dat i napájení po jednom kabelu, což zjednodušuje instalaci v moderních inteligentních topných systémech. Barevné značení vodičů napomáhá správnému zapojení, přičemž obvyklé barvy odpovídají funkcím: červený vodič je často napájení, modrý nulový vodič a žlutozelený ochranný, další barvy pak signály a ovládání.

Jaký typ kabelu je potřeba pro senzory v topném systému

Pro senzory v topném systému se doporučuje kabel s minimálně dvěma vodiči, často stíněný kroucený pár, který zajistí přesný a stabilní přenos teplotních signálů bez rušení. Pro připojení pokojového termostatu ke kotli je vhodný kabel s více vodiči podle požadavků kotle a termostatu.

Tip: Při instalaci kabelu pro termostat dbejte na správné barevné značení vodičů, aby nedošlo k chybám při zapojení, které mohou způsobit poruchu systému. Naopak kabely s nedostatečným počtem vodičů nevyhoví komplexnějším systémům, kde je potřeba ovládat více prvků.

Barevné značení vodičů a jejich význam

Barevné značení vodičů v topných systémech je zásadní pro správné zapojení termostatu a senzorů. Dodržování standardů barevného kódování zajišťuje bezpečný a funkční provoz zařízení. Nejčastěji používané barvy mají pevně dané funkce, které pomáhají jednoduše rozlišit jednotlivé vodiče v kabelu pro termostat.

Červený vodič (R) slouží jako zdroj napájení s napětím 24 V, které je nezbytné pro provoz termostatu. Bílý vodič (W) je určen k ovládání vytápění, tedy spínání topného systému podle nastavené teploty. Zelený vodič (G) řídí ventilátor, pokud je součástí topného systému. Černý vodič (C) plní funkci společného vodiče, často označovaného jako C-vodič termostatu, a slouží k uzemnění a napájení obvodu termostatu.

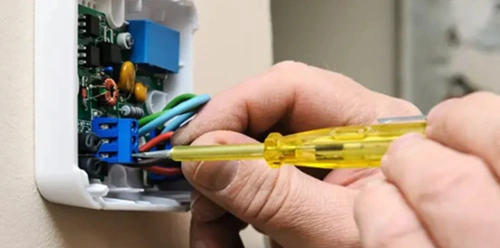

Jak zapojit termostat v topném systému bez chyb

Při zapojení termostatu je klíčové správně identifikovat počet vodičů kabelu a jejich barvy. Nejčastěji se používá kabel se čtyřmi vodiči, ale některé systémy vyžadují více vodičů nebo speciální sběrnicový kabel pro komunikaci. Použití krouceného páru vodičů pomáhá minimalizovat elektromagnetické rušení, což je důležité zejména u citlivých senzorů.

Tipy na správný kabel pro připojení termostatu a jeho senzorů:

• Vyberte kabel s dostatečným počtem vodičů, obvykle 4 až 6, podle požadavků zařízení
• Použijte kabel CYKY nebo speciální kabel pro termostaty, který zajistí spolehlivost přenosu signálu
• Dodržujte barevné značení vodičů, aby bylo možné snadno rozpoznat funkce jednotlivých vodičů
• Používejte kroucený pár pro senzory, aby se snížila možnost rušení signálu

Správné barevné značení vodičů usnadňuje servis a případnou výměnu zařízení. Provoz topného systému bez chyb vyžaduje přesné dodržení těchto pravidel, což minimalizuje riziko nesprávného zapojení a poruch.

Speciální kabely pro sběrnicové systémy a podlahové vytápění

Pro správné připojení termostatu a senzorů v topných systémech je nutné zvolit správný typ kabelu podle charakteru systému. Sběrnicové systémy vyžadují kabely se specifickým uspořádáním vodičů pro minimalizaci rušení, zatímco podlahové vytápění klade důraz na bezpečnost a mechanickou odolnost kabeláže.

Kabely pro sběrnicové systémy

Sběrnicový kabel musí obsahovat kroucené páry vodičů, které snižují elektromagnetické rušení a zajišťují stabilní komunikaci mezi termostatem a centrální jednotkou. Nejčastěji se používají:

• UTP kabely (Unshielded Twisted Pair) s 2 nebo více páry vodičů
• SYKFY kabely, které mají kroucené vodiče v plastové izolaci vhodné pro vnitřní instalace
• CC-01 kabely navržené speciálně pro sběrnicové systémy

Tyto kabely podporují efektivní zapojení termostatu díky přesnému barevnému značení vodičů a odpovídajícímu počtu vodičů kabelu. Správné zapojení termostatu vyžaduje dodržet pokyny výrobce ohledně polarity a umístění vodičů v kroucených párech.

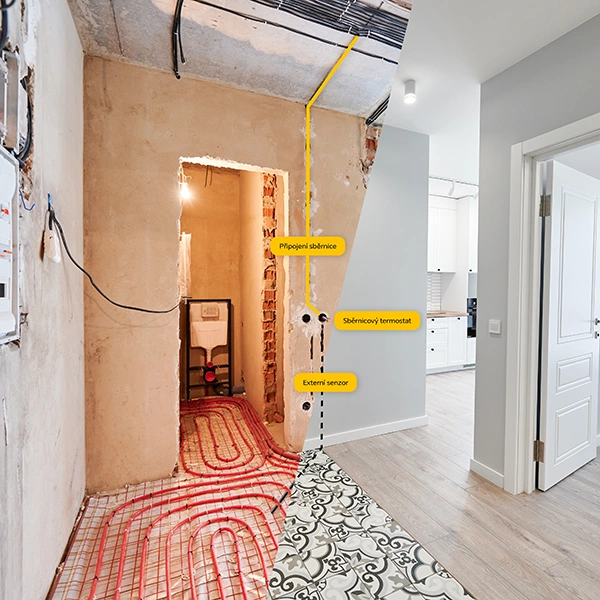

Kabely pro podlahové vytápění

Pro podlahové vytápění je nejlepší kabel CYKY-J 3×1,5 mm², který má dostatečný průřez vodičů pro přenos výkonu i signálu termostatu a senzorů. Tento kabel se obvykle vede v ohebné chráničce o průměru 15-20 mm, která chrání kabel proti mechanickému poškození a umožňuje jeho výměnu bez nutnosti rozbíjení podlahy.

Pro připojení termostatu a čidel v podlahovém vytápění je vhodné:

1. Vybrat kabel CYKY-J 3×1,5 mm² s odpovídajícím počtem vodičů pro všechny senzory
2. Použít ohebnou chráničku pro snadnou instalaci a ochranu kabeláže
3. Dodržovat barevné značení vodičů při zapojení termostatu, aby bylo možné snadno identifikovat funkce jednotlivých vodičů

Tip: Častou chybou je použití kabelu s nedostatečným průřezem vodičů, což může vést k přehřívání a selhání systému. Kabel pro termostat v podlahovém topení by měl být vždy odolný vůči vlhkosti a mechanickému namáhání.

Jaké jsou požadavky na kabeláž pro topný systém s termostatem? Kabel musí zajistit bezpečný přenos signálu i výkonu, mít správný počet vodičů a odpovídat normám pro instalaci v daném prostředí. Použití sběrnicového kabelu s kroucenými páry nebo kabelu CYKY-J podle typu systému je klíčové pro bezchybnou funkci topného systému.

Doporučení pro instalaci a ochranu kabeláže v topných systémech

Správná instalace a ochrana kabeláže termostatů a senzorů v topných systémech vyžaduje dodržení přesných pravidel pro materiály i vedení kabelů. Tím se zajistí bezpečný provoz, minimální elektromagnetické rušení a dlouhodobá spolehlivost celého systému.

Požadavky na materiály kabelů

Kabel pro termostat a senzory musí mít nehořlavý plášť s omezením kouře, zejména pokud je veden ve vzduchotechnických nebo jiných rizikových prostorech. Tento plášť výrazně snižuje riziko šíření požáru a zvyšuje bezpečnost celé instalace. Použití kabelů s označením dle platných norem (např. CYKY s pláštěm třídy Eca nebo vyšší) je nezbytné pro splnění legislativních požadavků a doporučení odborníků.

Ochrana proti elektromagnetickému rušení

Elektromagnetické rušení může ovlivnit přesnost měření termostatu a senzorů, proto je vhodné použít kabely se stíněním. Stínění kabelů, například opletením nebo fólií, snižuje vliv rušivých signálů z okolních elektrických zařízení. Propojovací kabely, například sběrnicový kabel nebo kroucený pár, pomáhají minimalizovat rušení, čímž zajišťují stabilní přenos dat a správné zapojení termostatu bez chyb.

Doporučený postup instalace kabelů

Pro bezpečnou instalaci kabeláže se doporučuje vést kabely v ohebných chráničkách o průměru 15-20 mm. Tyto chráničky by měly být vedeny minimálně 30-50 cm od zdi, aby se zabránilo mechanickému poškození a umožnila snadná výměna kabelu v budoucnu. Při zapojení termostatu v topném systému bez chyb je nutné dbát na správné barevné značení vodičů a kontrolovat kvalitu spojení na svorkách. Počet vodičů kabelu vybírejte podle počtu funkcí termostatu a senzorů, přičemž často se používá také C-vodič pro napájení elektroniky.

Tipy na správný kabel pro připojení termostatu a jeho senzorů zahrnují volbu kabelu s dostatečným stíněním a vhodným průřezem vodičů, aby splňoval požadavky na délku vedení a počet signálových cest. Odborná instalace podle těchto pravidel minimalizuje riziko chyb a zvýší životnost topného systému.

Typy kabelů pro bezdrátové a chytré termostaty

Moderní topné systémy často využívají chytré a bezdrátové termostaty, které kladou specifické nároky na kabeláž a napájení. Správný výběr kabelu a zajištění kompatibility jsou klíčové pro spolehlivý provoz a plné využití funkcí termostatu.

Specifikace kabelů pro OpenTherm komunikaci

OpenTherm komunikace vyžaduje kabel s krouceným párem vodičů, který zajišťuje stabilní obousměrný datový přenos mezi termostatem a kotlem. Doporučuje se kabel s minimálně dvěma vodiči o průřezu odpovídajícím 18 AWG (0,82 mm²), často barevně označenými pro snadnou identifikaci. Kroucený pár minimalizuje elektromagnetické rušení a udržuje nízký odpor, což je nezbytné pro přesnou regulaci teploty. Nevhodný kabel s vyšším odporem nebo bez kroucení může způsobit nestabilitu systému a chyby v komunikaci. Izolace by měla být dostatečně silná, aby odolala teplotním a mechanickým vlivům v instalačním prostředí.

Kabeláž a napájení chytrých termostatů s WiFi

Chytré WiFi termostaty vyžadují nepřetržité napájení, proto je potřeba kabel s minimálně třemi vodiči: fázový (L), neutrální (N) a společný vodič (C), který zajišťuje stabilní přívod napětí. Standardní kabel pro tento účel je třížilový CYKY s průřezem vodičů 1,5 mm², například typ P56S11 od EMOS. Barevné značení vodičů odpovídá normám: červený pro 24 V (R), modrý pro neutrální (N) a černý nebo modrý pro C-vodič. Připojení C-vodiče je nezbytné pro správnou funkci chytrých termostatů, protože umožňuje nepřetržité napájení a podporuje funkce jako vzdálené ovládání a aktualizace softwaru. Bez C-vodiče může docházet k výpadkům funkcí nebo nutnosti použití externího napájení.

Kabely pro bezdrátové termostaty a senzory

Bezdrátové termostaty minimalizují potřebu rozsáhlé kabeláže, protože komunikují rádiově. Kabeláž je pak omezena pouze na napájení základny nebo přijímače, obvykle třížilovým kabelem CYKY 3×1,5 mm² pro napájení 230 V. Senzory připojené k topnému systému mohou vyžadovat samostatné kabely s dvouvodičovým zapojením, často 18/2 AWG, s dostatečnou izolací a ochranou proti rušení. Pro senzory podlahového vytápění se doporučuje kabel v ohebné chráničce o průměru 15-20 mm, zakončený 30-50 cm od stěny, s délkou kabelu přibližně 3 metry, upevněný v podomítkové instalační krabičce KU 68.

Doporučení pro výběr kabelu a zapojení

• Pro jednoduché vytápění postačí dvouvodičový kabel 18/2 AWG.
• Pro moderní chytré termostaty je nezbytný kabel s minimálně třemi vodiči včetně C-vodiče.
• Pro systémy s více funkcemi (chlazení, ventilátor, více stupňů vytápění) se používají kabely s 4 až 8 vodiči.
• Sběrnicové systémy vyžadují kabely s kroucenými páry (např. UTP, SYKFY) pro spolehlivou komunikaci a napájení.
• Kabel CYKY-J 3×1,5 mm² se doporučuje pro připojení podlahových rozdělovačů k elektrickému rozváděči, jištěný 4-10 A.

Tip: Při instalaci chytrého termostatu vždy ověřte dostupnost C-vodiče v topném systému. Jeho absence může vyžadovat doplnění kabeláže nebo výběr termostatu s alternativním napájením. Častou chybou je použití dvouvodičového kabelu bez C-vodiče u chytrých WiFi termostatů, což vede k nestabilitě a omezeným funkcím.

Pro koho se to hodí: Kabely s C-vodičem a krouceným párem jsou vhodné pro moderní centrální topné systémy s chytrou regulací a dálkovým ovládáním. Pro koho NE: Jednoduché starší systémy s manuálním ovládáním často nepotřebují více než dvouvodičový kabel a C-vodič je zbytečný.

Časté dotazy (FAQ) k připojení termostatu a senzorů v topných systémech

Otázka: Jaký kabel je nejlepší pro připojení termostatu?

Pro připojení termostatu se často doporučuje třížilový kabel CYKY s průřezem 1,5 mm² pro napájení 230 V. U nízkonapěťových systémů je vhodný měděný kabel AWG 18 s 2 až 8 vodiči podle požadovaných funkcí.

Otázka: Kolik vodičů potřebuji pro připojení jednoduchého termostatu?

Pro základní zapojení postačí dvouvodičový kabel, například AWG 18 s dvěma izolovanými vodiči pro napájení a spínání topení.

Otázka: Jaké je standardní barevné značení vodičů u termostatu?

Červený vodič slouží pro 24 V napájení, bílý pro ovládání topení, zelený je pro ventilátor a černý vodič představuje společný vodič označovaný jako C.

Otázka: Jaký kabel se používá pro sběrnicové topné systémy?

Pro sběrnicové systémy se používají kabely s kroucenými páry, například UTP, SYKFY nebo CC-01, které zajišťují stabilní datovou komunikaci mezi termostatem a senzory.

Otázka: Jak vést kabely pro podlahové vytápění?

Používá se kabel CYKY-J 3×1,5 mm² vedený v ohebné chráničce o průměru 15-20 mm, s délkou chráněného úseku 30-50 cm od stěny.

Otázka: Jak ochránit kabeláž proti elektromagnetickému rušení?

Kabely je třeba vést odděleně od zdrojů rušení a používat stíněné kabely s nehořlavým pláštěm, což minimalizuje riziko poruch signálu.

Otázka: Co je to C-vodič a proč je důležitý u chytrých termostatů?

C-vodič je společný vodič zajišťující nepřetržité napájení chytrých termostatů, zejména těch s WiFi funkcí, které vyžadují stálý přísun energie.

Otázka: Lze použít bezdrátový termostat v topném systému?

Ano, bezdrátové termostaty se často používají u elektrických topných panelů a radiátorů, kde usnadňují instalaci díky eliminaci kabeláže.

Otázka: Jaké jsou maximální zatížení termostatu?

Typické termostaty snesou odporovou zátěž do 16 A a induktivní zátěž okolo 5 A, což je klíčové při výběru kabeláže a jištění.

Otázka: Jak správně zapojit termostat ke kotli?

Použijte kabel s odpovídajícím počtem vodičů, respektujte barevné značení a dbejte na kompatibilitu napájecího napětí termostatu a kotle.

Otázka: Jak dlouhý by měl být kabel pro připojení podlahového senzoru?

Délka kabelu by měla být zhruba 3 metry, zakončená v podomítkové instalační krabičce KU 68 pro snadné připojení.

Otázka: Jaký kabel použít pro připojení topného kabelu?

Pro připojení topného kabelu se doporučuje třížilový kabel CYKY s průřezem 1,5 mm², který zvládne potřebné zatížení.

Otázka: Jaký je rozdíl mezi nízkonapěťovým a síťovým kabelovým připojením termostatu?

Nízkonapěťové připojení (24 V) využívá tenké měděné vodiče AWG 18, zatímco 230 V napájení používá silnější třížilové CYKY kabely s průřezem nejméně 1,5 mm².

Otázka: Jak se správně barevně označují vodiče u termostatu?

Dodržujte standard: červený pro napájení, bílý pro topení, zelený pro ventilátor a černý jako společný C-vodič.

Otázka: Jaké jsou požadavky na kabely ve vzduchotechnických prostorech?

Kabely musí mít nehořlavý plášť s nízkou úrovní kouře podle platných stavebních předpisů pro zvýšení bezpečnosti.

Otázka: Jak připojit programovatelný termostat ke kotli?

Použijte kabel s požadovaným počtem vodičů, dodržujte barevné značení a zkontrolujte správné napájení termostatu i kotle.

Otázka: Jak zapojit bezdrátový termostat k plynovému kotli?

Bezdrátový termostat komunikuje s přijímačem, který je připojen k systému, čímž minimalizuje klasickou kabeláž, ale vyžaduje napájení přijímače.

Otázka: Jaké jsou tipy na správný kabel pro připojení senzorů v topném systému?

Pro senzory se doporučují kabely s kroucenými páry, jako SYKFY, s dostatečným počtem vodičů a odpovídajícím průřezem.

Otázka: Jak se starat o kabeláž termostatu a senzorů?

Pravidelně kontrolujte izolaci kabelů, upevnění a spoje; poškození je třeba neprodleně opravit nebo vyhledat odbornou pomoc.

Otázka: Jak správně propojit pokojový termostat a kotel kabelem?

Použijte třížilový kabel CYKY 1,5 mm², dodržujte barevné značení a zajistěte správné připojení na svorky termostatu i kotle.
