Bezpečné a správné propojení elektrických vodičů krok za krokem
Bezpečné propojení vodičů je klíčové pro spolehlivost i ochranu při elektroinstalaci. Správná příprava vodičů, použití vhodných svorek a důsledná izolace spojů minimalizují riziko zkratu či požáru. Naučte se metody, které zajistí pevné a trvanlivé spoje pro domácí i průmyslové použití.
Rychlý přehled
- Svorkovnice jsou nejběžnější metodou spojení vodičů, dostupné pro průřezy do 2,5 mm².
- Pružinové svorky Wago umožňují rychlé spojení bez nářadí a mají záruku 3-5 let.
- Šroubové svorkovnice vyžadují pravidelnou kontrolu dotažení kvůli možnostem uvolnění spoje.
- Pájení je vhodné jen pro nízkoproudé spoje s maximální teplotou 65 °C.
- Izolace spojů lze provést smršťovací hadičkou nebo izolační páskou pro zvýšení bezpečnosti.
Základní typy spojení vodičů a jejich použití
Pro bezpečné a správné propojení vodičů je klíčové zvolit vhodnou metodu spoje podle typu vodičů a požadovaného průřezu. Mezi nejpoužívanější patří šroubové svorkovnice, pružinové svorky Wago s 3-5letou zárukou, pájení, krimpování a svařování. Svorky na vodiče jsou vhodné zejména pro průřezy do 2,5 mm² a poskytují spolehlivou izolaci spojů, což zvyšuje elektroinstalace bezpečnost.

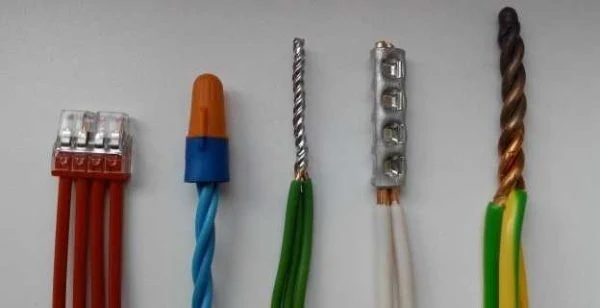

Jaké jsou hlavní metody spojení vodičů?
Existuje pět základních metod spojení vodičů: šroubové svorky, svorky Wago, pájení, krimpování a svařování. Svorkovnice umožňují pevné mechanické spojení vodičů do průřezu 2,5 mm² a díky jednoduché přípravě vodičů jsou často využívány v domácích elektroinstalacích. Pružinové svorky Wago mají záruku 3-5 let a umožňují rychlé a bezpečné spojení bez nutnosti pájení. Pájení je vhodné pro nízkoproudé spoje s provozní teplotou do 65 °C, ale vyžaduje zkušenost a správné nářadí. Krimpování vodičů vytváří pevný elektrický a mechanický spoj pomocí speciálních kleští. Svařování zase zajišťuje mechanicky nejpevnější spoj, ale je méně běžné pro domácí použití.
| Metoda | Vhodnost průřezu | Výhody | Nevýhody |
|---|---|---|---|
| Šroubové svorky | do 2,5 mm² | Snadná instalace | Nutná pravidelná kontrola utažení svorek |
| Wago svorky | do 2,5 mm² | Rychlá montáž, záruka 3-5 let | Vyšší pořizovací cena |
| Pájení | nízký proud | Spolehlivý spoj | Vyžaduje zkušenost a nářadí |
| Krimpování | různý průřez | Pevný a trvanlivý spoj | Nutnost krimpovacích kleští |
| Svařování | různé průřezy | Nejpevnější spoj | Technicky náročné |
Jak správně spojit dva dráty?
Správné propojení vodičů začíná přípravou vodičů – odstraněním izolace na délku odpovídající typu spoje a očištěním konců od oxidace. Pro běžné instalace se doporučují svorky Wago, které zajistí pevný a bezpečný kontakt bez pájení. Maximální průřez vodičů u svorek by neměl překročit 2,5 mm², aby nedošlo k přehřívání spoje. Při použití šroubových svorek je nutné pravidelně kontrolovat utažení svorek, protože povolený spoj může způsobit jiskření a snížit elektroinstalace bezpečnost. U měděných vodičů je oxidace častým problémem, proto je důležité dbát na čistotu spojů. Spojení měděných a hliníkových vodičů vyžaduje speciální svorky určené pro oba materiály, jinak hrozí koroze a porucha spoje.
Tip: U spojů bez pájení a svařování je vhodné použít pružinové svorky Wago, které výrazně zjednodušují instalaci a poskytují dlouhodobou spolehlivost.
Příprava vodičů pro bezpečné spojení
Příprava vodičů je zásadní pro bezpečné a spolehlivé propojení v elektroinstalaci. Správné odizolování a odstranění oxidové vrstvy výrazně ovlivňují kvalitu kontaktu a dlouhodobou bezpečnost spoje.
Jak připravit vodiče pro bezpečné spojení?
Odizolování vodiče musí přesně odpovídat měřítku použité svorky, aby izolace nebyla poškozena a samotný vodič správně seděl ve svorce. Délka odizolování obvykle činí 8 až 12 milimetrů podle typu svorky na vodiče. Před spojením je vhodné použít kontaktní pastu, která odstraní oxidovou vrstvu z měděných i hliníkových vodičů a zlepší elektrický kontakt. Správná příprava vodiče zahrnuje také odstranění všech zbytků izolace a kontrolu, zda vodič není poškozený nebo přehnutý. Tento návod na propojení vodičů výrazně snižuje riziko uvolnění spoje a přehřátí.
Jak spojit dráty bez pájení?
Spojení drátů bez pájení je možné pomocí svorek, například Wago nebo klasických šroubových svorek. Tyto svorky umožňují pevné a bezpečné spojení bez nutnosti použití tepla, což usnadňuje a zrychluje práci. Svorky na vodiče jsou vhodné zejména pro vodiče o průřezu do 2,5 mm². Při použití svorek je důležitá kontrola utažení svorek, aby nedošlo k uvolnění spoje. Pro speciální případy, jako je spojení měděných a hliníkových vodičů, doporučuji použít odpovídající svorky určené pro tento účel a případně kontaktní pastu pro prevenci oxidace. Krimpování vodičů je alternativou, která vyžaduje speciální nářadí a zaručuje mechanickou pevnost spoje.

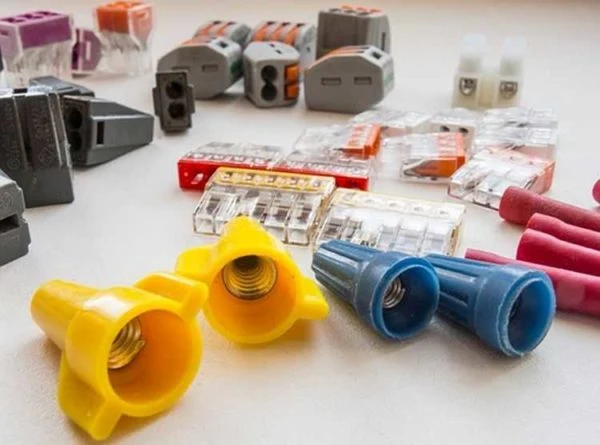

Použití různých typů svorek při spojování vodičů
Při správném propojení vodičů je klíčové vybrat vhodný typ svorky a dodržet přesný postup montáže. Šroubové svorkovnice vyžadují důkladnou přípravu vodičů a pravidelnou kontrolu utažení svorky, protože uvolněný šroub může vést k přehřívání a poruše spoje. Pružinové svorky využívají pružinu, která drží vodič pevně bez nutnosti dotažení, avšak i zde je vhodná občasná kontrola pružiny, zda stále drží požadovaný tlak. Wago svorky umožňují rychlé a bezpečné připojení vodičů bez použití nářadí, doporučený maximální průřez vodiče je 2,5 mm².
- Příprava vodičů – odizolujte vodiče na délku 10 mm, zkontrolujte čistotu měděného jádra bez poškození izolace spojů.
- Vložení vodiče do šroubové svorkovnice – zasunte vodič do otvoru a pevně utáhněte šroub klíčem nebo šroubovákem, kontrolujte pravidelně utažení.
- Zapojení do pružinové svorky – stiskněte páčku, vložte vodič a uvolněte páčku, zkontrolujte pevnost spoje.

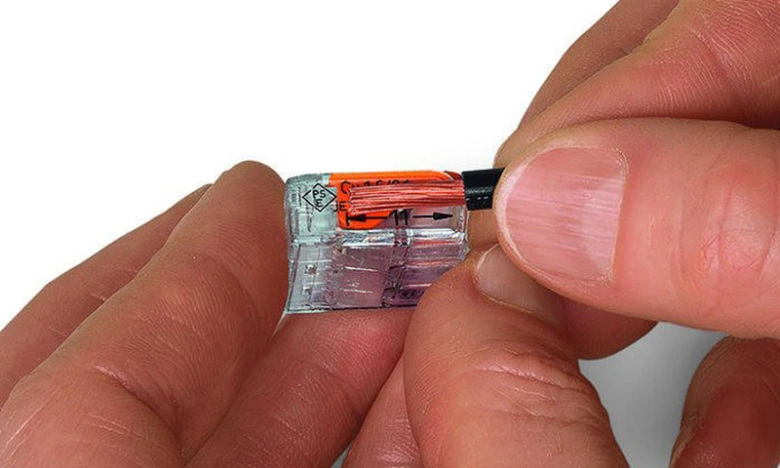

- Použití Wago svorky – otevřete páčku, zasunte vodič až na doraz a zavřete páčku, připojte maximálně dva vodiče dle výrobních parametrů.
Tip: Častá chyba je nedostatečné utažení šroubových svorek, což způsobuje jiskření a tepelný odpor. Správné propojení vodičů je zásadní zejména při spojování měděných a hliníkových vodičů, kde je nutné použít speciální svorky na tyto kombinace.
Izolace a ochrana spojů vodičů
Pro bezpečné propojení vodičů je nezbytná kvalitní izolace spoje, která zabraňuje průniku vlhkosti, mechanickému poškození a vzniku elektrického zkratu. Vnitřní spoje v suchých prostorách se standardně izolují izolační páskou s minimální tloušťkou 0,15 mm, která poskytuje spolehlivou elektrickou izolaci a zároveň zachovává flexibilitu spoje. Pro spoje vystavené vlhkému prostředí nebo mechanickému namáhání je vhodné použít smršťovací hadičku z polyolefinu, která po zahřátí horkovzdušnou pistolí smrští svůj průměr o 30-50 % a vytvoří vodotěsnou, mechanicky odolnou bariéru.
Dalším doplňkem pro mechanickou stabilitu spoje jsou stahovací pásky z nylonu, které fixují vodiče a zabraňují jejich pohybu, čímž snižují riziko uvolnění spoje nebo poškození izolace. Stahovací pásky by měly být utaženy tak, aby pevně držely vodiče, ale nepoškodily jejich izolaci.
Při přípravě vodičů je klíčové správné utažení svorek – u šroubových svorkovnic doporučuji pravidelně kontrolovat dotažení šroubů, zejména u hliníkových vodičů, kde může dojít k plasticitě materiálu a následnému uvolnění spoje. Krimpování vodičů je nutné provádět pomocí odpovídajících kleští a krimpovacích pouzder, přizpůsobených průměru a materiálu vodiče (měď nebo hliník), aby se zajistil pevný a elektricky vodivý spoj bez rizika přehřátí.
- Použijte izolační pásku pro spoje v suchých a vnitřních prostorách
- Aplikujte smršťovací hadičku na spoje vystavené vlhkosti nebo mechanickému namáhání
- Zajistěte stahovací pásky pro pevné mechanické fixování spoje
- Pravidelně kontrolujte utažení šroubových svorek, zejména u hliníkových vodičů
- Používejte správný nástroj a pouzdra pro krimpování podle typu a průměru vodiče
Tip: Častou chybou je nedostatečné utažení svorek, které vede k přehřívání spoje a riziku požáru. U hliníkových vodičů je proto nezbytné kontrolovat dotažení svorek alespoň jednou ročně.
Pro koho se to hodí: Tento způsob izolace a ochrany spojů je vhodný pro domácí i průmyslové elektroinstalace s běžnými proudovými zatíženími do 32 A. Nevhodné je pro vysokoproudé nebo speciální instalace, kde se používají jiné metody a materiály izolace.

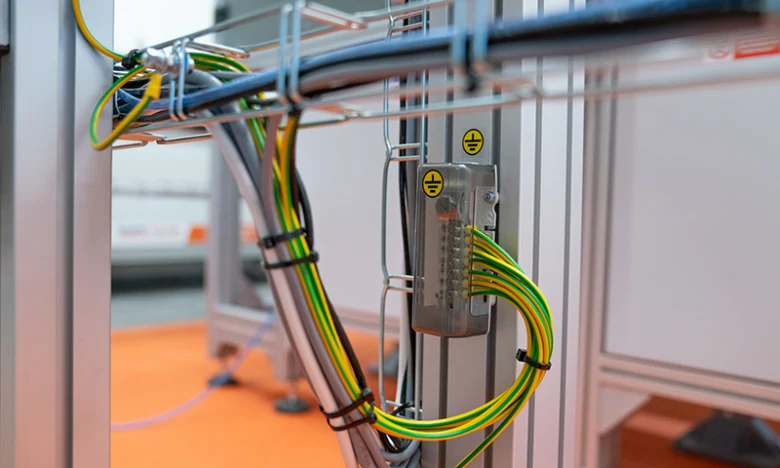

Mechanická ochrana a správné vedení vodičů
Vodiče by měly být vedeny co nejpříměji a s minimem spojů, protože každý spoj zvyšuje elektrický odpor a riziko poruchy. Pevné upevnění kabelů v elektroinstalačních kanálech nebo lištách s použitím vhodných úchytek zabraňuje mechanickému namáhání a předčasnému poškození izolace. Při instalaci ve zdi je nezbytné použít svorkovnice s odpovídajícím krytím a pravidelně kontrolovat dotažení svorek, zejména u hliníkových vodičů, kde může dojít k uvolnění spoje vlivem plasticity materiálu.
Ochranný vodič je klíčový pro snížení impedance smyčky a zajištění rychlého vypnutí jističe při poruše. Doporučuje se vést ochranný vodič v těsné blízkosti živých vodičů, a to i pod feromagnetickým krytem, který může ovlivnit elektrické vlastnosti instalace. Vodiče různých obvodů lze vést společně, pokud nedochází k vzájemnému rušení a jsou dodrženy předepsané vzdálenosti a izolace podle ČSN.
Správná příprava vodičů zahrnuje odstranění izolace v délce odpovídající typu svorky (obvykle 8-12 mm) a odstranění oxidové vrstvy, například pomocí kontaktních past pro měděné i hliníkové vodiče. Pro spojování se doporučuje krimpování s použitím odpovídajících krimpovacích pouzder a kleští, které odpovídají průměru a materiálu vodiče. Pájení je vhodné pouze pro nízkoproudé obvody, protože pájka se při teplotách nad 65 °C taví a spoj může degradovat.
Tip: Častou chybou je nedostatečné utažení svorek, které vede k přehřívání spoje, oxidaci kontaktu a následnému selhání elektroinstalace. Proto je nutné pravidelně kontrolovat dotažení šroubových svorek, zejména u hliníkových vodičů, a používat pružinové svorky s ověřenou kvalitou, které však také vyžadují kontrolu pružnosti pružiny.
Pro koho se to hodí: Tento způsob mechanické ochrany a vedení vodičů je vhodný pro domácí i průmyslové instalace, kde je potřeba spolehlivost a bezpečnost. Nevhodné je pro dočasné nebo mobilní instalace, kde se často mění zapojení, a kde je lepší použít rychlospojky nebo speciální konektory s ochranou proti mechanickému namáhání.
Spojování vodičů různých materiálů a kontrola spojů
Spojování měděných a hliníkových vodičů vyžaduje speciální přístup kvůli odlišným vlastnostem materiálů, které mohou způsobovat oxidaci a zhoršení kontaktu. Pro bezpečné a trvalé propojení se doporučují vhodné svorky s kompatibilními materiály, přičemž pravidelná kontrola a údržba spojů zajišťuje dlouhodobou spolehlivost elektroinstalace.
Doporučené metody spojování mědi a hliníku
Pro spojení měděných vodičů s hliníkovými jsou ideální Wago svorky řady 221 a 222, které umožňují bezpečné připojení vodičů do 2,5 mm² bez nutnosti speciálního krimpování. Tyto pružinové svorky eliminují riziko koroze díky odděleným kovovým kontaktům kompatibilním s mědí i hliníkem. Správná příprava vodičů zahrnuje odstranění izolace a očištění povrchu, aby se zajistil pevný a bezproblémový kontakt.
Kontrola a údržba pružinových svorek
Pružinové svorky vyžadují pravidelnou kontrolu utažení a pružnosti pružin, protože uvolnění může způsobit zvýšení teploty spoje a následné roztavení izolace. Doporučený postup údržby zahrnuje:
- Kontrola pružnosti – ověřte pevnost pružiny stisknutím a uvolněním svorky
- Kontrola utažení – zkontrolujte, zda vodiče drží pevně bez pohybu
- Vizuální kontrola izolace spojů – hledejte známky přehřátí nebo poškození
- Údržba spoje – v případě potřeby svorku vyměňte, aby byla zachována bezpečnost
Tip: Pro elektroinstalaci bezpečnost zvyšuje pravidelná kontrola utažení svorek a správná izolace spojů. Na co si dát pozor: nesprávné spojení mědi a hliníku bez vhodných svorek může vést k oxidaci a poruše spoje.
Pro bezpečné propojení vodičů v autě či ve zdi doporučuji používat právě pružinové svorky vhodné pro daný materiál a pravidelně kontrolovat jejich stav. Tento přístup minimalizuje riziko elektrického selhání a prodlužuje životnost celého systému.
Časté dotazy
Jak správně spojit dva dráty bez pájení?
Použijte pružinové nebo šroubové svorky vhodné pro průřez vodičů, odizolujte je na správnou délku a pevně je upevněte do svorky.
Jak spojit měděné a hliníkové vodiče bezpečně?
Použijte kompatibilní svorky, například Wago řady 221 a 222, které umožňují spojení Cu i Al vodičů do 2,5 mm².
Jak často kontrolovat utažení šroubových svorek?
Doporučuje se kontrolovat a dotahovat šrouby svorek minimálně jednou za 6 měsíců, zejména u hliníkových vodičů.
Kdy je vhodné použít smršťovací hadičku?
Smršťovací hadičku použijte pro izolaci spojů v exteriéru nebo vlhkém prostředí k ochraně proti vlhkosti a mechanickému poškození.
Co dělat, když pružinová svorka ztratí pružnost?
Svorku je nutné vyměnit, protože ztráta pružnosti vede ke zvýšení teploty spoje a může způsobit poškození izolace.
Jak správně odizolovat vodič pro svorku Wago?
Odizolujte vodič na délku uvedenou na svorce, obvykle kolem 10 mm, aby byla zajištěna správná fixace a kontakt.
Jak ochránit spoje vodičů v průmyslovém prostředí?
Použijte vodotěsné svorkovnice, smršťovací hadičky a pevné upevnění kabelů, aby se zabránilo mechanickému poškození a vlhkosti.
Jaký je maximální průřez vodičů pro běžné svorky?
Maximální průřez vodičů pro obvyklé pružinové a šroubové svorky je 2,5 mm² podle výrobních specifikací.
Jaký je nejlepší způsob spojení vodičů v autě?
Použijte pružinové Wago svorky nebo krimpovací spojky vhodné pro vibrace a mechanické namáhání v automobilové instalaci.
Jak zabránit uvolnění spojů vodičů?
Pravidelně kontrolujte dotažení šroubů svorek a údržbu pružinových svorek, používejte správné nástroje a izolaci spojů.
Jaké nástroje jsou nezbytné pro správné propojení vodičů?
Pro bezpečné spojení vodičů je nezbytné použít odizolovač s nastavitelnou délkou odizolování, kvalitní kleště na krimpování a šroubovák s vhodnou velikostí hlavice. Použití správných nástrojů minimalizuje riziko poškození vodiče.
Jaká je doporučená délka odizolování vodiče pro šroubové svorky?
Doporučená délka odizolování vodiče pro šroubové svorky je obvykle 10 až 12 mm, což umožní pevné uchycení vodiče bez vystavení měděného jádra nad svorku.
