Instalace oběhového čerpadla schémata a instalační pravidla

Správná instalace oběhového čerpadla je klíčová pro efektivní fungování topného systému a dlouhou životnost zařízení. Základ tvoří správné schéma zapojení oběhového čerpadla a vhodná poloha v topné soustavě, které zajistí optimální průtok a minimalizují poruchy. Dodržení instalačních pravidel a správné elektrické zapojení jsou nezbytné pro bezpečný a spolehlivý provoz.

Kde a jak správně umístit oběhové čerpadlo v topném systému

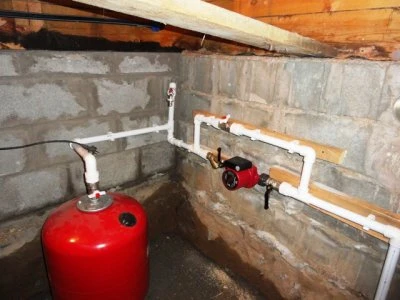

Oběhové čerpadlo se v topném systému standardně instaluje na vratné potrubí, kde zajišťuje efektivní návrat teplonosné kapaliny zpět do kotle. Optimální poloha čerpadla vyžaduje, aby osa rotoru byla ve vodorovné poloze, protože vertikální umístění může snížit jeho hydraulický výkon až o 30 %. Instalace „hlavou dolů“ nebo „nahoru“ není povolena, protože zvyšuje riziko vzniku vzduchových bublin a zhoršuje funkci ložisek.

Směr toku kapaliny musí přesně odpovídat šipce na těle čerpadla, která označuje směr rotace rotoru. Nesprávná orientace způsobí snížení efektivity a může vést k mechanickému poškození čerpadla. U složitějších topných systémů s více větvemi, podlažími nebo samostatnými okruhy se doporučuje instalovat samostatné oběhové čerpadlo pro každý okruh, což optimalizuje provoz a snižuje spotřebu energie.

Elektrické zapojení oběhového čerpadla musí odpovídat schématu zapojení, typicky 220 V s třívodičovým připojením (fáze, nulový vodič, uzemnění). Správná instalace elektrického napájení je klíčová pro bezpečný provoz a umožňuje regulaci rychlosti čerpadla podle aktuálních potřeb topného systému. V některých případech je nutné připojit obtok s ventilem, který slouží k vyvažování průtoku a chrání čerpadlo před přetížením při uzavření části topného okruhu.

Tip: Častou chybou při instalaci je nesprávná orientace osy rotoru a ignorování směru toku kapaliny, což vede k výraznému snížení výkonu a zkrácení životnosti čerpadla. Instalace oběhového čerpadla se hodí pro všechny typy kotlů s uzavřeným oběhem, naopak není vhodná pro systémy s přirozenou cirkulací, kde by čerpadlo mohlo narušit hydraulický režim a způsobit poruchy.

Montážní prvky a příslušenství pro instalaci oběhového čerpadla

Montážní prvky a příslušenství představují klíčové komponenty pro správnou funkci topného systému s oběhovým čerpadlem. Převlečné matice nebo přírubové spoje zajišťují pevné a těsné spojení mezi čerpadlem a potrubím, přičemž je nutné použít kování s certifikovanou odolností vůči tlaku a teplotám běžným v otopné soustavě. Uzavírací ventily musí být dimenzovány na provozní tlak systému, který obvykle dosahuje 1,5 až 3 barů, a musí odolávat mechanickému namáhání způsobenému hmotností čerpadla a vibracemi během provozu.

Filtr, například lapač kalu nebo sítko proti mechanickým nečistotám, je nezbytný k ochraně čerpadla před poškozením a zhoršením výkonu. Jeho správná orientace podle směru proudění vody je označena šipkou na těle filtru a nesmí být porušena, protože opačná instalace zvyšuje hydraulický odpor a může vést k zanášení čerpadla. Obtok s ventilem umožňuje přesměrování průtoku vody při servisu nebo výměně čerpadla bez nutnosti vypouštění celého topného systému, což výrazně zjednodušuje údržbu a minimalizuje přerušení provozu.

Kvalitní kování musí být vyrobeno z materiálů odolných vůči korozi a tepelnému namáhání, například mosazi nebo nerezové oceli, aby vydrželo každodenní provozní zatížení a teplotní rozsah topného systému, který se běžně pohybuje do 90 °C. Správné provedení montáže podle schématu zapojení oběhového čerpadla minimalizuje riziko vzniku netěsností a zajišťuje optimální hydraulický výkon celého systému.

• Převlečné matice nebo přírubové spoje s certifikovanou odolností
• Uzavírací ventily dimenzované na 1,5-3 barů provozního tlaku
• Filtr orientovaný podle směru proudění vody (označeno šipkou)
• Obtok s ventilem pro servis bez vypouštění topného systému
• Kvalitní kování z mosazi nebo nerezu odolné vůči korozi a teplotám do 90 °C

Tip: Častou chybou při instalaci oběhového čerpadla je nesprávná orientace filtru, která může vést k neefektivní filtraci a poškození čerpadla. Dodržujte schéma zapojení oběhového čerpadla a pravidelně kontrolujte těsnost spojů, aby nedocházelo k únikům a ztrátám tlaku v topném systému.

Postup správného elektrického zapojení oběhového čerpadla

Správné elektrické zapojení oběhového čerpadla je klíčové pro bezpečný a efektivní provoz topného systému. Níže naleznete podrobný návod, jak zapojit oběhové čerpadlo elektricky podle schématu, včetně doporučených délek odizolování vodičů a bezpečnostních prvků.

Délky odizolování vodičů pro bezpečné připojení

Pro správné elektrické zapojení je třeba vodiče odizolovat přibližně na délku 10-12 mm. Tato délka umožňuje pevné a bezpečné zasazení do svorek bez rizika vyčnívání měděných částí, které by mohly způsobit zkrat nebo jiný problém. Při instalaci oběhového čerpadla dbejte na to, aby izolace nebyla poškozena a vodiče byly čisté a bez oxidace.

Elektrické zapojení oběhového čerpadla krok za krokem

1. Připojení fáze (L) – připojte hnědý nebo černý vodič k příslušnému svorkovému kontaktu čerpadla.
2. Připojení nulového vodiče (N) – modrý vodič zapojte na nulovou svorku.
3. Připojení ochranného vodiče (PE) – zelenožlutý vodič připojte k ochranné svorce pro zajištění bezpečnosti.
4. Instalace diferenciálního jističe – zapojte ho do obvodu pro ochranu proti úrazu elektrickým proudem.
5. Zapojení přepěťové ochrany – doporučuje se pro zabezpečení proti náhlým přepětím v síti.
6. Otočení napájecího konektoru – pro lepší vedení kabelů lze konektor čerpadla otočit o 90 stupňů podle schématu zapojení oběhového čerpadla pro vytápění.

Návod na zapojení oběhového čerpadla přes termostat

Při instalaci oběhového čerpadla topení je vhodné zapojit ho přes termostat, který umožňuje automatickou regulaci provozu čerpadla podle aktuální teploty. Termostat přeruší nebo obnoví napájení čerpadla, což pomáhá optimalizovat rychlost oběhového čerpadla a šetří energii. Elektrické zapojení v tomto případě vyžaduje vedení signálu z termostatu do fáze čerpadla podle připraveného schématu.

Tip: Častou chybou při instalaci oběhového čerpadla bývá nesprávné připojení ochranného vodiče nebo nedostatečné odizolování. To může vést k nebezpečí úrazu elektrickým proudem nebo k poruše čerpadla. Proto vždy dodržujte předepsané schéma zapojení a pravidla instalace oběhového čerpadla.

Doporučené provozní parametry a bezpečnostní pravidla

Doporučené provozní parametry a bezpečnostní pravidla jsou klíčové pro spolehlivý chod oběhového čerpadla a celého topného systému. Správné nastavení teplot a instalace bezpečnostních komponent pomáhají předejít přehřátí a zbytečným poruchám.

Provozní teplota a její vliv na čerpadlo

Běžná provozní teplota oběhového čerpadla v topení se pohybuje do 70 °C, což zajišťuje optimální výkon a dlouhou životnost. Při teplotách blížících se 100 °C je nutná zvýšená opatrnost, protože čerpadlo může být poškozeno a zkracuje se jeho životnost. Správná poloha oběhového čerpadla zároveň ovlivňuje teplotní zatížení a efektivitu čerpadla.

Rizika přehřátí u kotlů na tuhá paliva

Přehřátí kotlů na tuhá paliva může způsobit tvorbu páry, která během 5 minut aktivuje pojistný ventil a zabrání tak poškození systému. Oběhové čerpadlo prodlužuje dobu působení páry na 30 minut, což umožňuje bezpečné snížení teploty. Proto je nezbytné instalovat pojistný ventil a zajistit jeho pravidelnou kontrolu.

Role obtoku a jeho instalace

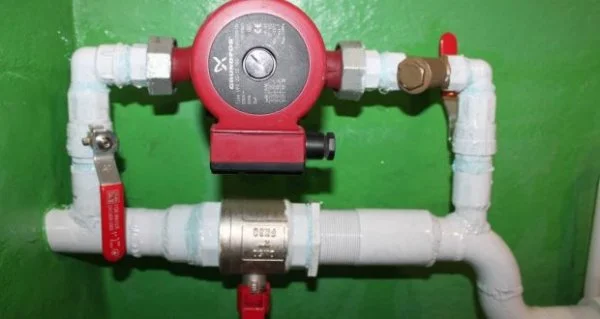

Obtok s ventilem umožňuje průtok vody i při výpadku napájení čerpadla, což zabraňuje přehřátí a tlakovým rázům. Instalace obtoku usnadňuje servis oběhových čerpadel bez nutnosti vypouštění vody z topného systému. Správné schéma zapojení oběhového čerpadla vždy zahrnuje obtok s uzavíracím ventilem pro bezpečný a flexibilní provoz.

• instalace oběhového čerpadla topení musí respektovat maximální teplotní limity
• poloha oběhového čerpadla ovlivňuje jeho elektrické zapojení i rychlost čerpadla
• pravidelná kontrola pojistného ventilu je nezbytná pro bezpečnost systému

Tip: Při instalaci oběhového čerpadla v domácím topení doporučuji dodržovat schémata a pravidla pro instalaci oběhových čerpadel, která jasně stanovují umístění a provozní parametry, aby nedošlo k poškození zařízení ani kotle.

Nastavení a regulace výkonu oběhového čerpadla

Řídící režimy čerpadel Grundfos ALPHA představují moderní řešení pro efektivní nastavení rychlosti oběhového čerpadla topení. Model ALPHA2 je vybaven funkcí AUTOADAPT, která automaticky přizpůsobuje výkon aktuálním potřebám otopné soustavy podle skutečného průtoku a tlaku. Díky tomu se minimalizují energetické ztráty a zvyšuje komfort vytápění bez složitého manuálního nastavování.

Novější řada ALPHA3 nabízí Bluetooth připojení, které umožňuje uživatelům vzdálený monitoring a ovládání čerpadla přes mobilní aplikaci. Tato technologie usnadňuje servis oběhových čerpadel a rychlou diagnostiku bez nutnosti fyzického zásahu.

Pro správnou instalaci oběhového čerpadla topení a optimální výkon doporučuji věnovat pozornost následujícím bodům:

• správné elektrické zapojení oběhového čerpadla podle schématu zapojení
• umístění čerpadla v topném okruhu tak, aby obtok s ventilem umožnil plynulý průtok
• nastavení rychlosti oběhového čerpadla vhodné k velikosti a typu otopné soustavy
• pravidelná kontrola a servis oběhových čerpadel pro dlouhodobou spolehlivost

Díky těmto inovacím a pravidlům instalace oběhového čerpadla lze zajistit optimální výkon a úsporu energie v každé topné soustavě.

Krok za krokem: instalace a uvedení čerpadla do provozu

Instalace oběhového čerpadla topení vyžaduje přesný postup, který zajistí správnou funkci a dlouhou životnost zařízení. Následující kroky popisují, jak nainstalovat oběhové čerpadlo včetně elektrického zapojení a uvedení do provozu podle schématu instalace oběhového čerpadla.

Instalace oběhového čerpadla – základní pravidla a tipy

1. Uvolnění kabelové průchodky – před připojením elektrického vedení.
2. Montáž čerpadla na správnou polohu – většinou na vratném potrubí pod kotlem, aby se minimalizovalo riziko vzduchových kapes.
3. Připojení potrubí – použijte vhodné těsnění a utáhněte spoje pevně, ale bez přepnutí.
4. Instalace obtoku s ventilem – pro zajištění možnosti regulace průtoku při nižší rychlosti čerpadla.
5. Kontrola polohy čerpadla podle schéma zapojení oběhového čerpadla pro správné proudění.

Elektrické zapojení oběhového čerpadla krok za krokem

1. Odpojení napájení – zajistěte bezpečnost před zapojením.
2. Připojení vodičů podle schématu instalace oběhového čerpadla – fáze, nulák a zem.
3. Zajištění kabelové průchodky – správné utěsnění proti vlhkosti.
4. Kontrola elektrického zapojení – bez zkratu a správné připojení ovládacích prvků.

Jak správně odvzdušnit čerpadlo

Odvzdušnění čerpadla je nutné pro odstranění vzduchových bublin, které způsobují hluk a snižují výkon. Bez této procedury může dojít k neefektivnímu oběhu tepla a poškození čerpadla.

1. Otevření odvzdušňovacího šroubu – umístěného na těle čerpadla.
2. Pomocí malého nástroje nechte uniknout vzduchové bubliny, dokud nezačne vytékat voda.
3. Uzavření odvzdušňovacího šroubu pevně, ale bez přetažení.
4. Opakování odvzdušnění po zkušebním startu, pokud se hluk nebo vibrace objeví znovu.

Správná instalace oběhového čerpadla včetně elektrického zapojení a důkladného odvzdušnění zajistí efektivní provoz a minimalizuje riziko poruch. Nezapomeňte vždy dodržovat doporučená schémata instalace oběhového čerpadla a pravidla montáže, aby bylo možné regulovat rychlost oběhu a využít obtok s ventilem pro optimální výkon.

Časté dotazy

Kde se nejčastěji montuje oběhové čerpadlo v topném systému?

Oběhové čerpadlo se obvykle montuje na vratné potrubí poblíž kotle, aby byla zajištěna optimální cirkulace teplé vody.

Jaký je správný směr instalace oběhového čerpadla?

Směr rotoru musí odpovídat směru toku kapaliny, což je na čerpadle označeno šipkou, a osa rotoru musí být ve vodorovné poloze.

Jak správně zapojit oběhové čerpadlo elektricky?

Je potřeba třívodičové zapojení 220 V – fáze (L), nulový vodič (N) a uzemnění (PE), doporučuje se ochrana diferenciálním jističem a přepěťová ochrana.

Proč je důležité odvzdušnit oběhové čerpadlo po instalaci?

Odvzdušnění čerpadla odstraňuje vzduchové bubliny, které mohou způsobovat hluk a snižovat výkon, což zajišťuje tichý a efektivní provoz.

Jaká je maximální provozní teplota oběhového čerpadla?

Moderní domácí oběhová čerpadla snesou teplotu kapaliny až do 100 °C, běžný provozní rozsah je však do 70 °C.

Jaký je rozdíl mezi oběhovým a cirkulačním čerpadlem?

Oběhové čerpadlo slouží k cirkulaci teplé vody v topném systému, zatímco cirkulační čerpadlo zajišťuje rychlou cirkulaci teplé vody v rozvodech pro užitkovou vodu.

Jak nastavit rychlost oběhového čerpadla?

Nastavení rychlosti lze provést pomocí řídících režimů, například u čerpadel Grundfos ALPHA s funkcí AUTOADAPT, která automaticky přizpůsobuje výkon.

Jaké jsou nejčastější chyby při instalaci oběhového čerpadla?

Nejčastější chyby jsou nesprávná orientace čerpadla, špatné elektrické zapojení a nedostatečné odvzdušnění systému.

Jak dlouhé má být odizolování vodičů při zapojení čerpadla?

Délka odizolování vodičů by měla být přibližně 10-12 mm, aby bylo zajištěno bezpečné a správné připojení do svorek.

Jak se instaluje oběhové čerpadlo u kotlů na tuhá paliva?

U kotlů na tuhá paliva se čerpadlo instaluje na vratné potrubí přes obtok a třícestný směšovací ventil, který může být vybaven servopohonem a teplotním čidlem.

Jaké montážní prvky jsou nezbytné pro správnou instalaci oběhového čerpadla?

Pro instalaci je nutné použít zpětný ventil, vypouštěcí kohout a kvalitní těsnění, což zajistí správný tok a možnost údržby čerpadla.

Jak postupovat při uvedení oběhového čerpadla do provozu po instalaci?

Po instalaci je třeba provést odvzdušnění čerpadla, zkontrolovat elektrické připojení a nastavit rychlost čerpadla podle doporučení výrobce, obvykle ve 3 krocích.
