Jak správně označit vodiče barvami a čísly podle norem

Správné označení vodičů barvami a čísly zajišťuje bezpečnou a přehlednou elektroinstalaci podle platných českých norem. Barevné značení vodičů 220 V, 12 V DC i číselné identifikace pomáhají rychle rozpoznat fázové, nulové a ochranné vodiče, čímž se minimalizuje riziko chyb při montáži i opravách. Dodržování těchto pravidel je nezbytné nejen pro profesionály, ale i pro každého, kdo pracuje s elektřinou.

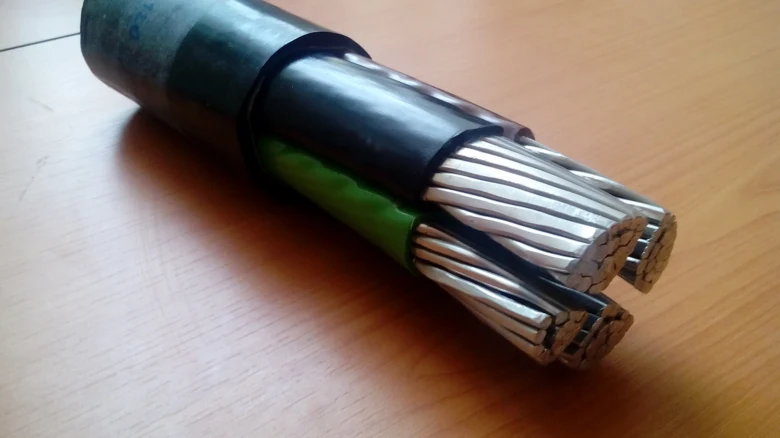

Základní barevné označení elektrických vodičů

Správné označení vodičů barvami podle českých norem je klíčové pro bezpečnost a přehlednost elektroinstalace. Standardní barvy rozlišují fázové, neutrální a ochranné vodiče, zatímco v DC systémech platí jiné barevné kódy pro plus a mínus. Dodržování těchto barevních kódů usnadňuje orientaci a minimalizuje riziko chyb při práci s elektrickými instalacemi.

Jaké jsou základní barvy vodičů podle ČSN?

Podle české normy ČSN jsou barevné označení vodičů v domácí elektroinstalaci přesně stanovena. Fázové vodiče L1, L2 a L3 mají barvy hnědou, černou a šedou. Neutrální vodič (N) má modrou barvu. Ochranný vodič (PE) je zelenožlutý a musí být barevně pokryt v rozsahu 30-70 % délky vodiče na šířce 15 mm, aby byla zajištěna jeho jasná identifikace. Vodič PEN, kombinující funkci ochranného a neutrálního vodiče, má zelenožlutou barvu s modrým pruhem.

Toto barevné značení vodičů 220V je povinné pro všechny nové instalace a slouží k jednoznačné identifikaci vodičů v rozvaděči i v celém elektrickém okruhu. Staré barevné značení vodičů se od těchto standardů lišilo, proto je třeba při rekonstrukcích věnovat pozornost správné identifikaci.

Jak se používá barevné značení u ochranných vodičů?

Ochranný vodič (PE) musí mít zelenožlutou barvu, která pokrývá 30-70 % délky vodiče na šířce 15 mm. Tento způsob označení zajišťuje, že ochranný vodič je snadno rozpoznatelný a minimalizuje riziko záměny s jinými vodiči. Vodiče PEN jsou označené zelenožlutou barvou s modrým pruhem, což jasně ukazuje jejich kombinovanou funkci.

Při instalaci je důležité dbát na to, aby ochranný vodič nebyl zaměněn za fázový nebo neutrální, protože chyba může vést k nebezpečným situacím. V praxi se často stává, že ochranné vodiče nejsou dostatečně barevně označené, což komplikuje pozdější servis a údržbu.

Tip: Při značení vodičů v rozvaděči lze barevné označení doplnit i o číselné štítky, které pomáhají rychleji identifikovat konkrétní obvody a fázové vodiče.

Barevné značení vodičů v DC systémech

V stejnosměrných (DC) instalacích platí trochu jiná pravidla pro označení vodičů. Kladný vodič (plus) má červenou barvu, zatímco záporný vodič (mínus) je bílý. Toto barevné značení vodičů 12V DC je zásadní například u solárních systémů nebo automobilových instalací. Nesprávné označení plus a mínus může vést k zkratu nebo poškození zařízení.

Pro lepší orientaci se v DC systémech doporučuje barevné značení kabelů doplnit o popisky nebo číslování, což usnadní servis a minimalizuje riziko omylu při zapojování.

—

Dodržování pravidel barevného značení vodičů podle ČSN a správné označení vodičů čísly v rozvaděči jsou základem pro bezpečnou elektroinstalaci a efektivní údržbu. Vždy je třeba věnovat pozornost detailům, aby nedocházelo k záměnám a chybám při práci s elektrickými systémy.

Jak správně číslovat vodiče pro přehlednou elektroinstalaci

Číselné označení vodičů je nezbytné zejména u vícežilových kabelů s více než šesti vodiči, protože zlepšuje orientaci při montáži a následné údržbě. Každý vodič by měl být označen číslem, které odpovídá schématu zapojení, aby bylo možné snadno identifikovat jeho funkci a návaznost v elektrickém rozvaděči.

Pro trvanlivost a čitelnost označení se doporučuje používat kabelové štítky s minimální velikostí číslic 3,5 mm. Tyto štítky musí být odolné vůči mechanickému poškození, vlhkosti i chemickým vlivům. Použití samolepicích štítků či smršťovacích bužírek zajistí pevné a dlouhodobé přichycení čísla k vodiči.

Návod na barevné a číselné označení vodičů v rozvaděči

• Použijte barevné značení vodičů 220V podle platných norem pro rychlou vizuální identifikaci fází, neutrálu a zemnění.
• Číslujte vodiče v souladu se schématem zapojení, přičemž jednotlivá čísla musí být jednoznačná a nepřekrývat se v rámci jednoho rozvaděče.
• Zvolte materiály pro označení, které odpovídají podmínkám provozu, například odolné plastové štítky nebo smršťovací bužírky.
• Při vícežilových kabelech s barevným značením vodičů 12V DC je číselné označení klíčové pro správnou polaritu – barva kabelu plus a mínus by měla být vždy doplněna číslem pro jednoznačnou identifikaci.
• Vyhněte se používání starého barevného značení vodičů bez odpovídajícího číselného doplnění, abyste předešli záměně a chybám při zapojování.

Tip: Číselné označení vodičů musí být nejen přehledné, ale i trvanlivé, aby vydrželo i v náročných podmínkách rozvaděče, kde může docházet k vibracím nebo vlhkosti.

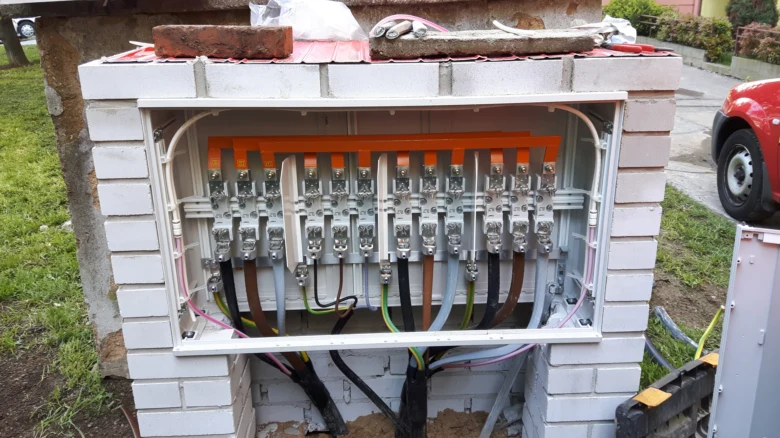

Postup označování vodičů v elektrickém rozvaděči krok za krokem

Označování vodičů v elektrickém rozvaděči vyžaduje přesný a systematický přístup zahrnující barevné i číselné značení. Následující návod pomůže zajistit správnou identifikaci vodičů a zvýšit bezpečnost i přehlednost instalace.

1. Příprava vodičů – před označováním očistěte izolaci vodičů od nečistot a prachu, aby štítky i permanentní popisovače dobře držely a neztrácely čitelnost.
2. Výběr barevného značení – použijte standardní barevné značení vodičů 220V podle platných českých norem, například hnědá pro fázi L, modrá pro nulák N a žlutozelená pro ochranný vodič PE. Pro 12V DC instalace platí jiné barevné kódy, kde plus bývá červený a minus černý nebo modrý vodič.
3. Číslování vodičů – aplikujte číselné značení pro lepší orientaci, hlavně u vodičů v rozvaděči, kde je více okruhů. Použijte návlečky nebo štítky s čísly odpovídajícími zapojení dle schématu.
4. Použití návleček a kabelových štítků – zvolte návlečky vhodné pro průměr vodiče a štítky odolné vůči mechanickému opotřebení i vlhkosti. Kabelové štítky musí být trvanlivé a čitelné po celou dobu provozu.
5. Permanentní popisovače – pro doplnění nebo opravu označení použijte speciální popisovače odolné proti vodě, otěru a chemikáliím. Zabráníte tak rozmazání značení i po delší době.
6. Kontrola správnosti označení – po dokončení označování porovnejte čísla a barvy vodičů s elektrickým schématem rozvaděče. Předejdete tím chybám při montáži a následné údržbě.

Jak v praxi správně označit vodiče v elektrické instalaci

Správné označení vodičů v praxi znamená nejen dodržení barevného značení, ale i logické číslování, které usnadňuje identifikaci a servis. Častou chybou je nedostatečná odolnost štítků, které se při manipulaci odlepí nebo rozmažou. Doporučuji proto vždy volit kvalitní návlečky a permanentní popisovače s certifikací.

Tip: Označování vodičů čísly a barvami se hodí zejména v rozsáhlejších rozvodech s více fázemi a okruhy, kde bez přehledného značení hrozí chyby. Naopak u jednoduchých jednofázových instalací může být číslování nadbytečné.

Materiály a pomůcky pro trvanlivé značení vodičů

Pro trvanlivé a bezpečné označení vodičů je nezbytné zvolit materiály, které odolají teplu, mechanickému poškození i chemickým vlivům. Polyesterové návlečky patří k nejčastěji používaným materiálům, protože díky své odolnosti vůči vysokým teplotám a oděru zachovávají čitelnost i v náročných podmínkách. Nylonové štítky jsou vhodné tam, kde je potřeba pevné přichycení na kabel a zároveň odolnost proti vlhkosti a chemikáliím.

Permanentní popisovače představují ideální nástroj pro značení vodičů čísly i barvami, protože jejich inkoust nezpůsobuje rozmazání ani blednutí v průběhu času. Pro ještě pevnější upevnění štítků se často používají smršťovací bužírky, které zajistí, že označení nepovolí a zůstane na svém místě i při vibracích nebo ohýbání vodiče.

Materiály pro označení vodičů

• Polyesterové návlečky – odolné vůči teplu a mechanickému poškození, vhodné pro trvalé značení
• Nylonové štítky – pevné a odolné proti vlhkosti a chemikáliím, vhodné pro rozvaděče
• Permanentní popisovače – inkoust nezpůsobuje rozmazání, vhodné pro číselné i barevné značení
• Smršťovací bužírky – zajišťují pevné držení štítků a trvanlivost označení

Tip: Při značení vodičů v rozvaděči používejte kombinaci polyesterových návleček a permanentních popisovačů pro optimální čitelnost a dlouhodobou odolnost. To platí jak pro barevné značení vodičů 220V, tak i pro značení v nízkonapěťových instalacích, kde jsou specifické požadavky na barvu kabelu plus a mínus (například u 12V DC). Naopak staré barevné značení vodičů může být méně odolné a nesplňovat současné normy, proto doporučuji přechod na moderní materiály.

Označování vodičů v netradičních a speciálních instalacích

Speciální instalace jako fotovoltaické systémy nebo elektromobily vyžadují odlišný přístup k označování vodičů. Dodržování bezpečnostních norem je při značení vodičů klíčové, protože nesprávné rozlišení může vést k nebezpečným situacím.

Barevné značení ve fotovoltaických systémech

Ve fotovoltaických instalacích se barevné značení vodičů výrazně liší od běžných standardů pro 220V. Pro stejnosměrné napětí 12V DC a vyšší se používá červená barva kabelu plus a černá pro mínus, což usnadňuje rychlou orientaci a snižuje riziko záměny polarit. Toto barevné značení vodičů 12v DC platí i pro solární panely, kde je důležité jasně rozlišit kladný a záporný vodič. Nesmí se zaměnit se starým barevným značením vodičů, které může být v některých instalacích stále přítomné. V rozvaděči fotovoltaiky je rovněž nutné respektovat barevné značení vodičů v rozvaděči podle platných norem, aby byla zajištěna bezpečnost a správná funkce systému.

Číselné označení v elektromobilech

Elektromobily vyžadují přesné číselné označení vodičů, zejména u vysokonapěťových částí, kde je barevné značení často doplněno o čísla pro jednoznačnou identifikaci. Toto číslování zlepšuje bezpečnost při servisních zásazích a instalacích, protože odlišuje jednotlivé obvody a fázové vodiče. Vysokonapěťové části jsou obvykle označeny tak, aby se minimalizovalo riziko chyby při připojování, což je v praxi kritické. Návod na barevné a číselné označení vodičů v rozvaděči elektromobilu proto obsahuje podrobné instrukce, které jsou striktně vázané na bezpečnostní normy.

Častá chyba: Nepřesné nebo nejednotné označení vodičů v těchto speciálních instalacích může vést k poruchám nebo nebezpečným situacím při manipulaci s elektrickými obvody.

Pro koho se to hodí: Správné značení je nezbytné pro elektrikáře a techniky pracující na fotovoltaických systémech a elektromobilech, ale méně relevantní je pro standardní domácí instalace bez speciálních požadavků.

Trvanlivost a vliv stárnutí materiálů na označení vodičů

Stárnutí materiálů a degradace označení výrazně ovlivňují čitelnost a trvanlivost označení vodičů v elektrických instalacích. Barevné značení vodičů 220V i 12V DC je zajištěno nejčastěji pomocí PVC izolace, která má teplotní odolnost do 70 °C. Při vyšších teplotách nebo dlouhodobém vystavení vlivům prostředí dochází k postupnému blednutí barev a otěru číselných popisků. To ztěžuje orientaci v rozvaděči a může vést k chybám při údržbě nebo opravách.

Pro zachování správné identifikace vodičů je proto nezbytné zvolit kvalitní materiály a pravidelně kontrolovat stav označení. Údržba značení zahrnuje nejen vizuální kontrolu, ale i včasnou výměnu poškozených či nečitelných štítků a barev.

Jak označit vodiče čísly a barvami pro lepší orientaci

• Používejte samolepicí štítky s odolným potiskem, který vydrží vlhkost i teplotní výkyvy.
• Pro barevné značení kabelů preferujte certifikované PVC izolace odpovídající normám.
• V rozvaděči aplikujte kombinaci barevného a číselného označení pro rychlou identifikaci fáze, nuláku a ochranného vodiče.
• Věnujte pozornost starému barevnému značení vodičů, které nemusí odpovídat současným normám a může být méně odolné.
• Provádějte pravidelné kontroly minimálně jednou ročně, zejména v provozech s vyššími teplotami nebo vlhkostí.

Tip: Častou chybou je podcenění vlivu stárnutí a degradace materiálů na označení vodičů v rozvaděči. Pravidelná údržba a správný výběr materiálů minimalizují riziko nejasností při práci s elektrickými kabely.

Časté dotazy k označování vodičů barvami a čísly

Otázka: Jaká je standardní barva ochranného vodiče?

Standardní barva ochranného vodiče je zelenožlutá s poměrným pokrytím 30-70 % na každých 15 mm délky vodiče, což vyplývá z ČSN norem pro bezpečnost elektrických instalací.

Otázka: Jaké barvy se používají pro fáze L1, L2 a L3?

Pro fázi L1 se používá hnědá barva, pro L2 černá a pro L3 šedá, všechny podle platných ČSN norem, aby bylo barevné značení vodičů 220V konzistentní a bezpečné.

Otázka: Jak se označuje neutrální vodič?

Neutrální vodič má světle modrou barvu, která nesmí být použita pro jiné vodiče, což zajišťuje jednoznačnou identifikaci v rozvaděči.

Otázka: Kdy se používá číselné označení vodičů?

Číselné označení vodičů je doporučeno u vícežilových kabelů s více než šesti vodiči, protože výrazně zlepšuje orientaci a bezpečnost při zapojení i údržbě.

Otázka: Jaká je minimální velikost kabelových štítků?

Podle ČSN EN 13501-1 je minimální velikost štítku 3,5 mm, což zajišťuje dostatečnou čitelnost značení i v omezeném prostoru.

Otázka: Jak správně označit vodiče v DC systémech?

Pro DC napětí 12 V platí barevné značení vodičů 12V DC s červenou barvou pro kladný vodič a bílou barvou pro záporný vodič, což usnadňuje správné zapojení.

Otázka: Jaké materiály jsou vhodné pro trvanlivé označení vodičů?

Pro trvalé označení se doporučují polyesterové návlečky, nylonové štítky, permanentní popisovače a smršťovací bužírky, které odolávají mechanickému opotřebení i UV záření.

Otázka: Co ovlivňuje trvanlivost označení vodičů?

Trvanlivost značení ovlivňují teploty do 70 °C, UV záření a mechanické opotřebení, proto je vhodné používat odolné materiály a pravidelně stav kontrolovat.

Otázka: Jak postupovat při označování vodičů v rozvaděči?

Vodiče v rozvaděči se označují podle schématu, barevně podle ČSN (PE zelenožlutý, L1-L3 hnědá, černá, šedá, N modrá) a číslováním podle počtu vodičů s použitím štítků minimálně 3,5 mm.

Otázka: Jaké chyby jsou při značení vodičů nejčastější?

Častá chyba je použití nevhodné barvy, například přebarvování ochranného vodiče, a také nečitelná značka, která zvyšuje riziko nesprávného zapojení.

Otázka: Jak zajistit bezpečnost při značení vodičů?

Bezpečnost zajistíte dodržením ČSN norem, správným barevným a číselným označením vodičů a pravidelnou kontrolou stavu značení.

Otázka: Jak se liší značení vodičů ve fotovoltaických instalacích?

Ve fotovoltaických systémech je kladný vodič označen červeně a záporný černě, což odpovídá speciálním normám pro PV instalace a liší se od běžného značení 220V.

Otázka: Proč je důležité číslovat vodiče?

Číslování vodičů usnadňuje orientaci a údržbu, minimalizuje chyby při zapojení, zejména u složitých vícežilových kabelů.

Otázka: Jaký je vliv skinefektu na značení vodičů?

Při 50 Hz je proud na povrchu vodiče asi o 1 % vyšší než ve středu, což zvyšuje odpor a může ovlivnit i účinnost vodiče; značení však přímo nedefinuje.

Otázka: Jak dlouho vydrží označení vodičů v praxi?

Trvanlivost značení závisí na materiálu a podmínkách, může vydržet několik let, ale doporučuje se pravidelná kontrola a případná výměna pro zachování bezpečnosti.

Nadpis: Jaké chyby se často dělají při značení vodičů barvami?

Nejčastější chybou je nesprávné použití barev, zejména přebarvování ochranného vodiče zelenožluté barvy, což snižuje bezpečnost a může vést k vážným závadám. Dále se vyskytuje nečitelná nebo neodborně provedená značka a opomenutí číselného označení u složitých kabelů.

Nadpis: Jak označit vodiče čísly a barvami pro lepší orientaci?

Pro lepší orientaci se vodiče barevně označí podle ČSN norem (například PE zelenožlutý, L1 hnědý, N modrý) a doplní se číselným značením podle pořadí vodičů, zejména u kabelů s více než šesti žilami. Použití štítků nebo návleček o velikosti minimálně 3,5 mm zvyšuje čitelnost a bezpečnost.
