Výpočet výkonu vzduchového kompresoru: přesný návod a tipy
Správný výpočet výkonu vzduchového kompresoru je klíčový pro efektivní provoz pneumatického nářadí i dlouhou životnost stroje. Výkon kompresoru na vzduch určíte na základě požadovaného výtlaku v litrech za minutu a provozního tlaku, což zabrání přetěžování motoru u olejových i bezolejových modelů.
📝 Ve zkratce
- Výkon vzduchového kompresoru se často vyjadřuje v litrech za minutu (l/min) nebo kubických stopách za minutu (CFM).
- Poměr CFM na 1 kW elektrického příkonu se obvykle pohybuje mezi 4 a 6, což ukazuje účinnost zařízení.
- Přesný výpočet výkonu lze provést pomocí vzorce zahrnujícího objem nádrže, tlak a dobu naplnění.
- Účinnost kompresoru se pohybuje mezi 85 % a 95 %, což je klíčové pro výpočet skutečného výkonu.
- Moderní senzory jako VD 500 umožňují měření výkonu za provozu v teplotách až do 180 °C.
Jak vypočítat výkon vzduchového kompresoru v litrech za minutu a CFM
Výkon vzduchového kompresoru se vyjadřuje jako objemový průtok vzduchu, který zařízení dodá za jednotku času. Pro určení hodnoty se nejčastěji používají litry za minutu (l/min) nebo kubické stopy za minutu (CFM), přičemž platí technický přepočet, kdy 1 CFM odpovídá přibližně 28,3 l/min. Správné určení těchto parametrů je nezbytné pro efektivní provoz nářadí připojeného na kompresor na vzduch.
Převod jednotek výkonu a objemového průtoku

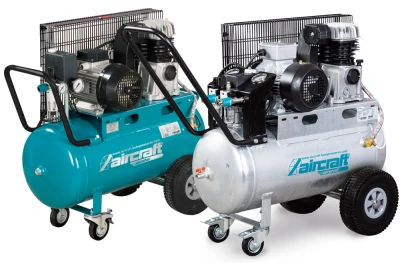

Při výběru stroje, ať už volíte bezolejový kompresor nebo klasický olejový kompresor 50l, musíte znát požadovaný výtlak kompresoru. Tabulka níže ilustruje základní převody pro snadnější orientaci při nákupu:
| Hodnota v CFM | Hodnota v l/min | Vhodné využití |
|---|---|---|
| 2 CFM | 56,6 l/min | Přenosný kompresor pro huštění pneumatik |
| 5 CFM | 141,5 l/min | Střední dílenské nářadí a sponkovačky |
| 10 CFM | 283 l/min | Profesionální stříkací pistole a brusky |
Výpočet výkonu kompresoru závisí na součtu spotřeby vzduchu všech připojených zařízení. Správné dimenzování přináší následující výhody:
- Zamezíte přehřívání motoru při trvalém chodu pod vysokou zátěží.
- Zajistíte stabilní tlak pro konzistentní výkon připojeného nářadí.
- Prodloužíte životnost komponentů, protože kompresor nemusí běžet na maximální otáčky.
Odborná rada: Častá chyba spočívá v ignorování ztrát v hadicích, proto vždy připočtěte rezervu 20 % k vypočítané spotřebě vzduchu. Tento výpočet se hodí pro každého, kdo plánuje provozovat stálou dílnu, nikoliv však pro příležitostné uživatele malých akumulátorových hustilek.
Jak správně určit elektrický příkon kompresoru v kW a jeho význam
Elektrický příkon udávaný v kW určuje, kolik energie váš kompresor na vzduch odebere ze sítě za hodinu provozu. Při hledání odpovědi na otázku, výkon kompresoru jak určit, je nutné sledovat štítek motoru, který definuje nominální příkon. Tento údaj přímo ovlivňuje provozní náklady a dimenzování jističů ve vaší dílně. Pokud plánujete nákup, jako je například olejový kompresor 50l nebo výkonnější stacionární stroj, vždy zohledněte poměr mezi příkonem a reálným výtlakem kompresoru.
Klíčovým ukazatelem efektivity zařízení je poměr CFM na kW, který vyjadřuje, kolik vzduchu stroj vyprodukuje na jeden spotřebovaný kilowatt. Čím vyšší je tento poměr, tím vyšší je celková účinnost kompresoru.
- Kvalitní pístové kompresory obvykle dosahují poměru 4 až 6 CFM na 1 kW příkonu.
- Bezolejový kompresor mívá nižší nároky na údržbu, ale při vysokých tlacích může mít jinou energetickou bilanci než olejové stroje.
- Správný výpočet výkonu vzduchového kompresoru vám pomůže předejít přetěžování elektrických rozvodů.
Odborná rada: Častou chybou je záměna elektrického příkonu motoru za skutečný sací výkon. Vždy se při výběru dívejte na hodnotu dodávaného množství vzduchu při konkrétním pracovním tlaku, nikoliv pouze na příkon motoru v kW. Tento přístup se hodí pro každého, kdo hledá spolehlivý stroj pro dlouhodobý provoz, zatímco pro občasné huštění pneumatik přenosný kompresor s nižším příkonem bohatě postačí.
Jak změřit výkon kompresoru pomocí tlakové nádoby a doby naplnění
Výkon vzduchového kompresoru efektivně určíte pomocí fyzikálního měření, které zohledňuje objem nádrže, dosažený tlak a čas potřebný k naplnění. Tento postup vám poskytne přesnější výsledky než teoretické tabulkové hodnoty výrobce, které často nereflektují reálné opotřebení stroje. Pokud hledáte přesný návod na výpočet výkonu vzduchového kompresoru, připravte si stopky a manometr.
- Vyprázdnění nádoby – vypusťte veškerý vzduch z tlakové nádoby a zajistěte, aby byl vypouštěcí ventil bezpečně uzavřen.
- Měření času – zapněte kompresor a stopkami přesně změřte dobu v sekundách, za kterou tlakoměr ukáže cílový tlak.
- Výpočet objemu – vynásobte objem nádrže v litrech hodnotou dosaženého tlaku v barech a výsledek vydělte dobou naplnění v minutách.
Praktický příklad výpočtu
Při testu kompresoru se 100l nádrží, který dosáhne tlaku 8 bar za 210 sekund, postupujete následovně. Vynásobíte 100 litrů osmi bary, čímž získáte 800 litrů stlačeného vzduchu. Tuto hodnotu vydělíte 3,5 minutami (210 sekund). Výsledný teoretický výkon činí 228 l/min. Aby byl výpočet přesný, vždy aplikujte koeficient ztrát a odečtěte rezervu chyby 15 %. Po odečtu získáte reálný výtlak kompresoru přibližně 194 l/min.
Odborná rada: Častá chyba při měření spočívá v ignorování úniků vzduchu přes netěsné rychlospojky, které výsledný výkon kompresoru výrazně zkreslují. Tato metoda se hodí pro majitele dílenských strojů, kteří potřebují ověřit reálnou kapacitu pro pískování či stříkání, ale není vhodná pro velmi malé přenosné kompresory s minimálním objemem vzdušníku.
Jak používat a kalibrovat moderní měřicí senzory výkonu kompresoru
Moderní měřicí senzory umožňují sledovat výkon kompresoru v reálném čase přímo při provozu, aniž byste museli systém odstavovat nebo rozebírat potrubí. Pro přesný výpočet výkonu kompresoru se v průmyslu standardně využívá senzor VD 500, který spolehlivě měří rychlost vzduchu v rozsahu od 2 m/s až do 600 m/s. Tento přístroj je konstruován tak, aby odolal teplotám vzduchu dosahujícím až 180 °C, což zajišťuje univerzální nasazení pro olejový kompresor 50l i pro výkonné průmyslové stroje.
Kalibrace a přesnost měřicích přístrojů
Pravidelná kalibrace je nezbytná pro zachování vysoké přesnosti měření, neboť i nepatrné znečištění čidla může zkreslit výpočet výkonu kompresoru. Doporučuji provádět kontrolu měřicích senzorů minimálně jednou ročně v certifikované laboratoři. Při ověřování přesnosti se zaměřte na tyto parametry:
- Porovnání naměřené hodnoty senzoru s etalonem při známém průtoku vzduchu.
- Kontrola těsnosti montážního portu, která zabraňuje únikům stlačeného vzduchu.
- Ověření linearity výstupu v celém rozsahu rychlostí proudění.
Odborná rada: Častá chyba spočívá v instalaci senzoru do míst s vysokou turbulencí vzduchu, což znemožňuje správné určení hodnot. Pro dosažení relevantních dat zajistěte rovný úsek potrubí před a za měřicím bodem o délce minimálně desetinásobku průměru trubky. Správné nastavení a kalibrace senzoru jsou klíčové, pokud potřebujete přesně spočítat výkon vzduchového kompresoru pro pneumatické nářadí nebo pro náročné procesy, jako je pískování.
Vliv parametrů prostředí na výkon vzduchového kompresoru
Při návrhu systému stlačeného vzduchu musíte zohlednit fyzikální vlastnosti okolního prostředí, které zásadně mění efektivitu zařízení. Pro pochopení toho, jak správně spočítat výkon vzduchového kompresoru, je nutné vnímat vzduch jako proměnlivé médium závislé na vnějších podmínkách.
Teplota a vlhkost vzduchu
Teplota vzduchu a relativní vlhkost přímo ovlivňují hustotu vzduchu vstupujícího do sání. S rostoucí teplotou se hustota vzduchu snižuje, což znamená, že kompresor na vzduch musí nasát větší objem pro dosažení stejné hmotnosti stlačeného plynu. Ideální provozní teplota pro měření výkonu kompresoru se pohybuje v rozmezí 18 až 22 °C. Při vyšších teplotách klesá celková účinnost a zvyšuje se spotřeba energie na jednotku výtlaku kompresoru. Vysoká relativní vlhkost pak zanáší do systému vodní páru, která při následném stlačení kondenzuje a může ovlivnit vnitřní komponenty.
- Vyšší teplota vzduchu snižuje hustotu a efektivní plnění válců.
- Kondenzace vlhkosti zvyšuje nároky na sušičky a filtraci stlačeného vzduchu.
- Stabilní prostředí v dílně pomáhá přesněji určit výkon vzduchového kompresoru.
Odborná rada: Častá chyba spočívá v podcenění teploty v uzavřených prostorách, kde se výkon kompresoru vlivem přehřátého okolního vzduchu snižuje až o 5 procent. Pro koho se hodí sledování těchto parametrů? Především pro provozy s vysokou spotřebou vzduchu, kde i malé odchylky v hustotě ovlivňují nákladovost celého systému. Naopak u běžného domácího využití, jako je olejový kompresor 50l nebo malý přenosný kompresor, jsou tyto vlivy zanedbatelné.
Jak optimalizovat výkon vzduchového kompresoru výběrem a údržbou
Optimalizace provozu vyžaduje správné pochopení parametrů zařízení a dodržování předepsaných servisních intervalů. Výkon vzduchového kompresoru přímo ovlivňuje efektivitu vaší práce, proto je klíčové sladit technologii s konkrétními nároky na spotřebu vzduchu.
Typy vzduchových kompresorů

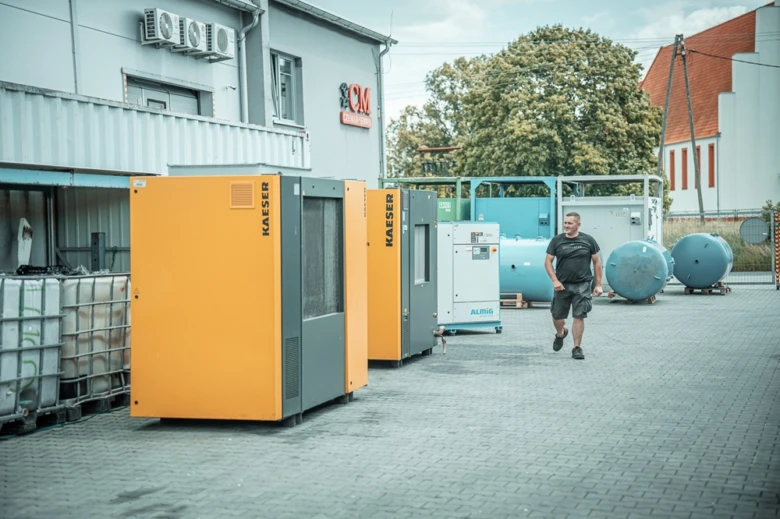

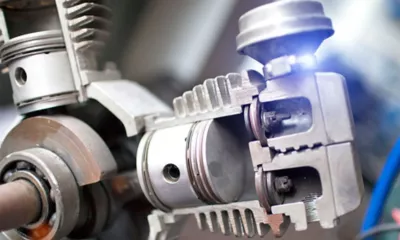

Výběr správné technologie je prvním krokem k efektivnímu provozu. Pístový kompresor představuje ideální volbu pro dílenské využití s přerušovaným provozem, kde stačí běžný olejový kompresor 50l. Pro kontinuální zátěž v průmyslu se lépe hodí šroubový kompresor s vyšší tepelnou stabilitou. Pokud potřebujete měnit výtlak kompresoru podle aktuální potřeby, zvolte VSD kompresor s frekvenčním měničem.
- Pístové modely jsou vhodné pro nárazové práce s pneumatickým nářadím.
- Šroubové stroje poskytují vysoký sací výkon při minimálních ztrátách.
- VSD systémy snižují energetickou náročnost až o 30 procent.
Údržba a mazivo pro maximální výkon
Pravidelná údržba kompresoru je nezbytná pro udržení deklarovaného výkonu. Kvalitní mazivo snižuje tření v pohyblivých částech, čímž přímo ovlivňuje spolehlivost a životnost stroje. Častá chyba spočívá v zanedbání výměny filtrů, což vede k přehřívání a poklesu účinnosti. Pokud řešíte, jak správně spočítat výkon vzduchového kompresoru pro konkrétní aplikaci, vždy zahrňte rezervu 20 procent pro kompenzaci provozních ztrát. Pro pískování, které vyžaduje vysoký stálý průtok, je nutné nastavení tlaku kompresoru provádět s ohledem na trysku.
Odborná rada: Bezolejový kompresor je vhodný pro aplikace vyžadující čistý vzduch bez příměsí, ale není určen pro dlouhodobou zátěž, kde by hrozilo rychlé opotřebení mechanických částí.
Časté dotazy k výpočtu výkonu vzduchového kompresoru (FAQ)
Otázka: Jak vypočítat výkon vzduchového kompresoru v litrech za minutu?
Použijte vzorec (objem nádrže [l] × tlak [bar] / doba naplnění [s]) × 60. Například nádrž 100 l, tlak 8 bar, doba 210 s dává výkon 228 l/min, po odečtení 15 % rezervy 194 l/min.
Otázka: Jaký je význam poměru CFM na kW u kompresoru?
Poměr CFM/kW ukazuje účinnost kompresoru, běžně 4 až 6 CFM na 1 kW. Vyšší hodnota znamená lepší efektivitu a nižší spotřebu energie.
Otázka: Jak přesně změřit výkon kompresoru bez specializovaného vybavení?
Použijte tlakový zásobník známého objemu, měřte dobu naplnění na požadovaný tlak stopkami a aplikujte vzorec výkonu.
Otázka: Jaký vliv má teplota vzduchu na výkon kompresoru?
Vyšší teplota snižuje hustotu vzduchu, což může snížit výkon kompresoru. Optimální měření se provádí při 18 až 22 °C.
Otázka: Jak často je třeba kalibrovat měřicí senzory výkonu?
Doporučuje se kalibrace senzorů každých 6 měsíců pro zajištění přesnosti měření výkonu.
Otázka: Jak nastavit tlak na vzduchovém kompresoru?
Nastavte tlak podle požadavků nářadí, běžně mezi 6 a 8 bary, přičemž minimální tlak pro spuštění bývá 6 barů.
Otázka: Jaký typ kompresoru je vhodný pro domácí dílnu?
Pro domácí použití jsou vhodné přenosné pístové kompresory s výkonem kolem 1 až 2 kW a objemem nádrže 50 litrů.
Otázka: Jak spočítat výkon kompresoru pro pneumatické nářadí?
Změřte požadovaný průtok vzduchu (CFM) a tlak nářadí, a podle toho zvolte kompresor s odpovídajícím výkonem v kW.
Otázka: Co je sací výkon u vzduchového kompresoru?
Sací výkon je objem vzduchu nasávaného kompresorem za jednotku času, obvykle v litrech za minutu nebo CFM.
Otázka: Jaký je rozdíl mezi PSI, PSIA a PSIG?
PSI je jednotka tlaku, PSIA je absolutní tlak včetně atmosférického, PSIG je tlak měřený nad atmosférický tlak.
Otázka: Jaký je ideální objem vzdušníku pro kompresor?
Objem vzdušníku by měl být 10 až 20 násobek denní spotřeby vzduchu, nebo 50 až 100 l na 1 kW výkonu u pístových kompresorů.
Otázka: Jak ovlivňuje mazivo výkon kompresoru?
Správné mazivo zajišťuje spolehlivost a výkon kompresoru, nevhodné mazivo může snížit účinnost a zkrátit životnost zařízení.
Otázka: Jaký je rozdíl mezi olejovým a bezolejovým kompresorem?
Olejové kompresory mají lepší chlazení a delší životnost, bezolejový kompresor je vhodný pro čistý vzduch, má nižší hlučnost a méně údržby.
Otázka: Jaká je účinnost vzduchového kompresoru?
Účinnost se pohybuje mezi 85 % a 95 %, závisí na typu kompresoru a provozních podmínkách.
Otázka: Jak správně spočítat výkon kompresoru podle spotřeby vzduchu?
Sečtěte průtok vzduchu všech připojených zařízení v l/min a zvolte kompresor s výkonem minimálně o 10 až 15 % vyšším než celková spotřeba.
Odborná rada: Častá chyba při výběru je ignorování poklesu tlaku při delším vedení hadice. Pro hobby použití se hodí olejový kompresor 50l pro stabilní výkon, zatímco pro čisté lakování volte bezolejové provedení.
