Jak fungují frekvenční měniče: princip, typy a schémata zapojení

Frekvenční měnič funguje jako inteligentní řídicí jednotka, která plynule mění otáčky asynchronního motoru pomocí úpravy frekvence a napětí napájecího proudu. Správné pochopení vazby mezi vnitřním usměrňovačem a střídačem vám umožní efektivně využít brzdné odpory pro rekuperaci energie i správně navrhnout jističe pro měniče. Tato zařízení optimalizují provozní náklady strojů a výrazně prodlužují životnost pohonných systémů v průmyslových i domácích instalacích.

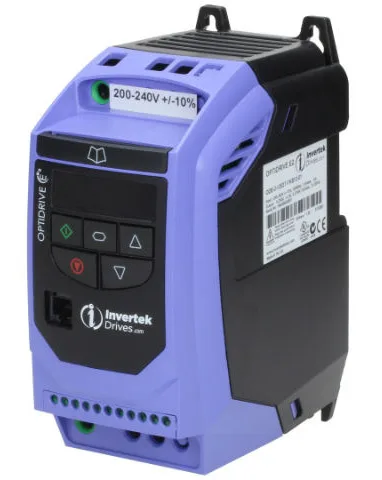

Princip činnosti frekvenčního měniče

Frekvenční měnič funguje jako inteligentní řídicí jednotka, která plynule mění otáčky asynchronních motorů s kotvou nakrátko úpravou frekvence a napětí napájecího proudu. Zařízení nejprve usměrní střídavé napětí ze sítě na stejnosměrné, následně jej vyfiltruje v meziobvodu a pomocí tranzistorů opět převede na střídavé napětí s požadovanou frekvencí.

Princip činnosti frekvenčního měniče

Základní princip činnosti frekvenčního měniče spočívá ve třech hlavních krocích přeměny elektrické energie:

• Usměrňovač – mění střídavý proud ze sítě na stejnosměrný, přičemž je nezávislý na sledu fází a aktivně hlídá jejich případnou asymetrii či výpadek.
• Meziobvod – kondenzátorová baterie vyhlazuje napětí a uchovává energii, která v systému zůstává aktivní ještě několik minut po odpojení od sítě.
• Řídicí obvody – prostřednictvím rychlého spínání tranzistorů vytvářejí výstupní střídavý signál, jehož frekvenční rozsah přímo určuje rychlost otáčení motoru, přičemž u vektorového řízení probíhá v reálném čase simulace a výpočet magnetického toku.

Tento proces umožňuje přesné řízení dynamiky stroje, což je typické pro moderní tranzistorový měnič řízený mikroprocesorem. Odborná rada: Před jakoukoli manipulací s měničem počkejte minimálně 10 minut, než se kondenzátorová baterie v meziobvodu vybije na bezpečné napětí.

Při brzdění motoru se meziobvod nabíjí energií z motoru, což může způsobit přepětí. Tomu lze předejít zapojením brzdného odporu s hodnotami od 50 do 200 Ohm a ztrátovým výkonem od 100 W výše.

Na co si dát pozor: Častou chybou je podcenění zbytkového náboje v kondenzátorech, který může při neopatrné manipulaci způsobit úraz elektrickým proudem i po vypnutí hlavního přívodu. Tento princip se hodí pro aplikace vyžadující plynulý rozběh a úsporu energie, jako jsou čerpadla či ventilátory, naopak není vhodný pro systémy vyžadující okamžitý brzdný moment bez instalace externích brzdných odporů.

Hlavní typy frekvenčních měničů

Výběr správné technologie závisí na konkrétním využití pohonu a požadované dynamice řízení. Mezi základní typy frekvenčních měničů a zapojení řadíme především systémy založené na tyristorové nebo tranzistorové architektuře. Tyristorový měnič se vyznačuje vysokou účinností dosahující až 98 % a pracuje v širokém frekvenčním rozsahu 0 až 300 Hz. Tyto jednotky využívají k přeměně energie usměrňovač a řídicí jednotku, přičemž často vyžadují robustní transformátor pro oddělení od sítě.

Moderní standard však představuje tranzistorový měnič, který využívá vyspělé mikroprocesorové řízení pro dosažení extrémní přesnosti otáček motoru. Pokud vás zajímá, jaké jsou výhody a nevýhody jednotlivých typů frekvenčních měničů, klíčovým faktorem je právě způsob spínání. Zatímco tyristory jsou vhodné pro aplikace s vysokým výkonem, tranzistory dominují v oblasti precizního polohování a dynamické regulace.

• Tyristorové měniče nabízejí vysokou odolnost při náročných provozních podmínkách.
• Tranzistorové systémy umožňují snadnou integraci prvků, jako jsou brzdné odpory či jističe pro měniče.
• Odborné informace k instalacím v zemědělských provozech naleznete také na portálu eagri.cz.

Odborná rada: Častá chyba při návrhu zapojení spočívá v podcenění tepelných ztrát. U tranzistorových měničů vždy zajistěte dostatečný odvod tepla, jinak hrozí rychlá degradace výkonových polovodičů. Tento typ regulace se hodí pro motory s proměnlivou zátěží, zatímco pro jednoduché ventilátory s fixním chodem může být příliš komplexní.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Základní schémata zapojení měničů

Základní schémata zapojení frekvenčního měniče definují způsob, jakým je elektrická energie přenášena z distribuční sítě přes usměrňovač až k samotnému motoru. Správná instalace zahrnuje správné jištění a uzemnění, které chrání vnitřní tranzistorový měnič před napěťovými špičkami.

Zapojení pro třífázové napájení

Třífázové zapojení je standardem pro průmyslové pohony a motor je v tomto případě typicky zapojen do hvězdy. Do napájecí větve vždy instalujte vhodné jističe pro měniče, které zajistí selektivní ochranu celého systému. Řídicí jednotka následně plynule moduluje frekvenční rozsah.

• Přívodní vodiče L1, L2, L3 připojte na vstupní svorky měniče.
• Ochranný vodič PE vždy propojte na svorku uzemnění.
• Výstupní svorky U, V, W propojte se svorkovnicí motoru zapojeného do hvězdy.

Častá chyba: podcenění průřezu vodičů pro uzemnění, což vede k nežádoucímu rušení.

Zapojení pro jednofázové napájení

Jednofázové zapojení vyžaduje specifický přístup, kdy je motor často zapojen do delty. Aby měnič zajistil požadovaný točivý moment, využívá se kondenzátorová baterie pro fázový posun, která simuluje chybějící fázi. Toto zapojení se hodí pro menší pohony v domácích dílnách, ale není vhodné pro motory s vysokým rozběhovým momentem.

• Jistič instalujte přímo před vstup měniče pro ochranu proti zkratu.
• Kondenzátorová baterie musí odpovídat výkonu motoru pro správný fázový posun.
• Brzdné odpory připojte na vyhrazené svorky pro bezpečné maření rekuperované energie.

Toto řešení představuje praktický postup zapojení frekvenčního měniče do elektrického obvodu s omezeným přívodem.

Jistění a bezpečnost při instalaci měničů

Správné jištění a zapojení frekvenčního měniče je klíčem k dlouhé životnosti zařízení i bezpečnosti provozu. Při instalaci musíte zajistit, aby jističe pro měniče odpovídaly jmenovitému příkonu a byly odolné vůči vysokým zapínacím proudům, které vznikají při nabíjení kondenzátorové baterie v meziobvodu. Pokud hledáte návod, jak jistit frekvenční měnič správně podle bezpečnostních pravidel, vždy volte jističe s charakteristikou typu C nebo D, které lépe zvládají proudové špičky při startu.

• Používejte proudové chrániče typu B, které spolehlivě reagují na stejnosměrné i střídavé svodové proudy generované tranzistorovým měničem.
• Zajistěte kvalitní uzemnění všech kovových krytů a stínění kabelů, čímž eliminujete riziko úrazu elektrickým proudem při poruše izolace.
• Instalujte brzdné odpory v dostatečné vzdálenosti od hořlavých materiálů, protože při brzdění motoru dochází k jejich výraznému zahřátí.
• Volte brzdné odpory s hodnotami od 50 do 200 Ohm a ztrátovým výkonem od 100 W výše podle výkonu motoru.
• Dodržujte bezpečné vzdálenosti od pohyblivých částí a zajistěte ochranu proti vniknutí vlhkosti a prachu dle specifikace IP krytí měniče.

Odborná rada: Při návrhu systému vždy kontrolujte, zda frekvenční rozsah měniče odpovídá štítkovým údajům motoru, aby nedošlo k přetížení řídicí jednotky nebo poškození vinutí motoru.

Častá chyba: instalace standardního proudového chrániče typu AC, který v kombinaci s měničem způsobuje nechtěné vybavování kvůli přítomnosti stejnosměrných složek proudu. Toto řešení se hodí pro průmyslové aplikace s certifikovanou instalací, nikoliv však pro neodborné zásahy bez měření izolačního stavu a EMC kompatibility. Kompletní průvodce zapojením a jistěním frekvenčního měniče vyžaduje vždy revizi od kvalifikovaného elektrotechnika, který ověří správnost dimenzování průřezu kabelů vzhledem k zátěži.

Otázka: Proč je nutné používat u měničů specifické jističe a chrániče?

Frekvenční měnič obsahuje usměrňovač a kondenzátory, které při zapnutí vyvolávají vysoké proudové rázy. Standardní jističe by na tyto špičky reagovaly nechtěným vypnutím, proto se volí charakteristiky C nebo D a pro bezpečnostní ochranu výhradně chrániče typu B.

Otázka: Jak bezpečně řešit přebytečnou energii při brzdění motoru?

Při brzdění se motor chová jako generátor a vrací energii do meziobvodu, což může způsobit přepětí. Kromě snížení rychlosti brzdění nebo odlehčení motoru je nejúčinnějším řešením zapojení externího brzdného rezistoru, který přebytečnou energii přemění na teplo.

Brzdné odpory a jejich funkce

Brzdné odpory slouží k bezpečnému odvedení přebytečné energie, která vzniká při brzdění motoru a zpětně nabíjí meziobvod měniče. Správná volba odporu chrání vnitřní komponenty, jako je tranzistorový měnič a usměrňovač, před zničením vlivem vysokého napětí.

Typy brzdných odporů

Výběr konkrétního provedení závisí na intenzitě brzdění a požadovaném chlazení. Drátové odpory se využívají pro méně náročné aplikace, zatímco verze s ventilátorovým chlazením umožňují vyšší zatížení. Externí brzdné odpory v ochranné kleci poskytují dostatečnou plochu pro odvod tepla do okolí.

Dimenzování brzdných odporů

Pro správný návrh musí brzdný odpor vykazovat hodnotu v rozsahu 50 až 200 Ohm a jmenovitý výkon odporu minimálně 100 W. Odborná rada: Častá chyba spočívá v poddimenzování výkonu při častém brzdění, což vede k přehřátí a následnému selhání součástky. Toto řešení se hodí pro pohony s vysokou setrvačností, nikoliv pro aplikace s konstantním chodem bez potřeby rychlého zastavení. Vždy ověřte parametry v manuálu měniče a zajistěte odpovídající jističe pro měniče dle doporučení výrobce.

Moderní řízení frekvenčních měničů a chyby při zapojení

Moderní frekvenční měniče využívají mikroprocesorové řízení k přesné regulaci točivého momentu a otáček asynchronních motorů s kotvou nakrátko. Správná implementace softwarových nástrojů, jako je autotuning, a dodržení montážních postupů zásadně zvyšuje spolehlivost celého systému.

Mikroprocesorové řízení a softwarové možnosti

Mikroprocesorové řízení umožňuje přesné nastavení měniče podle zátěžového profilu aplikace. Pomocí softwarového nastavení snadno přizpůsobíte frekvenční rozsah konkrétnímu provozu, u tyristorových měničů typicky v rozmezí 0 až 300 Hz. Současné řídicí jednotky nabízejí intuitivní mobilní aplikace, jako jsou Eaton drivesConnect nebo ABB Drivetune, pro vzdálenou diagnostiku a konfiguraci parametrů přes Bluetooth či Wi-Fi. Tyto nástroje vám pomohou optimalizovat výkon motoru a minimalizovat energetické ztráty. Pokud chcete efektivně nastavit a zapojit frekvenční měnič pro optimalizaci výkonu motoru, využijte integrované autotuning funkce, které automaticky změří parametry připojeného stroje a zajistí přesné řízení magnetického toku.

Časté chyby při zapojení a jak se jim vyhnout

Chyby při zapojení frekvenčního měniče způsobují poruchy a mohou trvale poškodit elektroniku uvnitř skříně. Častou chybou je podcenění impedance zemnicího vodiče nebo použití nevhodných jističů pro měniče, které nezvládnou vysoké zapínací proudy, což vede k elektromagnetickému rušení. Na co si dát pozor: vždy instalujte jističe a proudové chrániče určené pro vysoké zapínací proudy a dbejte na správné dimenzování průřezu kabeláže podle parametrů měniče a zátěže.

• Zajistěte kvalitní uzemnění měniče i motoru na společný sběrný bod pro eliminaci rozdílových potenciálů.
• Instalujte brzdné odpory s hodnotami od 50 do 200 Ohm a ztrátovým výkonem od 100 W výše v dostatečné vzdálenosti od citlivých komponent.
• Používejte stíněné kabely mezi měničem a motorem pro eliminaci interference způsobené extrémně krátkými spínacími časy tranzistorů.
• Dodržujte EMC kompatibilitu pomocí zabudovaných nebo externích filtrů a tlumivek, které omezují rušivá elektromagnetická pole.

Tento postup se hodí pro průmyslové instalace s vysokými nároky na elektromagnetickou kompatibilitu a výkon, zatímco pro jednoduché domácí aplikace postačí standardní odrušovací filtry a základní zapojení bez nutnosti externích brzdných rezistorů.

Odborná rada: Pamatujte, že kondenzátorová baterie v meziobvodu zůstává pod nebezpečným napětím i několik minut po odpojení od sítě, proto vždy před manipulací s kabeláží vyčkejte na vybití kondenzátorů.

Časté dotazy k frekvenčním měničům

Otázka: Jak funguje frekvenční měnič?

Frekvenční měnič přeměňuje střídavé napětí přes usměrňovač na stejnosměrné a poté zpět na střídavé s regulovanou frekvencí, čímž řídí otáčky motoru.

Otázka: Co je to VFD?

VFD (Variable Frequency Drive) je anglický název pro frekvenční měnič, zařízení pro řízení otáček asynchronních motorů změnou frekvence.

Otázka: Jak zapojit frekvenční měnič k třífázovému motoru?

Zapojení měniče do třífázové sítě se provádí do hvězdy s jističem a uzemněním podle bezpečnostních norem.

Otázka: Jak jistit frekvenční měnič?

Používejte jističe pro měniče a proudové chrániče určené pro vysoké zapínací proudy, připojte uzemňovací vodič ke krytu zařízení.

Otázka: Jaké jsou hlavní typy frekvenčních měničů?

Hlavní typy jsou starší tyristorový měnič s účinností až 98 % a moderní tranzistorový měnič řízený mikroprocesorem pro přesné nastavení.

Otázka: K čemu slouží brzdné odpory u frekvenčního měniče?

Brzdné odpory omezují přepětí vznikající při brzdění motoru, typicky mají hodnotu 50-200 Ohm a výkon od 100 W výše.

Otázka: Jaké chyby se nejčastěji dělají při zapojení měniče?

Častá chyba: podcenění EMC stínění kabeláže, což vede k rušení okolní elektroniky, a nesprávné nastavení parametrů řídicí jednotky.

Otázka: Jaké jsou bezpečnostní normy pro instalaci měničů?

Instalace musí splňovat normy pro jistění, uzemnění a ochranu proti přepětí podle platných elektrotechnických předpisů.

Otázka: Jak vybrat frekvenční měnič podle aplikace?

Výběr závisí na výkonu motoru, typu řízení a prostředí, například modely pro 0,37-22 kW pokrývají běžné průmyslové potřeby.

Otázka: Jaké jsou metody řízení frekvenčních měničů?

Metody zahrnují skalární a vektorové řízení, přičemž vektorové využívá real-time simulaci magnetického toku motoru pro udržení momentu.

Otázka: Jak dlouho uchovává meziobvod energie po vypnutí?

Meziobvod uchovává energii v kondenzátorové baterii až 10 minut, proto před servisem vždy vyčkejte na úplné vybití.

Otázka: Jaké aplikace využívají frekvenční měniče?

Frekvenční rozsah měniče umožňuje efektivní provoz u čerpadel, ventilátorů a dopravníků pro úsporu energie a plynulý rozběh.

Otázka: Jaké jsou požadavky na kabeláž pro měniče?

Průřez kabelu musí odpovídat parametrům měniče a zátěže, používejte stíněné vodiče pro zamezení elektromagnetického rušení.

Otázka: Jaké jsou moderní nástroje pro parametrizaci měničů?

K dispozici jsou mobilní aplikace pro nastavení a diagnostiku měničů přes Bluetooth nebo Wi-Fi rozhraní přímo z vašeho telefonu.

Otázka: Jaké jsou rozdíly mezi zapojením do hvězdy a delty?

Zapojení do hvězdy je vhodné pro vyšší napětí a plynulý rozběh, delta se používá pro plný výkon motoru při jmenovitých otáčkách.

Odborná rada: Frekvenční měnič se hodí pro regulaci dynamických zátěží, ale není vhodný pro aplikace vyžadující trvalý chod při extrémně nízkých otáčkách bez přídavného chlazení motoru.
