Jednoduché způsoby testování triaku a tyristoru v elektronice

Testování triaku a tyristoru patří k základním úkonům při diagnostice elektronických součástek. Pomocí jednoduchých metod, jako je měření multimetrů či kontrola LED diodou, lze rychle ověřit jejich funkčnost bez složitého vybavení. Tyto postupy šetří čas a pomáhají odhalit závady v obvodech efektivně.

Jak změřit triak pomocí multimetru

Jak zkontrolovat triak multimetrem v režimu diodového testu je jednoduchý způsob, jak ověřit jeho funkčnost. Multimetr přepněte do režimu diodového testu a změřte odpor mezi elektrodami A1 a A2, kde by měla být zobrazena hodnota „1“ nebo 0L, což značí otevřený obvod. Následně změřte odpor mezi řídicí elektrodou G a elektrodami A1 a A2, kde se očekává hodnota v rozsahu 80 až 200 ohmů.

Postup měření triaku:

1. Připojte červený měřicí kabel na elektrodu G.
2. Černý kabel připojte střídavě na A1 a A2 a zaznamenejte hodnoty odporu.
3. Změřte odpor mezi A1 a A2, který by měl indikovat otevřený obvod v diodovém režimu.

Tip: Při testování triaku se vyhýbejte testování v zapojeném obvodu, aby nedošlo k ovlivnění výsledků ostatními součástkami. Tento jednoduchý multimetr test pomůže identifikovat vadné triaky rychle a efektivně.

Jak měřit tyristor pomocí multimetru a osciloskopu

Pro testování tyristoru lze použít podobný postup jako u triaku, přičemž osciloskop umožní detailní analýzu spínání a rychlosti odezvy.

Jak zkontrolovat tyristor jednoduchými způsoby

Tyristor je elektronická součástka, která umožňuje spínání proudu a její správná funkce je klíčová pro spolehlivost obvodu. Pro jednoduché testování tyristoru bez speciálního vybavení se často využívá měření odporu a praktický testovací obvod s LED nebo žárovkou napájenou baterií. Tyto metody pomáhají ověřit, zda tyristor správně spíná a propouští proud.

1. Měření odporu – pomocí multimetru nastavte režim měření odporu a změřte hodnoty mezi elektrodami tyristoru podle jeho pinoutu; v normálním stavu by odpor měl být vysoký, po sepnutí tyristoru se sníží.
2. Sestavení testovacího obvodu – spojte baterii, LED nebo žárovku a tyristor dle jednoduchého schématu, kde spínací elektroda tyristoru ovládá průchod proudu.
3. Aktivace spínání – krátkým sepnutím spínací elektrody by měla LED rozsvítit nebo žárovka zablikat, čímž se potvrdí funkčnost tyristoru.
4. Kontrola vypnutí – po odpojení spínací elektrody by měl tyristor zůstat v sepnutém stavu, dokud není proud přerušen.

Tip: Častou chybou při testování je zaměnění pinoutu triaku a tyristoru, což vede k nesprávným výsledkům měření. Pro podrobnější informace o testování tyristorů a triaků doporučuji navštívit zdroj EAGRI.cz, kde najdete schémata a další rady.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Praktický test triaku s použitím LED a baterie

Pro jednoduché testování funkčnosti triaku v elektronickém obvodu lze sestavit základní testovací obvod s LED a baterií 4,5 V. Tento způsob umožňuje ověřit otevírání triaku při přivedení řídicího proudu bez nutnosti složitého měření. Jako zdroj napětí slouží baterie, LED signalizuje průchod proudu skrz triak a rezistory upravují hodnotu proudu tak, aby triak správně spínal.

Pro sestavení testu triaku s LED budete potřebovat:

• baterii 4,5 V (tři tužkové články AA)
• LED (nejlépe s pracovní proudem kolem 20 mA)
• rezistory (hodnoty mezi 100 a 470 Ω, upravte podle typu LED a triaku)
• triak podle pinoutu – správné připojení hradla a hlavních elektrod je klíčové

Zapojení spočívá v sériovém propojení baterie, rezistoru, LED a triaku. Řídicí elektrodu triaku připojte přes rezistor k baterii, čímž umožníte otevření triaku. Pokud LED svítí, triak se otevírá správně. Tento jednoduchý test pomůže rychle zjistit, zda je triak funkční, čímž doplňuje jiné metody, jako je multimetr test nebo měření triaku v zapojení.

Návod na test triaku a tyristoru

Jednoduché testy triaku a tyristoru s využitím LED a baterie patří mezi základní metody ověření funkce tyristoru a triaku, které můžete snadno provést doma bez speciálního vybavení. Pamatujte, že správný pinout triaku a vhodně zvolené odpory jsou zásadní pro přesné zhodnocení stavu součástky.

Použití univerzálního testeru pro triaky a tyristory

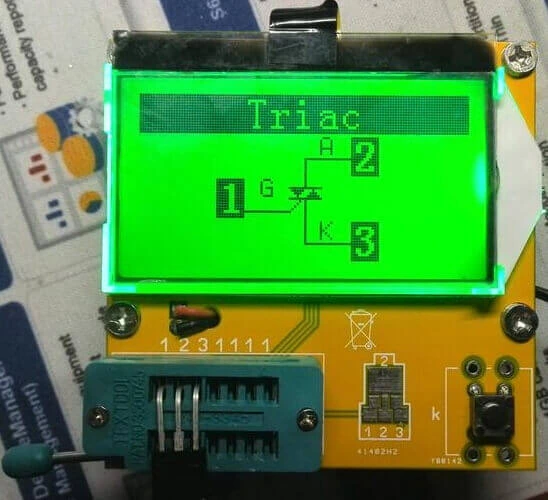

Univerzální tester tranzistorů, který se na trhu pohybuje v cenovém rozmezí 4-10 USD, představuje efektivní nástroj pro rychlé testování elektronických součástek, mezi něž patří i triaky a tyristory. Tento přístroj automaticky rozpozná typ součástky a zobrazí její pinout, což usnadňuje správné zapojení a diagnostiku v obvodu. Pro testování stačí vložit triak nebo tyristor do vhodného pouzdra testeru, který během několika sekund zobrazí stav součástky – zda je funkční, nebo vadná.

Návod na test triaku a tyristoru

Tester umožňuje jednoduché testy triaku a tyristoru bez nutnosti složitého měření multimetrem či osciloskopem. Přístroj ukáže i orientační hodnoty odporů mezi elektrodami, což pomáhá ověřit správnou funkčnost a odhalit případné zkratové nebo rozpojené spoje. Díky přehlednému zobrazení pinoutu triaku se eliminuje riziko chybného zapojení, které je častou chybou při manuálním měření.

„Použití univerzálního testeru výrazně zrychluje měření triaku i testování tyristoru, což ocení jak profesionálové, tak hobby elektronici,“ uvádí odborník na diagnostiku elektronických součástek. Tento přístroj je proto doporučeným pomocníkem při běžné údržbě a opravách elektroniky.

Testování triaku a tyristoru přímo v zapojeném obvodu

Testování triaku a tyristoru přímo v zapojeném obvodu umožňuje rychlou diagnostiku bez nutnosti vyjmutí součástky. Tento postup využívá základní měření odporu a funkčnosti pomocí multimetru či jednoduchých testů s LED, přičemž je třeba dbát na bezpečnost a správné zapojení měřicích přístrojů. Níže najdete konkrétní návody a praktické tipy pro ověření funkčnosti těchto elektronických součástek v regulačních obvodech.

Jak provést měření bez vyjmutí součástky

Pro měření triaku v zapojeném obvodu použijte multimetr v režimu měření odporu. Nejprve odpojte napájení obvodu, aby nedošlo k poškození přístroje.

1. Připojení multimetru – dotkněte se měřicími hroty na příslušné piny triaku podle pinoutu triaku (MT1, MT2, Gate).
2. Měření odporu – mezi MT1 a MT2 by měl multimetr vykazovat vysoký odpor v klidovém režimu (řády megaohmů).
3. Ověření otevírání – krátce připojte kladný impuls na Gate, měřte odpor mezi MT1 a MT2; při správné funkci triaku klesne odpor výrazně pod 100 ohmů.

Tento postup odpovídá jednoduchému testu triaku bez speciálního měřicího přístroje a pro testování tyristoru platí obdobné principy.

Rozpoznání závad při testování v zapojeném obvodu

Při testování triaku a tyristoru v zapojeném obvodu lze odhalit několik typických závad, které ovlivňují výsledky měření.

• Zkrat mezi elektrodami MT1 a MT2 signalizuje vnitřní poruchu součástky.
• Nepoklesne-li odpor po přivedení impulzu na Gate, může být poškozená řídicí elektroda nebo vnitřní struktura triaku.
• Nestabilní měření nebo přerušení signálu při měření odporu často ukazují na špatný kontakt nebo poškození pájení v obvodu.

Tip: Při testování v zapojeném obvodu vždy zkontrolujte, zda okolní součástky neovlivňují měření, například paralelní odpory či kondenzátory mohou zkreslit výsledky.

Tento jednoduchý návod na test triaku a tyristoru pomáhá rychle identifikovat funkční stav elektronických součástek přímo v regulačních obvodech.

Vliv teploty na výsledky testování triaku a tyristoru

Teplota a tepelný režim mají výrazný vliv na výsledky testování triaku a tyristoru, protože mění elektrický odpor a spínací vlastnosti těchto elektronických součástek. Pro přesné měření triaku i tyristoru je proto nezbytné zajistit stabilní teplotní podmínky, ideálně v rozmezí 20-40 °C. Následující praktické tipy pomohou minimalizovat teplotní výkyvy během testování.

Dopad nízkých a vysokých teplot na měření

Nízká teplota zvyšuje odpor triaku a tyristoru, což může vést k nesprávnému vyhodnocení jejich funkčnosti při multimetr testu nebo při test triaku s LED. Naopak vysoká teplota snižuje odpor, ale zároveň zhoršuje spínací vlastnosti a může způsobit falešně pozitivní výsledky. Proto je důležité při testování triaku a tyristoru v elektronickém obvodu zohlednit aktuální teplotu, protože ovlivňuje přesnost měření a diagnostiku.

Jak zajistit stabilní tepelný režim při testování

Pro správné testování triaku a tyristoru doporučuji dodržovat následující doporučení pro tepelný režim:

• Testujte elektronické součástky v místnosti s kontrolovanou teplotou mezi 20 a 40 °C
• Vyvarujte se měření ihned po zapnutí zařízení, kdy může být součástka přehřátá
• Používejte tepelně izolační podložky nebo chladiče, pokud je součástka v obvodu s vyšším výkonem
• Při měření pinoutu triaku a odporu nechte součástku před testem aklimatizovat na pokojovou teplotu

Tip: Stabilní tepelný režim zajišťuje spolehlivější výsledky testování triaku a tyristoru, zejména při jednoduchých testech triaku a tyristoru bez speciálního měřicího přístroje.

Diagnostika závad triaku a tyristoru při testování

Diagnostika závad triaku a tyristoru při testování vyžaduje přesné zaměření na konkrétní elektrické parametry, které indikují poruchy těchto polovodičových součástek. Správné rozpoznání závad výrazně usnadní měření triaku nebo testování tyristoru pomocí multimetru v režimu diodového testu či jednoduchých testovacích obvodů s LED nebo žárovkou.

Nejčastější závady triaku

Mezi typické závady triaku patří zkrat mezi elektrodami A1 a A2, který způsobí trvalý průchod proudu a znemožní správnou funkci obvodu. Multimetr v režimu diodového testu by v tomto případě neměl zobrazit hodnotu „1“ nebo 0L, ale nízký odpor, což signalizuje poruchu. Další častou poruchou je vysoký odpor nebo otevřený obvod mezi řídicí elektrodou G a jednou z výkonových elektrod (A1 nebo A2), kdy měření ukazuje hodnoty nad 200 ohmů, což znamená nefunkční spouštěcí obvod. Při testu triaku s LED se tato závada projeví absencí rozsvícení LED po přivedení řídicího proudu. Častou chybou je nesprávné připojení pinoutu triaku, kdy zaměnění elektrod A1, A2 a G vede k falešně negativním výsledkům testu.

Nejčastější závady tyristoru

Závady tyristoru zahrnují trvalý zkrat mezi anodou a katodou, kdy multimetr ukáže velmi nízký odpor, nebo naopak přerušený obvod s hodnotou odporu přesahující několik megaohmů. Nesprávné sepnutí se projeví tím, že tyristor nereaguje na řídicí impuls na bráně G, což lze ověřit přivedením spouštěcího proudu a sledováním změny odporu mezi anodou a katodou. Při testování multimetr v režimu diodového testu ukáže chybějící nebo nesprávné přechody mezi vývody, což indikuje poškození polovodičové struktury. Tento stav vyžaduje výměnu tyristoru, protože oprava není možná.

Praktické tipy na testování triaku a tyristoru v elektronice zdůrazňují nutnost přesného určení pinoutu triaku a tyristoru před měřením. Nesprávné připojení může vést k nesprávným závěrům o funkčnosti součástky. Doporučuje se také provádět testy při odpojení součástky z obvodu, aby nedošlo k ovlivnění měření okolními prvky.

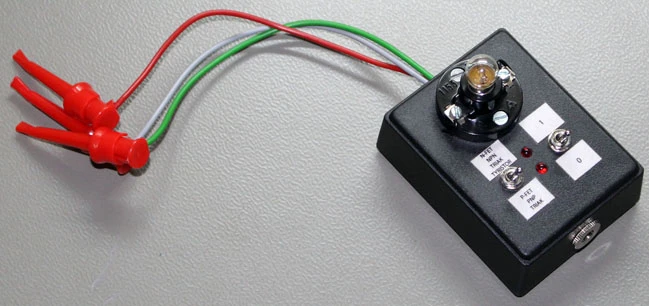

Tip: Při testování triaku v domácích spotřebičích, jako jsou pračky nebo rychlovarné konvice, je vhodné použít jednoduchý testovací obvod se žárovkou a tlačítkem, který umožní ověřit otevírání triaku v obou směrech, což odpovídá jeho paralelnímu zapojení dvou tyristorů. Tento postup pomůže odhalit i částečné poruchy, které multimetr nemusí vždy zachytit.

Pro koho se testování hodí: Pro techniky a kutily, kteří potřebují rychle ověřit stav triaku nebo tyristoru bez složitého vybavení.

Pro koho není vhodné: Pro aplikace vyžadující přesné laboratorní měření parametrů, kde je nutné použít specializované testery nebo osciloskopy.

Použití osciloskopu pro testování spínacích charakteristik triaku a tyristoru

Osciloskop představuje vysoce přesný nástroj pro testování triaku a tyristoru díky možnosti sledovat jejich spínací charakteristiky v reálném čase s časovým rozlišením v řádu mikrosekund. Vizuální zobrazení průběhu napětí a proudu umožňuje identifikovat poruchy, jako jsou opožděné sepnutí, neúplné zavření nebo nestabilní spínání, což výrazně zefektivňuje diagnostiku těchto polovodičových součástek.

Zapojení osciloskopu pro test triaku

Připojte sondu osciloskopu paralelně k vývodům A1 a A2 triaku, přičemž zemnící svorka sondy musí být spojena se společnou zemí obvodu. Řídicí elektrodu G je vhodné sledovat samostatnou sondou pro přesné vyhodnocení spouštěcího impulzu. U tyristoru se postup liší minimálně – sondy připojte k anodě a katodě, přičemž řídicí elektrodu sledujte zvlášť. Správné určení pinoutu triaku nebo tyristoru je nezbytné pro přesné měření a zabránění poškození přístroje. Toto zapojení umožní zachytit spínací průběhy s frekvencí až do stovek kHz, což odpovídá běžným pracovním podmínkám těchto prvků.

Interpretace výsledků měření osciloskopem

Na obrazovce osciloskopu se spínací charakteristika projeví jako náhlý pokles napětí mezi A1 a A2 při sepnutí triaku, obvykle během několika mikrosekund. Správně fungující triak vykazuje strmý náběh vodivosti po přivedení řídicího proudu v rozsahu 50-150 mA. Pomalý náběh nebo kolísání napětí signalizuje možné vnitřní poškození nebo opotřebení. U tyristoru je klíčové sledovat, zda po sepnutí zůstává vodivý až do přerušení proudu, což se projeví stabilním nízkým napětím na vývodech. Porovnání průběhů s referenčními daty výrobce pomáhá potvrdit správnou funkci. Pro vizuální kontrolu spínání lze použít test triaku s LED, kde blikání indikuje správné otevírání.

Tip: Častou chybou při měření je nesprávné připojení zemnící svorky osciloskopu, což může způsobit rušení signálu nebo poškození přístroje. Doporučuji vždy ověřit správný pinout a uzemnění před zapojením.

Odborná rada: Testování osciloskopem se hodí zejména pro servisy a pokročilé uživatele, kteří potřebují detailní analýzu spínacích průběhů. Pro základní kontrolu funkčnosti triaku nebo tyristoru v domácích podmínkách postačí multimetr nebo jednoduchý test s LED.

Bezpečnostní opatření při testování triaku a tyristoru

Při testování triaku a tyristoru ve vysokonapěťových obvodech je nezbytné dodržovat přesná bezpečnostní pravidla, která snižují riziko úrazu elektrickým proudem i poškození součástek. Použití správných ochranných pomůcek a pečlivé pracovní postupy jsou klíčové pro bezpečný průběh měření i diagnostiky.

Základní ochranné pomůcky

Pro manipulaci s triaky a tyristory pod napětím doporučuji používat izolační rukavice s minimální izolační třídou 1000 V, které zabrání průchodu proudu při náhodném kontaktu s vodiči. K práci volte nástroje s plastovou izolací, například šroubováky a kleště s certifikací dle EN 60900. Ochranné brýle chrání oči před jiskrami nebo úlomky při případném selhání součástky. Nevodivá podložka z kaučuku nebo PVC s tloušťkou alespoň 3 mm zvyšuje bezpečnost při stání u pracovního stolu.

Bezpečné pracovní postupy

Před zahájením testování triaku nebo tyristoru vždy odpojte napájení a ověřte jeho skutečné odpojení zkoušečkou napětí. Při použití multimetru nastavte správný režim – diodový test nebo měření odporu – a před připojením měřicích hrotů zkontrolujte pinout triaku (typicky A1, A2, G), abyste předešli nesprávnému zapojení. Při testu triaku s LED nebo žárovkou dbejte na správné dimenzování rezistorů, aby nedošlo k přetížení součástky. Pravidelně kontrolujte stav vodičů a měřicích kabelů, aby nedošlo k průrazu izolace. Nikdy neprovádějte testování sami, pokud nemáte možnost okamžité pomoci v případě nehody.

Tip: Častou chybou je testování triaku nebo tyristoru přímo v zapojeném obvodu bez odpojení napájení, což může vést k poškození polovodiče i riziku vážného elektrického úrazu. Dodržujte vždy postupy bezpečnosti práce s elektrickými zařízeními.

Časté dotazy k testování triaku a tyristoru

Otázka: Jak zjistím, zda je triak funkční pomocí multimetru?

Měření mezi elektrodami A1 a A2 by mělo ukázat hodnotu „1“ nebo 0L, což znamená otevřený obvod. Odpor mezi řídicí elektrodou G a A1/A2 se pohybuje mezi 80 a 200 ohmy.

Otázka: Jak jednoduše otestovat tyristor bez speciálního vybavení?

Použijte baterii 4,5 V, LED a multimetr k měření odporu. Pokud tyristor spíná správně, LED krátce zabliká při přivedení řídicího napětí.

Otázka: Co znamená hodnota 0L při měření triaku?

Hodnota 0L na multimetru znamená otevřený obvod mezi měřenými elektrodami bez zkratu.

Otázka: Jak poznat vadný triak při testování?

Zkrat mezi elektrodami A1 a A2 nebo odpor mimo rozmezí 80-200 ohmů mezi G a A1/A2 značí poruchu.

Otázka: Je možné testovat triak přímo v zapojeném obvodu?

Ano, měření odporu lze provádět bez vyjmutí součástky, ale hodnoty je třeba interpretovat s ohledem na okolní obvody.

Otázka: Jaký vliv má teplota na testování triaku?

Teplota 20-40 °C zajišťuje stabilní měření odporu a spínacích vlastností triaku.

Otázka: K čemu slouží univerzální tranzistorový tester?

Umožňuje identifikovat typ součástky, pinout a stav triaku či tyristoru, cena se pohybuje mezi 4 a 10 USD.

Otázka: Jak bezpečně testovat triak ve vysokonapěťovém obvodu?

Používejte izolační rukavice a odizolované nástroje, vždy odpojte napájení před měřením.

Otázka: Proč používat osciloskop při testování triaku?

Umožňuje vizuálně sledovat spínací charakteristiky a odhalit poruchy, které multimetr nezachytí.

Otázka: Jaké jsou nejčastější chyby při testování tyristoru?

Nesprávné sepnutí, vysoký odpor na elektrodách a nepřesné měření vedou k falešným závěrům o funkčnosti.

Otázka: Jaké jsou hlavní elektrody triaku?

Triak obsahuje elektrody A1, A2 (silové) a řídicí G.

Otázka: Jakým způsobem otevíráme triak?

Otevření se provádí přivedením řídicího proudu na elektrodu G.

Otázka: Lze testovat triak pomocí LED?

Ano, obvod s LED a 4,5 V baterií umožňuje ověřit spínání triaku jednoduchým způsobem.

Otázka: Jaká je orientační cena univerzálního testeru pro triaky?

Cena se pohybuje mezi 4 a 10 USD na běžných online platformách.

Otázka: Jak provést měření triaku bez speciálního přístroje?

Použijte multimetr v režimu diodového testu a jednoduchý testovací obvod s LED a baterií, což postačuje k základní diagnostice.
