Jak správně nainstalovat zásuvky pro televizi krok za krokem
Správné umístění a instalace elektrických zásuvek za televizor zajistí nejen estetický vzhled, ale i bezpečný provoz vašeho domácího kina. Přesné zapojení anténní zásuvky a využití kabelových lišt navíc minimalizuje nepořádek a usnadňuje přístup k připojení. Dodržení několika základních kroků vám pomůže vyhnout se častým chybám při instalaci.
To hlavní z článku
- Doporučená výška instalace zásuvky za televizorem je přibližně 136 cm od podlahy pro průměrného člověka vysokého 175 cm.
- Výpočet výšky zásuvky: výška televizoru 120 cm + polovina výšky TV (48 cm) minus výška rámu zásuvky (8 cm).
- Zásuvky by měly být zapuštěny do stěny pro estetický a bezpečný vzhled, pokud to materiál stěny dovoluje.
- Počet zásuvek za televizorem je třeba stanovit podle počtu a typů připojených zařízení.
- Při instalaci je důležité dodržovat bezpečnostní opatření a správné zapojení, včetně elektrických schémat.
Jak správně změřit a vypočítat výšku instalace zásuvek pro televizi
Optimální výška instalace zásuvky za televizorem se stanoví podle přesného výpočtu, který zohledňuje výšku televizoru, jeho umístění a rozměry rozety zásuvky. Doporučená výška středu obrazovky televizoru pro osobu vysokou 175 cm je přibližně 120 cm od podlahy. Průměrná výška televizoru s úhlopříčkou 32″ činí kolem 48 cm, zatímco výška rozety zásuvky (včetně rámu) je standardně 8 cm.
Pro výpočet výšky instalace zásuvky použijte vzorec:
H instalace zásuvky = H instalace televizoru + (H televizoru / 2) − H rozety zásuvky.
Příklad:
120 cm + (48 cm / 2) − 8 cm = 136 cm od podlahy.
Tento výpočet zajistí, že zásuvka bude umístěna přibližně ve výšce středu obrazovky, což usnadní připojení anténní zásuvky a dalších elektrických zásuvek za televizorem. Pokud není možné provést přesné měření, doporučuje se instalovat zásuvky ve výšce kolem 140 cm od podlahy.
- Horní okraj rozety zásuvky by měl být umístěn asi o 32 cm níže než horní okraj televizoru s úhlopříčkou 4″, aby kabeláž nebyla viditelná ani při sledování televize ve stoje.
- Doporučuje se zapustit zásuvkový blok dostatečně hluboko do stěny, pokud to konstrukce dovoluje, pro estetický vzhled a bezpečnost elektroinstalace.
- Upevnění rozety zásuvky bývá nastavitelné, což umožňuje jemné doladění výšky podle konkrétních podmínek.
- Změřte výšku instalace televizoru od podlahy, ideálně kolem 120 cm pro průměrného uživatele.
- Zjistěte výšku samotné obrazovky televizoru, typicky 48 cm u 32″ úhlopříčky.
- Změřte výšku rozety zásuvky včetně rámu, standardně 8 cm.
- Vypočítejte výšku instalace zásuvky podle vzorce uvedeného výše, výsledkem by mělo být cca 136 cm.
- Vyberte místo na zdi přímo za televizorem, kde zásuvka nebude viditelná a kabelové lišty nebudou rušit vzhled.
Tip: Při plánování instalace zásuvek za televizor doporučuji počítat s minimálně dvěma zásuvkami – pro napájení televize a připojení dalších zařízení (set-top box, herní konzole). Na co si dát pozor: příliš nízká instalace zásuvky ztěžuje přístup a zvyšuje riziko mechanického poškození kabeláže, zatímco příliš vysoká může narušit bezpečnost elektroinstalace a zhoršit estetiku prostoru.
Pro koho se to hodí: Tento výpočet a umístění zásuvek jsou vhodné pro běžné domácnosti s televizory do 55″ a standardní výškou sledování.
Pro koho NE: U velmi velkých televizorů nad 65″ nebo nestandardních instalací (např. montáž na zeď ve větší výšce) je potřeba výšku zásuvek přizpůsobit individuálně podle konkrétního projektu a ergonomických požadavků.
Výběr vhodných zásuvek a materiálů pro instalaci za televizor
Pro správnou instalaci zásuvek za televizor je nezbytné vybrat vhodný typ zásuvek a kvalitní materiály. Tyto volby přímo ovlivňují bezpečnost elektroinstalace i estetický dojem v místnosti. Níže najdete přehled doporučených zásuvek a komponentů spolu s návodem na instalaci zásuvek za televizor.
Výběr typu zásuvek vhodných pro televizní instalaci
Pro instalaci zásuvek za televizor se doporučují zásuvky s krytím IP20, které poskytují základní ochranu proti prachu a náhodnému dotyku elektrických částí. Důležitou bezpečnostní funkcí je dětská pojistka, která zabraňuje nechtěnému vkládání cizích předmětů. Design zásuvek by měl ladit s interiérem, proto jsou často voleny varianty v bílé, černé nebo šedé barvě. Pro připojení TV i doplňkové techniky, jako set-top box nebo herní konzole, je vhodné instalovat minimálně 2 až 3 zásuvky. Podle testu DTestu se kvalita zásuvek výrazně liší, proto je lepší volit produkty s certifikací a jasně označenými parametry.
Doporučené materiály pro instalaci zásuvek za televizi
Pro montáž zásuvek za televizor je nutné použít kvalitní instalační krabice, které zajišťují pevné a bezpečné uchycení zásuvky ve zdi. Kabely s průřezem 1,5 mm² jsou standardem pro běžné zásuvky a umožňují bezpečné napájení bez rizika přehřátí. Pro zakončení a izolaci vodičů je vhodné použít izolační pásky nebo svorkovnice. Montážní materiál, jako vruty a hmoždinky, je třeba přizpůsobit typu stěny (například sádrokarton, cihla nebo beton), aby byla zajištěna stabilita a bezpečnost celé elektroinstalace. Kabelové lišty mohou pomoci s úhledným vedením kabelů, pokud není možné instalovat kompletně pod omítku.
- instalační krabice vhodné pro typ zdi
- kabely s průřezem 1,5 mm²
- izolační pásky nebo svorkovnice pro bezpečné zakončení vodičů
- vruty a hmoždinky přizpůsobené stěně
- kabelové lišty pro vedení a ochranu kabelů
Tip: Častou chybou je použití necertifikovaných zásuvek nebo nedostatečně dimenzovaných kabelů, což ohrožuje bezpečnost elektroinstalace. Pro správné zapojení zásuvek pro televizi doporučuji vždy dodržovat platné normy a doporučení výrobce.
Návod na instalaci zásuvek za televizor
Instalace zásuvek pro televizor začíná volbou vhodného umístění, ideálně ve výšce 30-50 cm nad podlahou za televizní stěnou. Následuje příprava instalační krabice a vedení kabelů podle elektrického schématu. Poté se provede zapojení zásuvek podle polarizace vodičů a jejich bezpečné upevnění. Pro správné zapojení anténní zásuvky se doporučuje použít průběžné a koncové typy zásuvek podle potřeby signálu. Nakonec se kontroluje funkčnost všech vývodů a estetické dokončení montáže.
Více informací k tématu najdete v oficiálním zdroji: dTest.
Krok za krokem návod na montáž zásuvek včetně upevnění a zapojení
Návod na montáž zásuvek pro TV vyžaduje pečlivou přípravu a dodržení bezpečnostních pravidel. Následující kroky Vás provedou instalací zásuvky včetně upevnění a správného zapojení podle elektrického schématu. Nezapomeňte, že kromě standardních elektrických zásuvek je třeba věnovat pozornost i anténní zásuvce, která může být průběžná nebo koncová.
Příprava na instalaci zásuvky
Před zahájením montáže zásuvek připravte potřebné nářadí, jako jsou šroubovák s izolační rukojetí, děrovač, kleště a zkoušečka napětí. Materiály zahrnují správný typ zásuvek, kabely odpovídající zatížení a případně kabelové lišty pro vedení kabelů. Bezpečnost elektroinstalace je klíčová – před prací vypněte proud v příslušném obvodu a ověřte jeho vypnutí zkoušečkou napětí. Doporučuji si také připravit elektrické schéma, které bude sloužit jako vodítko pro správné zapojení.
Upevnění zásuvky do stěny

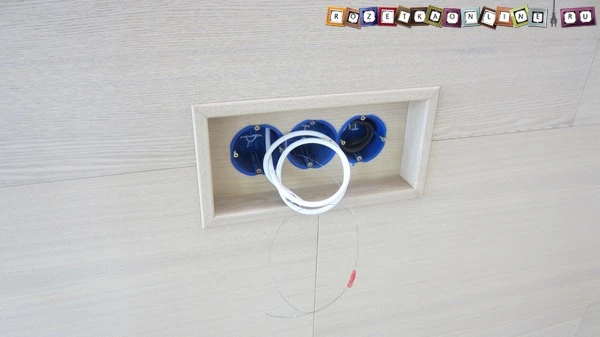

Montáž zásuvky začíná zapuštěním elektroinstalační krabice do zdi. Typ stěny určuje vhodný způsob upevnění – pro sádrokarton se používají speciální hmoždinky, u zděných stěn pak standardní hmoždinky a šrouby. Estetika instalace je důležitá, proto dbáte na rovné a pevné uchycení zásuvky tak, aby její rámeček přesně seděl na povrch zdi. Kabely zasuňte opatrně do krabice, aby nedošlo k jejich poškození před samotným zapojením.
Zapojení zásuvky podle elektrického schématu
Správné zapojení zásuvky znamená připojení fázového (L), nulového (N) a ochranného vodiče (PE) přesně podle přiloženého elektrického schématu. U anténní zásuvky rozhodněte, zda instalujete průběžnou nebo koncovou zásuvku, protože každá má jiný způsob zapojení kabelu. 1. Připojte vodiče k příslušným svorkám zásuvky podle schématu. 2. Zajistěte pevné uchycení vodičů bez jejich poškození. 3. Namontujte zásuvku do krabice a přišroubujte rámeček. 4. Po instalaci proveďte testování funkčnosti a bezpečnosti pomocí zkoušečky.
Tip: Častá chyba je špatné připojení ochranného vodiče – bez něj není instalace bezpečná. Instalace zásuvek za televizor je vhodná pro domácnosti s pevnou elektroinstalací, u starších rozvodů nebo v pronájmu se doporučuje konzultace s elektrikářem.
Bezpečnostní opatření při instalaci zásuvek
Bezpečnostní opatření při instalaci zásuvek patří k zásadním krokům, které chrání před úrazem elektrickým proudem a rizikem požáru. Precizní vypnutí jističe a ověření absence napětí výrazně minimalizují nebezpečí během práce s elektroinstalací.
Základní bezpečnostní opatření před instalací zásuvek
Před zahájením instalace zásuvek vždy vypněte jistič příslušného elektrického obvodu, čímž dojde k úplnému odpojení napájení. Následně použijte detektor napětí, který musí potvrdit nulovou hodnotu napětí v daném obvodu, aby bylo možné bezpečně pokračovat. Pracovní prostor by měl být suchý, dobře osvětlený a bez překážek, což snižuje riziko nechtěného kontaktu s vodiči nebo nářadím. Doporučuje se mít k dispozici izolační rukavice a nástroje s izolovanými rukojeťmi, které splňují normu ČSN EN 60900 pro práci pod napětím do 1000 V.
Správné zapojení zásuvek a prevence rizik
Při zapojování zásuvek pro televizor je nezbytné dodržovat barevné značení vodičů podle platných norem: fáze se připojuje na hnědý nebo černý vodič, nulák na modrý vodič a ochranný vodič na zelenožlutý vodič. Nesprávné zapojení může vést ke zkratu, úrazu elektrickým proudem nebo požáru. Používejte nástroje určené pro elektroinstalaci a dodržujte schéma zapojení, které specifikuje pořadí a způsob připojení vodičů. Po dokončení zapojení zkontrolujte pevnost kontaktů a správnost barevného propojení. Častou chybou je opomenutí správného uzemnění zásuvky, které je klíčové pro ochranu uživatele i správnou funkci zařízení. V případě pochybností doporučuji nechat zapojení zkontrolovat kvalifikovaným elektrikářem.
- Vypnutí jističe před zahájením práce na elektroinstalaci
- Ověření nulového napětí pomocí detektoru napětí
- Dodržování barev vodičů: fáze (hnědý/černý), nulák (modrý), zem (zelenožlutý)
- Použití izolovaných nástrojů a izolačních pomůcek dle ČSN EN 60900
- Kontrola pevnosti a správnosti zapojení, případná odborná revize
Tip: Při instalaci zásuvek za televizorem doporučuji plánovat také umístění kabelových lišt a anténní zásuvky, aby nedocházelo k přetížení jedné zásuvky a zároveň byl zajištěn přehledný a bezpečný prostor bez viditelných kabelů.
Jak skrýt kabeláž za televizí
Pro estetické a bezpečné skrytí kabeláže za televizorem se nejčastěji používají kabelové lišty a kabelové kanály, které zabraňují viditelnosti kabelů i při sledování televize ve stoje. Kabelové lišty se upevňují přímo na stěnu a umožňují vedení elektrických zásuvek i anténních kabelů v jednom systému, což výrazně zlepšuje pořádek a vzhled prostoru. Pro trvalejší a nenápadné řešení je možné kabeláž zapustit do stěny, pokud to tloušťka a materiál stěny dovolují, čímž dosáhnete téměř neviditelného vedení.
Při instalaci zásuvek za televizor doporučuji umístit minimálně dvě elektrické zásuvky a jednu anténní zásuvku v bezprostřední blízkosti zařízení. Správné umístění zásuvek výrazně usnadní zapojení a umožní čistý a přehledný vzhled. U anténních zásuvek je nezbytné správně rozlišit zapojení průběžné a koncové podle typu použité kabeláže, což zajistí optimální kvalitu signálu.
- Kabelové lišty umožňují rychlou a jednoduchou instalaci bez nutnosti bourání zdi
- Kabelové kanály poskytují pevnější ochranu kabelů a umožňují vést více vodičů současně
- Zapuštění kabeláže do zdi vyžaduje odbornou instalaci a zajišťuje maximální estetiku i bezpečnost
- Používejte zásuvky vhodné pro domácí elektroinstalaci s ohledem na bezpečnost a typ připojení
Tip: Při plánování instalace zásuvek za televizor zvažte rezervu pro budoucí rozšíření zařízení, například herní konzole nebo soundbar, abyste předešli nákladným dodatečným úpravám.
Častá chyba: Instalace zásuvek příliš nízko nebo příliš vysoko vede k viditelnosti kabelů při sledování televize ve stoje. Optimální výška instalace zásuvek je přibližně 136 cm od podlahy, což odpovídá vzorci: výška středu televizoru (např. 120 cm + polovina výšky TV 48 cm / 2) minus výška rámu zásuvky (8 cm). Pokud přesné měření není možné, doporučuje se instalovat zásuvky ve výšce cca 140 cm.
Pro koho se to hodí: Tento způsob instalace je vhodný pro nové elektroinstalace i rekonstrukce, kde je možné zapustit kabeláž do zdi nebo použít kabelové lišty.
Pro koho NE: Pokud jde o starší zdi s omezenou tloušťkou nebo historické objekty, kde zásahy do zdi nejsou možné, je lepší použít kabelové lišty a kanály bez zapouštění.
Instalace zásuvek podle typu stěny
Instalace zásuvek pro televizor závisí na typu stěny, která určuje vhodný postup a použití upevňovacích prvků. Sádrokarton vyžaduje speciální hmoždinky nebo kovové držáky s roztažitelnými křídly, protože jeho plocha sama o sobě neposkytuje dostatečnou nosnost. Pro upevnění zásuvky ve sádrokartonu je nezbytné použít vrták na sádrokarton a správné nářadí, aby nedošlo k poškození materiálu.
Betonové stěny vyžadují vrtání pomocí příklepové vrtačky a kotvy do betonu, které zajistí pevné a dlouhodobé uchycení zásuvky. Při instalaci je vhodné zvolit závitové hmoždinky nebo chemické kotvy pro maximální bezpečnost elektroinstalace. Cihlové stěny mají specifikum v podobě možného vyplnění spár a vyžadují hmoždinky určené pro cihlu, které při správné instalaci pevně drží v pórovitém materiálu.
Tabulka přehledně shrnuje základní rozdíly v instalaci zásuvek pro televizor:
| Typ stěny | Upevňovací prvky | Nářadí |
|---|---|---|
| Sádrokarton | Speciální hmoždinky, kovové držáky | Vrták na sádrokarton, šroubovák |
| Beton | Závitové hmoždinky, chemické kotvy | Příklepová vrtačka, kladivo |
| Cihla | Hmoždinky pro cihlu | Vrták do zdiva, kladivo |
Tip: Při instalaci zásuvek za televizor vždy dbejte na správný výběr upevňovacích prvků podle typu stěny, aby se předešlo uvolnění a případnému poškození elektroinstalace.
Návod na montáž zásuvek pro TV
Správná instalace zásuvek pro TV začíná přesným určením typu stěny a výběrem odpovídajících upevňovacích prvků. Tento postup minimalizuje riziko poškození stěny i kabeláže a zaručuje bezpečnost elektroinstalace. Přesné umístění a počet zásuvek závisí na počtu připojovaných zařízení a možnostech kabelových lišt.
Časté dotazy k instalaci zásuvek pro televizi
Otázka: Jaká je doporučená výška pro instalaci zásuvek za televizor?
Doporučená výška je přibližně 136 cm od podlahy, což odpovídá výšce televize plus polovině její obrazovky minus výška rámu zásuvky. Tato hodnota zajistí pohodlný přístup a estetické umístění.
Otázka: Kolik zásuvek je potřeba za televizorem?
Pro napájení a připojení AV zařízení se doporučují minimálně 2 elektrické zásuvky, s ohledem na počet zařízení může být třeba více.
Otázka: Jaký typ zásuvky je vhodný pro instalaci za televizor?
Ideální jsou zásuvky s ochranou proti přepětí a zapuštěnou montáží, vyrobené z materiálů odolných vůči teplu, jako jsou plast a kov.
Otázka: Jak správně zapojit anténní zásuvku?
Zapojení anténní zásuvky musí respektovat elektrické schéma, dodržovat polaritu a rozlišovat mezi průběžnou a koncovou zásuvkou podle potřeby zapojení.
Otázka: Jaké bezpečnostní opatření je nutné dodržet při instalaci zásuvek?
Před instalací vypněte hlavní jistič, používejte detektor napětí a kontrolujte pevnost upevnění. Správné zapojení vodičů je klíčové pro bezpečnost elektroinstalace.
Otázka: Lze zásuvky instalovat do sádrokartonu?
Ano, ale je nutné použít speciální upevňovací prvky, například hmoždinky pro sádrokarton, a přesné nářadí pro bezpečnou montáž.
Otázka: Jak skrýt kabeláž za televizí?
Použijte kabelové lišty ladící s barvou stěny, kabelové kanály vedené podél nábytku nebo kabely zapusťte do zdi při rekonstrukci.
Otázka: Co znamená zapuštění zásuvky do stěny?
Zapuštění znamená, že zásuvka je umístěna do výklenku ve stěně, což zvyšuje estetiku a brání mechanickému poškození.
Otázka: Jaký je rozdíl mezi průběžnou a koncovou anténní zásuvkou?
Průběžná zásuvka umožňuje připojení dalších zařízení za ní, koncová ukončuje kabeláž a není možné k ní připojit další zařízení.
Otázka: Jak postupovat při zapojení zásuvky s 2 vodiči?
Je třeba správně připojit fázi a neutrální vodič podle elektrického schématu a zajistit jejich bezpečnou izolaci.
Otázka: Je nutné mít projekt pro rozmístění zásuvek?
Projekt je doporučený, protože zajistí optimální počet a umístění zásuvek s ohledem na ergonomii a plánované použití.
Otázka: Jaké chyby se často dělají při instalaci zásuvek za televizor?
Časté chyby jsou nesprávná výška, špatné zapuštění, nedodržení zapojení a neplánování pro budoucí rozšíření AV zařízení.
Otázka: Jak otestovat funkčnost zásuvky po instalaci?
Použijte zkoušečku napětí k ověření správného zapojení a přítomnosti elektrické energie v zásuvce.
Otázka: Může instalaci zásuvek provádět laik?
Zkušení laici mohou instalaci provést, avšak při nejistotě doporučuji konzultaci s odborníkem nebo elektrikářem.
Otázka: Jak plánovat zásuvky pro budoucí AV zařízení?
Plánujte s rezervou minimálně 1-2 zásuvky navíc na místech snadno dostupných pro připojení nových zařízení.
Tip: Při instalaci zásuvek za televizor dbejte na správné zapojení anténní zásuvky a bezpečnost elektroinstalace, aby nedošlo k poruchám signálu nebo riziku požáru.
