Jak vybrat a nainstalovat jistič tipy a schémata zapojení
Správný výběr jističe je klíčový pro bezpečnost a spolehlivost elektroinstalace v domácnosti. Při volbě je třeba zohlednit výkon, charakteristiku jističe i průřez vodiče, aby ochrana odpovídala konkrétnímu použití. Následující tipy a schémata vám pomohou jistič nejen vybrat, ale i správně nainstalovat.
Klíčové závěry
- Jističe se dělí podle pólů: nejčastěji 1P, 1P+N, 2P, 3P a 4P, s napětím 230 V až 400 V.
- Pro zásuvkové obvody se běžně používá jistič 16 A s kabelem 2,5 mm², pro osvětlení 10 A s kabelem 1,5 mm².
- Charakteristiky B, C a D určují vypínací proud: B16 vypíná při 48 A, C16 při vyšším rozběhovém proudu.
- Jističe se montují na DIN lištu, modul má šířku 18 mm, jeden modul zabírá 1,75 cm.
- Pravidelná revize elektroinstalace se doporučuje jednou za 5 let pro bezpečný provoz.
Jak vybrat správný jistič podle typu a výkonu spotřebičů
Jak vybrat jistič podle výkonu spotřebičů je základní krok pro bezpečnou elektroinstalaci v domácnosti. Jistič musí odpovídat jmenovitému proudu, který vyplývá z výkonu spotřebiče a průřezu vodiče. Například zásuvky s kabelem 2,5 mm² obvykle vyžadují jistič 16 A, zatímco osvětlení s kabelem 1,5 mm² se chrání jističem 10 A. Správný výběr jističe zabraňuje přetížení elektroinstalace i nechtěnému vypínání.
Jak určit správný proud jističe podle výkonu spotřebiče
Pro výpočet jmenovitého proudu jističe použijte vzorec: proud (A) = výkon (W) / napětí (V). Pro běžné domácí napětí 230 V to znamená, že spotřebič o výkonu 2000 W potřebuje jistič s proudem minimálně 9 A, vhodný je tedy jistič 10 A. Pro zásuvky s kabelem 2,5 mm² standardně platí doporučení použít jistič 16 A, protože tento průřez vodiče bezpečně unese proud do 20 A. Pro osvětlení, kde se používá kabel 1,5 mm², je optimální jistič 10 A, což chrání vodič před přehřátím. U LED osvětlení, které má nízký příkon, se klade důraz především na charakteristiku jističe, protože náběhové proudy jsou minimální.
| Spotřebič | Průřez vodiče | Doporučený jistič | Poznámka |
|---|---|---|---|
| Zásuvky běžné | 2,5 mm² | 16 A | Pro většinu domácích zásuvek |
| Osvětlení | 1,5 mm² | 10 A | Vhodné pro LED a klasické žárovky |
| Elektromobil (nabíječka) | 6 mm² (doporučeno) | 32 A a více | Vyšší proud pro rychlé nabíjení |
Tip: Častá chyba je zvolit jistič s proudem nižším, než odpovídá průřezu vodiče, což vede k častému přetížení jističe a vypínání.
Charakteristiky jističů B, C a D a jejich využití
Charakteristika jističe určuje, při jakém více-násobku jeho jmenovitého proudu dojde k vypnutí. Typ B vypíná při 3-5násobku jmenovitého proudu a je vhodný pro běžné domácí elektroinstalace, kde převládají rezistivní zátěže jako osvětlení nebo zásuvky. Typ C má vypínací proud 5-10násobek a používá se pro spotřebiče s mírnými náběhovými proudy, například klimatizace nebo motorové čerpadla. Typ D s vypínacím proudem 10-20násobkem slouží pro velké indukční zátěže jako jsou elektromotory a průmyslové spotřebiče.
| Charakteristika | Vypínací proud | Použití |
|---|---|---|
| B | 3-5 × In | Osvětlení, zásuvky, domácnost |
| C | 5-10 × In | Klimatizace, elektromotory |
| D | 10-20 × In | Velké indukční zátěže, průmysl |
Správný výběr charakteristiky jističe pomáhá zabránit nechtěnému vypnutí při krátkodobých náběhových proudech.
Jak vybrat jistič podle typu spotřebiče a jeho charakteristik
Výběr jističe by měl respektovat specifika jednotlivých spotřebičů. Pro běžné domácí spotřebiče, jako jsou televizory, lednice nebo počítače, se doporučuje charakteristika B, protože tyto zařízení mají nízké náběhové proudy. U spotřebičů s elektromotory, jako jsou klimatizace, čerpadla nebo nabíječky elektromobilů, je vhodnější charakteristika C nebo D kvůli vyšším náběhovým proudům, které by jinak vedly k častému vypínání jističe. LED osvětlení obvykle nevyžaduje speciální charakteristiku, ale volba jističe s vhodným jmenovitým proudem a správným průřezem vodiče zajistí bezpečný provoz.
Tip: Pro domácnosti s elektromobilem je výhodné zvolit jistič s vyšším jmenovitým proudem a charakteristikou C nebo D, aby se předešlo častému vypínání při nabíjení.
Výběr jističe podle typu spotřebiče a výkonu je zásadní pro bezpečnost elektroinstalace a minimalizaci rizika přetížení jističe. Montáž na DIN lištu v rozvaděči musí odpovídat nejen správnému jmenovitému proudu, ale i charakteristice jističe podle použitých spotřebičů.
Jaké jsou základní typy jističů a jejich charakteristiky
Jističe patří k základním prvkům elektroinstalace v domácnostech i průmyslu. Při výběru jističe je klíčové znát jeho typ podle počtu pólů a charakteristiku vypínání, která ovlivňuje, při jakém přetížení nebo zkratu jistič vypne obvod.
Typ jističe se určuje podle počtu pólů, které odpovídají počtu elektrických vodičů, jež jistič zároveň přeruší. Nejčastější v domácnostech jsou jističe 1P (jednopólové) a 1P+N (jednopólový s nulovým vodičem). Pro propojení obvodů s více fázemi se používají 2P, 3P, 3P+N a 4P jističe, které najdou uplatnění spíše v průmyslových nebo větších instalacích. Například 3P jistič chrání třífázové spotřebiče, jako jsou větší motory nebo rozvody.
Charakteristika jističe definuje jeho vypínací proud, tedy poměr mezi skutečným proudem a jmenovitým proudem, při kterém jistič vypne. Nejčastější typy charakteristik jsou B, C a D:
| Charakteristika | Rozsah vypínacího proudu (násobek jmenovitého proudu) | Použití v praxi |
|---|---|---|
| B | 3 – 5,5 | Osvětlení, zásuvky, běžné domácí spotřebiče |
| C | 5,5 – 10 | Elektrospotřebiče s vyšším náběhovým proudem, např. pračky, myčky |
| D | 10 – 20 | Výkonné motory, svářecí zařízení, průmyslové spotřebiče |
Při výběru jističe podle výkonu spotřebičů je nutné zohlednit nejen jmenovitý proud, ale i charakteristiku, aby nedocházelo k zbytečnému vypínání při běžném startu spotřebičů s vysokým náběhovým proudem. Pro domácnosti se proto nejčastěji volí jističe s charakteristikou B nebo C.
Tip: Častou chybou při montáži jističe je použití nevhodné charakteristiky, která vede k častému přetížení jističe bez skutečného nebezpečí. Při zapojení na DIN lištu je třeba správně zvolit průřez vodiče tak, aby odpovídal jmenovitému proudu jističe a zajistil bezpečnost elektroinstalace.
Tipy a triky pro zapojení jističe v bytě
Pro správnou montáž jističe doporučuji dodržet schéma zapojení, které respektuje počet pólů a připojení nulového vodiče. Jističe se instalují na DIN lištu, přičemž je nutné zkontrolovat pevné a správné upevnění vodičů. Použití správné charakteristiky jističe minimalizuje riziko přetížení jističe a prodlužuje životnost elektroinstalace.
Jak připravit elektroinstalaci pro montáž jističe
Před montáží jističe je nezbytné kompletně připravit elektroinstalaci a dodržet bezpečnostní opatření. Prvním krokem je vypnutí hlavního jističe v rozvaděči, čímž se odpojí napájení celého elektrického okruhu a minimalizuje riziko úrazu elektrickým proudem. Při práci používejte nástroje s izolovanými rukojetěmi, například šroubováky s certifikací podle ČSN EN 60900, a vždy ověřte nepřítomnost napětí měřicím přístrojem s přesností do 0,1 V.
Elektroinstalace musí odpovídat parametrům nového jističe. Zkontrolujte průřez vodičů, který musí být v souladu s jmenovitým proudem jističe a normou ČSN 33 2000-5-523. Například pro jistič 16 A použijte vodič s průřezem minimálně 2,5 mm², pro 10 A postačuje 1,5 mm². Zajistěte, aby v rozvaděči byl dostatek místa na montáž na standardní DIN lištu šířky 35 mm, přičemž jeden modul jističe zabírá 18 mm. Před instalací změřte napětí v obvodu, abyste potvrdili, že je skutečně vypnuto (hodnota pod 1 V).
Tipy a triky pro zapojení jističe v bytě
- Vypněte hlavní jistič, obvykle 1×25 A nebo 3×25 A podle typu domácnosti.
- Použijte nástroje s izolovanou rukojetí, například šroubováky s certifikátem ČSN EN 60900.
- Ověřte nulový a fázový vodič měřicím přístrojem, např. digitálním voltmetrem s přesností ±0,1 V.
- Zkontrolujte, že průřez vodiče odpovídá jmenovitému proudu jističe (např. 2,5 mm² pro 16 A).
- Připravte DIN lištu, aby byla čistá, suchá a bez mechanických poškození.
- Vyvarujte se montáže jističe v rozvaděči s vlhkostí nad 60 % nebo v prašném prostředí.
- Izolaci vodičů odstraňte přesně na 10 mm, aby nedošlo ke zkratu.
- Připojte fázi na horní vstupní svorku jističe, výstupní vodič vede do chráněného obvodu.
- Nulový vodič připojte do samostatné svorkovnice nebo do příslušné svorky u 2-pólových jističů.
Odborná rada: Nesprávný průřez vodiče nebo nedostatečné upevnění jističe na DIN lištu může způsobit přehřívání a časté vypínání jističe. Instalaci smí provádět pouze kvalifikovaný elektrikář s platným osvědčením, aby byla zaručena bezpečnost a funkčnost elektroinstalace.
Dodržení těchto zásad je klíčové pro spolehlivost a bezpečnost domácí elektroinstalace před samotnou instalací jističe podle přiloženého schématu zapojení.

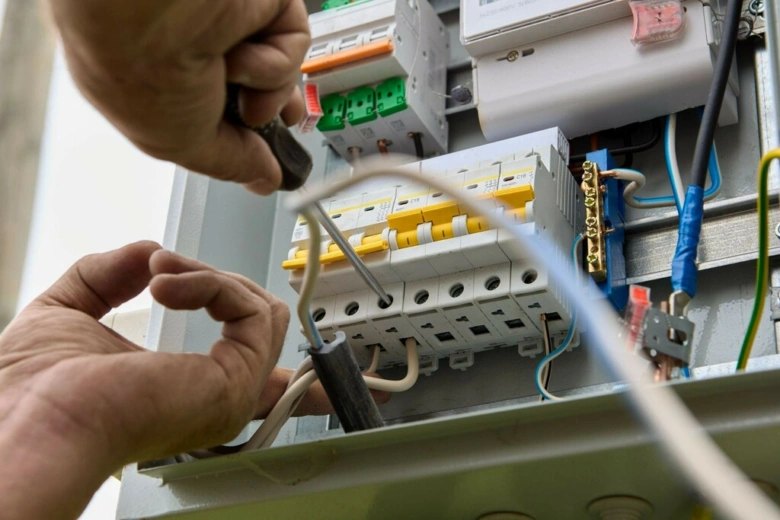

Jak bezpečně nainstalovat jistič krok za krokem
Instalace jističe v domácí elektroinstalaci začíná vždy vypnutím hlavního napájení, aby se zabránilo úrazu elektrickým proudem. Jistič se následně montuje na standardní DIN lištu v rozvaděči, přičemž modul jističe má pevně stanovenou šířku 18 mm (1,75 cm), což umožňuje přesné usazení vedle ostatních modulů. Připojení vodičů musí odpovídat schématu zapojení a respektovat správný průřez vodičů, aby se předešlo přetížení jističe a následným poruchám.
Návod na instalaci jističe krok za krokem
- Vypnutí hlavního jističe – před zahájením demontáže nebo montáže jističe vypněte hlavní jistič, čímž zajistíte úplné odpojení elektrické energie v daném okruhu.
- Demontáž starého jističe – opatrně uvolněte modul starého jističe ze svorek a sundejte jej z DIN lišty, přičemž si zapamatujte nebo zaznamenejte zapojení vodičů.
- Příprava nového jističe – zkontrolujte charakteristiku jističe, zda odpovídá požadavkům elektroinstalace a výkonu připojených spotřebičů.
- Montáž nového jističe na DIN lištu – zacvakněte modul jističe pevně do lišty, aby pevně držel a nedošlo k mechanickému uvolnění.
- Připojení vodičů – připojte vodiče odpovídajícího průřezu do správných svorek podle schématu zapojení jističe, dbejte na pevné utažení svorek.
- Kontrola a zapnutí jističe – vizuálně zkontrolujte správnost zapojení a pevnost připojení, poté zapněte hlavní jistič a otestujte funkčnost nového jističe.
Chyby, kterých se vyvarovat při zapojení jističe, zahrnují používání vodičů s nevhodným průřezem, špatné utažení svorek, a nesprávné umístění modulu na DIN lištu. Také je častým omylem instalovat jistič bez vypnutí hlavního napájení, což představuje vážné bezpečnostní riziko.
Tip: Montáž jističe se hodí pro osoby se základní znalostí elektroinstalace, ale v případě nejistoty doporučuji konzultaci nebo instalaci svěřit kvalifikovanému elektrikáři. Nesprávná instalace může vést k poruše jističe, nebezpečí požáru nebo úrazu elektrickým proudem.
Správná instalace jističe je klíčová pro zabezpečení domácí elektroinstalace proti přetížení a zkratu. Tento návod na instalaci jističe krok za krokem pomůže zvládnout práci s jistotou a bezpečně.
Jak správně zapojit jistič v rozvaděči podle schémat
Správné zapojení jističe v rozvaděči je klíčové pro bezpečnost a spolehlivost domácí elektroinstalace. Níže najdete detailní popis standardních i pokročilých schémat zapojení, včetně kombinace s proudovým chráničem (RCCB) a správného uzemnění pro zvýšení ochrany.
Základní schéma zapojení jističe
Fázový vodič (L) se připojuje na horní vstupní svorku jističe, která je navržena pro pevné a bezpečné vedení proudu. Nulový vodič (N) se připojuje na samostatnou svorkovnici nebo u dvoupólového jističe na příslušnou spodní svorku jističe, která zajišťuje odpojení nuly spolu s fází. Uzemňovací vodič (PE) se připojuje na samostatnou svorku uzemnění v rozvaděči, nikdy ne na jistič.
Svorky jističe musí být pevně dotaženy momentovým klíčem na doporučený utahovací moment (obvykle 2,5 až 3 Nm), aby se zabránilo přehřívání kontaktů a vzniku elektrického oblouku, který může poškodit elektroinstalaci a ohrozit bezpečnost.
Správný průřez vodiče musí odpovídat jmenovitému proudu jističe a normám ČSN EN 60898, přičemž je nutné respektovat montáž na DIN lištu šířky 35 mm pro pevné upevnění.
- Fázový vodič (L) → horní svorka jističe
- Nulový vodič (N) → svorkovnice nebo spodní svorka jističe (u 2P)
- Uzemňovací vodič (PE) → samostatná svorka uzemnění v rozvaděči
- Pevné dotažení svorek = prevence přetížení kontaktů a vzniku elektrického oblouku
| Prvek | Funkce | Poznámka | |
|---|---|---|---|
| Fázový vodič | Přivádí proud do jističe | Připojen na horní svorku | |
| Nulový vodič | Dokončuje obvod | Připojen na svorkovnici nebo jistič | |
| Uzemnění (PE) | Ochrana před úrazem elektrickým proudem | Připojeno na samostatnou svorku | |
| Svorka jističe | Spojuje vodič a jistič | Musí být pevně dotažena |
Pokročilé schéma zapojení s proudovým chráničem
Pro zvýšení bezpečnosti elektroinstalace se jistič často kombinuje s proudovým chráničem (RCCB), který detekuje únik proudu přes 30 mA, což signalizuje možné nebezpečí úrazu elektrickým proudem nebo poruchu izolace. Proudový chránič se zapojuje za jistič, přičemž jak fázový, tak nulový vodič prochází jeho svorkami, což umožňuje monitorování rozdílu proudu mezi vodiči.
Při vypínání jističe dochází uvnitř zhášecí komory k uhašení elektrického oblouku, což zabraňuje poškození kontaktů a zvyšuje bezpečnost celé instalace.
Tip: Při montáži dodržujte správné pořadí zapojení a respektujte charakteristiku jističe a proudového chrániče, aby nedocházelo k falešným vypínáním nebo nedostatečné ochraně.
- Proudový chránič (RCCB) detekuje únik proudu ≥ 30 mA
- Jistič chrání před přetížením a zkratem podle jmenovitého proudu a charakteristiky (B, C, D)
- Zhášecí komora uhasí elektrický oblouk při vypnutí
| Zařízení | Umístění | Funkce | |
|---|---|---|---|
| Jistič | Na DIN liště | Ochrana proti přetížení a zkratu | |
| Proudový chránič | Za jističem | Ochrana proti úniku proudu a úrazu elektrickým proudem | |
| Zhášecí komora | Součást jističe | Uhašení elektrického oblouku při vypnutí |
Toto pokročilé schéma je vhodné pro rodinné domy i bytové elektroinstalace, kde je kladen důraz na maximální bezpečnost a splnění platných norem ČSN.
Jak správně zapojit hlavní jistič v rozvaděči
Hlavní jistič musí být zvolen podle celkového odběru domácnosti a odpovídat průřezu hlavních přívodních vodičů. Fázový vodič se připojuje na horní vstupní svorku hlavního jističe, nulový vodič na samostatnou svorkovnici. Uzemnění je vždy připojeno na svorku PE rozvaděče, nikoli na jistič.
Správný výběr jističe podle výkonu spotřebičů a průřezu vodiče minimalizuje riziko přetížení a zkratu. Například pro byt s celkovým odběrem do 25 A se používá hlavní jistič 1P+N 25 A s charakteristikou B nebo C podle typu zátěže.
Tipy a triky pro zapojení jističe v bytě zahrnují pravidelnou kontrolu dotažení svorek, použití vodičů s odpovídajícím průřezem (minimálně 2,5 mm² pro 25 A jistič) a dodržení schématu zapojení podle ČSN EN 61439 a ČSN 33 2000.
Tímto způsobem zajistíte bezpečnost elektroinstalace a prodloužíte životnost jističů i dalších ochranných prvků.
—
Častá chyba: Nedostatečné dotažení svorek vede k přehřívání a vzniku elektrického oblouku, což může způsobit požár nebo poškození elektroinstalace.
Pro koho se to hodí: Tento návod je určen pro kvalifikované elektrikáře a zkušené kutily s platným osvědčením. Instalace jističe laikem bez odborné způsobilosti není bezpečná a může vést k nebezpečným situacím.
Pro koho NE: Nepoužívejte tento postup bez dostatečných znalostí elektroinstalace a bez vypnutí napájení.
—
FAQ
Otázka: Jaký je správný průřez vodiče pro jistič 16 A?
Pro jistič s jmenovitým proudem 16 A se doporučuje vodič s průřezem 2,5 mm
Jak správně dimenzovat jmenovitý proud a průřez vodiče
Pro správný výběr jističe do domácí elektroinstalace je klíčové zohlednit jmenovitý proud a odpovídající průřez vodiče. Tyto parametry spolu úzce souvisejí a ovlivňují bezpečnost instalace i ochranu před přetížením jističe. Níže najdete praktické tipy a tabulku s doporučenými hodnotami.
Vztah mezi jmenovitým proudem a průřezem vodiče
Jmenovitý proud jističe musí odpovídat průřezu vodiče, aby nedošlo k přehřátí a poškození kabeláže. Pro běžné domácí elektroinstalace platí základní pravidla: jistič s jmenovitým proudem 10 A je vhodný pro vodič s průřezem 1,5 mm², zatímco 16 A jistič patří k vodiči o průřezu 2,5 mm². Taková dimenzace zajišťuje, že vodič zvládne maximální proud bez rizika přetížení nebo ztráty izolace.
| Jmenovitý proud jističe (A) | Doporučený průřez vodiče (mm²) | Typ kabelu |
|---|---|---|
| 10 | 1,5 | CYKY |
| 16 | 2,5 | CYKY |
| 20 | 4 | CYKY |
Při výběru jističe je nutné zohlednit charakteristiku jističe a typ instalace. Doporučuji vždy konzultovat konkrétní návrh s kvalifikovaným elektrikářem, protože nesprávný výběr může vést k nebezpečí přetížení a požáru.
Vliv teploty okolí na jištění
Teplota okolí výrazně ovlivňuje schopnost vodičů odvádět teplo a tím i bezpečný proud, který mohou přenášet. Při teplotách do 40 °C chlazení vodičů obvykle nevyžaduje úpravy dimenzování jističe. Pokud však teplota okolí překročí tuto hranici, klesá bezpečný proud vodiče a je nutné zvolit jistič s nižším jmenovitým proudem nebo použití vodičů s větším průřezem.
Přetížení jističe může nastat i kvůli nedostatečnému chlazení v rozvaděči, například při špatné ventilaci nebo umístění na DIN liště v horkém prostředí. Proto je při instalaci jističe dobré věnovat pozornost místu montáže a dodržet doporučení výrobce.
Tip: Při vyšších okolních teplotách nad 40 °C zvažte použití jističů s upravenou charakteristikou a vodičů s vyšším průřezem, aby byla zachována bezpečnost elektroinstalace.
Pro správné zapojení jističe v bytě doporučuji dodržet základní pravidla, která najdete v sekcích s tipy a triky pro zapojení jističe v bytě a schématy zapojení jističe pro začátečníky. Jak nainstalovat jistič bezpečně a správně je vždy otázkou precizního dodržení těchto parametrů.
Jak řešit běžné problémy s jističem a jeho vypínáním
Časté vypínání jističe v domácí elektroinstalaci signalizuje konkrétní problém, který je nutné řešit co nejdříve. Nejčastější příčiny představují přetížení a zkrat. Přetížení nastává, když proud v obvodu překročí jmenovitou hodnotu jističe, což způsobuje zahřívání bimetalové spouště a vypnutí během minut až hodin. Zkrat naopak vyvolá okamžité vypnutí elektromagnetickou spouští v řádu desetin vteřiny kvůli prudkému nárůstu proudu.
Přetížení často vzniká nesprávným výběrem jističe, kdy charakteristika (B, C, D) nebo průřez vodiče neodpovídají zatížení okruhu. Například použití jističe B16 s vodičem 1,5 mm² pro zásuvky s vyšším odběrem vede k častému vypínání. Správný výběr jističe do domácnosti proto zahrnuje zohlednění výkonu spotřebičů, celkového zatížení a odpovídajícího průřezu vodiče (např. 2,5 mm² pro 16 A jistič). Zkrat může vzniknout vadným zapojením, poškozenou izolací nebo závadou na spotřebiči, což vyžaduje okamžitou kontrolu.
Chyby, kterých se vyvarovat při zapojení jističe
- Nepřiměřený průřez vodiče vzhledem k jmenovitému proudu jističe způsobuje časté přetížení a vypínání.
- Nesprávná montáž jističe na DIN lištu bez pevného upevnění snižuje mechanickou stabilitu a bezpečnost elektroinstalace.
- Nedodržení schématu zapojení, například připojení fáze na nesprávnou svorku, často vede ke vzniku zkratu a opakovanému vypínání.
- Použití nevhodného typu jističe (např. charakteristika D místo B u běžných zásuvek) způsobuje nesprávnou ochranu a časté vypínání.
Při opakovaném vypínání jističe je nezbytná důkladná diagnostika kvalifikovaným elektrikářem. Ten ověří správnost montáže, přetížení, případné zkraty a stav izolace. Instalaci jističe smí provádět pouze odborník s platným osvědčením, protože nesprávné zapojení může ohrozit bezpečnost domácnosti a způsobit požár.
Tip: Pro domácnosti s vyšším odběrem doporučuji zvolit jistič s charakteristikou C a odpovídajícím průřezem vodičů (například 2,5 mm² pro 16 A jistič), čímž se minimalizuje riziko přetížení a nechtěného vypínání.
Časté dotazy (FAQ) k výběru a instalaci jističe
Otázka: Jak vybrat jistič pro domácnost?
Vyberte jistič podle jmenovitého proudu spotřebičů v domácnosti, obvykle 10 A pro osvětlení a 16 A pro zásuvky. Průřez vodiče by měl odpovídat hodnotě jističe, například 1,5 mm² pro 10 A a 2,5 mm² pro 16 A.
Otázka: Jaký jistič je vhodný pro spotřebič o výkonu 2000 W?
Spotřebič s výkonem 2000 W vyžaduje jistič o proudu mezi 10 A a 16 A, podle charakteru zatížení a použitých vodičů. Při 230 V odpovídá 2000 W přibližně 8,7 A, proto je vhodný jistič 10 A nebo 16 A.
Otázka: Jak nainstalovat jistič bezpečně?
Před instalací vypněte hlavní napájení, použijte vhodné nástroje a postupujte podle schématu zapojení. Připojte vodiče správně na svorky a jistič pevně upevněte na DIN lištu.
Otázka: Jaké jsou základní typy jističů?
Základní typy jističů jsou jednopólové (1P), jednopólové s nulovým vodičem (1P+N), dvoupólové (2P), třípólové (3P), třípólové s nulovým vodičem (3P+N) a čtyřpólové (4P). Volba závisí na typu elektroinstalace.
Otázka: Co znamená charakteristika jističe B, C a D?
Charakteristika B vypíná při 3 až 5,5násobku jmenovitého proudu, C při 5,5 až 10násobku a D při 10 až 20násobku. B je vhodná pro běžné domácí spotřebiče, C pro motorová zatížení, D pro vysoké spouštěcí proudy.
Otázka: Jak zapojit jistič v rozvaděči podle schématu?
Fázový vodič připojte na horní svorku jističe, nulový vodič na svorkovnici nebo na nulový pól dvoupólového jističe. Pevné uchycení na DIN lištu zajišťuje stabilitu a bezpečnost.
Otázka: Jaký průřez vodiče zvolit k jističům?
Pro jistič 10 A použijte kabel s průřezem 1,5 mm², pro 16 A kabel 2,5 mm². Nesprávný průřez vodiče může vést k přetížení jističe a nebezpečným situacím.
Otázka: Co dělat, když jistič často vypadává?
Časté vypínání může znamenat přetížení, zkrat nebo vadnou elektroinstalaci. Zkontrolujte zatížení a stav vodičů, při pochybnostech kontaktujte kvalifikovaného elektrikáře.
Otázka: Jaká je šířka modulu jističe?
Standardní šířka modulu jističe je 18 mm (1,75 cm), což odpovídá jednomu modulu na DIN liště. Tato informace je nezbytná pro plánování rozvaděče.
Otázka: Jak často provádět revizi elektroinstalace?
Revize elektroinstalace se doporučuje každých 5 let, aby byla zachována bezpečnost a funkčnost jističů a dalších prvků.
Otázka: Může laik instalovat jistič?
Instalaci jističe by měl provádět pouze kvalifikovaný elektrikář kvůli dodržení bezpečnostních norem a správnému zapojení.
Otázka: Jaký jistič zvolit pro osvětlení?
Pro osvětlení se obvykle používá jistič 10 A s kabelem o průřezu 1,5 mm², což zajišťuje bezpečný provoz bez nadměrného vypínání.
Otázka: Jaký jistič je vhodný pro zásuvky?
Pro zásuvky vyberte jistič 16 A s kabelem 2,5 mm², který zvládne běžné domácí spotřebiče bez rizika přetížení.
Otázka: Jak správně připojit nulový vodič?
Nulový vodič se připojuje do svorkovnice rozvaděče nebo na příslušnou svorku dvoupólového jističe, což je nezbytné pro správnou funkci ochrany.
Otázka: Jaké nástroje potřebuji k instalaci jističe?
K instalaci jističe použijte šroubovák, odizolovač, kleště a měřicí přístroj pro ověření absence napětí před zapojením.
Tipy a triky pro zapojení jističe v bytě
Při montáži dbejte na správný průřez vodičů a pevné uchycení na DIN lištu. Chyby, kterých se vyvarovat při zapojení jističe, jsou například špatné připojení nulového vodiče nebo nedostatečné dotažení svorek, což může vést k přehřívání a selhání jističe.
Praktický návod na výběr a montáž jističe
Pro správný výběr jističe spočítejte celkový proud spotřebičů a zvolte jistič s odpovídajícím jmenovitým proudem a charakteristikou. Montáž provádějte podle schématu zapojení, vždy s vypnutým hlavním přívodem elektřiny a dodržováním bezpečnostních pravidel.
