Jak bezpečně rozpoznat fázi a nulový vodič v elektrickém vedení

Fázi a nulový vodič v elektrickém vedení určíte primárně podle barevného značení vodičů dle normy ČSN EN 60445. Fázový vodič bývá standardně hnědý nebo černý, zatímco nulový vodič má vždy barvu světle modrou. Před jakoukoliv manipulací s elektrickým obvodem je nutné provést vypnutí proudu na hlavním jističi, čímž zajistíte základní bezpečnost elektřiny.

Tipy a triky, jak bezpečně určit fázi a nulák v elektrickém vedení

Pokud si nejste jisti barevným značením v instalaci, využijte k identifikaci měřicí přístroje. Jak poznat, který vodič je fáze a který nulák v elektrickém kabelu, vám pomůže indikační šroubovák nebo multimetr.

• Používejte vždy certifikované izolační rukavice, které vás ochrání před úrazem elektrickým proudem.
• Indikační šroubovák přiložte ke kovovému jádru vodiče; rozsvícení doutnavky signalizuje fázový vodič.
• Multimetr měření proveďte nastavením na střídavé napětí (AC); mezi fází a ochranným vodičem naměříte přibližně 230 V.
• Častá chyba: spoléhání se na staré rozvody, kde barvy neodpovídají normě, proto vždy ověřte stav napětí.
• Určení fáze a nuly v elektrice se hodí pro každého, kdo instaluje svítidla, ale není vhodné pro osoby bez základní elektrotechnické kvalifikace při zásazích do rozvaděčů.

Jaké jsou standardní barvy vodičů pro fázi, nulu a ochranu

Barevné značení vodičů představuje základní prvek, podle kterého probíhá určení fáze a nuly v elektrice. Podle platných norem IEC 60446 a českých technických zvyklostí musí být každý vodič v instalaci jednoznačně identifikovatelný. Ochranný vodič je vždy označen kombinací žluté a zelené barvy, což je klíčové pro bezpečnost elektřiny. Nulový vodič, značený písmenem N, má trvale modrou barvu.

Fázový vodič, označovaný písmenem L, nabývá v moderních instalacích hnědé, černé nebo šedé barvy. V případě, že vás zajímá, jak poznat, který vodič je fáze a který nulák v elektrickém kabelu, vždy hledejte tyto barevné standardy. V třífázové síti se pro rozlišení fází L1, L2 a L3 využívají právě tyto tři barvy, zatímco jednofázová síť využívá primárně hnědou barvu pro fázový vodič.

Odborná rada: Barevné značení vodičů je spolehlivé vodítko, ale u starších instalací před rokem 1970 se můžete setkat s odlišnými barvami, jako je červená či šedá pro nulový vodič. Pro ověření vždy použijte multimetr měření nebo indikační šroubovák. Častá chyba: spoléhání se pouze na barvy u neodborně opravovaných rozvodů, kde mohlo dojít k záměně vodičů. Tato identifikace se hodí pro běžné domácí opravy, ale není vhodná pro osoby bez základní elektrotechnické kvalifikace při zásazích do hlavního rozvaděče.

Jak používat indikační šroubovák k určení fáze a nuly

Indikační šroubovák představuje základní nástroj pro rychlou orientaci v elektrických instalacích, kde vám pomůže určit fázi a nulu v elektrickém obvodu. Pro správné použití je nutné pochopit fyzikální principy přístroje a dodržovat zásady, aby byla zajištěna maximální bezpečnost elektřiny.

Jak indikační šroubovák funguje při rozpoznání fáze

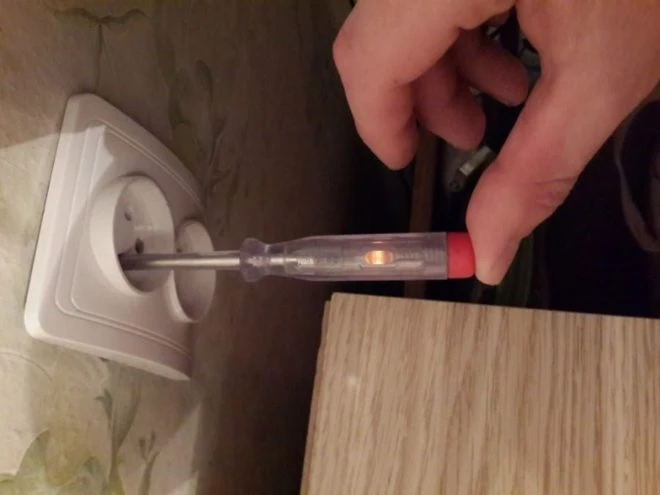

Indikační šroubovák funguje na principu průchodu slabého elektrického proudu přes doutnavku nebo LED diodu v rukojeti a tělo uživatele do země. Když hrotem šroubováku zasáhnete fázový vodič (L), obvod se uzavře a kontrolka se rozsvítí. Tento nástroj je ideální pro rychlé zjištění, kde je fáze v běžné zásuvce, ale musíte počítat s limity. Častá chyba spočívá v ignorování faktu, že indikační šroubovák může reagovat i na indukované napětí v sousedních vodičích. To se projevuje slabým nebo mihotavým svitem, který vás může zmást a vést k chybné identifikaci.

1. Ověření funkčnosti – před měřením vždy vyzkoušejte šroubovák na zdroji, o kterém víte, že je pod napětím 230 V.
2. Uzavření obvodu – při kontaktu s vodičem se ujistěte, že se prstem pevně dotýkáte kovového kontaktu na konci rukojeti.
3. Manipulace s nářadím – nikdy nepoužívejte indikační šroubovák jako náhradu za klasický šroubovák při dotahování svorek, hrozí poškození doutnavky.

Jak správně interpretovat výsledky indikačního šroubováku

Při určování fázového a nulového vodiče vždy rozlišujte mezi jasným svitem a falešným pozitivním signálem způsobeným indukcí. Pokud si nejste jisti, zda jste narazili na živý vodič, nebo jde pouze o indukované napětí, proveďte multimetr měření. Toto zařízení poskytne přesnou hodnotu napětí mezi fázovým a ochranným vodičem, která by měla činit cca 230 V.

Odborná rada: Indikační šroubovák se hodí pro rychlou kontrolu v domácím prostředí, ale pro přesnou diagnostiku elektroinstalace při opravách vždy upřednostněte multimetr. Na co si dát pozor: Indikační šroubovák se nehodí pro osoby s kardiostimulátorem nebo v prostorách s vysokou vlhkostí, kde hrozí riziko úrazu elektrickým proudem. Pamatujte, že barevné značení vodičů v instalaci nemusí vždy odpovídat realitě, proto je fyzické ověření napětí nezbytné. Tento nástroj se hodí pro běžné uživatele k orientačnímu testu, ale není vhodný pro profesionální revizní činnost vyžadující certifikované měřicí přístroje.

Jak správně měřit napětí multimetrem mezi vodiči

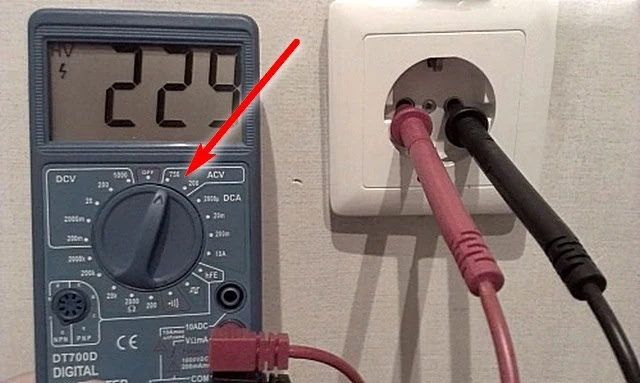

Pro přesné určení fáze a nulového vodiče v elektrickém vedení představuje multimetr nejspolehlivější nástroj. Při měření nastavte otočný volič přístroje na rozsah střídavého napětí, obvykle označený jako ACV 600 V nebo 750 V. Multimetr měří napětí mezi vodiči tak, že jeden hrot přiložíte k měřenému místu a druhý k uzemněnému bodu nebo k jinému vodiči. Určení fáze a nuly v elektrice vyžaduje dodržení základních zásad, kdy bezpečnost elektřiny musí být vždy na prvním místě.

Postup měření napětí v obvodu

1. Nastavte multimetr na měření střídavého napětí AC.
2. Připojte jeden hrot multimetru na uzemněný kontakt nebo ochranný vodič.
3. Přiložte druhý hrot postupně k jednotlivým vodičům v kabelu.
4. Odečtěte hodnotu na displeji multimetru.

Napětí mezi fázovým vodičem a nulovým vodičem se v běžné české síti pohybuje kolem 230 V. Pokud měříte napětí mezi nulovým vodičem a ochranným vodičem (zemí), hodnota by se měla blížit nule.

Odborná rada: Častá chyba při identifikaci vodičů v třížilovém kabelu spočívá v ignorování barevného značení vodičů, které je v české normě závazné (hnědá nebo černá pro fázi, modrá pro nulu). Multimetr měření potvrdí, ale vždy doporučuji kombinovat tento postup s vizuální kontrolou izolace. Tato metoda se hodí pro zkušenější uživatele s multimetrem, zatímco pro začátečníky je bezpečnější začít s ověřením pomocí indikačního šroubováku. Pozor si dejte na poškozené hroty měřicích kabelů, které mohou způsobit zkrat.

Jak poznat rozdíl mezi nulovým a ochranným vodičem

Základem pro bezpečnost elektřiny je správná identifikace vodičů v kabelu dle norem IEC 60446:2007 a GOST R 50462-2009. Nulový vodič (N) má modrou, azurovou nebo modrobílou izolaci a slouží k uzavření obvodu, kterým protéká pracovní proud zpět ke zdroji. Ochranný vodič (PE) se vyznačuje výhradně žlutozelenou kombinací barev a jeho hlavní funkcí je bezpečnostní uzemnění kovových částí spotřebičů. Pokud vás zajímá, jak rozlišit nulák od uzemnění v elektrickém kabelu, vždy se řiďte platným barevným značením, které je v českých normách závazné.

Odborná rada: Častou chybou je záměna modrého a žlutozeleného vodiče u starších instalací před rokem 2000, kde barvy mohou být vybledlé nebo zcela chybět. Pro bezpečné určení, kde je fáze a kde nulový vodič, použijte multimetr měření proti zemi, nikoliv pouze indikační šroubovák, který může reagovat na indukované napětí. Tato identifikace se hodí pro každého, kdo provádí drobné opravy, jako je výměna zásuvky, ale pro rozsáhlé zásahy do rozvodů vždy přizvěte kvalifikovaného elektrikáře. Pamatujte, že ochranný vodič nesmí nikdy přenášet pracovní proud, jinak hrozí nebezpečné napětí na povrchu spotřebiče.

Otázka: Jak poznat, který vodič je fáze a který nulák v elektrickém kabelu?

Fázový vodič (L) identifikujete pomocí indikačního šroubováku, kdy se při dotyku rozsvítí kontrolka, zatímco na nulovém (N) ani ochranném (PE) vodiči kontrolka svítit nesmí. Přesnější určení fáze a nuly v elektrickém vedení provedete multimetrem, kdy mezi fází a nulou naměříte cca 220 V, zatímco mezi nulou a zemí by mělo být napětí nulové.

Otázka: Pro koho se hodí samostatná identifikace vodičů a pro koho ne?

Samostatná identifikace se hodí pro zkušené kutily provádějící drobné úkony, jako je zapojení svítidla či výměna zásuvky, kde je barevné značení vodičů jasně patrné. Pro koho se nehodí? Rozhodně se do identifikace nepouštějte, pokud narazíte na staré hliníkové rozvody bez barevného rozlišení nebo pokud si nejste jisti funkcí jednotlivých vodičů, neboť zde hrozí riziko úrazu elektrickým proudem.

Bezpečnostní postupy při práci s elektrickým vedením

Při manipulaci s elektrickými rozvody je naprostá bezpečnost elektřiny prioritou, která minimalizuje riziko úrazu elektrickým proudem. Každý zásah do instalace vyžaduje dodržení přísných pravidel, protože nesprávné určení fáze a nuly v elektrice může vést k vážným následkům. Identifikace fázového (L) a nulového (N) vodiče se řídí normami IEC 60446:2007 a GOST R 50462-2009, které standardizují barevné značení vodičů pro zvýšení bezpečnosti.

Vypnutí napájení před prací

Vypnutí proudu v hlavním domovním rozvaděči představuje základní bezpečnostní opatření, které musíte provést vždy před zahájením jakékoliv manipulace. Pouhé vypnutí vypínače na stěně nestačí, neboť v kabelu může stále zůstat napětí. Před určením fáze a nulového vodiče se vždy ujistěte, že je příslušný okruh zcela odpojen od přívodu elektrické energie, čímž eliminujete nebezpečí úrazu. Vždy ověřte stav beznapěťového stavu pomocí multimetru, protože vizuální kontrola jističe není dostatečným důkazem absence proudu v obvodu.

Použití ochranných pomůcek

Práce pod napětím vyžaduje použití certifikovaných ochranných prostředků. Izolační rukavice chrání vaše ruce před přímým kontaktem s vodiči a nářadí s dielektrickou ochranou zabraňuje nechtěnému zkratu.

• Vždy používejte šroubováky s certifikovanou izolací do 1000 V.
• Kontrolujte neporušenost izolace u každého použitého nástroje před každým použitím.
• Tip: Před každým měřením ověřte funkčnost zkoušečky na známém zdroji napětí, abyste vyloučili chybu přístroje.

Kontrola před započetím práce

Před samotným určením, který vodič je fázový vodič (L) a který nulový vodič (N), proveďte důkladnou vizuální kontrolu. Fázový vodič bývá hnědý, černý nebo šedý, zatímco nulový vodič má modrou barvu. Ochranný vodič (PE) je vždy žlutozelený. V instalacích před rokem 2000 se však často vyskytují vodiče bez barevného rozlišení, kde je nutné použít multimetr měření.

Odborná rada: Častá chyba je slepá důvěra ve staré barevné značení vodičů, které se v minulosti často lišilo od dnešních norem. Tento postup je vhodný pro zkušené domácí kutily, ale pro osoby bez elektrotechnické kvalifikace je bezpečnější přenechat veškeré úpravy instalace odborníkům. Pokud si nejste jisti správným postupem, do rozvodů nezasahujte.

Otázka: Jak poznat fázi a nulák v zásuvce?

V běžné české zásuvce je fázový vodič standardně připojen vpravo, nulový vodič vlevo a ochranný vodič na středový kolík. Vždy však ověřte toto zapojení pomocí multimetru, protože u starších instalací nebo neodborných zásahů nemusí být toto pravidlo dodrženo.

Otázka: Jak se správně pozná fáze a nulák v elektrickém obvodu?

Nejspolehlivější metodou je použití multimetru, kde mezi fází a nulou naměříte napětí přibližně 230 V. Mezi nulovým a ochranným vodičem by v ideálním případě nemělo být žádné měřitelné napětí.
