Označení vodičů a kabelů podle PUE typy a použití štítků

Správné označení vodičů a kabelů podle norem PUE zajišťuje přehlednou elektroinstalaci a zásadně zvyšuje bezpečnost při údržbě i opravách rozvodů. Použití odolných štítků na kabely spolu s dodržením standardizovaného barevného značení vodičů eliminuje riziko záměny fází a předejde nebezpečným chybám v zapojení.

Základní požadavky PUE na označení vodičů a kabelů

Normy PUE definují označení vodičů a kabelů jako nezbytný prvek pro zajištění bezpečnosti elektroinstalace během provozu i údržby. Každý vodič musí být identifikovatelný po celé své délce nebo minimálně v místech připojení, kde se využívá barevné značení vodičů nebo mechanické štítky na kabely. Správně provedené značení eliminuje riziko chyb při manipulaci v rozvaděčích a zásadně snižuje pravděpodobnost úrazu elektrickým proudem.

Pravidla pro značení v praxi

Při aplikaci značení podle PUE a souvisejících norem ČSN dodržujte tyto technické zásady pro vysokou trvanlivost značení:

• Umístění štítků musí zajistit jejich trvalou viditelnost bez nutnosti demontáže okolních komponentů.
• Používané materiály štítků musí odolávat vnějším vlivům, jako jsou změny teploty, vlhkost nebo chemické látky.
• Pro trvalou fixaci v náročných podmínkách se doporučuje využívat smršťovací bužírky s potiskem.
• Barevné značení vodičů 12 V DC a 230 V AC musí být v celé instalaci konzistentní a nezaměnitelné.

Tip: Častou chybou je používání papírových štítků bez laminace, které v rozvaděčích rychle degradují; vždy volte syntetické materiály odolné vůči olejům a teplu.

Značení se liší podle typu sítě, přičemž rozdíly v označení vodičů pro jednofázové a třífázové rozvody vyžadují jasné rozlišení fází L1, L2, L3 a středního vodiče N. Tento systém se hodí pro údržbáře a revizní techniky, kteří vyžadují rychlou orientaci v obvodech, avšak není vhodný pro amatérské instalace bez základní znalosti elektrotechnických norem.

Barevné kódy vodičů podle PUE a ČSN

Správné barevné značení vodičů podle norem PUE a ČSN představuje základní prvek, který zajišťuje elektroinstalace bezpečnost a umožňuje rychlou orientaci v rozvaděčích. Dodržení těchto kódů eliminuje riziko záměny vodičů při údržbě nebo opravách.

Jaké jsou základní barevné kódy vodičů podle PUE a ČSN?

Barevné značení vodičů dle norem PUE a ČSN definuje jasná pravidla pro identifikaci jednotlivých obvodů. Fázové vodiče (L) jsou standardně značeny hnědou (L1), černou (L2) a šedou (L3) barvou. Nulový vodič (N) musí mít vždy světle modrou barvu, zatímco ochranný vodič (PE) vyžaduje nezaměnitelnou kombinaci žluté a zelené barvy. V případě kabelů s více než 6 žilami se kromě barev využívá také číselné označení vodičů natištěné přímo na izolaci, což usnadňuje identifikaci v komplexních systémech.

Tip: Ochranný vodič PE nesmí být nikdy přeznačován na jinou funkci. Pro přehlednost v rozvaděči doporučuji používat štítky na kabely z odolných materiálů, které lépe odolávají vlivům prostředí než běžné popisovače.

Jak poznat L1, L2 a L3 na kabelu?

Rozpoznání jednotlivých fází v třífázových rozvodech je klíčové pro správné zapojení spotřebičů. Barevné značení vodičů 220 V podle PUE a ČSN přímo určuje pořadí fází, kdy hnědá odpovídá L1, černá L2 a šedá L3. Pokud pracujete s kabely, kde barvy nejsou zřetelné nebo jde o starší instalace, je nutné použít štítky vodičů podle PUE nebo smršťovací bužírky v odpovídajících barvách.

Na co si dát pozor: Častou chybou je záměna fázového a nulového vodiče u jednofázových spotřebičů, což vede k nefunkčnosti ochranných prvků. Toto značení se hodí pro zkušené elektrikáře při revizích, avšak pro osoby bez elektrotechnické kvalifikace je manipulace s instalací pod napětím nevhodná a nebezpečná. Vždy ověřujte shodu zapojení s projektovou dokumentací a příslušnými normami.

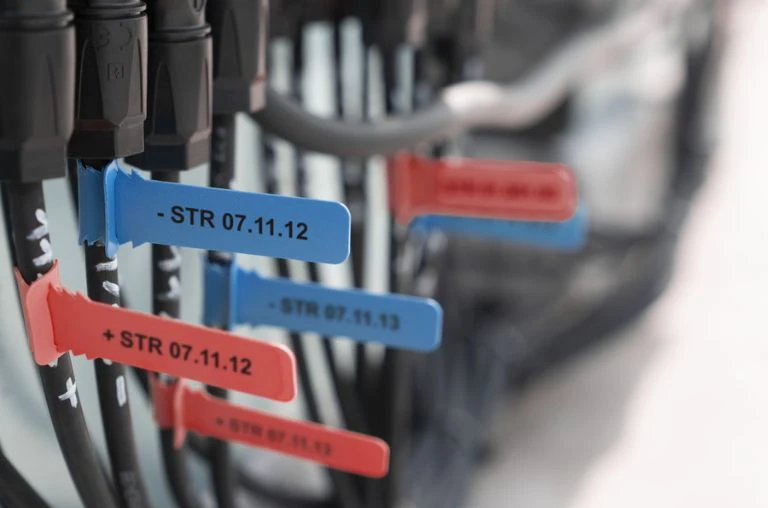

Typy štítků pro označení vodičů a kabelů

Pro přehlednou a bezpečnou elektroinstalaci je nezbytné zvolit materiály štítků, které splňují normu ČSN EN 13501-1 s třídou reakce na oheň A1, A2 nebo B. Výběr správného typu štítků pro označení kabelů podle PUE závisí na konkrétním prostředí, přičemž materiály jako polyester, nylon, akryl, polyuretan či polyolefin zajišťují dlouhodobou odolnost vůči otěru, chemikáliím a UV záření.

Jaké jsou typy štítků pro označení vodičů a kabelů?

Pro identifikaci vedení se využívají samolepicí, plastové, termo smrštitelné a kovové štítky, jejichž volba závisí na náročnosti provozu. Samolepicí štítky jsou vhodné pro interiérové rozvaděče, zatímco plastové varianty fixované stahovacími páskami nabízejí vyšší mechanickou odolnost. Pro extrémní podmínky se volí kovové štítky odolné vůči korozi a vysokým teplotám. Smršťovací bužírky s poměrem smrštění 2:1 nebo 3:1 a průměry od 2 mm do 7 mm zajišťují dokonalé přilnutí k izolaci a ochranu popisku.

• Perforované štítky umožňují snadné oddělování jednotlivých kusů pro rychlou aplikaci.
• Žebříčkové štítky usnadňují organizaci velkého množství kabelů v řadě.
• Obdélníkové štítky poskytují dostatečnou plochu pro detailní textové označení.
• TIPTAG MC štítky obsahují přibližně 14 % kovových částic pro detekci v potravinářství.
• TIPTAG PU štítky jsou UV-stabilní a chemicky odolné, dostupné v bílé a žluté barvě.

Použití štítků na vodičích podle PUE

Normy PUE stanovují pravidla pro viditelnost a trvanlivost značení, které musí odolat teplotám minimálně do +70 °C. Správné označení vodičů a kabelů zvyšuje bezpečnost elektroinstalace a usnadňuje servisní údržbu, přičemž číselné označení vodičů musí vždy odpovídat projektové dokumentaci. Štítky umisťujte na viditelná místa v blízkosti připojovacích bodů pomocí vázacích pásek nebo smršťovacích bužírek.

Odborná rada: Při instalaci vždy rozlišujte mezi trvalým značením pro vnitřní prostory a vysoce odolným značením pro venkovní instalace s vyššími nároky na povětrnostní vlivy.

Častá chyba: Použití nekvalitních papírových štítků, které vlivem provozních teplot v rozvaděči degradují, ztrácejí čitelnost a samovolně odpadávají.

Správné značení vodičů a kabelů podle PUE a ČSN je klíčové pro diagnostiku poruch a spolehlivost systému. Revize a údržba musí zahrnovat pravidelnou kontrolu stavu štítků, jejich čitelnosti a pevnosti upevnění po celou dobu životnosti instalace. Pro příležitostné značení doporučuji využít profesionální štítkovače s podporou tisku symbolů a Bluetooth připojením.

Materiály a odolnost štítků podle PUE

Výběr správného materiálu pro štítky vodičů podle PUE je zásadní pro zajištění dlouhodobé čitelnosti a celkové bezpečnosti elektroinstalace. Používané materiály štítků musí splňovat přísné technické požadavky, aby odolaly vlivům prostředí a předešlo se jejich poškození. Kvalitní etikety se standardně vyrábějí z polyesteru, nylonu, akrylu, polyuretanu nebo polyolefinu, přičemž každý z těchto materiálů vykazuje specifickou odolnost vůči provozním vlivům.

Normy PUE v kombinaci s požadavky normy ČSN EN 13501-1 definují nároky na odolnost štítků vůči teplotám do +70 °C, mechanickému otěru, působení chemikálií a UV záření. Pro trvalou identifikaci v náročných podmínkách se často využívají smršťovací bužírky, které pevně obepnou vodič a chrání vytištěné údaje před vnějšími vlivy.

Odborná rada: Při výběru vždy zkontrolujte certifikaci materiálu, neboť častou chybou je použití kancelářských samolepek, které vlivem tepla ztrácejí adhezi a odpadávají. Značení se hodí pro trvalou údržbu rozsáhlých instalací, zatímco pro dočasné testovací zapojení nejsou tyto odolné materiály nutné. Dodržení těchto standardů přímo ovlivňuje elektroinstalaci a bezpečnost provozu celého systému.

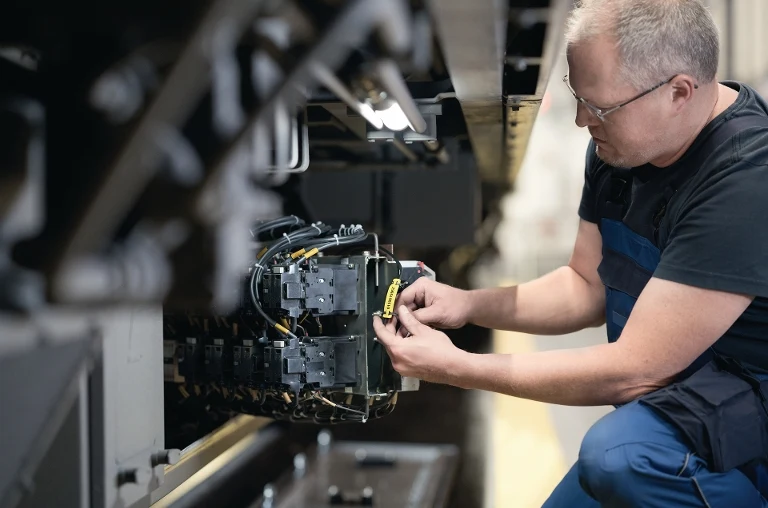

Umístění a upevnění štítků na vodiče a kabely

Správné umístění štítků na kabely představuje základní prvek, jak správně označit vodiče a kabely podle PUE a zajistit přehlednost v rozvaděči. Štítky vždy instalujte v těsné blízkosti připojovacích míst, tedy maximálně 5 až 10 centimetrů od svorkovnice či jističe. Toto umístění zaručuje, že technik okamžitě identifikuje příslušnost vodiče bez nutnosti sledovat celou trasu kabelu. Pro trvalou čitelnost v prostředí elektroinstalace je klíčová volba správné metody fixace, která odpovídá typu izolace a provozním podmínkám.

Tip: Při instalaci v rozvaděčích se vyhněte papírovým samolepkám, které vlivem tepla ztrácejí přilnavost a mohou způsobit zkrat. Vždy volte odolné materiály štítků, jako je vinyl nebo polyester, které odolávají vlhkosti i mechanickému namáhání.

Pro pevné upevnění štítků využijte vázací pásky, pokud potřebujete označit silnější kabely CYKY, nebo použijte smršťovací bužírky pro vodiče menších průřezů. Smršťovací bužírka vytvoří kolem izolace pevný prstenec, který brání posunu štítku i po letech provozu. Při označování fází L1, L2 a L3 v třífázových rozvodech dbejte na to, aby štítky byly čitelné z jedné strany bez nutnosti manipulace se svazkem vodičů. Pamatujte, že správně provedená elektroinstalace bezpečnost zvyšuje právě díky přehledné identifikaci, která minimalizuje riziko chyby při údržbě. Častá chyba: umisťování štítků příliš daleko od svorek, což ztěžuje orientaci v hustě osazených rozvaděčích. Tento systém značení se hodí pro trvalé instalace v průmyslových i domovních rozvodech, zatímco pro dočasné zapojení postačí plastové návlečky.

Technické parametry vodičů a kabelů relevantní pro značení

Technické parametry vodičů a kabelů přímo definují, jaké typy označení kabelů musíte v elektroinstalaci zvolit pro zajištění maximální bezpečnosti. Normy PUE kladou důraz na to, aby technické parametry vodičů, jako je jmenovité napětí do 6 kV, průřez vodiče od 0,75 do 10 mm² nebo počet žil v kabelu od 4 do 37, byly vždy jasně identifikovatelné. Stínění kabelů vyžaduje specifické štítky na kabely, které nepoškodí izolační vrstvu a odolají vnějším vlivům.

Při návrhu značení musíte zohlednit, jaké jsou rozdíly v označení vodičů pro jednofázové a třífázové rozvody. Zatímco u jednoduchých obvodů postačí číselné označení vodičů, u komplexních systémů s vysokým počtem žil je nutné použít trvanlivé materiály štítků nebo smršťovací bužírky.

Odborná rada: Častou chybou při označování je použití nevhodných popisovačů, které na plastových površích časem degradují. Doporučuji využívat profesionální štítky na kabely odolné vůči UV záření a chemikáliím. Tento postup se hodí pro trvalé instalace v průmyslu, zatímco pro dočasné zapojení postačí barevné značení vodičů pomocí izolačních pásek. Pokud nevíte, jak správně označit vodiče a kabely podle PUE v konkrétním rozvaděči, vždy vycházejte z aktuální projektové dokumentace, která určuje priority značení pro danou elektroinstalaci.

Správné používání štítků při instalaci a údržbě

Správné značení vodičů a kabelů podle PUE je základem pro dlouhodobou elektroinstalaci bezpečnost a přehlednost v rozvaděčích. Celý proces zahrnuje přípravu materiálů, precizní instalaci štítků a jejich pravidelnou kontrolu během údržby.

Příprava označení a nástrojů

Před samotnou montáží zvolte vhodné materiály štítků, které odolají provozním teplotám a vlhkosti. Pro trvalé značení v průmyslových instalacích doporučuji využít profesionální štítkovače s termotransferovým tiskem nebo smršťovací bužírky. Příprava štítků musí odpovídat plánu zapojení, kde je barevné značení vodičů doplněno alfanumerickým kódem. Mějte připravené čisticí prostředky na bázi lihu pro odmaštění povrchu kabelu před aplikací.

Samotná instalace štítků

Při instalaci štítků dbejte na to, aby text zůstal čitelný z obou stran kabelu i po jeho zapojení do svorkovnice. Jak správně používat štítky na kabely v elektroinstalaci vám pomůže následující postup:

1. Očištění povrchu – odstraňte nečistoty a mastnotu z izolace kabelu pomocí čistého hadříku.
2. Aplikace štítku – nalepte samolepicí štítek nebo navlékněte bužírku v těsné blízkosti koncovky vodiče.
3. Fixace polohy – zajistěte, aby upevnění štítků bylo pevné a nedocházelo k jejich samovolnému posunu.

Údržba a výměna štítků

Pravidelná údržba štítků je klíčová pro bezpečnost při revizích, kdy se ověřuje shoda instalace s dokumentací. Častou chybu představuje použití nekvalitních papírových pásek, které v rozvaděčích rychle degradují a ztrácejí čitelnost.

• Kontrola čitelnosti – během každé revize ověřte, zda jsou všechny štítky na svém místě.
• Výměna štítků – poškozené nebo nečitelné označení okamžitě nahraďte novým, aby nedošlo k záměně fází L1, L2 a L3.
• Archivace změn – každou výměnu značení zaneste do aktuální technické dokumentace rozvaděče.

Odborná rada: Označování se hodí pro přehlednou údržbu rozsáhlých instalací, ale pro jednoduché jednoúčelové obvody v domácnosti postačí pouze standardizované barevné značení vodičů.

Novinky a digitální technologie v označování vodičů a kabelů

Integrace digitálních technologií do označování vodičů a kabelů podle PUE zásadně zvyšuje efektivitu správy rozsáhlých systémů. Moderní digitální technologie, jako jsou QR kódy nebo RFID čipy, funkčně doplňují tradiční barevné značení vodičů a zvyšují úroveň, jakou je zajištěna elektroinstalace bezpečnost. Pomocí těchto prvků získáte okamžitý přístup k technické dokumentaci, schématům zapojení nebo historii údržby přímo v terénu. Při implementaci je nutné volit vhodné materiály štítků, které odolají vnějším vlivům, a kombinovat je s osvědčenými prvky, jako jsou smršťovací bužírky s poměrem smrštění 2:1 nebo 3:1.

Výhody a omezení moderního značení

• QR kódy umožňují rychlou digitální identifikaci kabelových tras pomocí běžného chytrého telefonu a eliminují nutnost fyzického vyhledávání v papírové dokumentaci.
• RFID technologie usnadňují automatizovanou inventarizaci kabeláže v hustě osazených rozvaděčích, kde je vizuální kontrola štítků obtížná.
• Digitální štítky na kabely vyrobené z odolných materiálů jako polyester nebo polyuretan eliminují riziko nečitelnosti ručně psaných značek v náročném prostředí s teplotami do +70 °C.

Odborná rada: Častá chyba při zavádění digitálních prvků spočívá v jejich nahrazení za základní barevné značení. Digitální prvky slouží k dohledání informací, nikoliv k primární identifikaci fáze, která musí zůstat vizuálně jasná i bez čtečky. Moderní technologie se hodí pro komplexní průmyslové instalace s velkým počtem obvodů, zatímco pro běžné domovní rozvody postačí standardní mechanické štítky. Při návrhu vždy postupujte při značení kabelů a vodičů v souladu s PUE a dbejte na to, aby digitální vrstva nenarušila přehlednost zapojení. Na co si dát pozor: při použití smršťovacích bužírek pro ochranu digitálních štítků vždy počítejte s nutností odpojení vodičů, což může prodloužit dobu údržby.

Časté dotazy k označení vodičů a kabelů podle PUE

Správné označení vodičů a kabelů podle norem PUE a pravidel pro elektroinstalaci bezpečnost je základem pro bezchybný provoz systémů. Následující časté dotazy vám pomohou vyjasnit pravidla značení a správné použití štítků v praxi.

Otázka: Jak se označují kabely podle PUE?

Kabely se označují štítky s jasnými popisky nebo barevným kódováním, přičemž štítky musí být odolné do +70 °C a umístěné blízko připojovacích míst.

Otázka: Jak poznat vodiče L1, L2 a L3?

Fázové vodiče L1, L2, L3 se označují barvami černá, hnědá a šedá; lze je doplnit číselným označením v projektové dokumentaci.

Otázka: Jaké je barevné značení nulového vodiče?

Nulový vodič (N) má světle modrou barvu podle PUE a nesmí být zaměňován s jinými vodiči.

Otázka: Jaká je barva ochranného vodiče PE?

Ochranný vodič PE má zelenožlutou barvu a nesmí být přeznačován ani používán jinak.

Otázka: Jaké typy štítků se používají na kabely?

Používají se perforované, žebříčkové a obdélníkové štítky vyrobené z polyesteru, nylonu nebo polyuretanu podle prostředí.

Otázka: Jaké materiály štítků jsou nejodolnější?

Nejodolnější jsou štítky z polyuretanu a polyesteru, odolné vůči chemikáliím, UV záření a teplotám do +70 °C.

Otázka: Kde se štítky umisťují na kabely?

Štítky se umisťují na viditelná místa kabelů, nejlépe v blízkosti připojovacích míst, aby usnadnily identifikaci.

Otázka: Jak se upevňují štítky na kabely?

Upevňují se pomocí vázacích pásků, samolepicích štítků nebo smršťovací bužírky, které zajišťují pevné držení.

Otázka: Jak často se kontroluje stav štítků?

Stav štítků se kontroluje při pravidelných revizích elektroinstalace, poškozené nebo nečitelné štítky je nutné vyměnit.

Otázka: Jaký průřez mají řídicí kabely?

Řídicí kabely mají průřez vodičů od 0,75 do 10 mm² a počet vodičů od 4 do 37.

Otázka: Jaké jsou moderní technologie označování kabelů?

Používají se QR kódy a RFID štítky pro rychlou a bezkontaktní identifikaci vodičů a kabelů.

Otázka: Je možné přeznačovat ochranný vodič PE?

Ne, ochranný vodič PE nesmí být přeznačován ani nahrazován jiným označením.

Otázka: Jaké jsou nejčastější chyby při značení vodičů?

Nejčastější chyby jsou nesprávné barevné kódování, umístění štítků na neviditelná místa a použití nevhodných materiálů.

Otázka: Jaký význam má správné označení vodičů?

Správné označení zvyšuje bezpečnost, usnadňuje údržbu a snižuje riziko chyb při elektroinstalaci.

Otázka: Jaké jsou typy vodičů v automatizaci?

Používají se signální, řídicí a stíněné kabely s různými parametry podle aplikace a napětí.

Otázka: Jaké jsou základní požadavky PUE na označení vodičů a kabelů?

PUE vyžaduje, aby označení vodičů bylo trvanlivé, čitelné a umístěné blízko připojovacích míst; štítky musí být odolné vůči mechanickému poškození a chemikáliím.

Otázka: Jak se liší značení vodičů podle jejich funkce v elektrické instalaci?

Podle PUE se liší značení fázových vodičů (L), nulového vodiče (N) a ochranného vodiče (PE) jak barevně, tak i pomocí písmen, například L1, L2, L3 pro fáze.

Otázka: Jaké jsou technické parametry štítků používaných pro označení kabelů podle PUE?

Štítky musí být vyrobeny z materiálů s minimální odolností IP54 a teplotním rozsahem od -40 °C do +85 °C, aby vydržely běžné podmínky v elektroinstalacích.

Odborná rada: Častá chyba při značení je použití papírových štítků, které vlivem vlhkosti a tepla v rozvaděči rychle degradují. Pro dlouhodobou čitelnost doporučuji materiály štítků typu polyester nebo odolné plasty. Toto značení se hodí pro průmyslové instalace, zatímco pro domácí rozvody bohatě postačí kvalitní smršťovací bužírky s popisem.
