Barevné značení fázového vodiče v elektroinstalaci: normy a praxe

Správné barevné značení vodičů v elektroinstalaci zajišťuje bezpečnost při opravách i běžné údržbě rozvodů v domácnosti. Podle platných norem musí být fázový vodič v instalaci označen hnědou nebo černou barvou, zatímco nulový vodič modrou a ochranný vodič kombinací žluté a zelené barvy.

Standardní barvy fázových vodičů podle českých norem

Standardní barevné značení vodičů v moderní elektroinstalaci definuje norma ČSN 33 2000-5-51 ed. 2, která vychází z mezinárodního standardu IEC 60445 ed. 6. Pro určení, jakou barvu má fázový vodič, je rozhodující typ sítě a konkrétní obvod. V běžné jednofázové síti se pro fázový vodič nejčastěji používá hnědá barva. U třífázových rozvodů je barevné značení fázových vodičů pevně stanoveno pro jednotlivé fáze tak, aby byla zajištěna přehlednost a elektrická bezpečnost.

Jaké barvy se používají pro fázové vodiče v elektroinstalaci

Při identifikaci vodičů v rozvaděčích a instalacích se držte následujícího barevného schématu:

• Fáze L1 – hnědá barva
• Fáze L2 – černá barva
• Fáze L3 – šedá barva
• Nulový vodič – modrá barva
• Ochranný vodič – žlutozelená kombinace

Odborná rada: Častá chyba při revizích vzniká záměnou starého a nového značení. V instalacích provedených před rokem 2004 se můžete setkat se staršími barevnými kódy, kde byla černá barva používána pro fázové vodiče bez rozlišení L1, L2 a L3. Proto vždy ověřte stav rozvodů pomocí multimetru, než začnete s jakoukoli manipulací. Toto značení se hodí pro nové instalace a rekonstrukce, nikoliv pro bezhlavé doplňování starých okruhů bez ověření skutečného napětí.

Identifikace nulového a ochranného vodiče podle barev

Správné barevné značení vodičů je naprosto zásadní pro elektrickou bezpečnost a předcházení zkratům. Podle platné normy ČSN 33 2000-5-51 musí mít každý vodič jasně určenou barvu izolace, která jednoznačně definuje jeho funkci v obvodu. Pokud hledáte odpověď na otázku, jak poznat fázový vodič a nulák podle barvy v české elektroinstalaci, zaměřte se na tyto standardy:

• Nulový vodič (označovaný jako střední) musí mít vždy světle modrou barvu.
• Ochranný vodič (označovaný jako PE) využívá kombinaci žluté a zelené barvy.
• Fázový vodič barva bývá nejčastěji hnědá nebo černá, v závislosti na konkrétním obvodu.

Odborná rada: Barevné značení vodičů je striktně vyhrazeno pro tyto účely a nikdy nesmí být zaměňováno. Pokud narazíte na starší elektroinstalaci, kde jsou barvy vodičů odlišné, vždy proveďte ověření pomocí multimetru.

Častá chyba: Použití modrého nebo žlutozeleného vodiče pro přenos fáze je nepřípustné a vysoce nebezpečné.

Tento systém barev se hodí pro běžné instalace v domácnostech, kde zajišťuje přehlednost při opravách. Pro rozsáhlé průmyslové rozvody se však doporučuje doplňovat barevné kódy vodičů o kabelové štítky elektro, které eliminují riziko záměny při údržbě.

Správné barevné označení vodičů v rozvaděči a kabelech

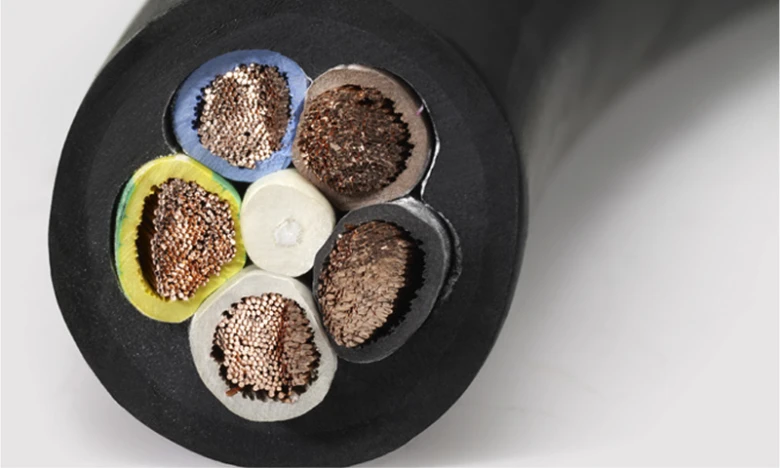

Správná identifikace vodičů v rozvaděči a kabelových trasách je základním pilířem, na kterém stojí elektrická bezpečnost. Barevné značení vodičů v České republice upravuje norma ČSN 33 2000-5-51 ed. 2, která odpovídá mezinárodní normě IEC 60445 ed. 6. Při instalaci běžných kabelů typu CYKY se vždy držte tohoto standardizovaného barevného kódu:

Fázové vodiče a jejich identifikace

V třífázových sítích (400 V) se pro fázové vodiče používá hnědá (L1), černá (L2) a šedá (L3) barva. V jednofázových sítích (230 V) je nejčastější barvou fázového vodiče hnědá, avšak u starších instalací se můžete setkat i s černou barvou. Pamatujte, že barva izolace není stoprocentní zárukou správné funkce, proto vždy proveďte multimetr měření. Při měření multimetrem by měl fázový vodič proti ochrannému vodiči vykazovat napětí 230 V, zatímco nulový vodič 0 V.

Ochranný a nulový vodič

Modrá barva je vyhrazena výhradně pro nulový vodič (N) a nesmí být použita pro jiné účely. Ochranný vodič (PE) musí mít vždy kombinaci zelená-žlutá, přičemž na každých 15 mm délky musí jedna barva pokrývat 30 až 70 % povrchu. Přebarvení vodiče žlutozelené barvy pro jiné účely je přísně zakázáno. Kabel CYKY-J obsahující ochranný vodič nelze provozovat jako CYKY-O bez ochranného vodiče.

Značení kabelů a vodičů v rozvaděči

Při práci s vícežilovým kabelem, který obsahuje více než šest vodičů, doporučuji využít číselné značení návleček. Kabelové štítky musí mít minimální velikost 3,5 mm a obsahovat unikátní označení kabelu podle projektové dokumentace. Materiály štítků musí odpovídat normě ČSN EN 13501-1, třídě reakce na oheň A1, A2 nebo B.

• Používejte permanentní popisovače nebo profesionální tiskárny štítků pro zajištění čitelnosti po celou dobu životnosti.
• Aplikujte návlečky na oba konce vodičů pro snadnou zpětnou identifikaci při budoucí údržbě.
• Kombinujte barevné značení vodičů s číselným kódem pro maximální přehlednost v rozsáhlých instalacích.

Odborná rada: Častou chybou je spoléhání na indikační šroubovák, který může reagovat i na indukované napětí a není tedy spolehlivý. Na co si dát pozor: vždy vypněte proud v rozvodnici a používejte nářadí s dielektrickou ochranou. Toto značení a manipulace v rozvaděči se hodí pro kvalifikované elektrikáře a revizní techniky, zatímco pro laiky bez příslušné elektrotechnické kvalifikace je jakákoliv manipulace v rozvaděči pod napětím riziková a nevhodná.

Přeznačování a změny barevného značení vodičů

Přeznačování vodičů podléhá přísné regulaci, kterou definuje norma ČSN elektroinstalace pro zajištění trvalé identifikace kabelů. Jakékoliv úpravy musí vždy splňovat požadavky na elektrickou bezpečnost, aby nedošlo k záměně funkcí vodičů při budoucích opravách.

Pravidla a omezení přebarvování

Přeznačování vodičů je přípustné pouze v odůvodněných případech, kdy nelze použít kabel s odpovídajícími barvami dle ČSN 33 2000-5-51. Zásadním pravidlem je absolutní zákaz měnit účel vodiče, který má žlutozelenou barvu. Ochranný vodič žlutozelený nesmí být nikdy využit pro přenos fáze nebo pracovního proudu. Pokud potřebujete označit fázový vodič barva, která není standardní, využijte výhradně barevné návlečky nebo kvalitní smršťovací bužírky na koncích vodičů. Pamatujte, že barevné značení vodičů CYKY je v novějších instalacích standardizováno a jakýkoliv zásah vyžaduje odbornou revizi.

Nejčastější chyby v barevném značení

Častá chyba: používání izolační pásky místo certifikovaného značení, která se vlivem tepla odlepuje. Na co si dát pozor: vždy rozlišujte, zda pracujete podle starých nebo nových norem, protože barvy vodičů se historicky měnily.

• Použití modrého vodiče pro fázové účely bez řádného přeznačení.
• Nedostatečné označení konců vodičů v rozvaděči.
• Záměna ochranného a nulového vodiče při zapojování zásuvek.

Pokud si nejste jisti správností zapojení, vždy doporučuji konzultaci s kvalifikovaným elektrikářem. Neodborné zásahy do elektroinstalace mohou ohrozit vaši bezpečnost i funkčnost celého systému.

Identifikace fázového vodiče pomocí měřicích přístrojů

I když vám barevné značení vodičů napoví, zda pracujete s fází, vždy ověřte skutečný stav měřicím přístrojem. Normy ČSN pro elektroinstalace vyžadují dodržování barev, ale při opravách starších rozvodů nelze na původní barvy spoléhat.

Použití multimetru

Pro přesnou identifikaci použijte digitální multimetr nastavený na střídavé napětí. Jeden hrot přiložte na ochranný vodič žlutozelený a druhý na testovaný vodič. Pokud multimetr naměří napětí 230 V, identifikovali jste fázový vodič. Mezi nulovým vodičem modrým a ochranným vodičem byste měli naměřit hodnotu blízkou nule. Tato metoda je pro vaši elektrickou bezpečnost nejspolehlivější.

• Nastavte multimetr na rozsah AC napětí minimálně 250 V.
• Zajistěte pevný kontakt hrotů s měřenými částmi.
• Častá chyba: měření proti lakovaným kovovým částem, které nevedou proud.

Použití indikačního šroubováku

Indikační šroubovák slouží pouze jako orientační pomůcka, nikoliv jako měřicí přístroj. Není stoprocentně spolehlivý, protože může reagovat na indukované napětí v souběžně vedených kabelech. I když se doutnavka rozsvítí, nemusí to znamenat plné napětí 230 V. Pro seriózní práci a určení, jakou barvu má fázový vodič v konkrétním zapojení, je nutné použít multimetr. Na co si dát pozor: indikační šroubovák se hodí pro rychlou kontrolu přítomnosti napětí, ale pro bezpečnou identifikaci vodičů je nedostatečný.

Specifika barevného značení v průmyslových a speciálních instalacích

Průmyslová elektroinstalace vyžaduje striktní dodržení norem ČSN, konkrétně ČSN 33 2000-5-51 ed. 2 a mezinárodní normy IEC 60445 ed. 6. Barevné značení vodičů se zde často doplňuje o číselné identifikátory pro rozlišení více fází či obvodů. Zatímco běžné rozvody využívají standardní barevné kódy vodičů, složitější systémy vyžadují detailní projektovou dokumentaci a kabelové štítky elektro, které musí být vyrobeny z materiálů odpovídajících normě ČSN EN 13501-1 (třída reakce na oheň A1, A2 nebo B) a mít minimální velikost 3,5 mm.

Barevné kódy pro speciální systémy

Základní pravidla, kde je nulový vodič modrý a ochranný vodič žlutozelený, platí v sítích TN, TT i IT. V průmyslu však narazíte na rozšířené barevné značení pro identifikaci jednotlivých fázových vodičů, které usnadňuje servisní zásahy. Ochranný vodič PE musí mít na každých 15 mm délky jednu barvu pokrývající 30 až 70 % povrchu.

Odborná rada: Častá chyba v průmyslovém prostředí spočívá v záměně fází při instalaci dodatečných pohonů, proto vždy před připojením proveďte multimetr měření napěťových hladin; fázový vodič musí vykazovat 230 V proti ochrannému vodiči. Pro koho se tyto instalace hodí? Jsou určeny výhradně pro proškolené pracovníky s příslušnou elektrotechnickou kvalifikací, nikoliv pro laiky. V případě nejasností u rekonstrukcí, kde se mísí staré a nové barevné kódy pro fázový vodič v elektroinstalaci, vždy konzultujte postup s revizním technikem. Elektrická bezpečnost zůstává prioritou, proto jakékoli pochybnosti o identifikaci vodičů řešte výhradně ověřením pomocí měřicího přístroje, nikoliv indikačním šroubovákem, který může reagovat na indukované napětí.

Otázka: Jak správně označit kabely v rozsáhlých průmyslových instalacích?

Pro lepší orientaci v kabelových svazcích s více než šesti vodiči použijte číselné značení. Štítky musí být čitelné po celou dobu životnosti kabelu a obsahovat označení dle projektové dokumentace.

Otázka: Lze v průmyslových instalacích použít kabel CYKY-J jako CYKY-O?

Nikoliv, kabel CYKY-J s ochranným vodičem nelze provozovat jako CYKY-O bez ochranného vodiče. Přebarvení vodiče žlutozelené barvy pro jiné účely než ochranný vodič je přísně zakázáno.
