Jak správně vypočítat a vybrat jistič pro domácnost i průmysl
Správný výpočet jističe zajišťuje ochranu vaší elektroinstalace před přetížením a následným rizikem požáru. Výběr správného typu jističe a odpovídající vypínací charakteristiky závisí na celkovém příkonu spotřebičů a průřezu vodiče v daném elektrickém obvodu.
💡 Klíčové informace
- Pro výpočet proudu jističe se používá vzorec I = P / (U × cos φ), kde U je napětí 230 V nebo 400 V a cos φ je účiník (0,8-1).
- Nejpoužívanější jističe pro domácnost jsou 10 A pro osvětlení (1,5 mm² vodiče) a 16 A pro zásuvky (2,5 mm² vodiče).
- Charakteristiky jističů B, C a D se liší podle vypínacího proudu: B pro běžné obvody, C pro spotřebiče s vyššími rozběhovými proudy, D pro velmi vysoké proudové rázy.
- Vypínací schopnost běžných domácích jističů je zpravidla 6 kA, v průmyslových instalacích až 10 kA a více.
- Při výměně jističe je nutné dodržet bezpečnostní předpisy a provést revizi, kterou by měl provádět kvalifikovaný elektrikář.
Jak vypočítat správnou velikost jističe podle výkonu spotřebičů
Správný výpočet jističe vychází z celkového příkonu připojených spotřebičů, napětí sítě a účiníku zařízení. Pro zajištění elektrické bezpečnosti musí jistič spolehlivě pokrýt provozní proud, aniž by došlo k jeho nechtěnému vypnutí při běžném zatížení.
Jak použít vzorec pro výpočet jističe
Základní výpočet proudu (I) provádíme podle vzorce I = P / (U × cos φ), kde P představuje příkon ve Wattech, U napětí ve Voltech a cos φ je účiník. Pro běžné domácí spotřebiče s motory uvažujte účiník 0,8. Pokud je účiník neznámý, počítejte raději s hodnotou 1,0, čímž získáte konzervativní odhad. Výpočet jističe je prvním krokem k určení správné hodnoty pro váš obvod.
Příklad výpočtu pro třífázový rozvod
Při návrhu pro třífázový rozvod s příkonem 17 250 W a napětím 400 V použijeme upravený vzorec I = P / (√3 × U × cos φ). Při započítání účiníku 0,83 vychází proud přibližně 30 A. Pokud byste zvolili nižší hodnotu, jistič nebude mít dostatečnou účinnost a bude vypínat.
- Identifikace příkonu – sečtěte výkony všech spotřebičů v daném obvodu v jednotkách Watt.
- Zvolení napětí – určete zda jde o 230 V pro jednofázový rozvod či 400 V pro třífázový.
- Dosazení do vzorce – vypočítejte proud v ampérech a zaokrouhlete výsledek na nejbližší vyšší standardní hodnotu jističe.
Rozdíl mezi jednofázovým a třífázovým výpočtem
Jednofázový rozvod pracuje s napětím 230 V a je určen pro běžné zásuvkové okruhy. Třífázový rozvod využívá 400 V a je nezbytný pro výkonné spotřebiče, jako jsou indukční desky nebo tepelná čerpadla. Častá chyba: podcenění průřezu vodiče při výměně jističe za silnější, což může vést k přehřátí instalace.
Odborná rada: Výpočet jističe se hodí pro dimenzování nových okruhů, ale není vhodný pro posouzení celkové rezervy příkonu v objektu, kde musíte zohlednit i současnost provozu spotřebičů.
Jak určit typ jističe podle charakteristiky a použití

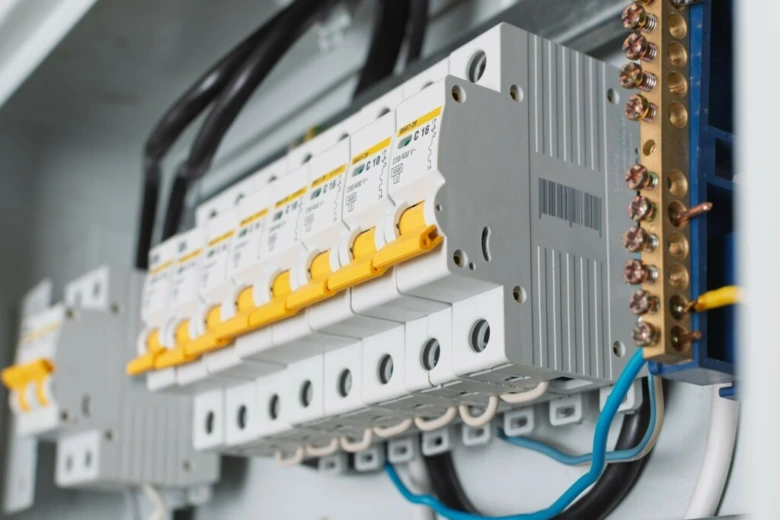

Správná volba jisticího prvku závisí na tom, jaké jsou typy jističů a kdy je použít s ohledem na charakter zátěže. Vypínací charakteristika jističe definuje, při jakém násobku jmenovitého proudu dojde k rychlému vybavení obvodu, což je klíčové pro elektrickou bezpečnost.
| Charakteristika | Vypínací proud (násobek In) | Typické použití |
|---|---|---|
| B | 3 až 5x | Osvětlení, běžné zásuvky |
| C | 5 až 10x | Motory, čerpadla, LED zdroje |
| D | 10 až 20x | Transformátory, velké elektromotory |
Charakteristika B: základní domácí použití
Charakteristika jističe B je standardem pro běžnou domácí elektroinstalaci. Jistič s tímto označením vypíná při 3 až 5násobku jmenovitého proudu. Tato hodnota zajišťuje dostatečnou ochranu pro standardní osvětlení a zásuvkové obvody s průřezem vodiče 1,5 až 2,5 mm². Použití typu B je vhodné pro odporové zátěže, kde nehrozí vysoké proudové špičky při zapnutí.
Charakteristika C: pro vyšší rozběhové proudy
Charakteristika jističe C reaguje při 5 až 10násobku jmenovitého proudu. Tento typ jističe zvolte pro spotřebiče s indukční zátěží, jako jsou elektrické nářadí, oběhová čerpadla nebo větší sestavy LED svítidel. Vyšší tolerance rozběhového proudu zabraňuje nežádoucímu vypínání při startu zařízení. Častá chyba: instalace typu C na světelné obvody s běžnými žárovkami, kde je vhodnější typ B.
Charakteristika D a další speciální typy
Charakteristika jističe D vypíná při 10 až 20násobku jmenovitého proudu a využívá se pro transformátory či ponorná čerpadla s vysokým záběrovým momentem. Pro průmyslové použití existují i speciální typy. Charakteristika jističe K je určena pro ochranu motorů a citlivých obvodů, zatímco charakteristika jističe Z slouží pro velmi citlivou elektroniku. Výběr vždy podřiďte parametrům připojeného zařízení a průřezu přívodního vodiče.
Odborná rada: Při návrhu instalace vždy dbejte na to, aby vypínací charakteristika odpovídala typu zátěže. Typ B se hodí pro běžné domácí zásuvky, zatímco typ C je určen pro spotřebiče s motory, které mají krátkodobě vysoký odběr. Pro jakékoli změny v elektroinstalaci doporučuji konzultaci s revizním technikem.
Které hodnoty 6kA a 10kA u jističů jsou důležité a jak je vybrat
Vypínací schopnost jističe představuje klíčový parametr pro zajištění bezpečnosti celé elektrické sítě v případě poruchy. Při výběru komponentů do rozvaděče musíte vědět, co znamenají hodnoty 6kA a 10kA u jističů, abyste předešli selhání ochrany.
Co znamená hodnota vypínací schopnosti v kA
Vypínací schopnost jističe definuje maximální zkratový proud, který je přístroj schopen bezpečně přerušit, aniž by došlo k jeho zničení nebo vzniku elektrického oblouku. Tato hodnota udává odolnost kontaktů při extrémním proudovém rázu. Pokud dojde ke zkratu, jistič musí rozpojit obvod okamžitě. Výpočet jističe zohledňuje i předpokládaný zkratový proud v daném místě instalace, což přímo ovlivňuje elektrickou bezpečnost celého systému.
Doporučení výběru hodnoty 6kA nebo 10kA
Při rozhodování, jaký jistič 6kA nebo 10kA zvolit, hraje roli vzdálenost od transformátoru a typ objektu.
- Jističe s hodnotou 6kA: Jsou standardem pro běžné instalace v rodinných domech a bytech, kde je pravděpodobnost extrémně vysokého zkratového proudu nižší.
- Jističe s hodnotou 10kA a vyšší: Instalují se v průmyslové elektroinstalaci nebo v blízkosti hlavních domovních rozvaděčů, kde je zkratový výkon sítě výrazně vyšší.
Odborná rada: Častá chyba je podcenění vypínací schopnosti u objektů v těsné blízkosti distribuční trafostanice, kde může zkratový proud snadno překročit 6kA. Pokud si nejste jisti, vždy konzultujte projektovou dokumentaci nebo si nechte provést revizi elektroinstalace. Pamatujte, že správné dimenzování jističe musí vždy odpovídat průřezu vodiče, aby byla zajištěna komplexní ochrana obvodu.
Jak vybrat jistič podle průřezu a délky vodičů
Výběr správného jističe přímo závisí na fyzikálních vlastnostech vedení, protože jistič musí chránit kabel před přetížením a následným požárem. Správný postup, jak vybrat jistič podle průřezu a délky vodičů, zajišťuje elektrickou bezpečnost celého objektu a dlouhodobou účinnost jističe.
Doporučené kombinace průřezu vodičů a jističů
Průřez vodiče definuje maximální proudovou zatížitelnost, kterou kabel bezpečně přenese bez nadměrného zahřívání. Při návrhu instalace vždy dodržujte níže uvedené standardní hodnoty pro měděné vodiče uložené v omítce nebo v lištách.
| Průřez vodiče (mm²) | Jmenovitý proud jističe (A) | Typické použití |
|---|---|---|
| 1,5 mm² | 10 A | Světelné okruhy |
| 2,5 mm² | 16 A | Zásuvkové okruhy |
| 4,0 mm² | 20 A až 25 A | Vysoce zatížené spotřebiče |
Odborná rada: Častá chyba je osazení 16A jističe na vedení s průřezem 1,5 mm². V takovém případě jistič při přetížení vedení vypne pozdě a hrozí poškození izolace kabelu.
Vliv délky vodičů na dimenzování
Délka vodiče zásadně ovlivňuje celkový odpor obvodu, což vede k úbytku napětí na konci vedení. Pokud délka přesáhne obvyklých 30 až 50 metrů, je nutné zvětšit průřez vodiče, aby pokles napětí zůstal v normou povolených mezích. Správný výpočet jističe proto zahrnuje nejen odběr spotřebičů, ale i impedanci smyčky. Pokud napětí klesne příliš nízko, nemusí dojít k včasnému vybavení jističe při zkratu, což negativně ovlivňuje vypínací charakteristiky jističů a jejich význam pro ochranu osob.
Úpravy dimenzování při speciálních podmínkách
Provozní teplota a vlhkost okolí snižují schopnost kabelu odvádět teplo. Pokud vedete kabely v zateplených stěnách nebo v místech s teplotou nad 30 °C, musíte dimenzování jističe a průřezu vodiče snížit. Tato pravidla se hodí pro trvalé instalace v technických místnostech, ale nejsou vhodná pro dočasné prodlužovací přívody, kde hrozí mechanické poškození. Vždy vyžadujte revizi elektroinstalace od odborníka.
Jak postupovat při výměně jističe a revizích

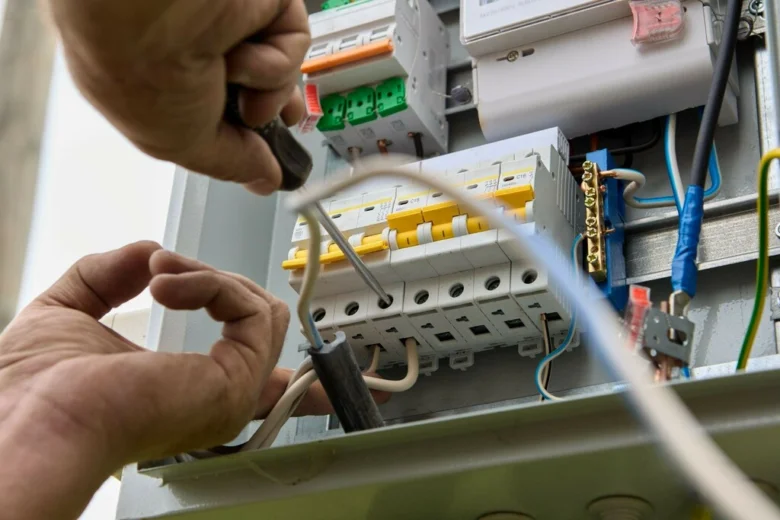

Výměna jističe představuje zásah do elektrické instalace, který vyžaduje přísné dodržení bezpečnostních předpisů a následnou kontrolu odborníkem. Při plánování modernizace je nutné vědět, jak vybrat správný jistič podle stávajícího průřezu vodiče a celkové zátěže obvodu.
Bezpečnostní opatření při výměně jističe
Bezpečnost je při jakémkoliv zásahu do rozvaděče prioritou. Před zahájením prací musíte provést bezpečné odpojení elektřiny hlavním vypínačem a ověřit beznapěťový stav zkoušečkou. Výměna jističe vyžaduje použití izolovaného nářadí a ochranných pomůcek, aby byla zajištěna maximální elektrická bezpečnost. Častá chyba: podcenění stavu přívodních svorek, které mohou být po letech provozu oxidované nebo uvolněné.
Kdo smí provádět výměnu a revize
Veškeré práce na pevných elektrických rozvodech smí provádět pouze kvalifikovaný elektrikář s platným osvědčením podle vyhlášky 250/2021 Sb. (dříve 50/1978 Sb.). Tento odborník posoudí, jak určit správný proud jističe pro obvod, a zkontroluje, zda vybrané typy jističů odpovídají jištěnému vedení. Revize elektroinstalace je povinným krokem, který garantuje, že instalace splňuje platné technické normy.
Postup revize a dokumentace po výměně
Po fyzické montáži nového prvku musí proběhnout revize elektroinstalace, která ověří správnou funkci ochranných prvků a vypínací charakteristiku. Revizní technik vystaví protokol, který je nezbytný pro případnou pojistnou událost nebo jako podklad, pokud plánujete jak zažádat o instalaci silnějšího jističe u distributora.
- Odpojení napájení – vypnutí hlavního jističe a ověření nepřítomnosti napětí v rozvaděči.
- Demontáž jističe – uvolnění svorek a vycvaknutí starého jističe z DIN lišty.
- Instalace komponentu – osazení nového jističe a dotažení svorek předepsaným momentem.
- Revizní zkouška – ověření izolačního stavu a funkčnosti jističe revizním přístrojem.
- Vystavení dokumentace – předání revizní zprávy majiteli objektu pro účely distributora.
Tento postup se hodí pro majitele nemovitostí při rekonstrukci, zatímco pro neodborníky bez elektrotechnické kvalifikace není tento úkon vhodný, neboť hrozí riziko úrazu elektrickým proudem či vznik požáru při chybném zapojení.
Jak zažádat o silnější jistič a plánovat budoucí rozšíření elektroinstalace
Při plánování úprav elektroinstalace je klíčové správně určit potřeby objektu a následně provést formální kroky u distributora. Správný výpočet jističe a zohlednění budoucího zatížení vám zajistí bezproblémový provoz bez častého vybavování obvodů.
Postup žádosti o navýšení jističe
Pokud zjistíte, že stávající příkon nestačí, musíte podat žádost o silnější jistič u vašeho distributora elektřiny. Celý proces zahrnuje několik nutných úkonů:
- Podání žádosti – vyplňte oficiální formulář na webu distributora pro navýšení rezervovaného příkonu.
- Revize elektroinstalace – zajistěte vypracování revizní zprávy od certifikovaného technika, která potvrdí, že průřez vodiče odpovídá novému jištění.
- Úhrada poplatku – uhraďte podíl na oprávněných nákladech spojených s navýšením kapacity sítě.
- Výměna jističe – vyčkejte na technika distributora, který provede fyzickou výměnu jističe v elektroměrovém rozvaděči.
Plánování rezervy v dimenzování jističů
Při návrhu rozvodů vždy zahrňte rezervu v dimenzování jističů, která umožní budoucí rozšíření elektroinstalace o nové spotřebiče. Častá chyba: zapomínání na tepelná čerpadla nebo nabíjecí stanice pro elektromobily, které vyžadují specifické typy jističů. Rezerva v dimenzování vám ušetří nákladné rekonstrukce rozvaděče za několik let. Vhodné je dimenzovat hlavní přívod o 20 % nad aktuální vypočítanou špičku. Pamatujte, že elektrická bezpečnost závisí na správné koordinaci jističů a chráničů, proto výběr a instalaci vždy svěřte odborníkovi. Správně zvolená vypínací charakteristika a adekvátní rezerva jsou základem dlouhodobě funkční domácnosti.
Časté dotazy
Jak vypočítat velikost jističe pro domácí elektroinstalaci?
Použijte vzorec I = P / (U × cos φ), kde U je 230 V pro jednofázový rozvod, cos φ obvykle 0,8-1, a P je součet příkonů spotřebičů v domácnosti.
Jaký jistič zvolit pro zásuvky s vodiči 2,5 mm²?
Doporučuje se jistič 16 A s charakteristikou B, který odpovídá průřezu vodičů a běžnému zatížení zásuvek.
Co znamenají hodnoty 6kA a 10kA u jističů?
Tyto hodnoty udávají maximální vypínací schopnost jističe, tedy proud, který dokáže bezpečně přerušit při zkratu.
Jak postupovat při výměně jističe?
Nejdříve odpojte elektřinu v hlavním rozvaděči, potom vyměňte jistič, zkontrolujte kabeláž a nechte provést revizi kvalifikovaným elektrikářem.
Jak zažádat o instalaci silnějšího jističe?
Kontaktujte dodavatele elektřiny, doložte aktuální stav elektroměru a instalace a zaplaťte příslušný poplatek za navýšení jističe.
Jaký jistič je vhodný pro motorová zařízení?
Pro motorová zařízení se často volí jističe s charakteristikou C nebo D, které snesou vyšší rozběhové proudy až 10-20násobek jmenovitého proudu.
Jaký je rozdíl mezi charakteristikami jističů B a C?
Charakteristika B vypíná při 3-5násobku proudu a je vhodná pro osvětlení, zatímco C vypíná při 5-10násobku a je určena pro spotřebiče s vyššími rozběhovými proudy.
Jaký vliv má délka vodiče na výběr jističe?
Delší vodiče způsobují větší pokles napětí, což vyžaduje zvětšení průřezu vodiče a tím i přizpůsobení velikosti jističe.
Jak často je potřeba provádět revizi jističe?
Doporučuje se provádět pravidelnou revizi elektroinstalace a jističů zhruba jednou za 5 let pro zajištění bezpečnosti.
Co znamená účiník cos φ ve výpočtu jističe?
Účiník cos φ udává efektivitu využití elektrické energie a obvykle se pohybuje mezi 0,8 a 1; ovlivňuje výpočet proudu pro správnou volbu jističe.
Jak spočítat, kolik kW zvládne jistič 16A?
Maximální výkon lze spočítat jako P = U × I, tedy 230 V × 16 A = 3680 W (3,68 kW).
Jaká je správná vypínací charakteristika jističe pro domácí použití?
Pro běžné domácí obvody se doporučuje charakteristika B, která vypíná při 3-5násobku jmenovitého proudu.
Jak používat kalkulačku pro výpočet velikosti jističe?
Zadejte celkový příkon spotřebičů a napětí, kalkulačka vypočítá potřebný proud a doporučí jistič podle standardních hodnot.
Jaké jsou typické hodnoty jističů pro průmyslové aplikace?
V průmyslu se často používají jističe s proudy od 25A do 63A a vypínací schopností 10kA nebo vyšší.
Jak plánovat rezervu při výběru jističe pro budoucí rozšíření?
Doporučuje se zvolit jistič s 20-30 % vyšší kapacitou než aktuální potřeba, aby bylo možné přidat další spotřebiče.
Jak ovlivňuje provozní teplota výběr jističe?
Při vyšších teplotách může být nutné zvolit jistič s vyšší jmenovitou hodnotou, protože teplo snižuje jeho vypínací schopnost.
Jak postupovat při výměně hlavního jističe před elektroměrem?
Nejdříve je nutné kontaktovat dodavatele elektřiny, získat povolení a zajistit odbornou instalaci s ohledem na platné normy.
Jak určit správný proud jističe podle průřezu vodiče a délky?
Průřez vodiče určuje maximální proud, který bezpečně snese; délka vodiče ovlivňuje úbytek napětí, proto je třeba zvolit jistič odpovídající nejnižší hodnotě mezi těmito faktory.
