Správné zapojení třífázové zásuvky vyžaduje pečlivou přípravu, přesnou identifikaci barevného značení vodičů a použití odpovídajícího kabelu CYKY. Pro zajištění bezpečného provozu spotřebičů je nezbytné správně dimenzovat jistič 380 V a zajistit pevný kontakt ve svorkách, čímž předejdete přehřívání elektrických spojů.
Rychlý přehled
- Pro zapojení zásuvky 380 V se používá kabel CYKY s pěti vodiči o průřezu 2,5 až 6 mm² podle proudu.
- Vodiče mají barevné označení: zelenožlutý (PE), modrý (N), hnědý (L1), černý (L2), šedý (L3).
- Odizolování vodičů se provádí na délku 12 mm podle vyznačení na zásuvce.
- Zásuvky jsou standardně pětipólové (4P+PE) a mají jmenovitý proud od 16 do 125 A.
- Před zapojením je nutné vypnout jistič a ověřit nevodivost vodičů fázovou zkoušečkou.
Jak zapojit 380 V zásuvku krok za krokem
Správné zapojení 3fázové zásuvky vyžaduje pečlivou přípravu kabelu CYKY a dodržení normovaného barevného značení vodičů. Pro bezpečný provoz průmyslové zásuvky použijte vodiče o průřezu 2,5 až 6 mm² v závislosti na jištění a délce vedení. K montáži si připravte základní nářadí, jako je plochý nebo křížový šroubovák, nůž či odizolovač, štípací kleště a vrtačku pro upevnění zásuvky.
Příprava a bezpečnostní opatření
- Odpojení napájení – vypněte příslušný jistič 380 V v rozvaděči a zajistěte jej proti neoprávněnému zapnutí.
- Ověření stavu – pomocí fázové zkoušečky prověřte na koncích všech vodičů, že v kabelu CYKY není přítomno žádné napětí.
- Kontrola průřezu – ověřte, že průřez vodičů odpovídá jmenovitému proudu zásuvky (pro 16 A dostačuje 2,5 mm², pro 32 A volte 4 až 6 mm²).
Bezpečnost je při práci s třífázovým rozvodem absolutní prioritou. Častá chyba: podcenění kontroly beznapěťového stavu, která může vést k úrazu elektrickým proudem. Zapojení se hodí pro zkušené kutily s elektrotechnickou kvalifikací, nikoliv pro naprosté laiky bez základních znalostí elektroinstalací.
Odizolování vodičů
Při přípravě kabelu odstraňte vnější izolaci v délce přibližně 50 mm, aby bylo možné s jednotlivými žilami snadno manipulovat. Následně proveďte přesné odizolování vodičů v délce 12 mm, což je hodnota, kterou výrobci standardně vyžadují pro spolehlivý kontakt v bezšroubových svorkách. K tomuto účelu použijte odizolovací kleště, které nepoškodí měděné jádro vodiče. Při použití nože hrozí naříznutí mědi, což oslabuje mechanickou pevnost spoje a zvyšuje přechodový odpor.

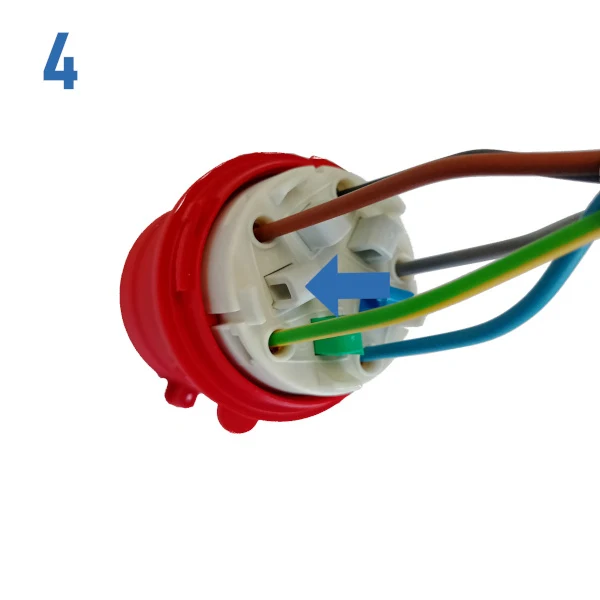

Zapojení vodičů do svorek
Moderní zásuvka 380 V disponuje bezšroubovými svorkami, které zajišťují trvalý přítlak na vodič bez nutnosti pravidelného dotahování šroubů. Barevné značení vodičů je klíčové pro správnou funkci třífázového systému:
- Zapojení ochranného vodiče – zelenožlutý vodič připojte na svorku označenou symbolem uzemnění (PE).
- Zapojení nulového vodiče – modrý vodič (N) zapojte do svorky určené pro střední vodič.
- Zapojení fází – hnědý (L1), černý (L2) a šedý (L3) vodič připojte na příslušné svorky.
Po zasunutí vodičů do bezšroubových svorek vždy mírným tahem vyzkoušejte, zda pevně drží. Na co si dát pozor: ujistěte se, že izolace vodiče nezasahuje do svorky a že z ní nevyčnívají žádné volné měděné drátky, které by mohly způsobit zkrat mezi fázemi. Po dokončení montáže kryt zásuvky pečlivě uzavřete a zajistěte šroubem. Pokud instalujete zásuvku pro průmyslové stroje, ověřte po zapnutí jističe správný směr otáčení motoru. Pokud se motor točí opačně, je nutné prohodit dvě libovolné fázové žíly (L1, L2 nebo L3) mezi sebou. Pro odpojení vodičů ze svorek použijte šroubovák k lehkému zapáčení výstupku svorky.
Výběr správného kabelu a průřezu vodičů pro zásuvku 380 V
Pro správnou instalaci zásuvky 380 V je klíčový správný výběr kabeláže, která odpovídá odběru připojených spotřebičů. Při plánování instalace pro domácí dílnu či průmyslové stroje vždy zohledněte jmenovitý proud, aby nedošlo k přetížení vedení.
Jak vybrat správný průřez vodičů pro zásuvku 380 V podle proudu
Výběr správného průřezu vodičů je kritický pro bezpečnost celého rozvodu, neboť nedostatečný průřez vede k nadměrnému zahřívání kabelu CYKY. Pro běžné zapojení 380 V zásuvky 16 A krok za krokem je standardem použití měděného kabelu s průřezem 2,5 mm². Pokud plánujete instalaci zásuvky 380 V 32 A, musíte průřez vodičů zvýšit minimálně na 4 mm², aby byla zajištěna proudová zatížitelnost dle platných norem.
| Jmenovitý proud zásuvky | Minimální průřez vodiče | Doporučený jistič |
|---|---|---|
| 16 A | 2,5 mm² | 16 A (charakteristika C) |
| 32 A | 4 mm² | 32 A (charakteristika C) |
| 64 A | 6 mm² | 63 A (charakteristika C) |
Odborná rada: Častou chybou při zapojení 380 V zásuvky je podcenění délky vedení. Pokud je kabel delší než 30 metrů, doporučuji zvolit o stupeň vyšší průřez vodičů, aby se eliminoval úbytek napětí.
Typy kabelů vhodné pro zásuvky 380 V a jejich vlastnosti
Pro napájení třífázových spotřebičů je standardem kabel CYKY s pěti žilami, který umožňuje spolehlivé rozvedení tří fází, nulového vodiče a ochranného vodiče PE. Barevné značení vodičů v tomto kabelu musí striktně dodržovat normy: fázové vodiče jsou hnědý, černý a šedý, nulový vodič modrý a ochranný vodič žlutozelený.
Při montáži zásuvky dbejte na kvalitu spojů. Pokud průmyslová zásuvka využívá bezšroubové svorky, zajistěte čistý a nepoškozený konec měděného jádra. Varování: Nikdy nepoužívejte pro třífázové rozvody čtyřžilové kabely v nových instalacích, kde není oddělený nulový a ochranný vodič. Pro koho se tato instalace hodí: Pro zkušené kutily s platnou vyhláškou, kteří rozumí zapojení jističe 380 V a mají odpovídající měřicí přístroj či fázovou zkoušečku. Pro koho se NEhodí: Pro osoby bez elektrotechnické kvalifikace, protože neodborné zapojení 380 V zásuvky představuje přímé riziko úrazu elektrickým proudem nebo vzniku požáru.
Barevné značení vodičů u zásuvek 380 V a jejich funkce
Správné barevné značení vodičů je naprosto klíčové pro bezpečný rozvod a zapojení 380 V zásuvky pro domácí dílnu. U moderních instalací využívajících kabel CYKY se vždy setkáte s pěti vodiči, které mají svou specifickou funkci. Při pohledu na zapojení zásuvky 380 V schéma 5 vidlice musíte dbát na to, aby byl každý vodič připojen do odpovídající svorky označené příslušným písmenem.
Zde je přehled funkcí jednotlivých vodičů podle platných norem:
- Zelenožlutý vodič slouží jako ochranný vodič (PE), který zajišťuje uzemnění kovových částí a chrání vás před úrazem elektrickým proudem.
- Modrý vodič představuje střední neboli nulový vodič (N), který uzavírá obvod pro spotřebiče využívající napětí 230 V.
- Hnědý vodič je první fáze (L1), černý vodič je druhá fáze (L2) a šedý vodič zastupuje třetí fázi (L3).
Pro správné zapojení 380 V zásuvky 16 A krok za krokem si nejprve ověřte, zda průřez vodičů odpovídá jištění. Častou chybou při zapojení zásuvky 380 V je záměna modrého nulového vodiče za jednu z fází, což vede k okamžitému poškození připojeného spotřebiče. Zatímco u starších instalací se můžete setkat s řešením 4 pólové zásuvky 380 V schéma, kde chybí modrý vodič, moderní průmyslová zásuvka vyžaduje plnohodnotné pětivodičové zapojení.
Odborná rada: Vždy používejte kvalitní bezšroubové svorky nebo dotažené šroubové spoje, aby nedocházelo k přechodovým odporům. Pokud si nejste jistí pořadím fází, fázová zkoušečka vám pomůže identifikovat živé vodiče, ale pro ověření sledu fází u motorů je vhodnější použít měřicí přístroj. Toto zapojení se hodí pro napájení výkonných strojů, ale pro práci pod napětím vždy vyžaduje vypnutý jistič 380 V.
Bezpečnostní opatření před zapojením zásuvky 380 V
Práce s třífázovým rozvodem vyžaduje striktní dodržování bezpečnostních pravidel, protože neodborná manipulace může vést k vážným úrazům elektrickým proudem. Základním pravidlem při instalaci, kterému byste měli věnovat pozornost, je úplné vypnutí přívodu energie. Před zahájením prací vždy vypněte hlavní jistič 380 V a zajistěte jej proti nechtěnému zapnutí. Následně ověřte nepřítomnost napětí v kabelu CYKY pomocí fázové zkoušečky nebo multimetru přímo na odizolovaných koncích vodičů.
Legislativa v České republice vyžaduje, aby veškeré elektroinstalační práce odpovídaly normě ČSN 33 2000-5-54. Pokud si nejste jisti správným postupem, vždy konzultujte zapojení s certifikovaným elektrotechnikem. Mezi časté chyby při zapojení zásuvky 380 V a jak se jim vyhnout patří zejména záměna ochranného vodiče za pracovní nebo podcenění správného utažení spojů.
Tip: Při přípravě rozvodu a zapojení 380 V zásuvky pro domácí dílnu vždy zkontrolujte barevné značení vodičů a dostatečný průřez vodičů odpovídající jištění 16 A nebo 32 A. Bezpečnostní tipy pro zapojení zásuvky 380 V zahrnují také pravidelnou revizi a vizuální kontrolu stavu průmyslové zásuvky. Toto zapojení se hodí pro zkušené kutily s elektrotechnickou kvalifikací, ale není vhodné pro laiky bez základní znalosti měření napětí.
Rozdíly mezi 4pólovými a 5pólovými zásuvkami 380 V
Při instalaci rozvodu pro domácí dílnu nebo průmyslové stroje se setkáte se dvěma základními typy zásuvek. Hlavní rozdíl spočívá v počtu kontaktů a způsobu distribuce napětí. Zatímco 4pólová zásuvka obsahuje tři pracovní fáze a jeden ochranný vodič (PE), 5pólová zásuvka přidává samostatný nulový vodič (N). Tato modernější konstrukce umožňuje napájení spotřebičů vyžadujících sdružené i fázové napětí 230 V.
Zapojení 4pólové zásuvky 380 V schéma vyžaduje pozornost, protože tato verze postrádá nulový vodič. U starších instalací se ochranný vodič často používal i jako pracovní, což je z hlediska současných bezpečnostních norem nevyhovující. Pětikolíková průmyslová zásuvka je proto pro nové instalace standardem, neboť oddělení pracovního nulového vodiče od ochranného vodiče zvyšuje provozní bezpečnost.
Praktické rozdíly při instalaci
Pro zapojení 380 V zásuvky 16 A krok za krokem použijte kabel CYKY s odpovídajícím průřezem vodičů, obvykle 2,5 mm2. U 5pólové zásuvky musíte dodržet barevné značení vodičů, kde nulový vodič (N) má modrou barvu a ochranný (PE) zeleno-žlutou.
Odborná rada: Častou chybou při zapojení 4pólové zásuvky 380 V je záměna ochranného vodiče za pracovní, což může způsobit úraz elektrickým proudem na kovovém krytu stroje.
| Vlastnost | 4pólová zásuvka | 5pólová zásuvka |
|---|---|---|
| Počet kontaktů | 3 fáze + PE | 3 fáze + N + PE |
| Nulový vodič | Chybí | Obsažen |
| Bezpečnost | Nižší | Vyšší |
Tento typ připojení se hodí pro čistě třífázové motory bez elektroniky, zatímco pro moderní stroje s řídicí jednotkou je 5pólové provedení nezbytností. Před zahájením prací vždy ověřte stav jističe 380 V a bezšroubové svorky řádně dotáhněte dle pokynů výrobce zásuvky.
Montážní typy a umístění zásuvek 380 V
Správná montáž zásuvky závisí především na prostředí, kde budete třífázové zařízení provozovat. Pro dílny a garáže se nejčastěji volí nástěnná montáž, kdy je průmyslová zásuvka přišroubována přímo na povrch stěny nebo na nosný panel. Tento způsob umožňuje snadné vedení kabelu CYKY po povrchu v ochranné liště. Pokud instalujete zásuvku do rozvaděče nebo ovládacího pultu stroje, využijete vestavnou montáž, která vyžaduje přesný výřez do podkladu.
Při výběru typu zásuvky zohledněte úhel sklonu, který ovlivňuje přístupnost kabelu a bezpečnost spojení. Na trhu naleznete tyto základní varianty:
- Přímá montáž pod úhlem 0° – ideální pro instalaci na svislé plochy, kde kabel vychází přímo směrem dolů.
- Šikmá montáž – vhodná pro instalaci v místech s omezeným prostorem, kde usnadňuje manipulaci s přívodním kabelem.
- Úhlová montáž 90° – využívá se v aplikacích, kde musí kabel vycházet souběžně s rovinou stěny.
Odborná rada: Při volbě průřezu vodičů pro rozvod a zapojení 380 V zásuvky pro domácí dílnu vždy zohledněte jištění. Pro běžné 16 A zásuvky postačí kabel CYKY 5×2,5, zatímco u výkonnějších strojů vyžadujících jak zapojit zásuvku 380 V 32 A musíte použít vodiče o průřezu minimálně 4 mm² nebo 6 mm².
Častou chybou při instalaci je podcenění barevného značení vodičů, kdy dochází k záměně pracovního a ochranného vodiče. Vždy dbejte na to, aby byl ochranný vodič (zelenožlutý) připojen na zdířku označenou symbolem uzemnění. Pokud používáte moderní průmyslové zásuvky, usnadní vám práci bezšroubové svorky, které zajišťují trvalý přítlak a zamezují uvolnění vodiče vibracemi stroje. Před finálním zapojením jističe 380 V vždy ověřte správnost zapojení fázovou zkoušečkou. Tato montáž se hodí pro pevné stroje, ale není vhodná do prostorů s vysokou vlhkostí bez zajištění odpovídajícího stupně krytí IP.
Kontrola a testování zapojení zásuvky po montáži
Po dokončení montáže, kdy je kabel CYKY pevně ukotven a vodiče správně zajištěny v bezšroubové svorky nebo šroubové kontakty, přichází fáze ověření. Správné testování zásuvky eliminuje riziko úrazu elektrickým proudem a chrání připojené spotřebiče před poškozením.
Použití fázové zkoušečky
Fázová zkoušečka představuje základní nástroj pro rychlou kontrolu přítomnosti napětí na jednotlivých pracovních vodičích. Před prvním zapnutím jističe 380 V se ujistěte, že barevné značení vodičů odpovídá schématu a nedošlo k záměně fází s ochranným vodičem. Po nahození jističe postupně přikládejte hrot zkoušečky ke všem třem fázovým zdířkám průmyslové zásuvky. Pokud zkoušečka svítí, je fáze pod napětím. Naopak u zdířky s ochranným vodičem (označenou jako PE) nesmí zkoušečka indikovat žádné napětí. Bezpečnostní pravidlo zní: nikdy se nedotýkejte kovového hrotu zkoušečky během měření, aby nedošlo k nechtěnému výboji.
Kontrola polarity a ochranného vodiče
Pro plnou funkčnost a bezpečnost systému je nutná kontrola polarity a kontinuity ochranného vodiče pomocí multimetru nastaveného na měření střídavého napětí.
- Měření mezi fázemi – přiložte sondy na zdířky L1, L2 a L3, kde byste měli naměřit hodnotu přibližně 400 V.
- Ověření ochranného vodiče – změřte napětí mezi libovolnou fází a zdířkou PE, přičemž očekávaná hodnota je 230 V.
- Kontrola beznapěťového stavu – ověřte, že mezi nulovým vodičem (N) a zemí (PE) není žádný potenciál.
Chyby při zapojení zásuvky 380 V a jak se jim vyhnout: nejčastějším problémem je špatné zapojení ochranného vodiče, což znemožňuje správnou funkci proudového chrániče. Tato revize se hodí pro každého, kdo provádí rozvod a zapojení 380 V zásuvky pro domácí dílnu, avšak pro osoby bez elektrotechnické kvalifikace není doporučena. Pokud při měření naměříte nestandardní hodnoty, ihned vypněte jistič 380 V a překontrolujte správnost zapojení všech vodičů v krabici. Odborná rada: Vždy používejte vodiče s dostatečným průřezem vodičů dle projektové dokumentace, aby nedocházelo k přehřívání spojů při zátěži.
Časté dotazy
Jaký průřez vodičů použít pro zásuvku 380 V s jmenovitým proudem 16 A?
Použijte kabel CYKY s pěti vodiči o průřezu 2,5 mm² pro jmenovitý proud 16 A.
Jak dlouho se odizolovávají vodiče pro zapojení zásuvky 380 V?
Odizolování vodičů se provádí na délku 12 mm podle vyznačení na zásuvce.
Co znamená barevné značení vodičů u zásuvky 380 V?
Zelenožlutý vodič je ochranný (PE), modrý nulový (N), hnědý, černý a šedý jsou fáze L1, L2 a L3.
Jaká je bezpečnostní opatření před zapojením zásuvky 380 V?
Vypněte jistič a ověřte nevodivost vodičů fázovou zkoušečkou před zahájením prací.
Jaký je rozdíl mezi 4pólovou a 5pólovou zásuvkou 380 V?
4pólová zásuvka má tři fáze a ochranný vodič bez nulového, 5pólová přidává nulový vodič pro lepší bezpečnost.
Jak se testuje správnost zapojení zásuvky 380 V po montáži?
Použijte fázovou zkoušečku k ověření polarity a ochranného vodiče, zkontrolujte bezpečnost dle návodu.
Jaký typ montáže zásuvky 380 V je vhodný do průmyslového prostředí?
Nástěnná přisazená montáž nebo vestavná do panelu s krytím IP podle prostředí.
Lze zapojit 4 pólovou zásuvku do 5 pólového vedení 380 V?
Ano, ale je nutné správně propojit fáze a zajistit bezpečnost, viz schéma zapojení.
Jaké chyby jsou nejčastější při zapojení zásuvky 380 V?
Nejčastější chyby jsou nesprávné barevné zapojení vodičů a nedodržení bezpečnostních opatření.
Jaký kabel použít pro zásuvku 380 V s jmenovitým proudem 32 A?
Doporučuje se kabel CYKY s pěti vodiči o průřezu 4 mm² pro proud 32 A.
Jaký je správný postup při zapojení 3fázové zásuvky 380 V krok za krokem?
Nejprve vypněte hlavní jistič, poté připojte všechny fázové vodiče (L1, L2, L3) dle barevného značení, následně připojte nulový vodič a ochranný vodič, a nakonec zkontrolujte pevnost spojů a správnost zapojení pomocí testeru.
Jak připojit 5 pólovou zásuvku na 4 vodičové vedení 380 V?
Při připojování 5 pólové zásuvky na 4 vodičové vedení se ochranný vodič připojí jako pátý pól, a nulový vodič se připojí podle schématu, přičemž je důležité zajistit správné uzemnění a pevné spoje dle normy ČSN EN.
