Elektrické rozvody v kuchyni schéma a postup instalace
Správné elektrické rozvody v kuchyni zajistí bezpečný provoz všech spotřebičů a pohodlné používání prostoru. Schéma instalace a výběr vhodných prvků, jako jsou zásuvky kuchyně, jistič B16A a proudový chránič, jsou klíčové pro splnění norem a dlouhodobou spolehlivost elektroinstalace. Podrobný postup instalace pomůže předejít častým chybám a zajistit optimální funkčnost.
Stručně a jasně
- V kuchyni se doporučuje instalovat 10 až 15 zásuvek, rozdělených do minimálně dvou okruhů.
- Zásuvky se umisťují 20-30 cm nad kuchyňskou linkou, vypínače kolem 120 cm nad podlahou.
- Pro zásuvky se používají kabely CYKY 3×2,5 mm², jištění B16A a proudové chrániče 30 mA.
- Rozvaděč by měl mít 20-30 % rezervu pro budoucí rozšíření a být dobře větraný.
- Instalaci elektroinstalace v kuchyni smí provádět pouze kvalifikovaný elektrikář, následně je nutná revize.
Jak vypadá základní schéma elektrických rozvodů v kuchyni a jejich rozdělení do okruhů
Základní schéma elektrických rozvodů v kuchyni zahrnuje rozdělení do minimálně dvou zásuvkových okruhů, z nichž každý je jištěn jističem B16A a chráněn proudovým chráničem s hodnotou 30 mA. Takové rozdělení zajišťuje bezpečnost elektroinstalace a umožňuje rovnoměrné rozložení zátěže mezi jednotlivé okruhy. Pro zásuvkový okruh se standardně používá kabel CYKY 3×2,5 mm², který splňuje normy pro přenos proudu do 16 ampér.
Elektroinstalace kuchyně obvykle obsahuje 10 až 15 zásuvek, které jsou rozděleny rovnoměrně mezi okruhy, aby se předešlo přetížení. Každý zásuvkový okruh je napojen na rozvaděč elektroinstalace, kde jsou umístěny jističe a proudové chrániče podle platných norem. Tento princip usnadňuje instalaci elektrických rozvodů v kuchyni a zároveň zajišťuje ochranu proti zkratu a úrazu elektrickým proudem.
Návod na instalaci elektrických rozvodů v kuchyni
Při instalaci je třeba dodržet tyto zásady:
- Rozdělit zásuvky kuchyně do minimálně dvou samostatných okruhů
- Použít kabel CYKY 3×2,5 mm² pro každý zásuvkový okruh
- Jištění okruhů provést jističem B16A a proudovým chráničem 30 mA
- Umístit rozvaděč elektroinstalace tak, aby byly okruhy snadno dostupné pro kontrolu a údržbu
Tip: Častou chybou je poddimenzování kabeláže nebo absence proudového chrániče, což ohrožuje bezpečnost provozu. Tento postup instalace elektrických rozvodů v kuchyni krok za krokem splňuje požadavky platné elektroinstalační normy.

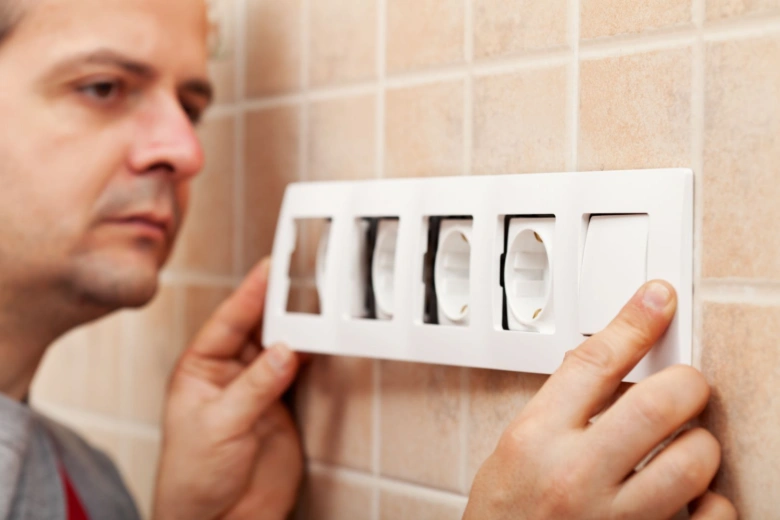

Jak správně rozmístit zásuvky a vypínače v kuchyni podle norem
Správné rozmístění zásuvek a vypínačů v kuchyni je nezbytné pro bezpečný provoz a komfort při používání elektrospotřebičů. Podle platné normy ČSN 33 2000 musí být dodrženy přesné výšky a vzdálenosti, aby se minimalizovalo riziko kontaktu s vlhkostí a teplem z varné desky či dřezu.

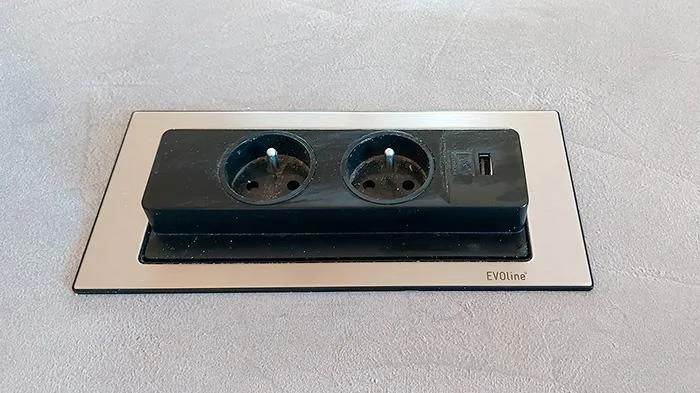

Jak správně rozmístit zásuvky v kuchyni podle norem
Zásuvky se instalují ve výšce 20-30 cm nad pracovní deskou kuchyňské linky, což umožňuje snadný přístup a zároveň chrání před zasažením vodou. Norma výslovně zakazuje umístění zásuvek přímo nad dřezem a varnou deskou kvůli zvýšenému riziku vlhkosti a tepelného poškození. Minimální vzdálenost zásuvky od varné desky musí být nejméně 60 cm, aby nedocházelo k degradaci kabeláže, například kabelu CYKY 3×2,5 mm², který se v kuchyni běžně používá. Každý zásuvkový okruh by měl být chráněn jističem B16A a proudovým chráničem s citlivostí 30 mA, přičemž v kuchyni je vhodné rozdělit zásuvky do minimálně dvou samostatných okruhů kvůli vysokému odběru spotřebičů.
Jak a kde umístit vypínače v kuchyni podle platných předpisů
Vypínače se umisťují přibližně 120 cm nad podlahou, což odpovídá ergonomickým normám a umožňuje snadné ovládání. Doporučuje se instalovat je v blízkosti vstupu do kuchyně a mimo oblasti zvýšené vlhkosti a tepla, tedy ne v bezprostřední blízkosti dřezu nebo varné desky. Výška a umístění vypínačů musí respektovat normu ČSN 33 2000 a zároveň zajistit bezpečnost elektroinstalace kuchyně.
Jak daleko musí být zásuvka od varné desky?
Podle platné elektroinstalační normy je minimální vzdálenost zásuvky od varné desky 60 cm. Tento odstup zabraňuje tepelnému poškození zásuvek a kabelů, čímž se snižuje riziko elektrického zkratu a požáru. Zásuvky umístěné blíže než 60 cm mohou být vystaveny nadměrnému teplu, které zkracuje životnost elektroinstalace.
| Zařízení | Výška od podlahy | Minimální vzdálenost od varné desky/dřezu |
|---|---|---|
| Zásuvky kuchyně | 20-30 cm | minimálně 60 cm |
| Vypínače | cca 120 cm | mimo přímý dosah vlhkosti a tepla |
Odborná rada: Při instalaci zásuvek v kuchyni doporučuji použít měděné kabely CYKY 3×2,5 mm² a zapojit každý zásuvkový okruh přes jistič B16A s proudovým chráničem 30 mA v rozvaděči elektroinstalace. Doporučuje se rozdělit zásuvky do minimálně dvou okruhů, aby se předešlo přetížení a zlepšila bezpečnost. Více informací o normách a bezpečnosti naleznete na stránkách Ministerstva zemědělství ČR (https://eagri.cz/public/web/mze/elektroinstalace-a-rozvody).
Otázka: Jak správně zapojit elektřinu v kuchyni podle norem?
Elektroinstalace v kuchyni musí respektovat přesné výšky a minimální vzdálenosti zásuvek od zdrojů vody a tepla. Každý zásuvkový okruh by měl být jištěn jističem B16A a proudovým chráničem 30 mA, přičemž kabeláž se provádí kabelem CYKY 3×2,5 mm². Rozdělení do více okruhů je nezbytné kvůli vysokému odběru spotřebičů.
Otázka: Kde umístit zásuvky v kuchyni podle elektroinstalační normy?
Zásuvky se instalují 20-30 cm nad pracovní deskou kuchyňské linky, nikdy ne přímo nad dřezem nebo varnou deskou, a s minimálním odstupem 60 cm od varné desky. Toto umístění zajišťuje bezpečnost a dlouhodobou funkčnost elektrických rozvodů.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jaké materiály a kabely použít pro elektroinstalaci v kuchyni
Pro instalaci elektrických rozvodů v kuchyni je klíčové zvolit správné materiály a kabely, které odpovídají normám pro elektrické rozvody v kuchyni. Pro zásuvkové okruhy se standardně používá kabel CYKY 3×2,5 mm², který je dostatečně dimenzovaný pro běžné spotřebiče a chráněný jističem B16A. Světelné okruhy vyžadují tenčí kabel CYKY 3×1,5 mm², jištěný obvykle jističem 10 A.
Mechanická ochrana vodičů je nezbytná pro bezpečnost elektroinstalace v kuchyni. Kabely je nutné vést v příchytkách s maximální vzdáleností 30 cm, aby nedošlo k jejich poškození. Použití vhodného rozvaděče elektroinstalace a proudového chrániče dále zvyšuje ochranu proti elektrickým rizikům.
Elektroinstalace v kuchyni tipy a nejčastější chyby
- Použití kabelů s nižším průřezem než 2,5 mm² pro zásuvky vede k přetížení a riziku požáru
- Nedostatečná mechanická ochrana vodičů může způsobit jejich poškození a zkrat
- Nesprávné jištění okruhů zvyšuje nebezpečí přetížení a výpadků
Dodržení těchto pravidel zajistí spolehlivou a bezpečnou instalaci elektrických rozvodů kuchyně.
Jak postupovat při instalaci elektrických rozvodů krok za krokem
Správná instalace elektrických rozvodů v kuchyni začíná pečlivou přípravou plánu a schématu, které zohlední počet zásuvek a potřebných spotřebičů. Následující podsekce představují detailní návod na instalaci elektrických rozvodů v kuchyni, včetně vedení kabelů CYKY, montáže zásuvek i zapojení jističů a proudových chráničů v rozvaděči.
Příprava a plánování elektroinstalace
Příprava elektroinstalace kuchyně vyžaduje vytvoření přesného schématu elektroinstalace, které zahrnuje rozmístění zásuvek kuchyně a plánovaných spotřebičů. Doporučený počet zásuvek je 10-15, aby bylo možné zajistit dostatečný počet připojení pro všechny spotřebiče. Výkres by měl respektovat platné normy ČSN a zahrnovat i umístění jističů B16A a proudového chrániče 30 mA. Plán elektroinstalace musí také zohlednit bezpečnostní vzdálenosti od zdrojů vody a tepla.
Vedení kabelů a montáž rozvodů
Pro instalaci elektrických rozvodů v kuchyni se používá kabel CYKY, který se vede buď pod omítkou, nebo v plastových lištách. Příchytky kabelů musí být umístěny maximálně do vzdálenosti 30 cm od sebe, aby byla zajištěna dostatečná mechanická ochrana vodičů. Vedení musí být navrženo tak, aby kabely nebyly vystaveny mechanickému poškození, například průchodu přes ostré hrany nebo nadměrnému ohýbání.

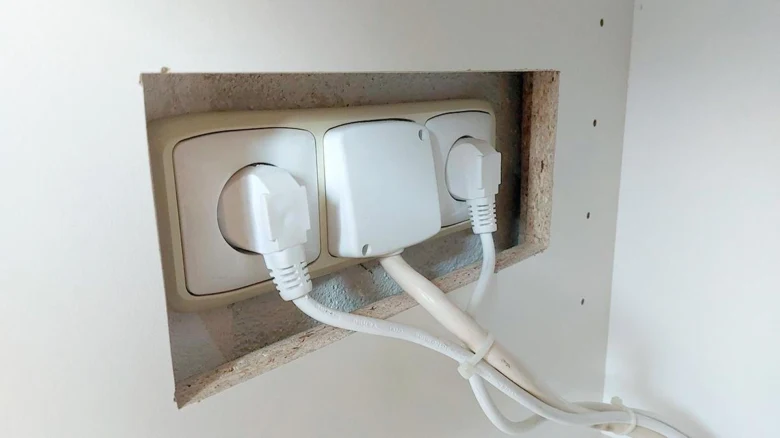

Montáž zásuvek a vypínačů
Zásuvky kuchyně se montují do výšky 20-30 cm nad pracovní deskou, což odpovídá doporučením normy pro bezpečnou a komfortní instalaci. Vypínače je vhodné instalovat asi 120 cm nad podlahou, mimo dosah zdrojů vody a tepla, aby byla zachována bezpečnost. Při montáži je nutné dbát na správné jištění zásuvek jističem B16A a na použití proudového chrániče 30 mA, který minimalizuje riziko úrazu elektrickým proudem.
- Vytvoření plánu elektroinstalace – zahrnutí všech zásuvek a spotřebičů
- Výběr a příprava kabelů CYKY – zajištění správné délky a typu
- Vedení kabelů pod omítkou nebo v lištách – s příchytkami do 30 cm
- Instalace zásuvek a vypínačů – dodržení výškových pravidel a bezpečnostních norem
- Zapojení jističů B16A a proudového chrániče 30 mA v rozvaděči
- Závěrečná revize a otestování funkčnosti a bezpečnosti elektroinstalace
Tip: Častou chybou při instalaci elektrických rozvodů v kuchyni je podcenění mechanické ochrany kabelů, která vede k poškození izolace a zkratům. Doporučuji proto vždy používat vhodné lišty a příchytky a dodržovat minimální vzdálenosti od zdrojů vlhkosti a tepla.
Schéma elektroinstalace v kuchyni krok za krokem pomůže laikům i zkušeným elektrikářům zajistit správné a bezpečné zapojení všech prvků.
Jak správně zapojit hlavní spotřebiče a jištění v kuchyni
Pro správné zapojení elektrických rozvodů v kuchyni je nezbytné rozdělit velké spotřebiče na samostatné okruhy, každý s vlastním jištěním. Lednice, trouba i varná deska by měly být napojeny přes jistič B16A nebo jistič s charakteristikou C, která lépe snáší nárazové proudy. Sporák vyžaduje třífázový přívod s kabelem CYKY 5×2,5 mm², což zajišťuje dostatečný proudový výkon a bezpečnost provozu.
Všechny spotřebiče musí být chráněny proudovým chráničem 30 mA, který minimalizuje riziko úrazu elektrickým proudem. Samostatné okruhy pro varnou desku a lednici rovněž usnadňují údržbu a případnou opravu elektroinstalace. V rozvaděči elektroinstalace je nutné správně označit každý okruh a jeho jištění.
Elektrické rozvody v kuchyni jak správně zapojit
| Spotřebič | Typ jištění | Přívodní kabel | |
|---|---|---|---|
| Lednice | Jistič B16A | CYKY 3×1,5 mm² | |
| Trouba | Jistič C16 | CYKY 3×2,5 mm² | |
| Sporák (třífázový) | Jistič C16 | CYKY 5×2,5 mm² |
Tip: Častou chybou je spojování velkých spotřebičů do jednoho okruhu, což může způsobit přetížení a výpadky. Pro kuchyně s chytrou domácností elektroinstalaci navrhněte s ohledem na budoucí rozšíření zásuvek kuchyně a spotřebičů.

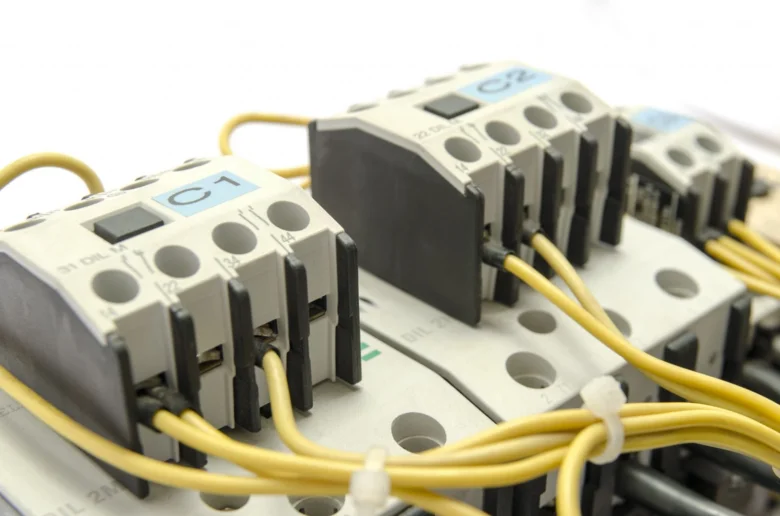

Jak navrhnout a sestavit rozvaděč s rezervou a bezpečnostními prvky
Správný návrh rozvaděče elektroinstalace kuchyně je základem bezpečných a funkčních elektrických rozvodů v kuchyni. Je nezbytné ponechat 20-30 % volných pozic v rozvaděči pro budoucí rozšíření, například instalaci dalších zásuvek kuchyně nebo spotřebičů. Rozvaděč by měl být vhodně větraný, aby nedocházelo k přehřívání jističů a proudových chráničů. Doporučuje se použít nástěnný nebo zapuštěný rozvaděč podle dispozic místnosti.
Vodiče v elektroinstalaci kuchyně musí být označeny barevně dle platné normy ČSN – modrá barva značí vodič nulový (N), zelenožlutá je ochranný vodič (PE). Rozvaděč elektroinstalace obsahuje jističe, například jistič B16A pro zásuvky kuchyně, a proudové chrániče, které zvyšují bezpečnost instalace a chrání před úrazem elektrickým proudem.
- Zajistěte 20-30 % rezervu v rozvaděči pro snadnou budoucí rozšíření
- Použijte správné barevné značení vodičů podle ČSN (modrá = N, zelenožlutá = PE)
- Instalujte jističe a proudové chrániče odpovídající výkonu a požadavkům kuchyně
- Zvolte vhodný typ rozvaděče (nástěnný nebo zapuštěný) s dostatečným větráním
Elektrické rozvody v kuchyni jak správně zapojit
Při instalaci elektrických rozvodů v kuchyni je klíčové dodržovat normy a dbát na bezpečnost, aby elektroinstalace sloužila bez problémů dlouhodobě.
Tipy na integraci chytré domácnosti do elektroinstalace kuchyně
Integrace chytré domácnosti do elektroinstalace kuchyně umožňuje přesné řízení spotřebičů a osvětlení pomocí mobilních aplikací nebo hlasových asistentů, což zvyšuje komfort i bezpečnost. Pro ovládání zásuvek a světel se využívají chytré moduly kompatibilní s běžnými standardy (např. ZigBee, Z-Wave), které je nutné zapojit do samostatných okruhů jištěných jističem B16A a proudovým chráničem s citlivostí 30 mA. Stmívače LED osvětlení by měly být dimenzovány na příslušný výkon, obvykle do 300 W, a instalovány podle schématu s oddělenými nulovými vodiči, aby se zabránilo blikání a rušení.
Bezpečnostní senzory pro detekci kouře, úniku plynu nebo přehřátí vyžadují správné rozmístění v kuchyni s ohledem na proudění vzduchu a zdroje tepla, přičemž jejich napájení musí být zajištěno přes spolehlivé rozvody s ochranou proti přepětí. Při plánování elektroinstalace je nezbytné dodržet normu ČSN 33 2000, správně dimenzovat kabely CYKY 3×2,5 mm² pro zásuvkové okruhy a CYKY 3×1,5 mm² pro osvětlení, a zajistit přehledné vedení v rozvaděči s rezervou 20-30 % volných pozic pro budoucí rozšíření chytré domácnosti.
Elektroinstalace v kuchyni tipy a nejčastější chyby
- Naplánujte minimálně 10 až 15 zásuvek rozdělených do dvou a více okruhů, každý jištěný jističem B16A a proudovým chráničem 30 mA, aby bylo možné bezpečně připojit chytrá zařízení i běžné spotřebiče
- Instalujte stmívače s kompatibilními LED ovladači a oddělenými nulovými vodiči, aby se eliminovalo blikání a poruchy
- Umístěte bezpečnostní senzory mimo přímý dosah varné desky a dřezu, s ohledem na doporučené výšky a vzdálenosti podle výrobce, aby byla zajištěna spolehlivá detekce
- Konzultujte návrh elektroinstalace s odborníkem na chytré domácnosti, který zajistí správné zapojení a kompatibilitu zařízení, čímž předejdete problémům s funkcionalitou a bezpečností
Tip: Častou chybou je poddimenzování počtu zásuvek a okruhů pro chytrá zařízení, což vede k přetížení a nutnosti dodatečných úprav. Integrace chytré domácnosti se hodí zejména do novostaveb a rekonstrukcí s plánovanou modernizací, zatímco u starších instalací bez dostatečné rezervy v rozvaděči může být náročná a nákladná.
Jak zvládnout revizi a kontrolu elektroinstalace po dokončení montáže
Revize elektroinstalace po dokončení montáže představuje klíčový krok pro ověření bezpečnosti a funkčnosti elektrických rozvodů v kuchyni. Tento proces kontroluje, zda instalace splňuje požadavky platných norem ČSN 33 2000 a zda jsou všechny komponenty včetně jističů typu B16A, proudových chráničů s citlivostí 30 mA a kabelů CYKY správně zapojeny a mechanicky chráněny podle předpisů.
Co kontroluje revize elektroinstalace
Revize ověřuje správné dimenzování a jištění okruhů, zejména zda jsou zásuvkové okruhy rozděleny do samostatných větví s jističem B16A a proudovým chráničem. Kontroluje také správné zapojení vodičů dle barevného kódu (modrá = N, zelenožlutá = PE), mechanickou ochranu kabelů CYKY 3×2,5 mm² a 3×1,5 mm², a správné umístění rozvaděče elektroinstalace s dostatečnou rezervou pro budoucí rozšíření. Součástí je test funkčnosti proudového chrániče a ověření, že zásuvky v kuchyni nejsou instalovány v nevhodných místech, například přímo nad varnou deskou nebo dřezem, což by porušovalo normy a ohrožovalo bezpečnost.
Kdo provádí revizi a kdy
Revizi elektroinstalace v kuchyni provádí autorizovaný revizní technik s odbornou způsobilostí podle nařízení vlády č. 194/2022 Sb. Kontrola se uskutečňuje po dokončení instalace, ale před uvedením do provozu a před kolaudací. Revizní technik posuzuje nejen soulad s normami ČSN, ale také funkčnost a bezpečnost elektroinstalace včetně správného zapojení jističů a proudových chráničů, což je nezbytné pro bezpečné užívání a splnění legislativních požadavků.
Tip: Častou chybou je nedostatečná kontrola správného zapojení jističů B16A a proudových chráničů s citlivostí 30 mA, což může vést k přetížení okruhů nebo ohrožení uživatelů úrazem elektrickým proudem. Doporučuji vždy zajistit revizi kvalifikovaným technikem, aby byla elektroinstalace v kuchyni plně funkční, bezpečná a v souladu s normami ČSN.
