Jak zjistit výkon elektromotoru v kilowattech kompletní návod
Výkon elektromotoru v kilowattech lze zjistit přesným výpočtem na základě příkonu a charakteristik třífázového proudu. Správné měření a výpočet třífázového výkonu pomáhá optimalizovat spotřebu energie a zajistit efektivní provoz motoru. Naučíte se, jak jednoduše přepočítat hodnoty a využít praktické tipy pro přesné určení výkonu.
💡 Klíčové informace
- Výkon elektromotoru se standardně udává v kilowattech (kW) v souladu s mezinárodní soustavou SI.
- Převod mezi kilowatty a metrickými koňskými silami (PS) je 1 kW = 1,36 PS.
- Výkon lze vypočítat z točivého momentu a otáček pomocí vzorce P(kW) = (M(Nm) × n(ot/min)) / 9550.
- Pro přesné měření výkonu je vhodné nechat motor běžet 0,5-1 hodinu u motorů do 100 kW.
- Odhad výkonu elektromotoru lze provést také podle jeho fyzických rozměrů a hmotnosti (např. 7-9 kg/kW u 3000 ot/min).
Jak zjistit výkon elektromotoru z typového štítku a technických údajů
Výkon elektromotoru v kilowattech zjistíte nejrychleji přímo z typového štítku, kde bývá uveden mechanický výkon (P2) v jednotkách wattů nebo kilowattů. Tento údaj představuje aktivní výkon na hřídeli motoru, tedy mechanickou práci, kterou motor vykoná. Pro výpočet elektrického aktivního výkonu (P1) je třeba mechanický výkon vydělit účinností (η), protože motor odebírá z elektrické sítě více energie, než kolik mechanicky přenese. Zdánlivý výkon (S) pak vypočítáte z elektrického výkonu dělením faktorem výkonu (cos φ), který vyjadřuje fázový posun mezi proudem a napětím.

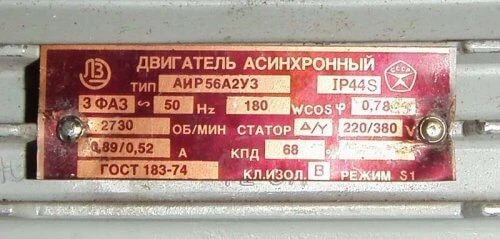

Jak najít výkon elektromotoru na typovém štítku
Typový štítek elektromotoru obsahuje klíčové údaje jako mechanický výkon (P2) v jednotkách wattů (W) nebo kilowattů (kW), který udává výkon na hřídeli motoru. Dále na štítku najdete jmenovité napětí (U) a proud (I), případně faktor výkonu (cos φ) a účinnost (η). Tyto parametry jsou nezbytné pro přesný výpočet elektrického výkonu a spotřeby motoru. Například u třífázového motoru s napětím 400 V a proudem 2,5 A lze vypočítat zdánlivý výkon pomocí vzorce S = U I √3.
Jak přepočítat mechanický výkon na elektrický výkon
Elektrický aktivní výkon (P1) spočítáte dělením mechanického výkonu (P2) účinností motoru (η). Pokud má motor mechanický výkon 180 W a účinnost 85 % (0,85), pak je elektrický výkon P1 = 180 W / 0,85 = 212 W. Tento výkon odpovídá skutečné spotřebě energie motoru a slouží k určení zatížení elektrické sítě. Pro výpočet zdánlivého výkonu (S) použijte vztah S = P1 / cos φ; například při cos φ = 0,78 je S = 212 W / 0,78 = 272 VA. U třífázových motorů platí vzorec S = U I √3, což umožňuje zpětně odhadnout proud motoru při známém výkonu.
Jak zjistit výkon elektromotoru podle nejčastějších dotazů
Často se ptáte, jak zjistit výkon elektromotoru, jak určit kilowatty elektromotoru nebo jak změřit výkon elektromotoru a vyjádřit ho v kW. Nejrychlejší metodou je přečíst mechanický výkon z typového štítku a přepočítat jej na elektrický výkon podle účinnosti. Pro třífázové motory lze také využít měření napětí a proudu a výpočet zdánlivého výkonu, který se následně koriguje faktorem výkonu (cos φ). Pro přesné určení výkonu je nezbytné znát všechny tyto parametry a správně je aplikovat.
| Parametr | Popis | Příklad hodnoty |
|---|---|---|
| Mechanický výkon (P2) | Výkon na hřídeli motoru (aktivní výkon) | 180 W |
| Účinnost (η) | Poměr mechanického výkonu k elektrickému výkonu | 85 % (0,85) |
| Elektrický výkon (P1) | Skutečná spotřeba energie (aktivní výkon) | 212 W |
| Faktor výkonu (cos φ) | Poměr aktivního výkonu k zdánlivému výkonu | 0,78 |
| Zdánlivý výkon (S) | Výkon v jednotkách VA (voltampér) | 272 VA |
| Napětí (U) | Jmenovité napětí motoru | 230 V |
| Elektrický proud (I) | Proud motoru při plném zatížení | 1,1 A |
Tip: Častou chybou je zaměňování mechanického výkonu (P2) za elektrický výkon (P1) bez započtení účinnosti, což vede k podcenění skutečné spotřeby energie motoru. Pro koho se metoda hodí: pro techniky a elektrikáře, kteří mají přístup k typovému štítku a základním parametrům motoru. Pro koho NE: pokud typový štítek chybí a nejsou k dispozici elektrické údaje, je nutné použít jiné metody, například výpočet z točivého momentu nebo odhad podle rozměrů a hmotnosti motoru.
Jak vypočítat výkon elektromotoru z elektrických parametrů
Výkon elektromotoru lze přesně určit pomocí základních elektrických veličin jako jsou napětí, proud a faktor výkonu. Pro výpočet aktivního a zdánlivého výkonu je zásadní rozlišit jednofázové a třífázové motory, protože každý typ vyžaduje odlišný přístup.
Výpočet výkonu u jednofázového motoru
Aktivní výkon (P1) u jednofázového motoru vypočítáte podle vzorce P = U × I × cos φ, kde U je napětí v voltech, I elektrický proud v ampérech a cos φ představuje faktor výkonu, který udává účinnost přeměny elektrické energie na mechanickou práci. Tento výpočet vám dá skutečný výkon motoru v kilowattech (kW).
Výpočet výkonu u třífázového motoru
Pro třífázový motor nejprve spočítáte zdánlivý výkon (S) podle vzorce S = U × I × √3, kde U je napětí jedné fáze, I proud motoru a √3 (přibližně 1,732) je koeficient vyplývající z třífázového napájení. Aktivní výkon potom získáte vynásobením S faktorem výkonu cos φ: P1 = S × cos φ. Například při napětí 380 V, proudu 0,52 A a cos φ 0,95 je zdánlivý výkon přibližně 341 VA, aktivní výkon cca 324 W (0,324 kW). Tento postup je klíčový pro správný výpočet příkonu 3f motoru a odhad výkonu třífázového proudu.
- Změřte napětí (U) a proud (I) motoru
- Spočítejte zdánlivý výkon (S) podle typu motoru
- Určete faktor výkonu (cos φ) z technických dat
- Vypočítejte aktivní výkon (P1) jako S × cos φ
Tip: Častá chyba při výpočtu výkonu elektromotoru je opomenutí faktoru výkonu, což vede k nadhodnocení skutečného výkonu a nesprávnému odhadu spotřeby elektromotoru.
Jak určit výkon elektromotoru z točivého momentu a otáček
Výkon elektromotoru v kilowattech lze přesně vypočítat pomocí mechanických veličin – točivého momentu a otáček motoru. Točivý moment (M) představuje sílu působící na rameno motoru, měřenou v newtonmetrech (Nm), zatímco otáčky (n) udávají počet otáček za minutu.
Vzorec pro výpočet výkonu (P) v kilowattech je:
P(kW) = (M(Nm) × n(ot/min)) / 9550
Tento vztah umožňuje zjistit skutečný výkon elektromotoru z fyzikálních parametrů bez nutnosti elektrických měření. Například motor s točivým momentem 10 Nm a 1000 otáčkami za minutu má výkon přibližně 1,05 kW.
- Měření točivého momentu – použijte momentový klíč nebo dynamometr k určení síly na rameni motoru.
- Zjištění otáček – odečtěte počet otáček za minutu z tachometru nebo specifikace motoru.
- Výpočet výkonu – dosadíte hodnoty do vzorce P = (M × n) / 9550 a získáte výkon v kW.
Jak změřit výkon elektromotoru a vyjádřit ho v kW
Při měření výkonu elektromotoru je možné využít také elektrické parametry, avšak mechanický výpočet podle točivého momentu a otáček často poskytuje přesnější hodnotu skutečného výkonu bez ztrát v přívodu. Tento postup se hodí pro ověření udávaného výkonu nebo kontrolu provozního stavu motoru.
Tip: Na co si dát pozor – nesprávné měření točivého momentu vede k nepřesným výsledkům výkonu, proto je nutné použít kalibrované přístroje a správnou metodiku. Tento způsob výpočtu se hodí především pro běžné třífázové motory s rovnoměrným zatížením, ale ne pro složité dynamické aplikace.
Jak odhadnout výkon elektromotoru podle rozměrů a hmotnosti
U asynchronních motorů s otáčkami 3000 ot/min pomáhá hmotnost motoru orientačně určit jeho výkon. Typicky se u těchto motorů počítá s rozsahem 7 až 9 kilogramů na 1 kW výkonu. Tento vztah umožňuje zhruba odhadnout výkon elektromotoru, pokud chybí štítek s technickými údaji. Kromě hmotnosti je důležitý také průměr hřídele a výška středu hřídele, protože větší rozměry obvykle korespondují s vyšším výkonem.
Tabulka orientačního vztahu hmotnosti a rozměrů k výkonu elektromotoru:
| Výkon (kW) | Hmotnost (kg) | Průměr hřídele (mm) | Výška středu hřídele (mm) |
|---|---|---|---|
| 1 | 7-9 | 19-22 | 80-90 |
| 5 | 35-45 | 38-42 | 140-160 |
| 10 | 70-90 | 55-60 | 200-220 |
Tip: Pro přesnější určení výkonu elektromotoru je vhodné kombinovat odhad podle hmotnosti s výpočtem výkonu motoru na základě proudu a napětí, tedy pomocí třífázového výkonu výpočtu. Výpočet spotřeby elektromotoru a výkon třífázového proudu vám pomůže zjistit skutečný výkon v kW i bez štítku.
Jak správně měřit výkon elektromotoru v provozu a vliv provozních podmínek
Pro správné a přesné zjištění výkonu elektromotoru v kilowattech je nezbytné dodržet doporučenou dobu provozu a zohlednit vliv okolních podmínek. Stabilní provozní teplota a vhodné měřicí zařízení zajistí měření, které odpovídá reálnému výkonu motoru v běžném provozu.
Postup měření výkonu dynamometrem
Dynamometr slouží k přesnému měření výkonu elektromotoru brzděním jeho hřídele při definované zátěži. Tento přístup umožňuje sledovat výkon třífázového proudu a příkon 3f motoru během reálného zatížení.
- Nainstalujte dynamometr na hřídel motoru tak, aby bylo zajištěno pevné uchycení.
- Provozujte motor bez zátěže po dobu 0,5-1 hodiny, čímž se dosáhne stabilní provozní teploty.
- Postupně zvyšujte zátěž dynamometru a sledujte odečty výkonu a proudu.
- Zaznamenejte hodnoty pro výpočet výkonu motoru, přičemž použijte třífázový výkon výpočet podle naměřených parametrů.
Vliv teploty a provozních podmínek
Teplota motoru přímo ovlivňuje výkon elektromotoru v kilowattech – při zvýšení teploty nad doporučený rozsah může výkon klesnout až o 5 %. Provozní podmínky, jako jsou teplota okolí, vlhkost a stabilita napájení, ovlivňují přesnost měření a stabilitu výkonu.
Tip: Pro přesné měření výkonu elektromotoru je vhodné zajistit, aby motor běžel dostatečně dlouho (minimálně 30 minut) v ustáleném stavu a měření provádět při standardní teplotě 20-25 °C. Změny teploty a kolísání napětí mohou zkreslit výpočet spotřeby elektromotoru a výkonu motoru.
Dodržení těchto podmínek je klíčové, pokud chcete správně změřit výkon elektromotoru a vyjádřit ho v kW s co nejmenší chybou.
Převody výkonu mezi kilowatty a koňskými silami
Kilowatt (kW) je základní jednotkou výkonu elektromotoru v metrickém systému. Pro přepočet výkonu motoru na kilowatty je potřeba znát převodní koeficienty koňských sil PS a HP. Koňská síla PS (Pferdestärke) je běžná v Evropě a odpovídá přibližně 0,7355 kW, zatímco koňská síla HP (Horsepower) používaná v anglosaských zemích je o něco menší a rovná se asi 0,7457 kW. Rozdíl mezi PS a HP činí přibližně 1,4 %. BHP (Brake horsepower) představuje výkon měřený na motorové brzdě, což odráží skutečný výkon motoru při zátěži.
Tabulka převodních koeficientů a příkladů výkonu:
| Jednotka výkonu | Převodní koeficient na kW | Příklad výkonu (auto) |
|---|---|---|
| 1 PS | 0,7355 kW | 150 PS = 110,3 kW |
| 1 HP | 0,7457 kW | 150 HP = 111,9 kW |
| 1 BHP | cca 0,7457 kW | 150 BHP = 111,9 kW |
Jak přepočítat výkon motoru na kilowatty
Pro přesné určení výkonu elektromotoru v kW je nutné znát jmenovitý výkon v PS nebo HP a použít odpovídající převodní koeficient. Tento postup výpočtu výkonu elektromotoru v kW pomůže při určení skutečného výkonu, který lze použít například pro výpočet spotřeby elektromotoru nebo při výpočtu třífázového výkonu. Výkon třífázového proudu a příkon 3f motoru se tak přehledně vyjádří v jednotkách, které odpovídají běžným technickým normám.
Použití moderních měřicích přístrojů a senzorů pro přesné určení výkonu
Moderní digitální měřicí přístroje a senzory umožňují přesné a rychlé stanovení výkonu elektromotoru v kilowattech s chybou měření často menší než 1 %. Tyto přístroje zaznamenávají klíčové elektrické veličiny, jako jsou proud motoru (I), napětí (U) a účiník (cos φ), které jsou nezbytné pro výpočet aktivního výkonu (P1) podle vzorce P = √3 × U × I × cos φ pro třífázové motory. Na rozdíl od tradičních manuálních metod poskytují digitální wattmetry okamžitý a spolehlivý výsledek, což výrazně zjednodušuje výpočet spotřeby elektromotoru i příkonu 3f motoru.
Jak změřit výkon elektromotoru a vyjádřit ho v kW
- Použití digitálních wattmetrů s přesností lepší než 0,5 % pro měření skutečného výkonu třífázového proudu
- Instalace proudových a napěťových senzorů přímo na vstupní vodiče motoru pro kontinuální sledování výkonu v reálném čase
- Využití specializovaných modulů pro třífázový výkon výpočet, které automaticky zpracovávají naměřené hodnoty a zobrazují výkon v kW bez nutnosti manuálních přepočtů
- Integrace měřicích dat do softwarových nástrojů umožňujících analýzu příkonu a účinnosti motoru během provozu, což pomáhá optimalizovat spotřebu energie
Tip: Pro správný výpočet výkonu je nezbytné sledovat i hodnoty účiníku (cos φ) a frekvence napájecí sítě, protože jejich kolísání může způsobit odchylky v měřeném výkonu až o 5 %. Častou chybou je ignorování těchto parametrů, což vede k nepřesnému určení skutečného výkonu motoru.
Odborná rada: Tento způsob měření se hodí pro elektromotory s jmenovitým výkonem od 0,5 kW do několika stovek kW, kde je potřeba přesná kontrola spotřeby a efektivity. Pro velmi malé motory pod 0,5 kW nebo starší typy bez přístupných měřicích bodů může být vhodnější výpočet výkonu z točivého momentu a otáček.
Standardy a normy pro měření a uvádění výkonu elektromotorů v kW
Pro správné stanovení výkonu elektromotoru v kilowattech je nezbytné dodržovat platné normy ČSN a IEC, které přesně definují metodiku měření a prezentace výsledků. Česká technická norma ČSN EN 60034 stanovuje metody měření mechanického výkonu na hřídeli motoru (P2) a elektrického příkonu (P1), včetně výpočtu příkonu třífázového motoru podle vzorce P = √3 × U × I × cos φ, kde U je napětí, I proud a cos φ účiník. Tyto normy zajišťují jednotný postup výpočtu výkonu elektromotoru v kW a umožňují přesný výpočet spotřeby i dimenzování motoru.
Mezinárodní norma IEC 60034-1 doporučuje standardizované postupy měření výkonu, které zohledňují různé typy motorů a provozní podmínky, například teplotu a zatížení. IEC normy vyžadují, aby měření probíhalo za ustálených provozních parametrů, obvykle po době běhu 30 až 60 minut, což minimalizuje vliv zahřívání na výsledky. Dodržení těchto standardů je zásadní pro správné určení jmenovitého výkonu motoru, který se uvádí v technické dokumentaci a slouží k bezpečnému návrhu elektrických sítí a zařízení.
- ČSN EN 60034 stanovuje přesné metody měření mechanického a elektrického výkonu elektromotorů v kW
- IEC 60034-1 doporučuje standardizované postupy měření výkonu s ohledem na provozní podmínky a typ motoru
- Dodržování ČSN a IEC zaručuje přesnost údajů o výkonu a správný výpočet třífázového výkonu podle vzorce P = √3 × U × I × cos φ
- Výkon elektromotoru se uvádí v technické dokumentaci podle těchto norem, což usnadňuje porovnání a správný výběr
Tip: Při měření výkonu elektromotoru je častou chybou nedodržení doby ustálení provozních podmínek, což vede k nepřesným hodnotám výkonu. Proto je doporučeno nechat motor běžet minimálně 30 minut před samotným měřením.
Odborná rada: Normy ČSN a IEC se hodí pro všechny typy asynchronních i synchronních motorů, ale nejsou vhodné pro nestandardní nebo speciální motory s proměnnými otáčkami bez specifických měřicích postupů. V takových případech je nutné využít specializované metody měření.
Časté dotazy k měření a výpočtu výkonu elektromotoru
Otázka: Jak zjistit výkon elektromotoru z typového štítku?
Na štítku hledejte mechanický výkon (P2), například 180 W, a podle účinnosti motoru vypočítejte elektrický příkon.
Otázka: Jak spočítat výkon elektromotoru z napětí a proudu?
U třífázového motoru použijte vzorec S = U × I × √3, například 380 V × 0,52 A × 1,73 = 341 VA, a vynásobte cos φ pro aktivní výkon.
Otázka: Co znamená faktor výkonu (cos φ)?
Cos φ pomáhá převést zdánlivý výkon na aktivní a typicky se pohybuje kolem 0,78, což ovlivňuje přesnost výpočtu.
Otázka: Jak vypočítat výkon elektromotoru z točivého momentu?
Vzorec je P(kW) = (M(Nm) × n(ot/min)) / 9550, například 10 Nm a 1000 ot/min odpovídá výkonu cca 1,05 kW.
Otázka: Jak odhadnout výkon elektromotoru podle hmotnosti?
U asynchronních motorů s 3000 ot/min je poměr hmotnosti k výkonu 7-9 kg/kW, což umožňuje orientační odhad.
Otázka: Jak dlouho nechat motor běžet před měřením výkonu?
Doporučuje se 0,5-1 hodina provozu u motorů do 100 kW, aby se stabilizovaly elektrické parametry.
Otázka: Jak přesně změřit výkon elektromotoru?
Použijte dynamometr nebo brzdovou zkoušku pro měření výkonu přímo na hřídeli motoru.
Otázka: Jaké moderní přístroje slouží k měření výkonu elektromotoru?
Digitální měřicí přístroje a senzory poskytují vysokou přesnost a rychlost měření výkonu.
Otázka: Jak převést výkon z koňských sil na kilowatty?
1 HP = 0,746 kW a 1 PS = 0,735 kW; tyto převody jsou nutné pro správné porovnání výkonu.
Otázka: Jaké normy upravují měření výkonu elektromotorů?
Normy ČSN EN 60034 a IEC 60034 stanovují přesné metody měření výkonu a uvádění hodnot v kW.
Otázka: Co je to zdánlivý výkon u elektromotoru?
Zdánlivý výkon (S) se počítá jako součin napětí, proudu a √3 u třífázového proudu, vyjadřuje výkon v jednotkách VA.
Otázka: Jak zjistit jmenovitý výkon elektromotoru?
Jmenovitý výkon je uveden na štítku a udává výkon motoru v kW při standardních provozních podmínkách.
Otázka: Co znamená KV u elektromotoru?
KV označuje otáčky na volt motoru a je klíčové pro řízení otáček, zejména u bezkartáčových typů.
Otázka: Jak změřit vinutí elektromotoru?
Pro přesné měření odporu vinutí použijte měřící můstek; běžný multimetr často neposkytne dostatečnou přesnost.
Otázka: Jak správně spočítat spotřebu elektromotoru?
Spotřebu vypočtete podle příkonu (P1) a doby provozu, například příkon = mechanický výkon / účinnost motoru.
*Tip: Pro přesný postup výpočtu výkonu elektromotoru v kW je nezbytné znát všechny elektrické parametry, včetně napětí, proudu, cos φ a účinnosti. V případě nejistoty doporučuji konzultaci s kvalifikovaným elektrotechnikem.*
