Bezpečné a správné uzemnění ohřívače vody v bytě: krok za krokem
Správné uzemnění elektrického ohřívače vody v bytě zajišťuje bezpečný provoz a minimalizuje riziko úrazu elektrickým proudem. Klíčové je dodržet správný průřez vodiče uzemnění a zajistit nízký odpor uzemnění podle platných norem. Tento postup výrazně přispívá k elektrické bezpečnosti vaší domácnosti.
📝 Ve zkratce
- Správné uzemnění ohřívače vody chrání před úrazem elektrickým proudem při poruše.
- Minimální průřez měděného uzemňovacího vodiče je 4 mm², u hliníkového 6 mm².
- Odpor uzemnění by měl být ideálně pod 4 Ω, v bytových domech akceptován do 30 Ω.
- Platné normy pro uzemnění jsou ČSN 33 2000-4-41 a ČSN EN 62305-3 ed. 2.
- Proudový chránič (RCD) s vybavovacím proudem 30 mA je doporučenou doplňkovou ochranou.
Co je potřeba pro správné uzemnění ohřívače vody v bytě
Správné uzemnění ohřívače vody v bytě vyžaduje připojení měděného vodiče s minimálním průřezem 4 mm² k hlavnímu uzemňovacímu bodu. Toto uzemnění chrání uživatele před nebezpečným elektrickým proudem a je klíčové pro zajištění elektrické bezpečnosti celé instalace.
Pro úspěšné provedení uzemnění je potřeba dodržet několik základních požadavků:
- Použít měděný vodič určený speciálně pro uzemnění s průřezem nejméně 4 mm², který zaručí dostatečnou vodivost a nízký odpor uzemnění
- Připojit ochranný vodič přímo k hlavnímu uzemňovacímu bodu v elektroinstalaci bytu
- Zajistit pevné a správné mechanické uchycení vodiče, aby nedošlo k povolení kontaktu nebo korozi
- Dodržet normy ČSN týkající se uzemnění a provést revizi elektroinstalace po dokončení prací
Co je potřeba k uzemnění ohřívače vody v bytě
Základem je kvalitní připojení ochranného vodiče k hlavnímu uzemňovacímu bodu, protože právě tento kontakt odvádí případný unikající elektrický proud bezpečně do země. Nedostatečný průřez vodiče nebo špatné spojení může zvýšit odpor uzemnění a tím ohrozit bezpečnost uživatele. Proto je nezbytné použít měděný vodič s průřezem od 4 mm² a zajistit jeho správné propojení.
Jak vybrat a připravit materiály a nářadí na uzemnění
Pro správné uzemnění ohřívače vody v bytě je nezbytné zvolit kvalitní materiály a odpovídající nářadí. Doporučuje se používat měděné vodiče s minimálním průřezem 4 mm², protože měď má nižší odpor a lepší vodivost než hliník. To výrazně zvyšuje elektrickou bezpečnost a usnadňuje revizi elektroinstalace. Spojovací materiály, jako jsou svorky a šrouby, musí být odolné vůči korozi, aby nedocházelo k narušení kontaktu a zvýšení odporu uzemnění.
Tipy na správné uzemnění ohřívače vody
- Použijte měděný vodič s průřezem minimálně 4 mm²
- Vyberte spojovací materiály s antikorozní úpravou (např. nerezové nebo pozinkované)
- Zajistěte pevné a bezpečné připojení ochranného vodiče k uzemnění elektrického ohřívače
- K montáži použijte izolační kleště, šroubovák a multimetr pro kontrolu spojů
- Kontrola odporu uzemnění pomůže potvrdit správnost instalace před revizí elektroinstalace
Návod na uzemnění ohřívače vody tedy klade důraz na kvalitu materiálů i precizní práci, aby byla zajištěna dlouhodobá funkčnost a bezpečnost. Častou chybou je použití vodičů s nedostatečným průřezem nebo nekvalitních spojů, což může vést k nebezpečným situacím.
Podrobný postup instalace uzemnění krok za krokem
Podrobný postup instalace uzemnění ohřívače vody v bytě zahrnuje přípravu vhodných materiálů, správné připojení vodiče k uzemňovacímu terminálu a pečlivou kontrolu hodnoty odporu uzemnění. Následující návod na uzemnění ohřívače vody vám nabídne postup uzemnění bojleru v bytě krok za krokem a pomůže zajistit bezpečnost celé elektroinstalace.
Příprava materiálů a bezpečnost
Před zahájením instalace uzemnění elektrického ohřívače připravte měděný vodič s průřezem minimálně 4 mm², který zajišťuje dostatečnou elektrickou vodivost a odolnost. Připravte také vhodné nářadí, například šroubovák, kleště a měřicí přístroj na kontrolu odporu. Dodržujte všechna bezpečnostní opatření – vypněte přívod elektřiny a ověřte jeho stav, aby nedošlo k úrazu elektrickým proudem.
Připojení vodiče k ohřívači a uzemnění

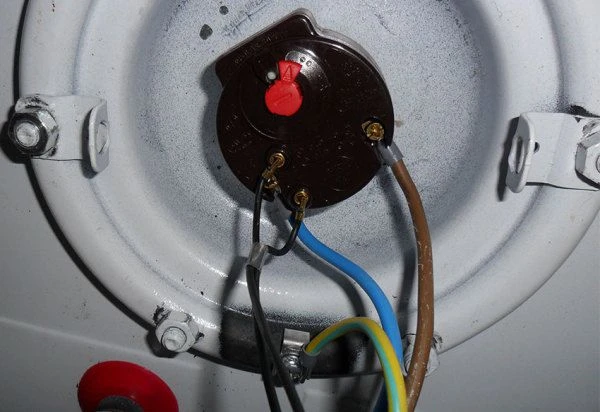

Připojte měděný ochranný vodič pevně k uzemňovacímu terminálu přímo na ohřívači vody. Druhý konec vodiče spojte s hlavním uzemňovacím bodem bytové elektroinstalace, kterým bývá zemnicí svorka rozvodné skříně nebo zemnicí pásek. Správné připojení ochranného vodiče je zásadní pro elektrickou bezpečnost a účinné odvádění případného úniku proudu.
Měření a kontrola hodnoty odporu uzemnění
Po připojení vodiče proveďte měření odporu uzemnění pomocí odpovídajícího měřicího přístroje. Hodnota odporu uzemnění by měla ideálně být pod 4 Ω, maximálně však do 10 Ω, aby byla zajištěna správná funkce ochrany. Revize elektroinstalace včetně uzemnění pomáhá odhalit případné závady a přispívá k bezpečnému provozu ohřívače vody.
Normy a legislativa upravující uzemnění v bytových domech
Normy a legislativa upravující uzemnění v bytových domech stanovují jasná pravidla pro uzemnění elektrického ohřívače vody v bytě. Tyto předpisy určují parametry materiálů, průřezy vodičů a hodnoty odporu uzemnění, které musí instalace splňovat pro zajištění elektrické bezpečnosti a úspěšné revize elektroinstalace.
Jaké normy a legislativa upravují uzemnění ohřívače vody v bytových domech?
V České republice je základním předpisem pro uzemnění ohřívače vody v bytě norma ČSN 33 2000-4-41, která definuje elektrickou bezpečnost instalací a požadavky na ochranné vodiče. Dále norma ČSN 33 2000-5-54 specifikuje podmínky bezpečného připojení ochranného vodiče a průřezy vodičů uzemnění. Norma ČSN EN 62305-3 ed. 2 se zabývá ochranou před bleskem, která může být relevantní pro bytové domy s ohřívači vody. Tyto normy stanovují, že odpor uzemnění by měl být ideálně pod 10 Ω, přičemž běžný limit v bytových domech je do 30 Ω. Vyhláška č. 50/1978 Sb. pak upravuje odbornou způsobilost osob provádějících revize elektroinstalace.
| Norma | Obsah | Požadavek |
|---|---|---|
| ČSN 33 2000-4-41 | Elektrická bezpečnost a ochranné vodiče | Průřez vodiče dle zatížení |
| ČSN 33 2000-5-54 | Připojení ochranného vodiče | Správné zapojení a materiály |
| ČSN EN 62305-3 ed. 2 | Ochrana před bleskem | Doporučení pro uzemnění v bytových domech |
Jak poznat nulák od uzemnění a proč je to důležité?
Nulový vodič (nulák) slouží jako pracovní vodič pro návrat elektrického proudu a je trvale pod napětím. Naopak uzemnění je ochranný vodič, který není pod napětím a zabezpečuje elektrickou bezpečnost instalace. Při uzemnění ohřívače vody v bytě je zásadní správně rozlišit nulák od ochranného vodiče, protože jejich nesprávné propojení může způsobit úraz elektrickým proudem. Revize elektroinstalace pravidelně ověřuje správnost připojení a průřez vodiče uzemnění, aby se minimalizovalo riziko poruchy.
Tip: Častou chybou je zaměňování uzemnění a nuláku při montáži bojleru, což výrazně zvyšuje riziko nebezpečné poruchy. Pro bezpečné uzemnění ohřívače vody v bytě doporučuji vždy dodržovat normy a nechat instalaci prověřit kvalifikovaným elektrikářem.
Typy elektrických sítí a jejich vliv na uzemnění ohřívače vody
Elektrické sítě TN-C, TN-S a IT ovlivňují způsob uzemnění ohřívače vody a tím i jeho elektrickou bezpečnost. Správné připojení ochranného vodiče závisí na typu sítě, což je klíčové pro dodržení platných norem a úspěšnou revizi elektroinstalace.
Jaký vliv mají typy elektrických sítí TN-C, TN-S a IT na uzemnění ohřívače vody?
Sítě TN-S a TN-C-S disponují samostatným ochranným vodičem PE, což umožňuje bezpečné a snadné připojení uzemnění ohřívače vody. Ochranný vodič je oddělený od nulového vodiče, což snižuje riziko poruch a zvyšuje elektrickou bezpečnost. Naopak v síti TN-C jsou nulový a ochranný vodič sloučeny do jednoho vodiče PEN, což komplikuje přímé uzemnění ohřívače a vyžaduje speciální řešení při připojení ochranného vodiče. IT síť pracuje s izolovaným nebo velmi vysokým odporem uzemnění, proto je uzemnění elektrického ohřívače v takové síti řešeno odlišně a často vyžaduje další ochranná opatření.
Jak správně uzemnit ohřívač vody v síti TN-S?
V síti TN-S je nezbytné připojit ochranný vodič PE přímo k uzemňovacímu bodu. Průřez vodiče uzemnění by měl být minimálně 4 mm² měděného vodiče, aby byl zajištěn dostatečný proudový přenos při poruše. Spoje je třeba provést pevně a korozivzdorně, ideálně pomocí svorek určených pro elektroinstalace. Odpor uzemnění by měl být nižší než 10 Ω, což je klíčové pro účinnou funkci proudového chrániče RCD a celkovou elektrickou bezpečnost zařízení. Pravidelná revize elektroinstalace potvrzuje správnost připojení a funkčnost uzemnění.
| Typ sítě | Ochranný vodič | Průřez vodiče uzemnění | Doporučený odpor uzemnění |
|---|---|---|---|
| TN-S | Samostatný PE | ≥ 4 mm² | < 10 Ω |
| TN-C | Vodič PEN | Speciální řešení | Dodržet normy ČSN |
| IT | Izolovaný | Speciální ochrana | Podle projektové dokumentace |
Bezpečnostní opatření a doplňkové ochrany
Uzemnění elektrického ohřívače vody je klíčové pro zajištění elektrické bezpečnosti a prevenci úrazu elektrickým proudem. Správný průřez vodiče uzemnění a nízký odpor uzemnění musí odpovídat normám ČSN a být pravidelně kontrolovány při revizi elektroinstalace. Doplňkovou ochranou je použití proudového chrániče RCD s vybavovacím proudem 30 mA, který spolehlivě odpojí přívod elektrického proudu v případě závady a tím minimalizuje riziko úrazu.
Pro jak provést bezpečné uzemnění elektrického ohřívače vody platí zásada vyhnout se zakázaným způsobům uzemnění, jako je připojení ochranného vodiče k plastovým potrubím nebo jiným nevodivým částem instalace.
Tipy na správné uzemnění ohřívače vody:
- Použijte vodič uzemnění s průřezem odpovídajícím výkonu ohřívače a platným normám
- Zajistěte nízký odpor uzemnění měřený při revizi elektroinstalace
- Připojte ochranný vodič výhradně k uzemňovacím částem podle ČSN
- Instalujte proudový chránič RCD 30 mA jako doplňkovou ochranu
- Vyhněte se připojení k plastovým nebo jiným nevodivým potrubím
Správné uzemnění ohřívače vody v bytě zásadně snižuje riziko úrazu a zvyšuje bezpečnost celé elektroinstalace. Jak se vyhnout chybám při uzemnění bojleru, spočívá zejména v dodržení těchto základních pravidel a pravidelných kontrolách.
Časté chyby a zakázané způsoby uzemnění
Spojení nulového vodiče (modrý) s ochranným vodičem (žlutozelený) je jednou z nejčastějších a zároveň zakázaných chyb při uzemnění ohřívače vody v bytě. Tento nesprávný zásah porušuje ČSN 33 2000-4-41 a může způsobit nebezpečné zvýšení dotykového napětí na kovových částech zařízení, čímž ohrožuje uživatele úrazem elektrickým proudem. Takové spojení navíc znemožňuje správnou funkci proudového chrániče (RCD).

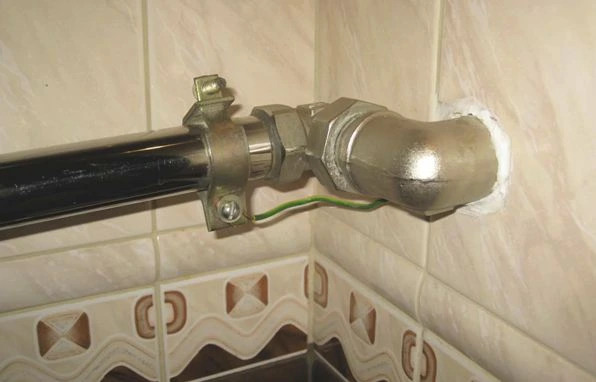

Připojení ochranného vodiče na plastová potrubí (PPR, PVC, HDPE, PP) je rovněž nevhodné a zakázané. Plastové materiály mají vysoký elektrický odpor a nepřenášejí zemnící proud, což znemožňuje spolehlivé uzemnění ohřívače. To platí zvláště u dlouhých potrubních tras přes 10 metrů nebo v instalacích s cirkulačními čerpadly, kde může dojít k nebezpečnému potenciálovému rozdílu.
Jak se vyhnout chybám při uzemnění bojleru:
- Nepřipojujte ochranný vodič k nulovému vodiči, ani je nespojujte v zásuvkách či rozvodných krabicích.
- Vyvarujte se uzemnění na nevodivé části, jako jsou plastová potrubí, která nemají průřez vodiče uzemnění a odpor jejich povrchu je v řádu megaohmů.
- Zajistěte, aby připojení ochranného vodiče odpovídalo normám ČSN 33 2000-5-54 a bylo ověřeno pravidelnou revizí elektroinstalace minimálně jednou ročně.
- Rozlišujte správně nulový vodič (modrý) a ochranný vodič (žlutozelený) podle barevného značení a umístění ve svorkovnici.
Tip: Pro bezpečné uzemnění elektrického ohřívače vody používejte měděný ochranný vodič s minimálním průřezem 4 mm² a pravidelně měřte odpor uzemnění, který by měl být ideálně pod 10 Ω, aby byla zajištěna elektrická bezpečnost a správná funkce ochranných prvků.
—
Pro koho se to hodí: Tento postup je nezbytný pro byty s moderní elektroinstalací TN-S nebo TN-C-S, kde je k dispozici samostatný ochranný vodič a hlavní uzemňovací svorka.
Pro koho NE: V bytech se starší sítí TN-C bez samostatného ochranného vodiče je nutné řešit uzemnění odborně, protože přímé oddělení nuláku a ochranného vodiče není možné bez zásahu kvalifikovaného elektrikáře.
Doporučení pro uzemnění v bytech bez hlavního uzemnění
V bytech bez hlavního uzemnění je bezpečné uzemnění elektrického ohřívače vody nutné řešit jinak než standardním připojením ochranného vodiče k zemnícímu systému. V takových případech se doporučuje instalace proudového chrániče (RCD) s vybavovacím proudem 30 mA, který výrazně snižuje riziko úrazu elektrickým proudem. Proudový chránič funguje jako doplňková ochrana, protože detekuje rozdíl v proudu a vypne přívod elektřiny při nebezpečné poruše.
Alternativní metody uzemnění mohou zahrnovat použití samostatné zemnicí elektrody nebo uzemnění přes vodovodní potrubí, vždy však za podmínky splnění norem ČSN a při správném průřezu vodiče uzemnění. V každém případě je nezbytná revize elektroinstalace odborníkem, který prověří odpor uzemnění a správné připojení ochranného vodiče.
- Použijte proudový chránič RCD 30 mA jako základní ochranu.
- V případě absence hlavního uzemnění zvažte alternativní zemnicí řešení.
- Nezapomeňte na odbornou revizi a měření odporu uzemnění.
- Dodržujte normy ČSN pro elektrickou bezpečnost a připojení vodičů.
Jak provést bezpečné uzemnění elektrického ohřívače vody
Správný postup zahrnuje zhodnocení stavu elektroinstalace, volbu vhodného ochranného prvku a správné připojení uzemnění podle platných předpisů. V bytech bez hlavního uzemnění je prioritou minimalizovat riziko elektrického úrazu právě prostřednictvím proudového chrániče a pravidelných revizí.
Údržba a revize uzemnění v bytových instalacích
Pravidelná revize uzemnění elektrického ohřívače vody v bytě je klíčová pro zachování elektrické bezpečnosti. Doporučuje se provádět ji minimálně jednou za 12 měsíců. Revize elektroinstalace zahrnuje zejména měření odporu uzemnění, který by měl být nižší než 10 Ω, aby bylo zajištěno správné připojení ochranného vodiče a minimalizovalo se riziko úrazu elektrickým proudem.
Jak provést měření uzemnění a údržbu uzemnění ohřívače vody
- Použít vhodný měřicí přístroj pro kontrolu odporu uzemnění
- Zkontrolovat správný průřez vodiče uzemnění a jeho pevné uchycení
- Odstranit případnou korozi nebo poškození vodiče
- Prověřit, že připojení ochranného vodiče odpovídá normám ČSN
Tip: pravidelná údržba a kontrola zabraňuje poruchám a zvyšuje bezpečnost provozu ohřívače vody. Pro správné uzemnění ohřívače vody v bytě volte vždy certifikované materiály a připojení podle platných norem.
Časté dotazy
Jak správně uzemnit bojler v bytě?
Použijte měděný vodič s průřezem minimálně 4 mm², připojte jej k uzemňovacímu terminálu ohřívače a k hlavnímu uzemňovacímu bodu. Hodnota odporu uzemnění by měla být pod 10 Ω, ideálně pod 4 Ω.
Jak poznat nulák od uzemnění u bojleru?
Nulový vodič (N) vrací proud do zdroje a je modrý, uzemňovací vodič (PE) je žlutozelený a slouží k ochraně před úrazem elektrickým proudem. Rozlišení zjistíte pomocí měřicích přístrojů nebo podle zapojení v rozvaděči.
Jak často je potřeba kontrolovat uzemnění ohřívače vody?
Doporučená frekvence revizí a měření odporu uzemnění je jednou za 12 měsíců, aby byla zajištěna bezpečnost a funkčnost uzemňovací soustavy.
Co dělat, když v bytě není hlavní uzemnění?
Použijte proudový chránič (RCD) s vybavovacím proudem 30 mA jako doplňkovou ochranu a neprodleně konzultujte situaci s kvalifikovaným elektrikářem pro vhodné řešení uzemnění.
Je možné použít plastové potrubí jako uzemnění?
Ne, plastová potrubí mají vysoký odpor a nevedou elektrický proud, proto nejsou vhodná jako uzemnění a mohou ohrozit bezpečnost.
Jaký je minimální průřez vodiče pro uzemnění ohřívače vody?
Minimální průřez měděného vodiče je 4 mm², některé zdroje doporučují i 6 mm². U hliníkových vodičů je minimální průřez 6 mm², ale měď je preferována kvůli lepší vodivosti.
Jaká hodnota odporu uzemnění je bezpečná?
Pro maximální bezpečnost by měl odpor uzemnění být pod 4 Ω, v bytových domech je běžně akceptována hodnota do 30 Ω, ideálně však pod 10 Ω.
Jaké jsou zakázané způsoby uzemnění?
Zakázané je připojovat uzemnění na plastová potrubí, spojovat nulový a ochranný vodič v zásuvce, vytvářet sériové uzemnění více zařízení nebo používat nekvalitní spoje.
Jaký je rozdíl mezi typy sítí TN-C a TN-S při uzemnění?
TN-C používá společný vodič PEN (nulový a ochranný v jednom), což vyžaduje speciální řešení uzemnění. TN-S má samostatný ochranný vodič PE, což umožňuje standardní uzemnění.
Jak správně měřit odpor uzemnění?
Použijte speciální měřicí přístroj pro odpor uzemnění, který měří hodnotu v ohmech. Měření by mělo být provedeno při odpojeném zařízení a ideálně pod 10 Ω.
Jaký materiál je nejvhodnější pro vodič uzemnění ohřívače vody?
Pro uzemnění se doporučuje používat měděný vodič s minimálním průřezem 4 mm², který zajišťuje dostatečnou vodivost a odolnost proti korozi.
Jaký je správný postup připojení uzemňovacího vodiče k bojleru?
Nejdříve odpojte napájení, poté pevně připojte měděný vodič k uzemňovacímu šroubu na bojleru a zajistěte spoj pomocí šroubu s pružnou podložkou, aby nedošlo k uvolnění.
