Přepětí v elektrické síti: příčiny, rizika a efektivní ochrana

Přepětí v elektrické síti vzniká nejčastěji vlivem bleskových výbojů nebo spínacích dějů v rozvodné síti a může vážně poškodit elektrická zařízení. Správné řešení spočívá v použití kvalitní přepěťové ochrany, zejména svodičů přepětí, které dokážou účinně eliminovat škodlivé impulzy. Porozumění příčinám přepětí je klíčové pro výběr vhodné ochrany a prevenci nečekaných poruch.

Jak přepětí vzniká a jaké jsou jeho hlavní příčiny

Přepětí v elektrické síti vzniká především dvěma způsoby: atmosférickými bleskovými údery a provozními spínacími jevy. Atmosférické přepětí může dosahovat desítek kilovoltů, zatímco spínací přepětí vzniká při spínání a poruchách v elektrické instalaci. Tyto jevy představují hlavní příčiny přepětí v síti a vyžadují adekvátní ochranu pomocí svodičů přepětí.

Atmosférické přepětí a jeho charakteristika

Atmosférické přepětí vzniká při úderech blesku, kdy proud blesku dosahuje až 25 kiloampérů v impulzu typu 10/350 mikrosekund. Tento prudký nárůst proudu způsobuje výrazné zvýšení napětí v elektrické síti, které může poškodit elektrická zařízení a instalace. Bleskové přepětí tedy představuje velmi silný a krátkodobý náraz na elektrickou síť, který vyžaduje spolehlivou přepěťovou ochranu.

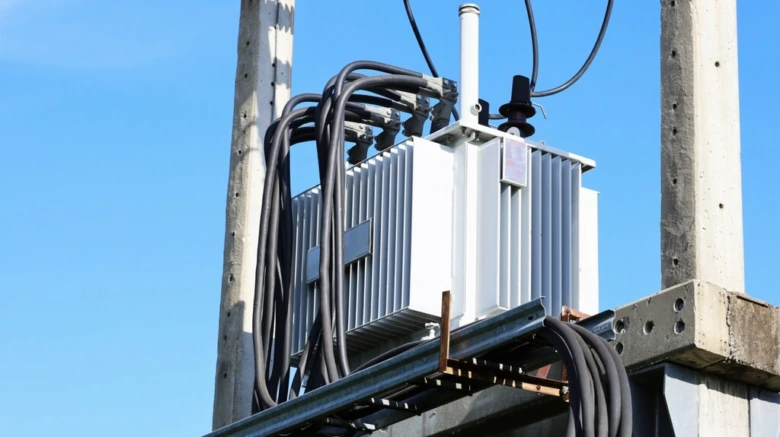

Spínací přepětí a provozní příčiny

Spínací přepětí vzniká při vypínání a zapínání výkonných spotřebičů, například elektromotorů nebo transformátorů. Tyto přepětí mají proudy kolem 5 kiloampérů ve vlně 8/20 mikrosekund a jsou typická pro běžný provoz elektrické instalace. Spínací přepětí sice dosahují nižších hodnot než bleskové, ale mohou způsobit časté poruchy zařízení a snižovat jejich životnost.

• Atmosférické přepětí = bleskové údery s proudy až 25 kA
• Spínací přepětí = impulzy při spínání s proudy kolem 5 kA
• Přepětí může dosahovat desítek kV a poškodit spotřebiče

Tip: Častou chybou je podcenění spínacích přepětí, která mohou zařízení poškodit postupně. Ochrana spotřebičů by měla vždy zahrnovat svodiče přepětí vhodné pro oba typy přepětí.

FAQ

Otázka: Jaký je princip působení ochran proti přepětím?

Přepěťové ochrany snižují napětí na bezpečnou úroveň pomocí varistorů a jiskřišť, reagují na překročení napěťové meze během mikrosekund.

Otázka: Co způsobuje přepětí v elektrické síti?

Přepětí vzniká atmosférickými bleskovými údery s proudy až 25 kA a provozními spínacími jevy s proudy kolem 5 kA.

Otázka: Jaké jsou druhy ochran proti přepětím?

Existují čtyři třídy přepěťových ochran (A, B, C, D) podle umístění a účelu, snižující napětí až pod 1,5 kV.

Otázka: Jak fungují přepěťové ochrany?

Fungují na principu snížení impedance při překročení napětí, často s využitím varistorů, jiskřišť a supresorových diod.

Otázka: Jak správně instalovat přepěťovou ochranu v domácnosti?

Instalace zahrnuje víceúrovňové zapojení svodičů, vyrovnání potenciálů a omezení indukčnosti vedení, doporučuje se odborná montáž.

Otázka: Jaké jsou hlavní příčiny přepětí v síti?

Hlavní příčiny jsou atmosférické přepětí způsobené blesky a spínací přepětí vznikající při provozních operacích.

Otázka: Jak přepětí ovlivňuje domácí spotřebiče?

Přepětí může poškodit elektroniku, zkrátit životnost spotřebičů jako lednice a způsobit ztrátu dat v paměťových zařízeních.

Otázka: Kde si stěžovat na škody způsobené přepětím?

Stížnosti lze podávat u distribučních společností jako ČEZ Distribuce, s doložením odborného posudku a dokumentace události.

Otázka: Jaké normy upravují přepěťovou ochranu?

Norma ČSN 33 2000-4-443 stanovuje limity přepětí a požadavky na instalaci svodičů v nízkonapěťových sítích.

Otázka: Co je to vyrovnání potenciálů?

Propojení všech vodivých částí objektu ke snížení rozdílů napětí, klíčové pro ochranu proti přepětí.

Otázka: Jaké jsou technické parametry svodičů přepětí?

Svodiče se dimenzují podle energie v joulech, která určuje jejich schopnost absorbovat přepětí bez poškození.

Otázka: Jak přepětí ovlivňuje obnovitelné zdroje energie?

Přepětí může poškodit solární panely a větrné turbíny, proto je nutná specializovaná přepěťová ochrana těchto zařízení.

Otázka: Jaká je funkce přepěťové ochrany?

Funkcí je snížit nebezpečné přepětí na bezpečnou úroveň a chránit zařízení před poškozením.

Otázka: Jaká jsou rizika nesprávné instalace přepěťové ochrany?

Nesprávná instalace může vést k neúčinné ochraně, zvýšenému riziku poškození zařízení a bezpečnostním hrozbám.

Otázka: Jak často je třeba kontrolovat přepěťové ochrany?

Doporučuje se pravidelná kontrola alespoň jednou za rok nebo po větších bouřkách a poruchách sítě.

Jak přepětí ovlivňuje spotřebiče a zařízení v domácnosti

Přepětí představuje krátkodobý nárůst napětí v elektrické instalaci nad jmenovitou hodnotu 230 V, který může dosahovat několika stovek až desítek tisíc voltů. Nejčastěji se vyskytuje jako bleskové přepětí způsobené úderem blesku do vedení nebo jeho blízkosti, kdy proud může dosáhnout až 25 kA ve vlně 10/350 μs. Spínací přepětí vznikají při zapínání a vypínání výkonných spotřebičů, jako jsou svářečky nebo okružní pily, a mají nižší energii, ale přesto mohou poškodit citlivou elektroniku. Přechodná přepětí trvají od nanosekund do milisekund, což stačí k okamžitému poškození elektronických součástek v počítačích, televizích nebo paměťových zařízeních, často vedoucímu k nenávratné ztrátě dat.

U běžných domácích spotřebičů, například lednic, praček či mikrovlnných trub, přepětí zkracuje životnost elektronických modulů a může vyvolat poruchy vyžadující nákladnou opravu nebo výměnu. Poruchy v rozvodné síti, kdy na jedné fázi prudce stoupne napětí a na jiné klesne, mohou přetrvávat i několik sekund, což představuje další riziko pro stabilitu zařízení.

Co způsobuje přepětí v elektroinstalaci a jak tomu předcházet

• Instalace svodičů přepětí třídy B v hlavním rozvaděči, které snižují bleskové přepětí z přibližně 6 kV na 4 kV
• Doplnění ochrany svodiči třídy C v podružných rozvaděčích, omezujícími přepětí na cca 2,5 kV
• Použití svodičů třídy D přímo u citlivých spotřebičů, které snižují přepětí pod 1,5 kV
• Pravidelná revize a údržba elektrické instalace podle ČSN 33 2000-4-443, která minimalizuje riziko vzniku vnitřních přepětí
• Vyrovnání potenciálů propojením všech kovových částí objektu, čímž se zabraňuje nebezpečným napěťovým rozdílům
• Omezení indukčnosti vedení zkrácením délek kabelů a paralelním zapojením svodových drah pro snížení indukovaných přepětí
• Použití stabilizátorů napětí u citlivých zařízení a vyhýbání se přetěžování zásuvek

Častá chyba: Nedostatečné dimenzování nebo absence svodičů přepětí vede k selhání ochrany a následnému poškození spotřebičů.

Pro koho se ochrana hodí: Ochrana je nezbytná pro domácnosti s drahými elektronickými zařízeními a spotřebiči, jako jsou televize, počítače, kotle nebo chladničky. Pro jednoduché domácnosti s minimem elektroniky může být investice méně efektivní, pokud nemají zvýšené riziko bleskových úderů nebo nestabilní síť.

Správná kombinace těchto opatření výrazně snižuje riziko poškození zařízení, minimalizuje výpadky a prodlužuje životnost domácích spotřebičů i elektroniky.

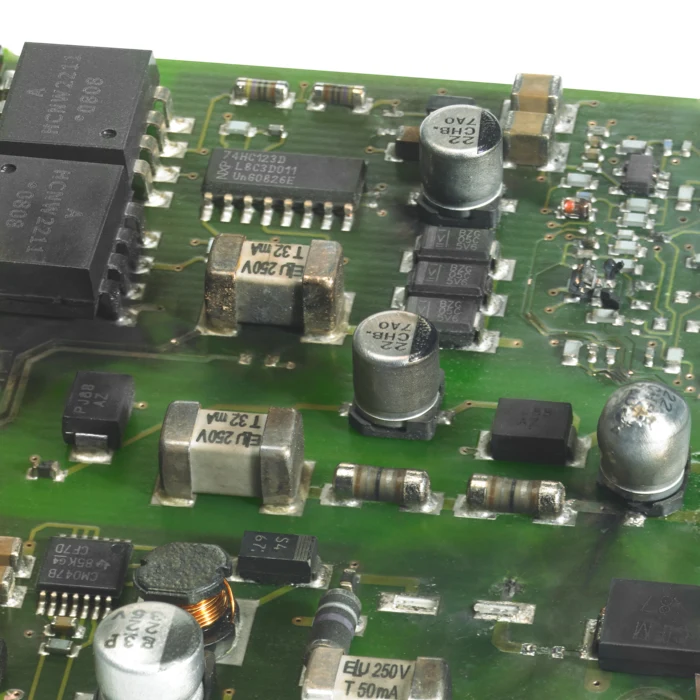

Jak fungují přepěťové ochrany a jaké jsou jejich typy

Přepěťové ochrany představují klíčový prvek ochrany elektrických instalací a spotřebičů před škodlivými následky bleskového a spínacího přepětí. Jejich hlavním úkolem je snížit nadměrné napětí na bezpečnou úroveň, čímž zabraňují poškození zařízení. Níže popisuji princip jejich fungování, rozdělení do tříd a základní technické parametry.

Princip působení přepěťových ochran

Přepěťové ochrany pracují na principu rychlého snížení impedance, jakmile napětí v síti překročí určitou mezní hodnotu. Varistor, často používaný v ochranách, výrazně snižuje odpor při přepětí a umožňuje tak odvod nadbytečné energie. Jiskřiště funguje jako přepěťový spínač – při dosažení určitého napětí vytvoří elektrický oblouk, který okamžitě přepětí uzemní. Supresorové diody zase velmi rychle omezují přepětí na definovanou hodnotu bez mechanického opotřebení.

Klasifikace přepěťových ochran podle tříd

Přepěťové ochrany se dělí do čtyř tříd podle umístění v rozvodu a účelu ochrany:

Svodiče třídy B až D pracují postupně, aby přepětí bylo spolehlivě eliminováno a zařízení zůstala chráněna.

Technické parametry svodičů přepětí

Správné dimenzování svodičů přepětí zahrnuje určení jejich schopnosti absorbovat energii, která se obvykle udává v joulech. Dále je podstatná maximální proudová zatížitelnost a rychlost reakce na přepětí. Tyto parametry zajistí, že ochrana vydrží běžné i extrémní přepětí bez poruchy.

Tip: Častou chybou je použití svodičů s nedostatečnou energií, což může vést k jejich selhání při bleskovém přepětí. Proto je třeba vždy přizpůsobit ochranu konkrétní elektrické instalaci a typu zařízení.

• Svodiče zajišťují ochranu proti bleskovému i spínacímu přepětí
• Výběr třídy přepěťové ochrany závisí na místě instalace a požadavcích na úroveň ochrany
• Správná instalace a dimenzování prodlužují životnost chráněných spotřebičů

Přepěťová ochrana tak tvoří nezbytnou bariéru mezi riziky v elektrické síti a bezpečným provozem Vašich zařízení.

Jak správně instalovat přepěťovou ochranu v domácnosti

Správná instalace přepěťové ochrany v domácnosti vyžaduje dodržení několika zásadních kroků, které zajistí maximální účinnost ochrany spotřebičů před bleskovým i spínacím přepětím. Klíčové jsou vyrovnání potenciálů a minimalizace indukčnosti vedení, což spolu s použitím vhodných svodičů přepětí tvoří základ bezpečné elektrické instalace.

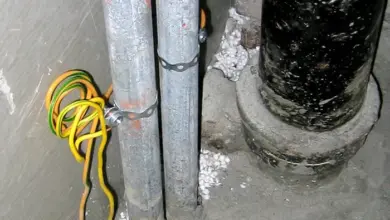

Vyrovnání potenciálů v instalaci

Vyrovnání potenciálů znamená propojení všech vodičů a kovových částí elektrické instalace tak, aby se minimalizovaly nebezpečné rozdíly napětí. Pro citlivá zařízení se často používá mřížové vyrovnání potenciálů, které vytváří síť propojení vedoucích k jednotnému potenciálu. Tento způsob výrazně snižuje riziko poškození spotřebičů bleskovým přepětím a zvyšuje bezpečnost celé instalace.

Omezení indukčnosti vedení

Indukčnost vedení způsobuje vznik indukovaného přepětí, které může poškodit elektrická zařízení. Snížení indukčnosti se dosahuje zkrácením kabelů a paralelním zapojením vodičů, čímž se omezí délka smyček v instalaci. Tento princip podporuje efektivní fungování svodičů přepětí a zvyšuje spolehlivost ochrany proti přepětí v domácí elektrické síti.

1. Posouzení elektrické instalace – ověřte kompatibilitu s ČSN 33 2000-4-443 a možnost připojení svodičů přepětí.
2. Instalace hlavního svodiče přepětí – umístěte jej co nejblíže hlavnímu rozvaděči.
3. Vyrovnání potenciálů – propojte všechny kovové části a vodiče pomocí mřížového systému.
4. Omezení indukčnosti vedení – zkraťte kabely a využijte paralelní zapojení vodičů ke snížení indukovaného přepětí.
5. Kontrola funkčnosti – ověřte správné zapojení a připojení ochranných prvků.

Tip: Při instalaci přepěťové ochrany doporučuji konzultovat postup s kvalifikovaným elektrikářem, protože nesprávné vyrovnání potenciálů nebo nevhodné zapojení svodičů může snížit ochranu a zvýšit riziko škod.

Normy, legislativa a řešení škod způsobených přepětím

Normy a legislativa jsou zásadní v ochraně elektrických zařízení před přepětím. Správné pochopení platných předpisů a postupů při reklamaci škod pomáhá efektivně řešit problémy způsobené přepětím v síti.

Norma ČSN a maximální přípustné přepětí v objektu

Norma ČSN 33 2000-4-443 stanovuje maximální hodnotu přepětí na vstupu objektu na 6 kV. Tento limit je zásadní pro návrh elektrické instalace a instalaci svodičů přepětí, které zajišťují ochranu spotřebičů před bleskovým a spínacím přepětím. Dodržení této normy minimalizuje riziko poškození zařízení a zajišťuje bezpečný provoz elektrických systémů.

Postup při reklamaci škody způsobené přepětím u distributorů

Při vzniku škody v důsledku přepětí je možné uplatnit náhradu škody u distribučních společností, například u ČEZ. Pro podání reklamace je nezbytné:

• zajistit odborný posudek potvrzující příčinu škody přepětím
• kontaktovat příslušného distributora elektřiny a podat reklamaci
• doložit dokumentaci o poškozených zařízeních a posudek

Distributor posoudí nárok a v případě prokázání příčiny přepětí může být vyplacena náhrada. Tento postup je klíčový pro ochranu vašich investic do elektrických spotřebičů a instalace.

Tip: Přepěťová ochrana by měla být v každé domácnosti standardem, zejména v oblastech s častými bleskovými přepětími nebo kolísáním napětí v síti ČEZ.

Jak přepětí ovlivňuje obnovitelné zdroje energie a jejich ochrana

Přepětí v elektrické síti, zejména bleskové a spínací přepětí, může způsobit vážné poškození solárních panelů a větrných turbín, které jsou klíčovými obnovitelnými zdroji energie. Tyto zdroje vyžadují specializovanou přepěťovou ochranu zahrnující svodiče přepětí instalované přímo v elektrické instalaci. Správná ochrana spotřebičů včetně obnovitelných zdrojů minimalizuje riziko poruch a nákladných oprav. Porozumění tomu, jak přepětí vzniká v elektrické síti a jak se mu bránit, je zásadní pro dlouhodobou spolehlivost těchto moderních technologií.

Časté dotazy (FAQ) k přepětí v elektrické síti

Otázka: Co způsobuje přepětí v elektrické síti?

Přepětí v elektrické síti vzniká hlavně vlivem bleskových úderů s proudy až 25 kA a spínacích jevů v rozvodné síti, které generují proudy kolem 5 kA. Tyto jevy vedou k náhlému nárůstu napětí, který může poškodit elektrická zařízení.

Otázka: Jak přepětí vzniká a jak se mu bránit?

Přepětí vzniká při atmosférických výbojích a provozních spínacích akcích, které způsobují krátkodobé zvýšení napětí. Ochrana spočívá v instalaci přepěťových ochran a správném vyrovnání potenciálů ve vaší elektrické instalaci.

Otázka: Jaký je princip působení přepěťové ochrany?

Přepěťové ochrany snižují nebezpečné napětí pomocí svodičů přepětí, které při překročení nastavené hranice rychle odvádějí přebytečnou energii do země, čímž chrání spotřebiče před poškozením.

Otázka: Jaké jsou druhy přepěťových ochran a kdy je použít?

Existují čtyři třídy ochran (A, B, C, D) podle umístění a účelu, přičemž třída B se používá u přípojky, třída C v rozvaděči a třída D pro citlivé spotřebiče. Správná kombinace zajišťuje efektivní ochranu celé instalace.

Otázka: Jak správně instalovat přepěťovou ochranu v domácí elektrické síti?

Instalace vyžaduje víceúrovňové zapojení svodičů, minimalizaci délky kabelů a vyrovnání potenciálů. Doporučuje se odborná montáž podle normy ČSN 33 2000-4-443 pro maximální účinnost a bezpečnost.

Otázka: Jak přepětí ovlivňuje domácí spotřebiče?

Přepětí může poškodit elektroniku, zkrátit životnost zařízení jako lednice, televize či počítače a způsobit ztrátu dat v paměťových zařízeních. Ochrana spotřebičů je proto nezbytná.

Otázka: Jaké jsou hlavní příčiny přepětí v elektrické síti a možnosti ochrany?

Hlavní příčiny jsou bleskové přepětí a spínací přepětí vznikající při provozních změnách. Možnosti ochrany zahrnují instalaci svodičů přepětí, vyrovnání potenciálů a pravidelnou kontrolu ochrany.

Otázka: Kde si stěžovat na přepětí v síti?

Stížnosti na škody způsobené přepětím se podávají u distribučních společností jako ČEZ Distribuce. Je nutné doložit odborný posudek a dokumentaci k události pro náhradu škody.

Otázka: Jaké normy upravují přepěťovou ochranu?

Norma ČSN 33 2000-4-443 stanovuje technické požadavky na přepěťové ochrany v nízkonapěťových elektrických instalacích a limity přepětí pro bezpečný provoz.

Otázka: Co je to vyrovnání potenciálů a proč je důležité?

Vyrovnání potenciálů propojuje všechny vodivé části objektu, aby nedocházelo k nebezpečným rozdílům napětí, což je klíčové pro účinnou ochranu proti přepětí.

Otázka: Jaké jsou technické parametry svodičů přepětí?

Svodiče se hodnotí podle maximální energie v joulech, kterou mohou absorbovat bez poškození, a podle spínacího napětí, při kterém začínají fungovat.

Otázka: Jak přepětí ovlivňuje obnovitelné zdroje energie?

Přepětí může způsobit vážné škody na solárních panelech a větrných turbínách, proto je nutná specializovaná přepěťová ochrana těchto systémů.

Otázka: Jaká je funkce přepěťové ochrany?

Funkcí je rychle snížit přepětí na bezpečnou úroveň, aby nedošlo k poškození elektrických zařízení a instalace.

Otázka: Jaká jsou rizika nesprávné instalace přepěťové ochrany?

Nesprávná instalace může vést k neúčinné ochraně, zvýšenému riziku poškození zařízení i ohrožení bezpečnosti uživatelů.

Otázka: Jak často je třeba kontrolovat přepěťové ochrany?

Kontrola by měla probíhat minimálně jednou ročně a vždy po silných bouřkách nebo poruchách sítě, aby byla zajištěna spolehlivost ochrany.
