Jak správně číst a porozumět rozměrům potrubí pro instalace
Porozumění rozměrům potrubí je klíčové pro správný výběr a montáž v každém projektu. Základ tvoří značení DN, palcové označení a přesné údaje o vnějším průměru a tloušťce stěny potrubí, které určují jeho vhodnost pro konkrétní použití. Správná interpretace těchto parametrů pomůže předejít chybám a zajistí bezpečný a efektivní provoz.
📊 Klíčová fakta
- Palec (inch) má velikost 25,4 mm, ale u ocelových trubek je vnější průměr větší, např. 1″ má cca 33,7 mm.
- Jmenovitá světlost DN označuje orientační světlost v milimetrech, nikoli přesný průměr.
- Vztah vnějšího průměru a DN je Ø = DN + 2 × tloušťka stěny potrubí.
- Plastové potrubí označuje DN podle vnějšího průměru, kanalizační DN nemusí odpovídat ocelovým standardům.
- Tlak vody v potrubí se udává v barech, např. záchody se splachovačem vyžadují až 1,5 bar.
Jak správně číst základní označení potrubí (DN, palce, mm)
Rozměry potrubí jak číst začíná pochopením základních jednotek a označení. Palec je přesně 25,4 mm, avšak u ocelových potrubí představuje 1 palec vnější průměr trubky 33,7 mm kvůli tloušťce stěny potrubí a konstrukci. DN (diametr nominální) označuje jmenovitou světlost potrubí v milimetrech, tedy přibližný vnitřní průměr, který neodpovídá přesnému rozměru trubky.
Pro lepší přehlednost platí:
- Palcové označení se používá zejména u kovových trubek a vyjadřuje vnější průměr s přihlédnutím k tloušťce stěny.
- DN značí jmenovitou světlost, tedy aproximaci vnitřního průměru, často nevyjadřuje reálný rozměr.
- Milimetry se používají jako přesná jednotka pro měření vnějšího či vnitřního průměru potrubí.
| Označení | Význam | Příklad (ocelové potrubí) |
|---|---|---|
| 1 palec | 25,4 mm (teoretická délka) | Vnější průměr 33,7 mm |
| DN 25 | Jmenovitá světlost 25 mm | Vnitřní průměr cca 25 mm |
| mm | Přesný rozměr v milimetrech | Tloušťka stěny, průměr |
Tip: Pro vodoměr a další instalace se vždy řiďte převodní tabulkou DN na palce a skutečnými rozměry, aby instalace správně seděla. Častá chyba je zaměňování DN za skutečný vnější průměr potrubí, což vede k nesprávnému výběru příslušenství.
Rozdíly v rozměrech podle materiálu potrubí (ocel, plast, měď, nerez)
Rozměry potrubí jak číst závisí výrazně na materiálu, ze kterého jsou trubky vyrobeny. U ocelových potrubí se běžně používá palcové označení, které odkazuje na vnitřní průměr trubky v palcích, přičemž skutečný vnější průměr je větší kvůli tloušťce stěny potrubí. Například DN 50 odpovídá přibližně 2 palcům. Plastové potrubí označuje DN podle vnějšího průměru v milimetrech, což usnadňuje přesné měření a montáž. Měděné trubky mají rozměry přímo v milimetrech, typicky 15, 18, 22 a 28 mm, což je praktické při instalaci vodoměru nebo jiných armatur. Nerezové trubky se značí obdobně jako ocelové, často s palcovým označením, ale liší se dodatečnými normami a tloušťkou stěny.
| Materiál potrubí | Způsob značení | Měřená hodnota | Poznámka |
|---|---|---|---|
| Ocelové | Palcové označení (DN) | Vnitřní průměr v palcích | Potřebná převodní tabulka DN na palce |
| Plastové | DN v milimetrech | Vnější průměr v mm | Přesnější výběr podle vnějšího rozměru |
| Měděné | Milimetry | Vnější průměr v mm | Standardní velikosti 15-28 mm |
| Nerezové | Palcové označení + normy | Vnitřní průměr + tloušťka stěny | Vyšší odolnost, specifické normy |
Tip: Při čtení rozměrů potrubí je klíčové rozlišovat, zda je uveden vnější nebo vnitřní průměr, protože to ovlivňuje kompatibilitu s armaturami a vodoměrem. Pro správný výběr potrubí podle jeho materiálu doporučuji vždy zkontrolovat technické listy výrobce.
Jak vypočítat vnitřní a vnější průměr potrubí včetně tloušťky stěny
Pro správné čtení a porozumění rozměrům potrubí je klíčové přesně změřit tloušťku stěny a podle ní vypočítat vnitřní a vnější průměr. Tyto hodnoty výrazně ovlivňují volbu potrubí podle DN a jeho palcového označení, což se často využívá například při instalaci vodoměru nebo jiných armatur.
Jak změřit tloušťku stěny potrubí správně
Pro přesné určení tloušťky stěny potrubí použijte posuvné měřítko nebo mikrometr s přesností na desetiny milimetru. Postupujte takto:
- Vyberte místo měření – ideálně bez koroze nebo poškození.
- Umístěte nástroj kolmo na stěnu potrubí.
- Změřte tloušťku stěny na několika místech a určete průměrnou hodnotu.
Tato přesnost pomůže správně určit rozměry potrubí a vyvarovat se chyb při montáži.
Jak vypočítat vnější a vnitřní průměr potrubí
Vnější průměr potrubí se vypočítá podle vzorce:
Ø = DN + 2 × tloušťka stěny.
Například pro potrubí s DN 50 mm a tloušťkou stěny 3 mm bude vnější průměr 56 mm. Vnitřní průměr je pak DN, tedy 50 mm. Tento výpočet je zásadní pro správný výběr potrubí, zvláště při přechodu na palcové označení nebo při použití převodní tabulky DN na palce.
Tip: Častá chyba je nebrat v úvahu variabilitu tloušťky stěny, což vede k nesprávnému určení vnějšího průměru a problémům s kompatibilitou.
Převodní tabulky DN a palců pro různé typy potrubí
Převodní tabulka DN a palce pomáhá správně číst a interpretovat označení potrubí podle jeho rozměrů. DN (diametr nominální) označuje přibližný vnitřní průměr potrubí v milimetrech, který má svůj pevný převod na palcové označení. Například DN25 odpovídá 1 palci, což znamená vnější průměr potrubí přibližně 33,7 mm u ocelových trubek podle normy EN 10255. Tato převodní tabulka usnadňuje výběr správného rozměru potrubí nejen pro ocelové, ale i plastové a měděné trubky, které mají své běžné palcové rozměry.
Pro správný výběr a montáž vodoměru či dalších armatur je nezbytné znát nejen DN, ale také tloušťku stěny potrubí a celkový vnější průměr.
Převodní tabulka DN a palce pro ocelové trubky (EN 10255)
| DN (mm) | Palcové označení | Vnější průměr (mm) |
|---|---|---|
| 15 | 1/2″ | 21,3 |
| 25 | 1″ | 33,7 |
| 50 | 2″ | 60,3 |
Tip: Správné čtení a interpretace rozměrů potrubí podle převodní tabulky DN na palce výrazně zjednodušuje instalaci a zamezuje chybám při výběru kompatibilních dílů.
Tlakové parametry a jejich vliv na výběr potrubí
Tlak vody patří k nejdůležitějším parametrům, které ovlivňují volbu vhodného potrubí a jeho rozměrů. Porozumění tlakovým hodnotám v barech pomáhá správně číst a interpretovat označení potrubí a vyhnout se poškození instalace.
Jak tlak ovlivňuje životnost potrubí
Vyšší tlak vody zvyšuje opotřebení potrubí, což může zkrátit jeho životnost. Například záchody s nádrží vyžadují tlak kolem 0,3 baru, zatímco systémy se splachovacími ventily potřebují až 1,5 baru. Přetížení materiálu tlakem nad jeho hranici zvyšuje riziko prasknutí nebo úniku.
Tlakové normy a doporučení
Domácí instalace obvykle pracují s tlakem vody mezi 0,3 až 6 bary v závislosti na typu zařízení a materiálu potrubí. Hydraulické normy stanovují maximální tlak i doporučenou tloušťku stěny potrubí podle DN (vnitřního průměru). Při výběru je vhodné zohlednit:
- vnější průměr potrubí a jeho tloušťku stěny
- převodní tabulku DN na palce pro správnou kompatibilitu s vodoměrem
- doporučený tlak pro daný materiál a aplikaci
Nesprávný výběr rozměrů potrubí podle těchto parametrů vede k poškození systému a ztrátám vody.
Normy a standardy (EN, DIN, ISO) pro označování potrubí
Normy a standardy jsou klíčové pro správné čtení a interpretaci rozměrů potrubí. Pomáhají zajistit kompatibilitu dílů a usnadňují výběr vhodného materiálu podle technických parametrů, jako jsou DN, tloušťka stěny potrubí či vnější průměr potrubí.
Norma EN 10255
Norma EN 10255 specifikuje požadavky na ocelové trubky používané v instalacích, včetně rozměrů a mechanických vlastností. Součástí normy je převodní tabulka DN na palce, která umožňuje snadné porozumění palcovému označení. Díky této normě lze přesně určit rozměry potrubí a jeho vhodnost pro instalaci vodoměru či jiných zařízení.
Norma DIN
Norma DIN doplňuje EN 10255 a upravuje detaily rozměrů a tolerance ocelových trubek. Je uznávaná v České republice a pomáhá upřesnit technické parametry podle evropských standardů.
Norma ISO
ISO zajišťuje mezinárodní standardizaci normy potrubí, čímž umožňuje jednotné označování a rozměrové specifikace po celém světě. Díky ní lze snadno číst a interpretovat rozměry potrubí bez ohledu na výrobce či region.
- Tip: Návod čtení rozměrů potrubí vždy začínejte kontrolou normy, podle které je potrubí vyrobeno, abyste správně porozuměli DN a dalším rozměrům.

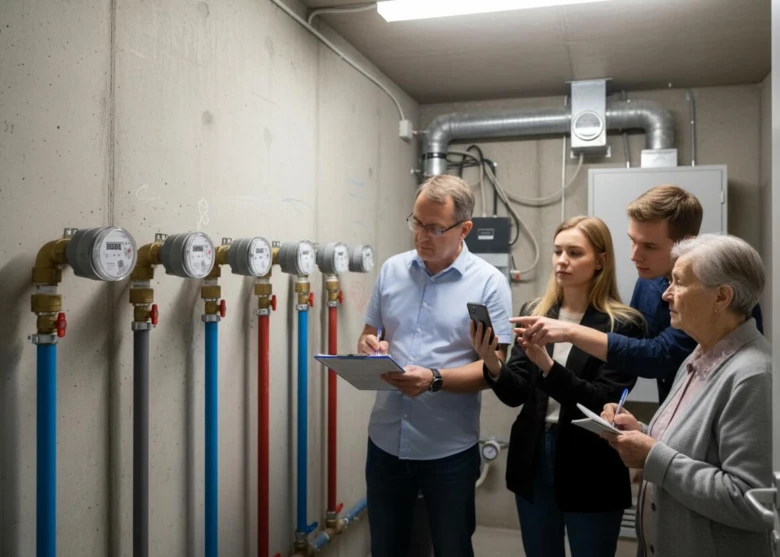

Čtení a interpretace rozměrů vodoměrů a digitálních měřicích systémů
Jak číst starší analogové vodoměry
Starší vodoměry zobrazují spotřebu vody pomocí číselných válců a ciferníků s ručičkami. Pro odečet zaznamenáte pouze celá čísla v metrech krychlových (m³), která jsou viditelná na hlavním číselníku. Číselný válec ukazuje průběžnou spotřebu, přičemž desetinná místa (litry či decilitry) se neuvádějí do oficiální evidence. Při odečtu je nutné pečlivě sledovat přechod mezi jednotlivými čísly, aby nedošlo k chybě v zaznamenání hodnoty.
Jak interpretovat údaje z digitálních vodoměrů
Digitální vodoměry zobrazují spotřebu vody s přesností na desetinná místa, obvykle až do tisícin m³, což umožňuje detailní sledování spotřeby. Tyto přístroje často disponují funkcí dálkového odečtu, která eliminuje potřebu fyzické kontroly. Pro správné zaznamenávání údajů je důležité evidovat celá čísla před desetinnou čárkou, protože úřady podle zákona č. 274/2001 Sb. vyžadují právě tyto hodnoty pro oficiální vyúčtování.
Tip: Pro správné čtení a interpretaci vodoměru doporučuji ověřit, zda je uveden vnější průměr potrubí a tloušťka stěny podle EN normy, protože tyto parametry ovlivňují kompatibilitu a přesnost instalace měřicího zařízení. Použití převodní tabulky DN na palce pomáhá správně zvolit vodoměr odpovídající průměru vašich trubek.
- Vodoměr udává spotřebu vody v metrech krychlových (m³).
- Digitální měřicí systém zobrazuje spotřebu v m³ včetně desetinných míst (desetiny, setiny, tisíciny).
- Úřady zaznamenávají pouze celá čísla spotřeby před desetinnou čárkou (černě podbarvená čísla).
Správné čtení a interpretace údajů z vodoměrů zajišťuje přesné vyúčtování a efektivní kontrolu spotřeby vody, což je nezbytné pro správnou správu vodovodního systému.
Časté dotazy
Jaký je rozdíl mezi DN a palcovým označením potrubí?
DN označuje jmenovitý průměr v milimetrech, palec je jednotka 25,4 mm, ale u ocelových trubek má 1″ vnější průměr cca 33,7 mm.
Jak se správně měří tloušťka stěny potrubí?
Použijte posuvné měřítko nebo mikrometr k měření tloušťky stěny s přesností na desetiny milimetru.
Proč se plastové potrubí označuje jinak než ocelové?
Plastové trubky mají DN podle vnějšího průměru v mm, zatímco ocelové používají palcové označení s převody.
Jak číst údaje z digitálních vodoměrů?
Digitální vodoměry zobrazují spotřebu v m³ včetně desetinných míst a umožňují dálkový odečet.
Jaký tlak musí vydržet potrubí v domácí instalaci?
Typický tlak je mezi 0,3 až 1,5 bar, například záchody se splachovacím ventilem potřebují až 1,5 bar.
Co znamená označení DN25 u potrubí?
DN25 odpovídá přibližně 1 palci, což má vnější průměr cca 33,7 mm u ocelových trubek.
Jak se vypočítá vnější průměr potrubí?
Vnější průměr se rovná DN plus dvojnásobek tloušťky stěny potrubí: Ø = DN + 2 × tloušťka stěny.
Jak poznat správný průměr trubky pro vodovodní instalaci?
Použijte převodní tabulky DN a palců a zohledněte materiál potrubí, např. plastové trubky mají rozměry v mm.
Proč je důležité správně číst rozměry potrubí?
Nesprávný výběr rozměrů může vést k poškození systému a snížení životnosti potrubí.
Jaké normy platí pro označování potrubí v ČR?
Platí hlavně normy EN 10255, DIN a ISO, které určují rozměry a převodní tabulky DN na palce.
Jak spočítat spád potrubí pro správný odtok?
Spád potrubí se obvykle počítá jako pokles 1-3 cm na každý metr délky potrubí, což zajišťuje správný odtok kapalin bez zadržování.
Jak se měří vnitřní průměr trubky u plastového potrubí?
Vnitřní průměr se měří pomocí posuvného měřítka přímo na vnitřním okraji trubky, přičemž přesnost by měla být na 0,1 mm.
Jaké jsou standardní značení trubek podle materiálu?
Plastové trubky se označují zkratkou PPR nebo PVC, ocelové trubky mají označení podle normy EN 10255, což pomáhá určit jejich použití a parametry.
Jak určit správný průměr trubky pro vodovodní instalaci v domácnosti?
Pro běžnou domácí instalaci se používá průměr DN 20 nebo DN 25, což odpovídá vnějším průměrům 26 mm a 32 mm.
Jak se převádí označení DN na milimetry u různých typů potrubí?
Označení DN (Diameter Nominal) udává přibližný vnitřní průměr v milimetrech, například DN 50 odpovídá přibližně 50 mm vnitřního průměru, ale přesné rozměry se liší dle materiálu a normy.
