Jak správně připojit měděné trubky krok za krokem
Připojení měděných trubek vyžaduje přesnost a správnou techniku, aby spoje byly pevné a bezpečné. Zvládnete řezání, ohýbání i pájení měděných trubek podle jasného postupu, který zajistí dlouhou životnost instalace. Poradím vám, jak postupovat krok za krokem a vyvarovat se běžných chyb.
💡 Důležité na úvod
- Měděné trubky se vyrábějí z elektrolyticky čisté mědi (99,9 % Cu) v průměrech od 8 do 28 mm.
- Pro správné připojení je nezbytné řezat trubky kolmo a odstranit otřepy pilníkem nebo odhrotovačem.
- Měkké pájení se používá do průměru DN 28 s maximální teplotou tání pájky pod 450 °C, tvrdé pájení nad tuto teplotu.
- Tlakové spoje umožňují snížit náklady na montáž až o 60 % oproti pájení a svařování.
- Při pájení se nesmí spoj ochlazovat vodou, aby nedošlo k prasknutí spoje.
Jak správně připravit měděné trubky na spojování
Příprava měděných trubek na spojování začíná přesným řezáním speciální řezačkou, která zajistí rovný a čistý řez odpovídající průměru trubky. Následně je nutné odstranit otřepy a správně kalibrovat štěrbinu spoje podle DN, což zaručí pevné a těsné pájení nebo lisování. Tyto kroky jsou základem pro správné připojení měděných trubek na topení i jiné instalace.
Jak správně řezat měděné trubky pro spojování
Měděné trubky se řežou pomocí řezaček určených pro průměry od 8 do 28 mm, například Milwaukee C12 PC nebo Festa 22 mm. Řez musí být kolmý k ose trubky, protože šikmý řez způsobuje netěsnosti a komplikace při pájení měděných trubek. Řezačka trubek umožňuje rovnoměrný tlak a hladký řez bez deformace materiálu, což je klíčové pro kvalitní spoj. Při řezání se doporučuje pevně fixovat trubku, aby se zabránilo posunu a poškození povrchu. Řezání měděných trubek správným nástrojem významně usnadní další kroky při spojování.
Odstraňování otřepů a kalibrace štěrbiny
Po řezání je nezbytné odstranit otřepy z vnitřní i vnější hrany trubky pilníkem nebo odhrotovačem, aby se zabránilo poškození těsnicího materiálu a usnadnilo nasazení spoje. Kalibrace štěrbiny spoje podle DN průměru trubky například DN 6-18 mm vyžaduje nastavení na 0,02-0,20 mm, což zajistí správnou šířku spoje pro efektivní pájení nebo lisování. Nedostatečná kalibrace často vede k netěsnostem nebo slabému spoji. Pro správné připojení měděných trubek na topení krok za krokem je tedy odstranění otřepů a kalibrace nezbytným postupem.
- Výběr řezačky – použijte speciální řezačku pro měděné trubky odpovídajícího průměru
- Řezání trubky – proveďte kolmý a čistý řez bez deformací
- Odstranění otřepů – použijte pilník nebo odhrotovač k očištění hran
- Kalibrace štěrbiny – upravte průměr spoje podle DN, aby spoj správně seděl
Tip: Častá chyba je nedostatečné odstranění otřepů, které může způsobit netěsnosti nebo poškození tavidla na měď při pájení. Dodržení přesné kalibrace je klíčové pro bezpečné a trvanlivé spoje.
Krok za krokem návod na pájení měděných trubek
Pájení měděných trubek vyžaduje přesný postup od výběru správného tavidla až po kontrolu chladnutí spoje. Následující návod vám krok za krokem ukáže, jak správně spojit měděné trubky bezpečně a efektivně.
Výběr tavidla
Pro měkké pájení, které probíhá při teplotě pod 450 °C, se používají tavidla na bázi křemičitanu draselného, která usnadňují tok pájky bez poškození materiálu. Tvrdé pájení vyžaduje tavidlo odolné vůči vyšším teplotám nad 450 °C, například fosforečnanové nebo boritano-boridové složení. Správný výběr tavidla na měď podporuje kapilární zatékání pájky do spoje a zajišťuje pevnost spoje. Pro topné rozvody se doporučuje tvrdé pájení kvůli vyšší mechanické odolnosti.
Příprava a čištění spojů
Před pájením je nutné pečlivě očistit konce měděných trubek. Použijte smirkový papír s jemnou zrnitostí pro odstranění oxidační vrstvy a znečištění. Následně použijte ocelový kartáč, kterým mechanicky vyčistíte vnitřní plochu fitinku i vnější povrch trubky. Čistý povrch umožní lepší přilnutí tavidla a zlepší kapilární zatékání pájky. Čisté spoje výrazně snižují riziko vzniku netěsností.
Postup pájení
- Připravení spoje – očistěné trubky a fitinky složte těsně k sobě bez vůle
- Nanesení tavidla – rovnoměrně potřete spoje tavidlem pro měď, které usnadní tok pájky
- Ohřev plynovým hořákem – směrujte plamen rovnoměrně na spoj, dokud nedosáhne požadované teploty (pod 450 °C pro měkké, nad 450 °C pro tvrdé pájení)
- Aplikace pájky – přiložte pájku ke spoji a nechte ji kapilárně zatéct do mezery, pájka má nižší teplotu tání než měděné trubky, proto se roztaví jako první
- Chladnutí spoje – nechte spoj volně chladnout bez ochlazování vodou, aby se předešlo prasklinám nebo oslabení spoje
Tip: Bezpečnost práce s hořákem vyžaduje použití ochranných brýlí a správnou ventilaci prostoru. Přehřívání spoje může poškodit měď a snížit pevnost spoje.
Tento návod na připojení měděných trubek krok za krokem pomáhá zabezpečit pevný a těsný spoj vhodný pro domácí instalace topení i vody.
Bezpečnostní postupy při práci s plynovým hořákem a nástroji
Bezpečnostní vybavení při práci s plynovým hořákem
Při práci s plynovým hořákem používejte ochranné rukavice z nehořlavého materiálu a bezpečnostní brýle s boční ochranou, které chrání oči před jiskrami a UV zářením vznikajícím při pájení měděných trubek. Mějte vždy po ruce hasicí přístroj s minimálním typem práškový ABC, schopný zasáhnout plameny vzniklé z otevřeného ohně. Ochranné pomůcky jsou povinné nejen při pájení, ale i při řezání nebo ohýbání měděných trubek, kde hrozí mechanické poranění nebo popálení.
Zajištění větrání a dodržování bezpečnostních pravidel
Pracovní prostor musí být zajištěn dostatečným přirozeným nebo nuceným větráním, aby se zabránilo hromadění hořlavých plynů a výparů tavidla vznikajících během pájení měděných trubek. Používejte hořák výhradně v prostorách bez hořlavých materiálů v dosahu minimálně 1,5 metru od plamene. Nikdy nepoužívejte plynový hořák v uzavřených, nevětraných místnostech. Udržujte pracovní místo uklizené a bez překážek, aby nedošlo k zakopnutí nebo převrhnutí hořáku, což by mohlo způsobit požár nebo úraz. Dodržujte předepsané bezpečnostní normy pro práci s otevřeným ohněm a pravidelně kontrolujte technický stav hořáku a přívod plynu.
Výhody a nevýhody různých metod spojování měděných trubek
Správné připojení měděných trubek zahrnuje několik metod, které se liší podle typu instalace, požadavků na tlak a teplotu i náročnosti montáže. Pro domácí instalace se často používá měkké pájení, které je vhodné pro trubky do průměru DN 28 a vyžaduje použití tavidla na měď a bezpečnost práce s hořákem. Tvrdé pájení pak snese vyšší teploty a tlaky, což je důležité například u topení nebo průmyslových aplikací.
Lisovací spoje měď představují moderní a rychlou alternativu, která zkracuje čas montáže až o 60 % oproti klasickému pájení. Montáž se provádí pomocí lisovacích kleští na měděné trubky, což eliminuje potřebu otevřeného ohně a snižuje riziko poškození trubek. Push-to-fit spoje umožňují spojení bez nářadí a jsou ideální pro rychlé opravy nebo instalace v omezených prostorech. Pro vysokotlaké aplikace je vhodné použít flangové spoje, které zajistí těsnost i při extrémních podmínkách.
Svařování měděných trubek se používá méně často kvůli náročnosti a ceně, ale nabízí vysokou pevnost spoje. Při všech metodách spoje je důležité správné řezání měděných trubek a ohýbání měděných trubek bez krabatění, aby se zabránilo oslabení materiálu.
| Metoda spojení | Výhody | Nevýhody |
|---|---|---|
| Měkké pájení | Nízké náklady, vhodné do DN 28 | Omezená odolnost vůči tlaku a teplotě |
| Tvrdé pájení | Vysoká odolnost proti teplotám a tlakům | Vyšší náročnost a potřeba hořáku |
| Lisovací spoje měď | Rychlá montáž, bez ohně, úspora času | Vyšší pořizovací cena spojek |
| Push-to-fit spoje | Montáž bez nářadí, rychlá a jednoduchá | Menší životnost, nevhodné do exteriéru |
| Flangové spoje | Vhodné pro vysokotlaké a průmyslové aplikace | Vyšší cena, složitější montáž |
Tip: Nejčastější chyby při spojování měděných trubek zahrnují nedostatečné očištění a odmastění povrchu před pájením a nesprávné použití tavidla na měď, což vede k netěsnostem.
Pro domácí instalace doporučuji lisovací a push-to-fit spoje pro jejich rychlost a bezpečnost, zatímco tvrdé pájení je vhodné pro trvalé řešení s vyššími nároky na odolnost. Svařování a flangové spoje využijete hlavně v průmyslu nebo specifických vysokotlakých systémech.
Jak správně ohýbat měděné trubky bez poškození
Ohýbání měděných trubek bez poškození vyžaduje správný postup a nástroje, které zabrání deformaci průřezu a krabatění. Měď je sice tvárný materiál, ale při nesprávném ohýbání může dojít k zploštění nebo prasklinám, což negativně ovlivní průtok a pevnost spoje.
Pro zachování integrity trubky doporučuji používat ohýbačku, která trubku ohýbá rovnoměrně bez nutnosti zahřívání. Pokud je třeba trubku ohřát, naplňte ji suchým pískem, který zabrání deformaci během ohřevu do tmavě červeného žáru. Tento postup podporuje správný tvar a prodlužuje životnost spojů, například při pájení měděných trubek nebo instalaci lisovacích spojů měď.
- Příprava trubky – očistěte a odměřte potřebný úsek před ohýbáním
- Naplnění pískem – zamezte vypadnutí písku oběma konci trubky
- Ohřev do tmavě červeného žáru – použijte hořák s dodržením bezpečnosti práce s hořákem
- Ohýbání pomocí ohýbačky nebo ručně – postupně ohýbejte trubku bez prudkých pohybů
- Kontrola tvaru – ověřte, že průřez není zdeformovaný či krabatý
Tip: Častá chyba je ohýbání měděných trubek bez pískové výplně při ohřevu, což vede k nepravidelnému zploštění. Tento postup je vhodný zejména pro průměry trubek nad 15 mm; u tenčích trubek se preferuje ohýbačka bez ohřevu.
Jak ohýbat měděné trubky bez krabatění
Použitím pískové výplně a správného ohřevu zabráníte poškození průřezu a zajistíte, že se měděné trubky spojí správně a bezpečně.

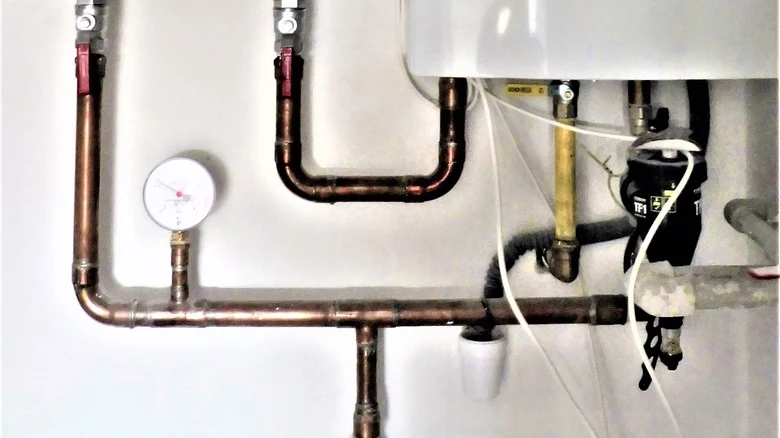

Údržba a prevence koroze měděných trubek
Měděné trubky jsou v topných a rozvodných systémech oblíbené díky své dlouhé životnosti, která přesahuje 50 let. Aby se minimalizovalo riziko koroze, je nezbytné pravidelně kontrolovat a ošetřovat jejich povrch. K ochraně před korozí se používá speciální povrchový nátěr Galvinol, který odolává teplotám až do 250 °C a zároveň zabraňuje chemickému poškození trubek.

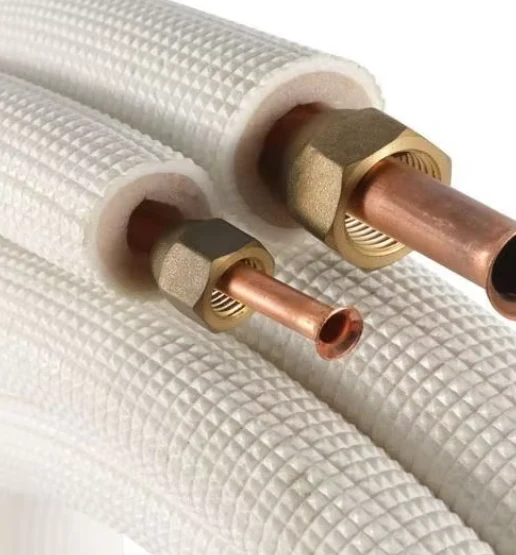

Tepelná izolace dále prodlužuje životnost měděných trubek tím, že snižuje tepelné ztráty a omezuje kondenzaci vlhkosti. Pro izolaci se osvědčily materiály jako Izotub nebo Mirelon, které jsou snadno aplikovatelné a vhodné pro různé průměry trubek. Kromě správného připojení měděných trubek je důležitá také bezpečnost práce s hořákem při pájení a údržba spoje použitím kvalitního tavidla na měď.
- Pravidelná vizuální kontrola povrchu trubek na známky koroze
- Aplikace ochranného nátěru Galvinol před instalací
- Použití tepelně izolačních materiálů jako Izotub či Mirelon
- Dodržování bezpečnostních pravidel při pájení měděných trubek
- Správné řezání a ohýbání měděných trubek bez poškození povrchu
Tip: Vyvarujte se časté chybě, kdy se trubky izolují bez předchozího ošetření povrchu – zvyšuje se tak riziko podizolované koroze, která se projeví až po několika letech. Pro koho je péče o měděné trubky nezbytná? Pro majitele domácností s instalacemi na bázi mědi i pro profesionální instalatéry, kteří chtějí zajistit dlouhodobou spolehlivost. Naopak u rozvodů s plastovými trubkami řešení koroze neplatí.
Časté dotazy o připojení měděných trubek
Otázka: Jak se správně spojují měděné trubky?
Měděné trubky se spojují pájením nebo lisováním; je nutné správně očistit konce, odstranit otřepy a aplikovat tavidlo na měď. Tvrdé pájení probíhá při teplotě nad 450 °C, měkké pájení pod touto hodnotou.
Otázka: Jaký průměr měděných trubek se používá na topení?
Běžné průměry jsou 15, 18, 22 a 28 mm; pro topení se používá polotvrdá měď v těchto rozměrech, což zajišťuje dostatečnou pevnost a průtok.
Otázka: Jak správně řezat měděné trubky?
Řez musí být kolmý a bez otřepů, používají se speciální řezačky, například Milwaukee C12 PC nebo FESTA 22 mm. Otřepy se odstraňují pilníkem nebo odhrotovačem pro lepší utěsnění spoje.
Otázka: Jak ohýbat měděné trubky bez poškození?
Trubky lze ohýbat pomocí ohýbačky nebo ohřevem do tmavě červeného žáru po naplnění pískem, což zabraňuje deformaci průřezu a vzniku krabatění.
Otázka: Jaké nástroje potřebuji k připojení měděných trubek?
Nezbytné jsou řezačka trubek, pilník nebo odhrotovač, kalibrátor, plynový hořák, tavidlo, pájka a ochranné pomůcky jako rukavice a brýle.
Otázka: Co je to tavidlo a jak ho vybrat?
Tavidlo podporuje kapilární zatékání pájky do spoje. Pro měkké pájení se používá jiné složení než pro tvrdé, proto vyberte tavidlo přesně podle typu pájení.
Otázka: Jaká je správná šířka štěrbiny mezi trubkami při pájení?
Pro DN 6-18 mm je doporučená šířka 0,02-0,20 mm, u DN 22-28 mm pak 0,02-0,24 mm, což zajišťuje správné zatékání pájky.
Otázka: Jaké jsou bezpečnostní zásady při práci s plynovým hořákem?
Používejte ochranné rukavice a brýle, zajistěte dostatečné větrání a mějte po ruce hasicí přístroj. Nedodržení těchto pravidel může vést k popáleninám nebo požáru.
Otázka: Jak dlouho vydrží měděné trubky?
Životnost měděných trubek přesahuje 50 let při správné instalaci a pravidelné údržbě, včetně kontroly izolace a odvzdušnění.
Otázka: Lze měděné trubky spojit bez pájení?
Ano, lisovací spoje měď umožňují rychlé spojení bez pájení, což zkracuje montážní čas a eliminuje potřebu práce s otevřeným plamenem.
Otázka: Jaké jsou výhody použití lisovacích spojů u měděných trubek?
Lisovací spoje šetří až 50 % času montáže, jsou bezpečné a vhodné pro instalace s omezeným přístupem k ohni nebo tam, kde není možné používat hořák.
Otázka: Jak předcházet korozi měděných trubek v topných systémech?
Pravidelné odvzdušnění a použití inhibitorů koroze prodlužují životnost trubek až o 30 %. Důležité je také správné provedení izolace měděných trubek, aby se zabránilo vlhkosti.
