Jak správně připojit kovovou trubku k HDPE trubce – návod
Připojení kovové trubky k HDPE trubce vyžaduje správný výběr spojovacích prvků a pečlivou montáž, aby byl zajištěn pevný a těsný spoj. Mezi nejčastější metody patří použití svěrné spojky s O-kroužkem nebo přírubové připojení, které umožňují spolehlivý přechod PE na kov bez rizika úniku. Při dodržení přesných postupů lze předejít častým chybám, jako je poškození těsnění nebo nesprávné dotažení spojů.
Hlavní poznatky
- Připojení kovové trubky k HDPE trubce lze provést pomocí svěrných tvarovek, přírub nebo závitových spojů.
- Svařování na tupo HDPE trubek nesmí přesáhnout tloušťku stěny 4 mm a po spojení je nutné nechat spoj vychladnout cca 20 minut.
- Závitové spoje jsou doporučeny pro průměry do 40 mm a vyžadují použití těsnicího materiálu, jako je koudel s lněným olejem.
- Přírubové adaptéry umožňují pevné a odolné spojení, vhodné i pro vysoké tlaky a teploty.
- Pro svěrné spoje se používají O-kroužky, které se stlačením tvarovky těsní kolem trubky, vhodné pro nízkotlaké aplikace.
Metody připojení kovové trubky k HDPE trubce
Jaké jsou výhody svěrných tvarovek při spojování kovové a HDPE trubky?
Svěrné tvarovky umožňují přechod PE na kov bez nutnosti speciálního nářadí díky těsnění O-kroužek, které vytváří spolehlivou těsnost spoje stlačením kolem HDPE trubky. Tento typ spoje je vhodný pro nízkotlaké aplikace do 6 barů, například zavlažovací systémy nebo rozvody vody s nízkým tlakem. Svěrná spojka umožňuje řezání trubek přímo na místě instalace pomocí standardní řezačky s čepelí z legované oceli, přičemž se minimalizuje riziko deformace HDPE materiálu. Nevhodná je pro instalace s vyššími tlaky nad 10 barů nebo tam, kde se očekávají vysoké teploty nad 60 °C.
- rychlá montáž bez nutnosti svařování či speciálního nářadí
- těsnost zajištěná stlačením O-kroužku kolem trubky
- vhodné pro nízkotlaké systémy do 6 barů
- snadná demontáž a opětovná montáž bez poškození spoje
Častá chyba: Přílišné dotažení svěrné tvarovky může poškodit O-kroužek a způsobit netěsnost. Doporučuje se dodržet doporučený utahovací moment výrobce.
Kdy použít přírubové adaptéry pro spojení kovové a HDPE trubky?
Přírubové adaptéry se používají tam, kde je třeba odolnost proti tlaku nad 10 barů a provozní teplotě do 90 °C. Kovová příruba se přišroubuje k pevnému potrubnímu systému, zatímco druhý konec s těsnicí vložkou přesně sedí na HDPE trubku. Tento způsob je vhodný pro průmyslové instalace, vodovodní rozvody a aplikace vyžadující pravidelnou demontáž bez poškození potrubí. Přírubové spoje odolávají vibracím a tepelným roztažnostem, což zajišťuje dlouhodobou stabilitu spoje.
- vysoká tlaková odolnost nad 10 barů a provozní teplota do 90 °C
- pevné a stabilní spojení s kovovou přírubou a těsnicí vložkou
- umožňuje opakovanou demontáž bez poškození trubek
- vhodné pro průmyslové a náročné vodovodní instalace
Tip: Při montáži přírubových adaptérů je nutné zajistit rovnoběžnost přírubových ploch a správné dotažení šroubů podle předepsaného utahovacího momentu, aby se zabránilo netěsnostem.
Jak správně použít závitové spoje pro připojení kovové trubky k HDPE trubce?
Závitové spoje jsou doporučovány pro průměry do 40 mm, kde je potřeba rychlé a pevné spojení bez svařování. Před montáží se trubka řeže v pravém úhlu a závit se řeže na kovové části pomocí závitníku. Spoj se utěsní povlečením lněného prádla namočeného v lněném oleji na maximálně dvě otáčky ve směru závitu. Pro dotažení se používají dva nastavitelné klíče, přičemž je třeba dbát na rovnoměrné utažení, aby nedošlo k deformaci HDPE trubky.
- vhodné pro průměry do 40 mm a nízkotlaké aplikace
- utěsnění pomocí lněného prádla s lněným olejem na závitech
- vyžaduje přesný řez a čisté závity bez třísek
- montáž pomocí dvou klíčů s rovnoměrným dotažením
Na co si dát pozor: Nesprávné utažení závitového spoje může způsobit prasknutí HDPE trubky nebo únik vody. Doporučuje se používat těsnicí hmotu vhodnou pro plastové materiály.
| Metoda připojení | Tlaková odolnost | Teplotní rozsah | Vhodnost aplikace | Výhody | Nevýhody |
|---|---|---|---|---|---|
| Svěrné tvarovky | do 6 barů | do 60 °C | Nízkotlaké zavlažování, vodovod | Rychlá montáž, bez svařování | Nevhodné pro vysoký tlak a teplotu |
| Přírubové adaptéry | nad 10 barů | do 90 °C | Průmyslové instalace, vodovod | Vysoká odolnost, opakovatelná montáž | Vyšší náklady, potřeba přesné montáže |
| Závitové spoje | do 6 barů (do 40 mm) | do 60 °C | Menší průměry, rychlé spoje | Pevné spojení, snadná montáž | Riziko poškození při nesprávném utažení |
Odborná rada: Volba metody připojení závisí na konkrétním provozním tlaku, teplotě a požadavcích na demontáž. Svěrné tvarovky jsou vhodné pro jednoduché a nízkotlaké instalace, přírubové adaptéry pro náročné průmyslové aplikace a závitové spoje pro malé průměry s rychlou montáží.
Příprava trubek a potřebných nástrojů pro připojení
Jak správně připravit kovovou a HDPE trubku před spojením?
Příprava trubek začíná důkladným odmastěním a vyčištěním povrchu, které odstraní mastnotu, prach a jiné nečistoty a zajistí správné těsnění spoje. Řez trubek musí být přesně kolmý k ose, aby se zabránilo deformacím a netěsnostem, což je klíčové zejména u svěrných tvarovek a přírubových připojení. Pro řezání HDPE trubek se doporučuje profesionální řezačka s čepelí z legované oceli, která zajistí čistý, hladký a rovný řez bez otřepů. U kovových trubek je vhodné použít pilu na kov s jemnými zuby a po řezu odstranit všechny kovové třísky. Takto připravené trubky umožní pevné a těsné spojení bez rizika úniku.
Jaké nástroje jsou potřeba pro připojení kovové a HDPE trubky?
Pro správnou montáž spoje je nutné mít k dispozici:
- řezačku trubek s čepelí z legované oceli pro přesné a rovné řezy HDPE trubek v průměrech od 16 do 63 mm
- pilu na kov s jemnými zuby pro řezání kovových trubek a nástroje na odstranění kovových třísek
- klíče (nastavitelné nebo pevné) pro dotažení závitových spojů a přírubových šroubů podle průměru trubek a typu spoje
- čisticí prostředky určené k odmastění povrchu trubek, například isopropylalkohol nebo speciální odmašťovače pro plast a kov
- měřidla a vodováhu pro kontrolu kolmosti řezu a správného osazení spoje
Použití těchto nástrojů zajistí, že připojení kovové trubky k HDPE trubce bude provedeno bez kompromisů na kvalitě a těsnosti spoje.
Tip: Častou chybou je řezání trubek pod úhlem, což ztěžuje montáž svěrných spojek a přírubových přechodů a může způsobit netěsnosti. Dbejte na přesnou kolmost řezu a čistotu řezné plochy.
Použití svěrných tvarovek pro připojení kovové a HDPE trubky
Svěrná tvarovka obsahuje těsnění O-kroužek, které zajišťuje pevné a těsné spojení mezi kovovou trubkou a HDPE trubkou. Tento typ spojky je vhodný především pro nízkotlaké aplikace, kde není potřeba svařování ani speciální nářadí. Svěrná spojka s převlečnou maticí umožňuje snadné a rychlé napojení bez rizika úniku.
Návod na připojení kovové trubky k HDPE trubce
- Řezání trubek – upravte konce kovové i HDPE trubky na požadovanou délku pomocí vhodného řezače, aby byly řezy rovné a čisté.
- Příprava konců – očistěte oba konce od nečistot a otřepů, které by mohly narušit těsnění.
- Nasazení svěrné tvarovky – navlékněte převlečnou matici a svěrnou tvarovku na konce trubek.
- Umístění O-kroužku – ujistěte se, že těsnění O-kroužek je správně usazeno ve svěrné tvarovce bez poškození.
- Spojení trubek – pevně našroubujte převlečnou matici, čímž dojde ke stlačení O-kroužku a vytvoření těsného spoje.
- Kontrola těsnosti – po montáži prověřte spoj tlakovou zkouškou, aby se vyloučila jakákoliv možnost úniku.
Tip: Častou chybou je nedostatečné dotažení převlečné matice, což vede k netěsnostem. Doporučuji používat momentový klíč a dodržovat předepsaný utahovací moment výrobce.
Tento postup připojení kovové trubky k HDPE potrubí je ideální, pokud hledáte řešení bez svařování a rychlou montáž v nízkotlakých systémech. Pro vysokotlaké aplikace je vhodnější použít přírubové připojení nebo svařování HDPE.
Připojení pomocí přírubových adaptérů
Přírubové adaptéry představují spolehlivé řešení pro přechod PE na kov, kdy je třeba zajistit pevné a odolné spojení kovové trubky s HDPE trubkou. Konstrukčně se skládají z kovové příruby a těsnící části, často vybavené těsněním O-kroužek, které zabraňuje únikům vody i pod vysokým tlakem a při zvýšených teplotách. Tento typ přírubového připojení umožňuje také snadnou demontáž a opětovnou montáž bez poškození materiálu.
Postup spojení kovové trubky s HDPE trubkou pomocí příruby
- Řezání trubek – přesně upravte konce kovové i HDPE trubky na rovný, čistý řez.
- Přiložení přírubového adaptéru – nasaďte kovovou přírubu na kovovou trubku a zajistěte ji šrouby do příruby.
- Upevnění těsnění – vložte těsnění O-kroužek do určené drážky přírubového adaptéru na straně HDPE trubky.
- Spojení HDPE trubky – zasuňte HDPE trubku do adaptéru s těsněním a pevně upevněte svěrnou spojkou nebo převlečnou maticí.
- Dotahování šroubů – utáhněte šrouby do příruby podle doporučeného utahovacího momentu, aby bylo dosaženo těsného spoje.
Přírubové adaptéry jsou vhodné zejména tam, kde je požadavek na vysoký tlak a vysokou teplotu média, například při rozvodu vody na zahradě nebo v průmyslových instalacích. Na co si dát pozor: nesprávné dotahování šroubů může vést k deformaci těsnění a únikům vody. Pro správné připojení kovové trubky k HDPE plastovému potrubí doporučuji vždy používat originální adaptéry s certifikovanými těsněními.
Závitové spoje mezi kovovou trubkou a HDPE trubkou
Závitové spoje představují spolehlivou metodu připojení kovové trubky k HDPE trubce zejména u průměrů do 40 mm. Tento způsob umožňuje pevné a těsné spojení bez nutnosti svařování, což oceníte při opravách nebo menších instalacích. Pro správné utěsnění závitu se používá koudel napuštěná lněným olejem, která zabraňuje úniku vody a zajišťuje dlouhodobou těsnost spoje.
Pro úspěšné provedení závitového spoje postupujte následovně:
- Řezání závitu – na kovové trubce vyřežte závit odpovídající průměru HDPE trubky, přičemž dbejte na čistotu a rovnoměrnost závitu.
- Příprava koudelí – namotejte koudel na závit kovové trubky, předem ji důkladně potřete lněným olejem jako těsnicím prostředkem.
- Spojení trubek – našroubujte kovovou trubku na HDPE trubku s příslušným přechodem PE na kov, přičemž zkontrolujte správné usazení těsnění O-kroužku, pokud je součástí spoje.
- Utahování – pevně utáhněte spoj pomocí vhodných klíčů, abyste zabránili pozdějším netěsnostem, ale nepřetahujte, aby nedošlo k poškození závitu.
Tip: Častou chybou je nedostatečné nebo nepřiměřené utažení, které vede k úniku vody. Pro instalace nad průměrem 40 mm doporučuji zvážit jiné spoje, například přírubové připojení nebo svěrné spojky, protože závitové spoje pak ztrácí těsnost a pevnost.
Jak správně spojit kovovou trubku s HDPE trubkou bez svařování
Závitové spoje jsou ideální metodou, jak správně připojit kovové potrubí k HDPE plastovému potrubí bez nutnosti svařování, zejména u menších průměrů. Správný výběr spojovacího materiálu a pečlivá montáž zaručí spolehlivý a těsný přechod PE na kov.
Technické parametry a bezpečnost při spojování trubek

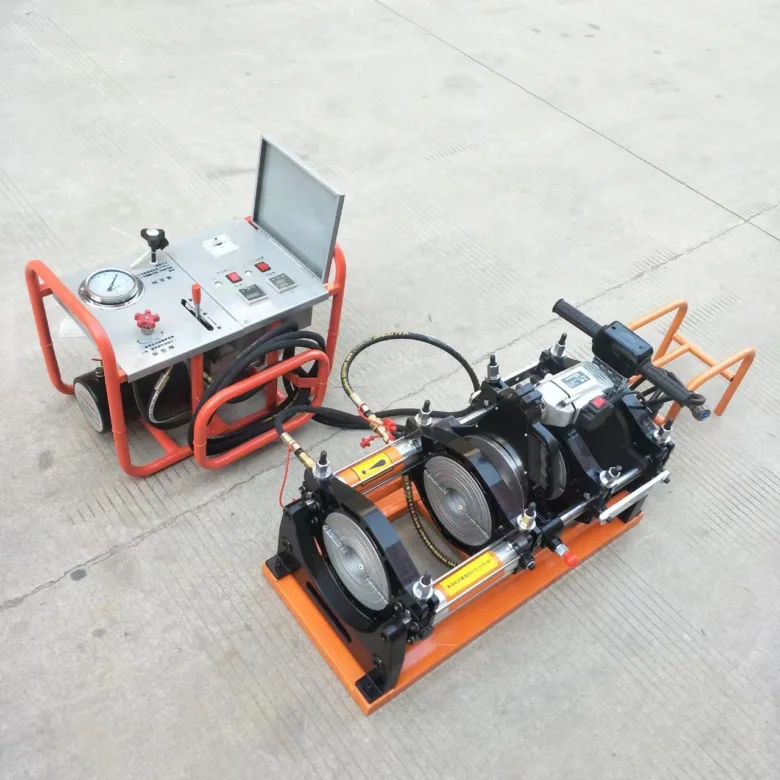

Při připojování kovové trubky k HDPE trubce hraje zásadní roli správné nastavení technických parametrů svařování a dodržení bezpečnostních pravidel. Návod na připojení kovové trubky k hdpe trubce vyžaduje přesné řízení teploty, tloušťky stěny a doby tavení, aby spoj byl pevný a bez úniků.
Parametry svařování podle průměru trubky
| Průměr trubky (mm) | Doba tavení (s) |
|---|---|
| 16 | 5 |
| 32 | 20 |
| 63 | 40 |

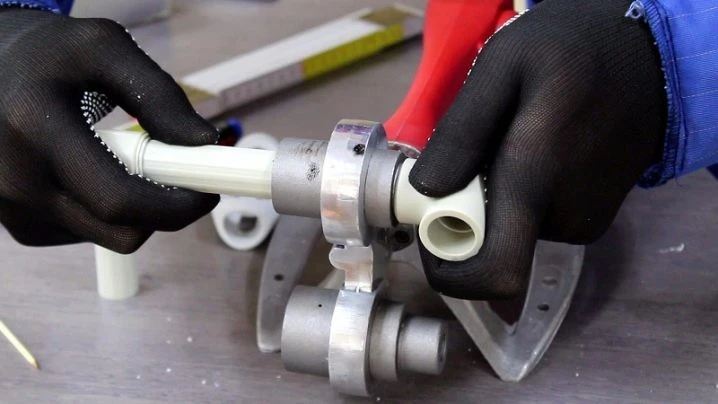

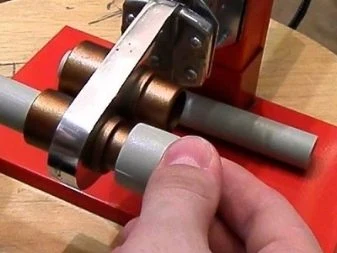

Pro správné svařování je teplota páječky nastavena na 260 °C. Maximální tloušťka stěny trubky při svařování nesmí překročit 4 mm. Doba tavení se prodlužuje s rostoucím průměrem trubky, což zaručuje kvalitní a trvalé spojení. Tento postup připojení kovové a hdpe trubky minimalizuje riziko vzniku netěsností a mechanického poškození.
Bezpečnostní opatření při práci
Bezpečnost práce vyžaduje použití speciálních ochranných rukavic a práci ve větraném prostoru kvůli výparům z pájení. Nevystavujte se záporným teplotám během montáže, které by mohly ovlivnit kvalitu spoje. Dodržování těchto pravidel zabezpečuje nejen ochranu zdraví, ale i dlouhodobou spolehlivost přechodu PE na kov.
Časté dotazy
Jak spojit kovovou trubku s HDPE trubkou bez použití svařování?
Použijte svěrné tvarovky s O-kroužky nebo přírubové adaptéry; svěrné spoje jsou vhodné pro nízkotlaké aplikace a přírubové spoje pro vyšší tlak a teplotu.
Jaký je maximální průměr trubky pro použití závitového spoje?
Závitové spoje jsou doporučeny pro průměry do 40 mm, aby bylo možné zajistit pevné a těsné spojení.
Jaké jsou správné teploty a časy pro svařování HDPE trubek?
Teplota páječky musí být 260 °C; doba tavení se pohybuje od 5 sekund pro 16 mm průměr až po 40 sekund pro 63 mm průměr.
Jak správně připravit trubky před připojením?
Trubky je nutné odmastit, vyčistit a přesně řezat v pravém úhlu; používejte řezačku s čepelí z legované oceli pro čistý řez.
Jaké jsou nejčastější chyby při spojování kovové a HDPE trubky?
Nesprávné utahování spojů, nedostatečné čištění trubek, použití nevhodných těsnicích materiálů a překročení maximálních průměrů trubek.
Jak často by se měly spoje kontrolovat a udržovat?
Spoje doporučujeme kontrolovat alespoň jednou za rok, sledovat netěsnosti a případně provádět údržbu nebo opravy.
Jaké těsnicí materiály jsou kompatibilní s HDPE a kovem?
Používejte O-kroužky z materiálů odolných vůči chemikáliím a teplotám, pro závitové spoje koudel namočený v lněném oleji.
Lze připojit HDPE trubku k různým kovovým materiálům?
Ano, HDPE lze připojit k oceli, mědi nebo nerezové oceli pomocí vhodných adaptérů a spojovacích materiálů.
Co dělat při netěsnostech nebo poškození spoje?
Zkontrolujte utahování, vyměňte poškozené těsnění nebo použijte vhodné opravné sady; při vážnějších problémech kontaktujte odborníka.
Jak ovlivňují environmentální podmínky spoje mezi kovem a HDPE?
Vlhkost, UV záření a chemikálie mohou ovlivnit trvanlivost spojů; doporučuje se použití ochranných krytů nebo vhodných materiálů.
Jaké typy kompresních tvarovek jsou vhodné pro spojení kovové trubky s HDPE trubkou?
Pro spojení je vhodné použít kompresní tvarovky s vnitřním těsněním a kovovým kroužkem, které zajistí pevnost a těsnost spoje. Tyto tvarovky obvykle vyžadují utažení matice na 3-4 otáčky po dotahu rukou.
Jak správně použít přírubový adaptér při připojení kovové trubky k HDPE trubce?
Při použití přírubového adaptéru je nutné nejprve zajistit rovnoměrné dotažení všech šroubů podle doporučeného momentu, obvykle 15-20 Nm, aby se zabránilo deformaci a netěsnosti spoje.
