Rezistor co to je princip činnosti a typy v elektronice

Rezistor představuje základní pasivní součástku elektrických obvodů, jejíž hlavní funkcí je omezovat průchod elektrického proudu a regulovat napětí. Správným výběrem typu rezistoru zajistíte stabilitu vašeho zapojení a ochráníte citlivé komponenty před poškozením nadměrným proudem.

Co je to rezistor a jak funguje?

Rezistor je pasivní elektronická součástka, jejíž hlavní funkcí je vytvářet elektrický odpor a omezovat průtok elektrického proudu v obvodu. V praxi si jej můžete představit jako zúžení v potrubí, které reguluje rychlost proudění vody. Hodnota odporu se udává v ohmech (Ω) a určuje, jak efektivně bude rezistor proud brzdit. Odpor 1 Ω znamená, že při proudu 1 A je na součástce napětí 1 V.

Jaký je princip činnosti rezistoru

Základní princip činnosti rezistoru vychází z Ohmova zákona, který definuje vztah I = U / R. Elektrický proud (I) je přímo úměrný napětí (U) a nepřímo úměrný elektrickému odporu (R). Pokud tedy zvýšíte odpor součástky, proud v dané větvi obvodu klesne. Při tomto procesu rezistor přeměňuje část elektrické energie na teplo, což je zásadní fyzikální vlastnost, kterou musíte zohlednit při návrhu zapojení.

Odborná rada: Při výběru součástky vždy kontrolujte povolenou výkonovou ztrátu rezistoru, aby nedošlo k jeho přehřátí nebo zničení. Malé rezistory běžně zvládají 0,1 až 0,25 W, zatímco drátové typy mohou odvádět desítky až stovky wattů.

Častá chyba: Začátečníci často podceňují tepelný výkon rezistoru, což vede k jeho poškození při průchodu příliš velkého proudu. Rezistor se hodí pro stabilizaci napětí v digitálních obvodech, ale není vhodný pro přímou regulaci vysokých výkonů bez odpovídajícího chlazení. Správné určení hodnoty vám pomůže zjistit rezistor tabulka nebo barevné značení, které definuje rezistor barvy na jeho těle.

Typy rezistorů a jejich využití

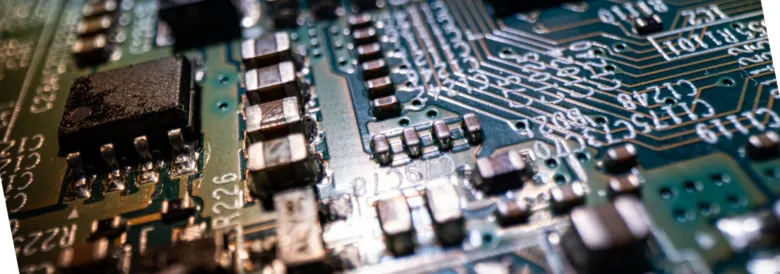

Rezistory dělíme na pevné a proměnné, přičemž každý typ má specifické využití v elektronice. Pevné rezistory udržují konstantní odpor, zatímco proměnné rezistory umožňují plynulou regulaci pomocí potenciometrů nebo trimrů. Pro moderní aplikace na deskách plošných spojů se využívá SMD rezistor, který šetří místo díky miniaturním rozměrům.

Tento komponent se hodí pro běžné obvody s nízkým napětím, kde zajišťuje stabilitu a přesnost. Naopak se nehodí pro přímé napájení spotřebičů s vysokým odběrem bez předřazeného spínaného zdroje, protože by docházelo k neefektivním ztrátám energie ve formě tepla. Při čtení hodnoty SMD rezistoru využijte číselný kód, kde například 472 znamená 47 × 10² Ω, tedy 4700 Ω.

Jaké jsou hlavní typy rezistorů a jejich vlastnosti?

Výběr správného typu součástky závisí na konkrétním zapojení, požadovaném elektrickém odporu a tepelném namáhání. Základní typy rezistorů dělíme podle možnosti regulace a reakce na vnější fyzikální vlivy.

Jaké jsou hlavní druhy rezistorů?

Při návrhu elektroniky rozlišujeme mezi dvěma základními kategoriemi. Pevný rezistor disponuje konstantní hodnotou odporu, která je určena při výrobě a definována kódem, jenž určuje rezistor barvy nebo číselné značení u SMD provedení. Naproti tomu proměnný rezistor umožňuje uživateli či systému měnit elektrický odpor přímo v běžícím obvodu, což je klíčové pro plynulou regulaci parametrů.

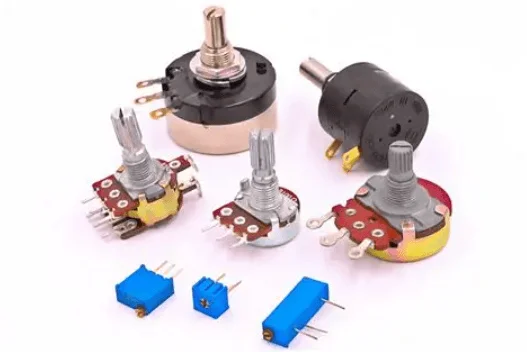

Jaké jsou typy proměnných rezistorů a jejich vlastnosti?

Proměnné součástky využíváme v situacích, kdy je nutné měnit parametry obvodu bez výměny komponent. Mezi nejčastější typy rezistorů a jejich využití patří:

• Potenciometr – má tři svorky a funguje jako napěťový dělič, což je ideální pro ovládání hlasitosti nebo citlivosti přístrojů.
• Reostat – obsahuje dvě svorky a primárně slouží k regulaci elektrického proudu protékajícího zátěží.
• Trimr – představuje miniaturní verzi proměnného rezistoru, která je určena k jednorázovému nebo občasnému jemnému doladění parametrů na desce plošných spojů.
• Digitální potenciometr – elektronicky řízený integrovaný obvod, který eliminuje mechanické opotřebení a umožňuje přesné programovatelné nastavení odporu.

Kromě standardních typů existují speciální rezistory, které plní funkci senzoru. Termistory reagují na změnu teploty, varistory zajišťují ochranu proti přepětí a fotorezistory mění odpor podle intenzity dopadajícího světla.

Odborná rada: Při osazování plošných spojů si dejte pozor na tepelné namáhání součástek. Častá chyba spočívá v poddimenzování výkonové ztráty rezistoru, což vede k jeho přehřátí a následné destrukci. Pevné rezistory se hodí pro stabilní obvody, zatímco proměnné typy nejsou vhodné pro aplikace vyžadující dlouhodobě přesnou a neměnnou hodnotu odporu bez mechanického zajištění. Pamatujte, že rezistory nejsou polarizované a lze je instalovat v obou směrech.

Z čeho se rezistory vyrábějí a jaká je jejich konstrukce?

Z čeho se vyrábějí rezistory a jaká je jejich konstrukce?

Výběr materiálu přímo ovlivňuje elektrický odpor a stabilitu součástky v obvodu. Moderní technologie výroby rezistorů kombinují keramické podklady s přesně definovanými odporovými vrstvami pro dosažení požadovaných parametrů.

Materiály používané v rezistorech

Základní rezistory využívají uhlík, který je levný a vhodný pro běžné aplikace. Pro přesné a výkonové typy rezistorů se využívají speciální kovové slitiny, které vykazují nízkou teplotní závislost odporu:

• Kantal: slitina železa, chromu a hliníku, odolná vůči vysokým teplotám.
• Konstantan: směs 55 % mědi a 45 % niklu, ideální pro měřicí přístroje.
• Manganin: slitina 86 % mědi, 12 % manganu a 2 % niklu s minimální změnou odporu při teplotních výkyvech.

Konstrukce drátových a metalizovaných rezistorů

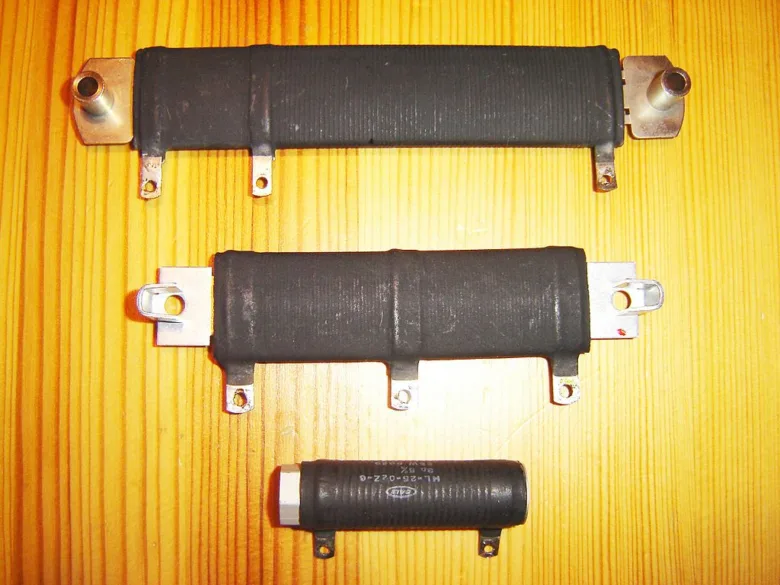

Drátový rezistor využívá jako nosný prvek keramické jádro, na kterém je navinut odporový drát z výše uvedených slitin. Tato konstrukce zajišťuje vynikající odvod tepla a vysokou zatížitelnost. Metalizovaný rezistor naproti tomu vzniká napařením tenké kovové nebo oxidové vrstvy na keramickou tyčinku. Tento proces umožňuje přesné nastavení hodnoty odporu pomocí laserového drážkování.

Fóliové rezistory a jejich vlastnosti

Fóliový rezistor představuje špičku v přesnosti, neboť využívá slitiny niklu a chromu, jako je Chromel A nebo Nichrom V. Tyto materiály obsahují přibližně 80 % niklu a 20 % chromu, což zajišťuje mimořádně nízký teplotní koeficient a vysokou odolnost vůči korozi.

Odborná rada: Častou chybou při výběru je podcenění tepelné kapacity rezistoru v obvodu. Pro vysokofrekvenční aplikace se vyhněte drátovým rezistorům, protože jejich vinutí vytváří parazitní indukčnost, která mění funkci obvodu. Fóliové typy se hodí pro precizní měřicí techniku, nikoliv však pro silové spínání.

Jak číst barevné kódy a označení rezistorů?

Jak číst barvy na rezistoru a co znamenají

Při identifikaci hodnoty součástky v elektronickém obvodu slouží rezistor barvy jako klíčový identifikátor. U klasických vývodových rezistorů určuje barevný kód základní odporovou hodnotu, násobitel a toleranci. Zatímco u větších rezistorů najdete hodnotu přímo vytištěnou, u malých komponentů musíte použít mezinárodní rezistor tabulku. Tolerance rezistoru vyjadřuje přesnost výroby a pohybuje se v běžném rozsahu od ±0,01 % až po ±20 %.

Odborná rada: Čtení začněte pruhem, který je blíže k okraji těla rezistoru. Pokud si nejste jisti orientací, hledejte pruh tolerance, který bývá obvykle zlatý nebo stříbrný a nachází se na opačné straně než číselné hodnoty.

Častá chyba: Zaměnění směru čtení, kdy čtenář začne od tolerance namísto první platné číslice. Pro koho se tento systém hodí: Pro servisní techniky a bastlíře při opravách starších zařízení. Pro koho se nehodí: Pro automatizovanou výrobu, kde se používají moderní SMD rezistory s číselným značením přímo na pouzdře. Ve schématech se rezistor značka vykresluje jako obdélník nebo klikatá čára, která odpovídá standardu IEC nebo ANSI.

Jak vybrat správný rezistor pro konkrétní obvod?

Při výběru součástky pro váš projekt je klíčový správný návrh celého obvodu. Rezistor funkce spočívá v omezení proudu nebo rozdělení napětí, proto musíte vždy zohlednit požadovaný elektrický odpor, maximální výkon ve Wattech a toleranci. Pokud hledáte návod jak vybrat správný rezistor pro obvod, musíte nejprve vypočítat potřebný odpor pomocí Ohmova zákona a následně zvolit součástku s dostatečnou výkonovou rezervou.

1. Stanovení proudu a napětí – určete hodnotu napájecího zdroje a požadovaný pracovní proud vaší součástky.
2. Výpočet odporu – vydělte úbytek napětí na rezistoru požadovaným proudem podle vzorce R = U / I.
3. Volba výkonové zatížitelnosti – vyberte rezistor s výkonem alespoň o 20 % vyšším, než je vypočtená ztráta P = U * I.
4. Ověření tolerance – zvolte přesnost podle citlivosti obvodu, pro běžné aplikace postačí 5 %, pro přesné měření volte 1 %.

Tip: Častá chyba při používání rezistorů spočívá v podcenění výkonové ztráty, což vede k přehřátí a zničení součástky. Pokud zapojujete LED diodu, rezistor zajistí bezpečný proud a zabrání jejímu okamžitému zničení. Výběr se hodí pro každého, kdo staví vlastní elektroniku, ale není vhodný pro vysokofrekvenční obvody, kde musíte brát v úvahu parazitní indukčnost. K určení hodnoty využijte rezistor tabulku nebo rezistor barvy, které vám pomohou správně identifikovat součástky dle jejich značení.

Jaký je vliv teploty a výkonu na rezistory?

Provozní teplota a elektrické zatížení zásadně ovlivňují stabilitu a spolehlivost, které definují, k čemu slouží rezistor v reálném zapojení. Pochopení těchto fyzikálních limitů je klíčové pro správné čtení hodnot z rezistor tabulky i návrh schémat.

Teplotní koeficient odporu (TCR) a jeho význam

Teplotní koeficient odporu (TCR) udává, jak výrazně se změní elektrický odpor součástky při změně teploty o jeden stupeň Celsia. Tato hodnota se měří v ppm/°C (počet dílů na milion). Zatímco běžné rezistory s uhlíkovou vrstvou vykazují hodnoty v rozmezí 250 až 450 ppm/°C, přesné fóliové typy dosahují extrémní stability mezi 0,2 a 2 ppm/°C. Výběr správného typu rezistoru podle TCR je nezbytný pro aplikace, kde i minimální tepelný drift ovlivňuje přesnost měření nebo funkci obvodu.

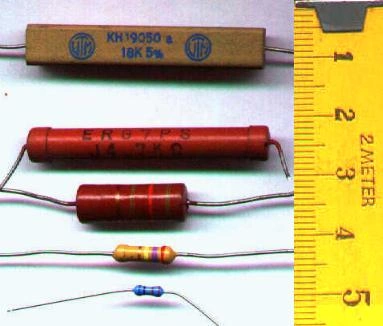

Výkon rezistoru a jeho dopad na životnost

Výkon rezistoru, uváděný ve wattech, určuje schopnost součástky bezpečně rozptýlit tepelnou energii. Standardní elektronické součástky pracují v rozsahu 0,1 až 2 W, zatímco výkonové drátové rezistory zvládnou odvádět i stovky wattů. Častá chyba spočívá v poddimenzování součástky, což vede k přehřívání a nevratné degradaci materiálu. Pokud rezistor trvale překračuje povolený výkon, jeho životnost se zkracuje z teoretických desítek let na pouhé hodiny provozu.

Odborná rada: Vždy vybírejte součástku s výkonovou rezervou alespoň 30 % nad rámec maximální vypočtené ztráty. Tento přístup výrazně zvyšuje stabilitu celého zařízení. Pro koho se hodí výkonové rezistory? Jsou ideální pro napájecí zdroje a regulátory motorů, zatímco pro citlivé signálové cesty se nehodí kvůli vysokému tepelnému šumu a rozměrům.

Časté dotazy

Co je to rezistor a k čemu slouží?

Rezistor je pasivní elektronická součástka, která omezuje elektrický proud v obvodu a měří se v ohmech (Ω). Jeho hlavní funkcí je přeměna elektrické energie na teplo.

Jaké jsou hlavní typy rezistorů?

Existují pevné rezistory s konstantní hodnotou odporu a proměnné rezistory jako potenciometry, reostaty a trimry. Speciální typy zahrnují termistory a fotorezistory.

Jaký je princip činnosti rezistoru?

Princip činnosti vychází z Ohmova zákona: proud I je úměrný napětí U a nepřímo úměrný odporu R, tedy I = U / R.

Jak číst barevné kódy na rezistorech?

Barevné kódy mají 3 až 6 barevných pruhů udávajících číslice hodnoty, násobitel, toleranci (např. ±1 %) a teplotní koeficient odporu.

Jak vybrat správný rezistor pro LED?

Pro LED se volí rezistor podle napětí a proudu v obvodu, typicky s výkonem 0,25 W a odporem vypočteným z U a I, aby nedošlo k přehřátí.

Jaký vliv má teplota na rezistor?

Teplota ovlivňuje odpor rezistoru prostřednictvím teplotního koeficientu (TCR), který může být u různých typů rezistorů od 0,2 do 450 ppm/°C.

Co znamená tolerance rezistoru?

Tolerance udává přesnost hodnoty odporu, pohybuje se od ±0,01 % u fóliových rezistorů po ±20 % u levných uhlíkových rezistorů.

Jaká je životnost rezistoru?

Životnost rezistorů je obvykle desítky let a závisí na provozní teplotě, zatížení a vlhkosti v prostředí.

Jak rezistory ovlivňují elektrické obvody?

Rezistory omezují proud, dělí napětí a chrání další součástky, čímž zajišťují správnou funkci elektronických obvodů.

Jaké jsou speciální typy rezistorů?

Speciální rezistory zahrnují termistory (teplotní senzory), fotorezistory (reakce na světlo) a varistory (ochrana proti přepětí).

Z čeho se nejčastěji vyrábějí rezistory a jaká je jejich konstrukce?

Rezistory se často vyrábějí z uhlíkových vrstev nebo kovových fólií nanesených na keramický podklad, což zajišťuje jejich stabilitu a přesnost.

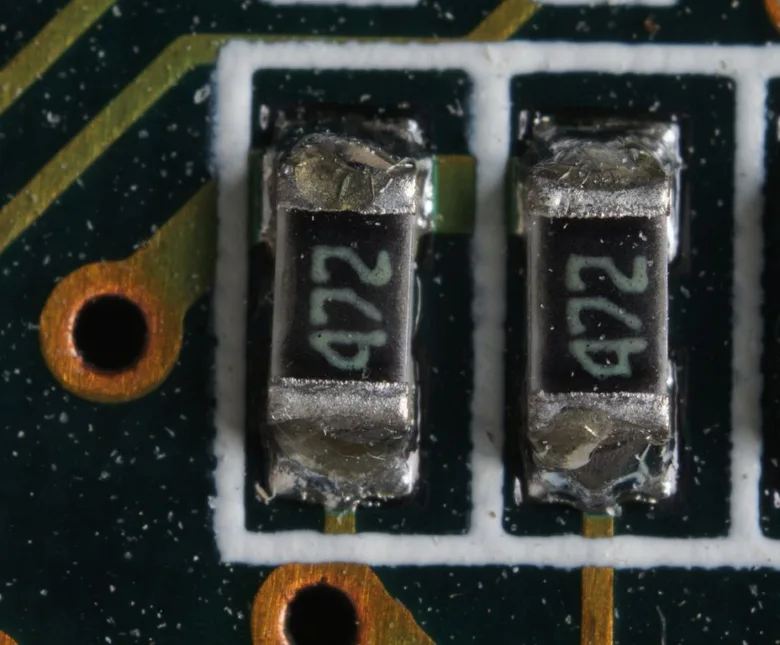

Jaký je rozdíl mezi SMD rezistorem a klasickým rezistorem?

SMD rezistory jsou malé povrchové součástky určené pro automatizovanou montáž, zatímco klasické rezistory mají drátové vývody a jsou větší.

Jak se testuje hodnota rezistoru pomocí multimetru?

Multimetr nastavte na měření odporu (ohmy), přiložte hroty na konce rezistoru a odečtěte naměřenou hodnotu na displeji.

Jaké jsou hlavní funkce rezistoru v elektrickém obvodu?

Rezistor omezuje proud, dělí napětí a chrání ostatní komponenty před přetížením.

Jaké moderní technologie se používají při výrobě rezistorů?

Používá se například laserové ozařování vrstvy rezistoru pro přesné nastavení hodnoty a nanášení tenkých kovových vrstev pro stabilitu.
