Parametry a značení pinových a SMD kondenzátorů vysvětlení

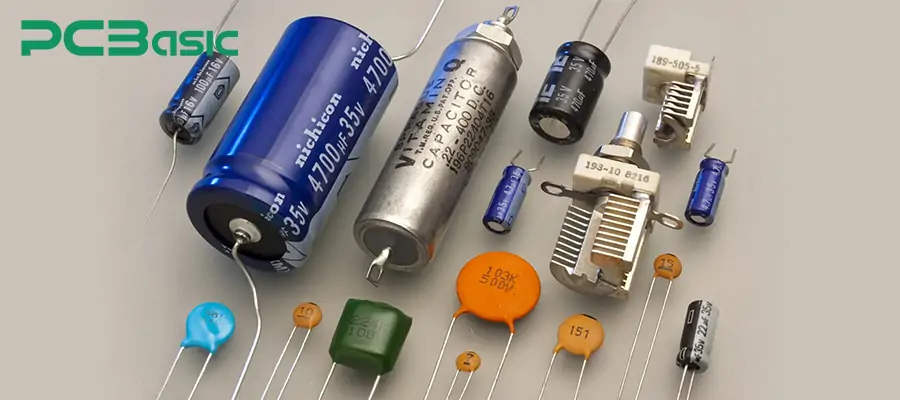

Správná identifikace parametrů a značení kondenzátorů tvoří základ pro bezchybnou funkci každého elektronického obvodu. Porozumění číselným kódům, kapacitě kondenzátoru i hodnotám tolerance vám umožní přesně zvolit vhodný typ součástky mezi klasickým pinovým provedením a moderním SMD kondenzátorem.

Jak se značí kapacita a tolerance kondenzátorů?

Kapacita kondenzátoru udává schopnost součástky uchovat elektrický náboj a značí se v jednotkách farad (F), přičemž v praxi se běžně setkáte s jejími zlomky jako mikrofarad (µF), nanofarad (nF) nebo pikofarad (pF). Tolerance kapacity následně určuje maximální povolenou odchylku od jmenovité hodnoty, kterou výrobce garantuje, a vyjadřuje se procentuálním rozsahem nebo písmenným kódem. Jak se značí kapacita a typ pinového kondenzátoru se liší podle použité technologie, kdy keramické modely využívají číselné kódy, zatímco elektrolytický kondenzátor nese hodnoty vytištěné přímo na svém pouzdře.

Při čtení hodnot na součástkách musíte správně interpretovat jednotky. Vysvětlení jednotky µF u kondenzátorů je klíčové pro správnou identifikaci, neboť mikrofarad představuje miliontinu faradu a běžně se vyskytuje u větších elektrolytických typů. U menších keramických či SMD kondenzátorů se často setkáte s tříčíselným kódem, kde první dvě číslice tvoří základ a třetí určuje počet nul v pikofaradech.

Přehled kódů a tolerancí

Odborná rada: Při výběru náhrady vždy kontrolujte nejen kapacitu, ale i napěťovou odolnost. Častá chyba spočívá v podcenění provozního napětí u elektrolytických kondenzátorů, což vede k jejich nafouknutí nebo destrukci.

Značení kondenzátorů se liší podle toho, pro koho se součástka hodí. Pro precizní vysokofrekvenční aplikace jsou určeny kondenzátory s tolerancí 1 až 2 procenta (kódy F, G), zatímco pro běžné vyhlazování napětí v napájecích zdrojích postačí komponenty s tolerancí 20 procent (kód M). Tyto součástky s vyšší tolerancí nejsou vhodné pro frekvenční filtry, kde by nepřesnost kapacity způsobila posun pracovní frekvence obvodu mimo požadované parametry. Při čtení značek vždy věnujte pozornost i teplotnímu rozsahu, který bývá u elektrolytických typů uveden hned vedle kapacity.

Jak číst kódování SMD kondenzátorů?

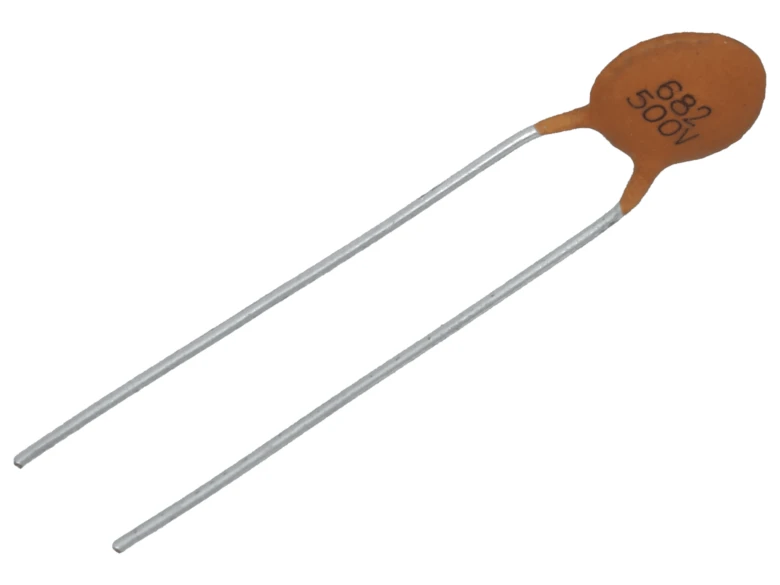

Značení SMD kondenzátorů využívá standardizovaný tříciferný kód, který přímo určuje jejich elektrické parametry. Protože jsou tyto součástky fyzicky velmi malé, výrobci na ně netisknou celou hodnotu, ale využívají zkratky. Pochopení tohoto systému je klíčové pro správnou identifikaci součástky při opravách elektroniky. Základní jednotkou, se kterou systém pracuje, je pikofarad (pF).

Praktické určení hodnoty a tolerance

Při určování kapacity SMD kondenzátoru postupujte podle následujícího klíče, který vám umožní rychle dekódovat jakýkoliv běžný keramický typ:

1. Identifikace prvních dvou číslic – tyto číslice představují základní hodnotu kapacity v pikofaradech (pF).
2. Určení násobitele – třetí číslice určuje počet nul, které musíte za základní hodnotu připsat (například 4 znamená čtyři nuly).
3. Převod na mikrofarady – výslednou hodnotu v pF následně vydělte milionem, pokud potřebujete kapacitu v µF.
4. Dekódování písmene tolerance – poslední písmeno v kódu udává procentuální odchylku od nominální kapacity kondenzátoru.

Odborná rada: Písmeno J značí toleranci ±5 %, K odpovídá ±10 % a M vyjadřuje ±20 %. Pokud na součástce písmeno chybí, počítejte s vyšší tolerancí, která je u běžných keramických SMD kondenzátorů obvyklá.

Pro lepší představu uvádíme konkrétní příklady:

• Kód 104: První dvě číslice 10, následují 4 nuly. Výsledkem je 100 000 pF, což odpovídá 0,1 µF.
• Kód 473K: Číslice 47 a tři nuly znamenají 47 000 pF (0,047 µF) s tolerancí ±10 %.

Na co si dát pozor: Častá chyba při čtení kódu je záměna jednotek. Pokud na kondenzátoru vidíte kód 101, nejde o 101 µF, ale o 100 pF. Vždy si ověřte, zda pracujete s pF, protože SMD kondenzátory mají typicky mnohem menší kapacity než elektrolytický kondenzátor, který bývá značen přímo v µF a voltech.

Tento systém se hodí pro techniky, kteří opravují desky plošných spojů a potřebují rychle určit náhradní díl. Pro výkonové obvody nebo aplikace vyžadující vysokou přesnost se tento kód nehodí, protože neobsahuje informaci o jmenovitém napětí, což je u SMD součástek kritický parametr.

Jak funguje barevné značení pinových kondenzátorů?

Barevné značení pinových kondenzátorů představuje standardizovaný způsob, jakým výrobci uvádějí elektrické parametry součástek, u nichž by číselný potisk byl kvůli fyzickým rozměrům kondenzátorů nečitelný. Tento systém vychází z normy MIL-STD-199 a využívá pět barevných pruhů k určení klíčových vlastností, jako je kapacita kondenzátoru, tolerance a teplotní koeficient. Pochopení tohoto kódu je zásadní pro správnou identifikaci součástek v elektronických obvodech, kde se běžně setkáváte s kombinací pinových prvků a moderních variant, jako je SMD kondenzátor.

Čtení hodnot podle barevného kódu

První tři pruhy na těle součástky definují základní hodnotu kapacity v pikofaradech (pF). První dva pruhy reprezentují platné číslice a třetí pruh určuje násobitel, tedy počet nul za těmito číslicemi. Čtvrtý pruh následně specifikuje toleranci kondenzátorů, která udává povolenou odchylku od jmenovité kapacity. Pátý, poslední pruh, definuje teplotní koeficient, tedy stabilitu kapacity při změnách okolní teploty.

Odborná rada: Při čtení značení pinových kondenzátorů vždy začínejte u pruhu, který je nejblíže k vývodu (pinu). Častá chyba: záměna pořadí čtení, která vede k chybné interpretaci násobitele a následnému selhání obvodu.

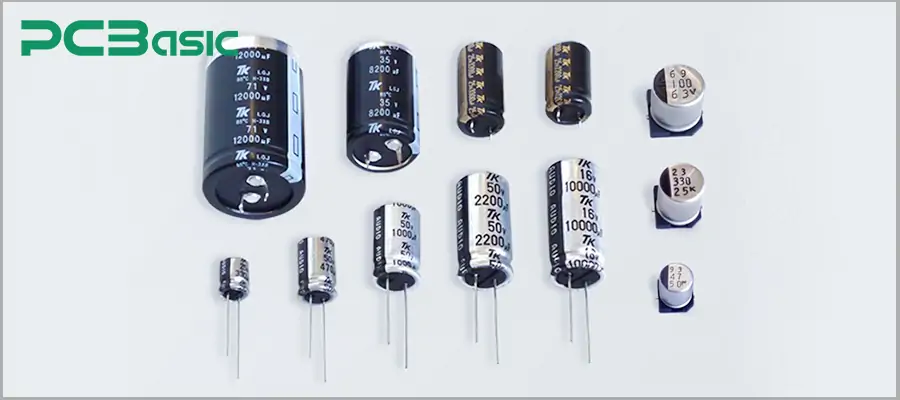

Zatímco u keramických pinových typů využijete barevné kódy, elektrolytický kondenzátor bývá označen přímo číselnou hodnotou napětí a kapacity na svém obalu. Toto značení pinových a SMD kondenzátorů se liší v míře detailů, ale oba systémy slouží k zajištění spolehlivosti v aplikacích. Barevné značení se hodí pro rychlou vizuální kontrolu v dílně, avšak pro precizní návrhy je vždy vhodnější ověřit parametry měřením kapacity pomocí přesného LCR metru. Tento systém je ideální pro běžné opravy a vývoj prototypů, nikoliv však pro aplikace vyžadující extrémní teplotní stabilitu bez dodatečné dokumentace výrobce.

Maximální pracovní napětí, polarita a další parametry kondenzátorů

Správné pochopení elektrických limitů a fyzikálních vlastností součástek je základem pro návrh spolehlivých elektronických obvodů. Níže naleznete vysvětlení, jak číst parametry kondenzátorů, které rozhodují o jejich životnosti v konkrétním zapojení.

Maximální pracovní napětí kondenzátorů

Maximální pracovní napětí určuje bezpečný limit, při kterém může kondenzátor dlouhodobě pracovat bez rizika průrazu dielektrika. V běžných aplikacích se nejčastěji setkáte s hodnotami v rozsahu 16 V až 50 V, přičemž tyto údaje bývají přímo natištěny na těle součástky. Pokud vás zajímá, jak se označuje kapacita a napětí u kondenzátorů, vězte, že u pinových verzí je napětí uvedeno číselně, zatímco u miniaturních SMD variant se často používá kódové písmeno. Překročení tohoto napětí vede k nevratnému poškození kondenzátoru, které se u elektrolytických typů může projevit nafouknutím nebo i explozí pouzdra. Vždy vybírejte součástku s napětím alespoň o 20 % vyšším, než je špičková hodnota napětí v daném uzlu obvodu. Odborná rada: Při návrhu vždy počítejte s rezervou, protože průrazné napětí se může vlivem stárnutí a vysokých teplot snižovat.

Polarita a provozní teplotní rozsah elektrolytických kondenzátorů

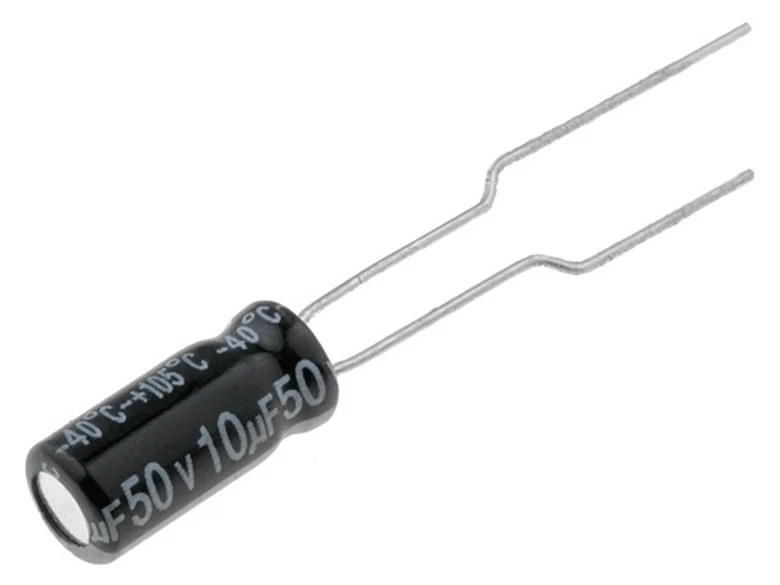

Elektrolytický kondenzátor vyžaduje striktní dodržení polarity, neboť jeho vnitřní struktura je chemicky aktivní. Polarita kondenzátoru je na těle vždy vyznačena pruhem, který indikuje záporný vývod, přičemž záměna pólů způsobí okamžitý zkrat a zničení součástky. Co znamenají hodnoty na elektrolytickém kondenzátoru kromě kapacity? Jde především o specifikaci provozní teploty, která se u standardních komponent pohybuje v rozmezí -40 °C až +105 °C. Provoz při teplotách nad horní hranicí dramaticky zkracuje životnost elektrolytu, zatímco extrémní mráz zvyšuje vnitřní odpor a snižuje efektivní kapacitu kondenzátoru.

Tip: Častá chyba spočívá v podcenění vlivu okolní teploty u výkonových zdrojů, kde dochází k zahřívání komponent. Pro dlouhodobou spolehlivost doporučuji volit kondenzátory s vyšší teplotní odolností (např. 125 °C), pokud je součástka umístěna v blízkosti chladičů nebo výkonových tranzistorů. Toto rozlišení je zásadní: zatímco keramické kondenzátory jsou teplotně stabilnější a nepolarizované, elektrolytické typy se hodí výhradně pro vyhlazování napětí a vyžadují pečlivé tepelné řízení v návrhu desky plošných spojů.

Standardní rozměry a typy pouzder SMD kondenzátorů

Standardní rozměry pouzder definují fyzickou velikost součástky, což je klíčový údaj pro návrh plošných spojů a správné značení kondenzátorů v kusovníku. Tento praktický průvodce označením a parametry SMD kondenzátorů vám pomůže se orientovat v běžně používaných metrických a imperiálních kódech.

Rozdělení podle konstrukce a technologie

SMD kondenzátor se liší nejen rozměry, ale i vnitřní technologií, která určuje jeho parametry a stabilitu. Keramický kondenzátor (MLCC) tvoří většinu trhu díky své univerzálnosti a širokému rozsahu hodnot. Tantalový kondenzátor nabízí vysokou kapacitu v malém objemu, ale vyžaduje opatrnost při návrhu kvůli polaritě. MELF kondenzátor má válcové těleso a specifické vlastnosti, které zajišťují vynikající mechanickou odolnost a stabilitu parametrů v náročných provozních podmínkách. Pro hromadnou výrobu se tyto součástky dodávají na cívkách o průměru 7 nebo 13 palců, což umožňuje automatizované osazování.

Výhody a nevýhody miniaturizace SMD kondenzátorů

Miniaturizace přináší zásadní výhody pro moderní elektroniku, zejména v oblasti úspory místa na desce plošných spojů. Díky menší ploše pouzdra vykazují komponenty lepší vysokofrekvenční vlastnosti, protože mají nižší parazitní indukčnost. Na druhou stranu s klesajícími rozměry kondenzátorů klesá i jejich maximální elektrická kapacita a napěťová odolnost.

Odborná rada: Při návrhu desky s pouzdry 0402 a menšími věnujte pozornost tepelnému namáhání spojů, protože menší plocha pájecích plošek je náchylnější k mechanickému namáhání a praskání keramického těla.

• Výhody: úspora místa, nižší hmotnost, lepší parametry při vysokých frekvencích.
• Nevýhody: složitější osazování, náročnější vizuální kontrola, omezená kapacita.

Častá chyba: Záměna kódu pouzdra za hodnotu kapacity. Vždy si ověřte, zda čtete rozměry kondenzátorů, nebo kód kapacity, který bývá u SMD součástek často skrytý pod interním značením výrobce. Pro koho se tato miniaturní pouzdra hodí vs pro koho NE: jsou ideální pro sériovou výrobu s automatickými osazovacími stroji, ale naprosto nevhodná pro ruční prototypování v domácích podmínkách, kde manipulace s pouzdry 0201 vyžaduje specializované vybavení.

Teplotní koeficienty a jejich význam u kondenzátorů

Teplotní koeficient kapacity zásadně ovlivňuje stabilitu kapacity kondenzátoru v závislosti na provozní teplotě. Správné pochopení těchto parametrů a označení keramických kondenzátorů je klíčové pro dlouhodobou spolehlivost každého elektronického obvodu.

Teplotní koeficienty kondenzátorů a jejich význam

Teplotní koeficient udává, o kolik procent se změní kapacita kondenzátoru při teplotní odchylce od referenčních 25 °C. U keramických součástek rozlišujeme třídy podle stability, přičemž nejčastěji se setkáte s typy C0G/NP0 a X7R. Zatímco C0G/NP0 vykazuje minimální změnu kapacity v širokém teplotním spektru, X7R nabízí střední stabilitu kapacity v rozsahu -55 °C až +125 °C.

Odborná rada: Pro precizní oscilátory a filtry používejte výhradně dielektrikum C0G/NP0, protože u typů jako X7R může při zahřátí dojít k odchylce kapacity až o 15 %, což může narušit funkci laděných obvodů.

Měření kapacity a tolerance SMD kondenzátorů přímo na desce

Měření kapacity kondenzátoru přímo na plošném spoji vyžaduje kvalitní LCR metr s funkcí měření v obvodu. Častá chyba při diagnostice spočívá v ignorování paralelně zapojených komponent, které mohou výslednou hodnotu zkreslit. U SMD kondenzátorů je navíc nutné zohlednit toleranci kondenzátorů, která se u keramických typů s vysokou hustotou integrace pohybuje běžně v rozmezí 10 % až 20 %.

Pokud potřebujete určit hodnotu neznámé součástky, věnujte pozornost rozměrům kondenzátorů a případným kódům na pouzdře. Pro koho se toto měření hodí vs. pro koho NE: metoda je vhodná pro rychlou kontrolu funkčnosti v dílně, ale není dostatečně přesná pro kalibraci měřicích přístrojů vyžadujících laboratorní podmínky. Při testování vždy dbejte na to, aby byl obvod bez napětí, jinak riskujete poškození měřicího přístroje.

Měření kapacity a tolerance SMD kondenzátorů přímo na desce

Měření kapacity a tolerance SMD kondenzátorů přímo na desce plošných spojů představuje v diagnostice elektroniky náročnou disciplínu. Přestože značení kondenzátorů na pouzdrech SMD často chybí nebo je nečitelné, přesné měření kapacity kondenzátoru vám umožní ověřit stav součástky bez nutnosti jejího odpájení.

Pro spolehlivé výsledky doporučuji využívat kvalitní LCR metr s funkcí měření v obvodu, případně impedanční analyzátor pro vysokofrekvenční aplikace. Mějte však na paměti, že tolerance kondenzátorů, která se u běžných keramických typů pohybuje v rozmezí 5 až 20 procent, přímo ovlivňuje rozsah skutečné kapacity, což může při měření v zapojeném stavu vést k odchylkám způsobeným paralelně připojenými komponentami.

Postup měření SMD součástek v obvodu

1. Odpojení napájení – před jakýmkoliv měřením musíte desku plošných spojů zcela odpojit od zdroje elektrické energie, abyste předešli poškození měřicího přístroje.
2. Nastavení přístroje – zvolte na LCR metru vhodnou frekvenci měření, obvykle 1 kHz, která je standardem pro většinu běžných součástek.
3. Připojení sond – přiložte měřicí hroty přímo na vývody SMD kondenzátoru a vyčkejte na ustálení hodnoty na displeji přístroje.
4. Interpretace výsledků – porovnejte naměřenou hodnotu s očekávanou kapacitou a zohledněte toleranci součástky.

Odborná rada: Častá chyba spočívá v ignorování vlivu ostatních paralelních obvodů, které zvyšují naměřenou kapacitu nad reálnou hodnotu kondenzátoru. Pokud naměřená hodnota výrazně překračuje očekávané parametry, je nutné jednu stranu kondenzátoru odpojit od desky.

Tento postup se hodí pro rychlou kontrolu průrazu nebo ztráty kapacity u filtračních článků. Pro přesné určení kapacity u velmi malých SMD komponent, kde chybí jakékoliv značení, zůstává nejspolehlivější metodou vizuální kontrola rozměrů kondenzátorů a následné měření po demontáži. Praktický průvodce označením a parametry SMD kondenzátorů vám pomůže identifikovat typ součástky, ale finální ověření funkčnosti v kritických obvodech vždy vyžaduje pečlivou práci s měřicí technikou.

Časté dotazy

Jak se značí kapacita kondenzátoru v jednotkách?

Kapacita se značí v piko faradech (pF), nano faradech (nF), mikro faradech (µF) a milifaradech (mF), kde 1 µF = 10⁻⁶ F a 1 pF = 10⁻¹² F.

Co znamená tříciferný kód na SMD kondenzátoru?

První dvě číslice jsou platné číslice, třetí číslice je násobitel nul, jednotka je pF. Například kód 104 znamená 100 000 pF = 0,1 µF.

Jaká je běžná tolerance kapacity kondenzátorů?

Typické tolerance jsou ±1 % (F), ±2 % (G), ±5 % (J), ±10 % (K) a ±20 % (M).

Co udává maximální pracovní napětí kondenzátoru?

Maximální pracovní napětí je nejvyšší napětí, které může kondenzátor bezpečně snést, typicky 16 V, 25 V nebo 50 V.

Jak se pozná polarita elektrolytického kondenzátoru?

Polarita je označena pruhem u záporného pólu; správné zapojení je klíčové pro funkci kondenzátoru.

Jaké jsou standardní rozměry SMD kondenzátorů?

Běžné rozměry jsou 1206 (3,2 × 1,6 mm), 0805, 0603, 0402 a 0201, menší čísla značí menší velikost.

Co znamená barevné značení na pinových kondenzátorech?

První tři barevné pruhy označují čísla a násobitel, čtvrtý toleranci (např. zlatá ±5 %), pátý teplotní koeficient podle MIL-STD-199.

Jaký vliv má teplotní koeficient na kondenzátor?

Teplotní koeficient ovlivňuje změnu kapacity s teplotou, například C0G/NP0 mají minimální změnu, X7R střední stabilitu v rozsahu -55 °C až +125 °C.

Jak měřit kapacitu SMD kondenzátoru přímo na desce?

Použijte LCR metr připojený na vývody kondenzátoru, odečtěte hodnotu a porovnejte s nominální kapacitou a tolerancí.

Co je MELF kondenzátor?

MELF je válcový typ SMD kondenzátoru s lepší mechanickou odolností, ale náročnější manipulací a montáží.

Jak se určuje kapacita keramického kondenzátoru podle jeho kódu?

Kapacita keramického kondenzátoru se často značí třímístným kódem, kde první dvě číslice jsou základní hodnota a třetí je počet nul v pikofaradech (pF). Například kód ‚104‘ znamená 10 × 10^4 pF, tedy 100 000 pF (100 nF).

Jaké kódy označují toleranci kapacity u SMD kondenzátorů?

Tolerance kapacity se značí písmeny, například ‚J‘ znamená ±5 %, ‚K‘ ±10 % a ‚M‘ ±20 %. Tyto kódy jsou uvedeny vedle hodnoty kapacity nebo v technických listech výrobce.

Jak je na elektrolytických kondenzátorech označeno maximální pracovní napětí?

Maximální pracovní napětí je na elektrolytických kondenzátorech vyznačeno číslem s jednotkou V (voltů), například ’16V‘ znamená maximální povolené napětí 16 voltů.

Jaký je rozdíl ve značení mezi tantalovými a keramickými kondenzátory?

Tantalové kondenzátory mají často přímé označení kapacity v mikrofaradech (µF) a napětí, zatímco keramické používají kódy (např. 104) a toleranční písmena, což vyžaduje znalost dekódování.

Jak se vyjadřuje kapacita kondenzátorů v jednotkách a jaký je jejich převod?

Kapacita kondenzátorů se nejčastěji uvádí v pikofaradech (pF), nanofaradech (nF) a mikrofaradech (µF), kde 1 µF = 1000 nF a 1 nF = 1000 pF.
