Schémata zapojení kondenzátorů a výpočet kapacity krok za krokem
Kondenzátory patří mezi základní prvky elektrotechnických obvodů, jejich funkce závisí na správném zapojení a přesném výpočtu kapacity. Porozumění vzorcům pro paralelní i sériové zapojení kondenzátorů umožňuje efektivně navrhovat elektrické obvody s požadovanými parametry. Kapacita kondenzátoru, měřená v jednotkách faradů, se tak stává klíčovým faktorem při optimalizaci výkonu zařízení.
🔑 Hlavní body
- Paralelní zapojení kondenzátorů zvyšuje celkovou kapacitu součtem jednotlivých kapacit.
- Sériové zapojení kondenzátorů snižuje celkovou kapacitu podle vzorce 1/C=1/C₁+1/C₂+…
- Kombinované zapojení využívá paralelní i sériové prvky pro dosažení specifických hodnot kapacity a napětí.
- Výpočet kapacity složitých zapojení probíhá postupným zjednodušováním od nejmenších celků.
- Konkrétní příklad ukazuje, že výsledná kapacita může být okolo 4,3 µF při různých zapojeních kondenzátorů.
Paralelní zapojení kondenzátorů a výpočet kapacity
Paralelní zapojení kondenzátorů znamená, že celková kapacita se rovná součtu kapacit všech jednotlivých kondenzátorů, tedy C = C₁ + C₂ + C₃ + …. Napětí na všech kondenzátorech zůstává stejné, což vede k nárůstu efektivní plochy desek a tím i ke zvýšení celkové kapacity obvodu. Tento princip usnadňuje výpočet kapacity a umožňuje jednoduché rozšíření kapacitního výkonu podle potřeby.
Jak spočítat kapacitu kondenzátorů v paralelním zapojení?
V paralelním zapojení kondenzátorů se celková kapacita vypočítá jako součet jednotlivých kapacit podle vzorce C = C₁ + C₂ + C₃ + …. Napětí (U) na všech kondenzátorech je stejné, což znamená, že každý kondenzátor má náboj Q_i = C_i · U. Díky tomu roste celková kapacita a zlepšuje se schopnost uchování elektrického náboje v obvodu. Tento způsob zapojení je běžný tam, kde je potřeba zvýšit kapacitu bez změny napětí. Kapacita kondenzátoru se měří v jednotkách farad (F), přičemž v praxi se často setkáváme s mikrofarady (μF) nebo nanofarady (nF).
| Kondenzátor | Kapacita (μF) | Náboj Q_i při U=5 V (μC) |
|---|---|---|
| C₁ | 4 | 20 |
| C₂ | 6 | 30 |
| C₃ | 10 | 50 |
| **Celkem** | **20** | **100** |
Jak správně zapojit kondenzátory do obvodu?
Při paralelním zapojení kondenzátorů je nezbytné zajistit, aby všechny prvky měly stejné napětí. Toho dosáhnete připojením jejich svorek na stejné dva body obvodu. Nesprávné připojení může vést k rozdílnému napětí a přetížení některých kondenzátorů, což snižuje výkon a může poškodit součástky. Správné paralelní zapojení usnadňuje výpočet kapacity a zvyšuje spolehlivost elektrického obvodu. Tento způsob se hodí zejména v situacích, kdy je potřeba zvýšit kapacitu bez změny napětí, zatímco pro obvody vyžadující jiné napěťové parametry se paralelní zapojení nedoporučuje.
Sériové zapojení kondenzátorů a vzorce pro výpočet kapacity
Sériové zapojení kondenzátorů patří mezi základní konfigurace v elektrotechnice, kdy se kondenzátory připojují za sebou. Tento způsob zapojení výrazně ovlivňuje výslednou kapacitu obvodu a rozložení napětí na jednotlivých kondenzátorech. Níže vysvětlím, jak se provádí výpočet kapacity kondenzátorů v sériovém zapojení a jak se určuje kapacita rozběhového kondenzátoru.
Jak vypočítat kapacitu kondenzátorů zapojených sériově?
Celková kapacita sériově zapojených kondenzátorů se určuje podle vzorce
\[
\frac{1}{C} = \frac{1}{C_1} + \frac{1}{C_2} + \frac{1}{C_3} + \dots
\]
kde C je výsledná kapacita, C₁, C₂, C₃… jsou kapacity jednotlivých kondenzátorů. Tento způsob spojování snižuje celkovou kapacitu pod hodnotu nejmenšího kondenzátoru v řadě. Napětí na celém obvodu se rozděluje mezi kondenzátory úměrně jejich kapacitám, avšak náboj na každém kondenzátoru zůstává stejný. Pro dva kondenzátory lze vzorec zjednodušit na
\[
C = \frac{C_1 \times C_2}{C_1 + C_2}
\]
Tento princip je často využíván v případech, kdy je potřeba dosáhnout specifické kapacity nebo zvýšit pracovní napětí obvodu. Pro správný výpočet kapacity kondenzátorů v zapojení doporučuji pečlivě sledovat jednotky kapacity, které jsou nejčastěji udávány v mikrofaradech (μF).
| Kondenzátor | Kapacita (μF) | Invertovaná hodnota (1/μF) |
|---|---|---|
| C₁ | 10 | 0,1 |
| C₂ | 20 | 0,05 |
| Celková C | 6,67 | (0,1 + 0,05)⁻¹ |
_Tip: Častá chyba při výpočtech je nesprávná konverze jednotek kapacity nebo zapomenutí, že výsledná kapacita v sériovém zapojení je vždy menší než nejmenší kapacita z řady._
Jak vypočítat kapacitu rozběhového kondenzátoru?
Kapacita rozběhového kondenzátoru se stanovuje na základě parametrů elektrického motoru, zejména jeho provozního napětí, proudu a doby rozběhu. Typický výpočet vychází ze vzorce, který kombinuje požadovaný proud rozběhu s napětím a dobou, po kterou je kondenzátor připojen. Správná kapacita zajistí efektivní start motoru a ochranu před přehřátím nebo nadměrným proudovým nárazem.
V praxi se kapacity pohybují v rozmezí desítek až stovek mikrofaradů, přičemž přesné hodnoty jsou uvedeny v technické dokumentaci motoru. Pro orientaci lze použít tabulku s doporučenými hodnotami kapacity podle výkonu motoru:
| Výkon motoru (kW) | Doporučená kapacita (μF) | Napětí (V) |
|---|---|---|
| 0,5 | 50-100 | 230 |
| 1,0 | 100-150 | 230 |
| 1,5 | 150-200 | 400 |
_Odborná rada: Při výpočtu kapacity rozběhového kondenzátoru je nezbytné respektovat technické parametry motoru a nesnažit se hodnotu odhadovat pouze podle podobných zařízení, aby nedošlo k poškození motoru nebo snížení jeho životnosti._
Podrobnější informace o principu zapojení kondenzátorů a výpočtu jejich kapacity naleznete například na stránkách Wikipedie.

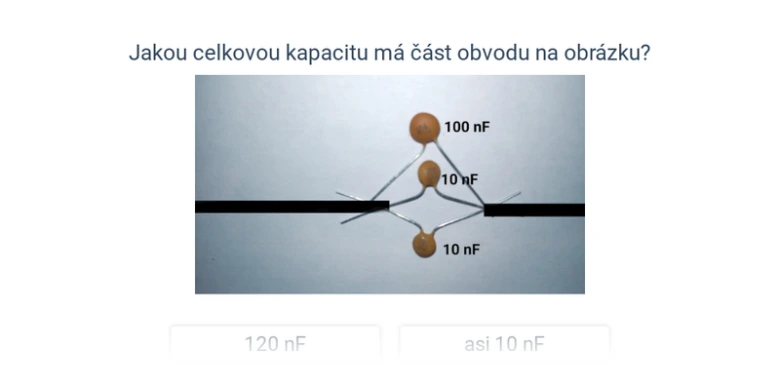

Výpočet kapacity kombinovaného zapojení kondenzátorů
Kombinované zapojení kondenzátorů spojuje paralelní zapojení kondenzátorů se sériovým zapojením za účelem dosažení konkrétní celkové kapacity. Při výpočtu kapacity kondenzátorů v zapojení je třeba postupně zjednodušovat obvod podle známých vzorců. Nejprve se kapacity kondenzátorů, které jsou paralelně zapojeny, sečtou podle vzorce C = C₁ + C₂ + …, protože kapacita v paralelním zapojení roste. Následně se vypočte ekvivalentní kapacita sériově zapojených kondenzátorů podle vzorce 1/C = 1/C₁ + 1/C₂ + …, kde celková kapacita klesá.
Jak spočítat kapacitu kondenzátorů v zapojení
Pokud například máte paralelně zapojené kondenzátory o kapacitách 4 µF a 6 µF, jejich ekvivalentní kapacita je 10 µF. Tento paralelní celek je následně zapojen sériově s kondenzátorem 5 µF, takže výsledná kapacita se vypočítá jako:
C = (10 × 5) / (10 + 5) = 50 / 15 ≈ 3,33 µF
Tabulka ilustruje základní vzorce pro výpočet kapacity kondenzátorů:
| Typ zapojení | Vzorec pro kapacitu | Vlastnost kapacity |
|---|---|---|
| Paralelní zapojení | C = C₁ + C₂ + … | Kapacity se sčítají |
| Sériové zapojení | 1/C = 1/C₁ + 1/C₂ + … | Kapacity se snižují |
| Kombinované | Postupné zjednodušení podle výše uvedených vzorců | Kombinuje efekty obou zapojení |
Tip: Pro přesný výpočet kapacity v kombinovaném zapojení doporučuji nejprve zakreslit schéma zapojení kondenzátorů a rozdělit obvod na jednoduché části. To výrazně usnadní orientaci a minimalizuje chyby při výpočtu. Častou chybou je nesprávné rozpoznání částí paralelních a sériových, což vede k nesprávnému výsledku.
Praktické příklady zapojení a výpočtu kapacity kondenzátorů
Pro ilustraci výpočtu kapacity kondenzátorů v kombinovaném zapojení si vezměme tři kondenzátory s hodnotami C₁ = 6 µF, C₂ = 4 µF a C₃ = 2 µF. Kondenzátory C₂ a C₃ jsou zapojeny paralelně, což odpovídá vzorci pro paralelní zapojení kondenzátorů vzorec: kapacity se sčítají. Výsledná kapacita paralelního spojení je tedy C₂₃ = C₂ + C₃ = 6 µF. Tato kapacita je potom zapojena sériově s kondenzátorem C₁, kde platí vzorec pro sériové zapojení kondenzátorů vzorec: převrácená hodnota celkové kapacity je součet převrácených hodnot jednotlivých kapacit.
Schéma zapojení kondenzátorů a výpočet jejich celkové kapacity
- Výpočet paralelní kapacity – sečtěte kapacity C₂ a C₃: 4 + 2 = 6 µF
- Výpočet sériové kapacity – použijte vzorec 1/C = 1/C₁ + 1/C₂₃, tedy 1/C = 1/6 + 1/6 = 1/3 µF⁻¹
- Určení celkové kapacity – převrácením výsledku získáte C = 3 µF
| Kondenzátor | Kapacita (µF) | Poznámka |
|---|---|---|
| C₁ | 6 | Sériové zapojení |
| C₂ | 4 | Paralelní zapojení |
| C₃ | 2 | Paralelní zapojení |
| C₂₃ | 6 | Paralelní kombinace C₂ a C₃ |
| Celková C | 3 | Výsledek kombinace sériového a paralelního zapojení |
Tip: Při výpočtu kapacity kondenzátorů v kombinovaném zapojení si pozorně hlídejte správné použití vzorců pro paralelní a sériové zapojení, aby nedošlo k chybám při měření a výpočtu kapacity kondenzátorů a jak se jim vyhnout. Tento praktický návod na zapojení kondenzátorů v elektrickém obvodu pomůže přesně určit výslednou kapacitu a napětí mezi body obvodu.
Fyzikální vlivy ovlivňující kapacitu kondenzátorů
Kapacita kondenzátorů není pevná hodnota, ale mění se pod vlivem několika fyzikálních faktorů, které ovlivňují jejich funkci v elektrických obvodech. Mezi klíčové patří teplota, frekvence signálu a parazitní prvky jako sériový odpor a indukčnost, jež snižují efektivní kapacitu a mění chování kondenzátorů zejména v impulsních a vysokofrekvenčních aplikacích.
Vliv teploty na kapacitu kondenzátorů
Kapacita kondenzátoru se mění v závislosti na teplotě v rozsahu desítek stupňů Celsia přibližně o 1 až 5 % v závislosti na typu dielektrika. Elektrolytické kondenzátory vykazují teplotní koeficient kapacity až +0,5 %/°C, což znamená, že při zvýšení teploty o 20 °C může kapacita vzrůst o 10 %. Naopak keramické kondenzátory typu C0G (NP0) mají téměř nulový teplotní koeficient, zatímco typ Y5V může vykazovat pokles kapacity až o 20 % při zvýšení teploty o 40 °C. Tyto změny ovlivňují stabilitu a přesnost obvodu, proto je nutné volit kondenzátory s vhodným teplotním koeficientem podle provozních podmínek.
Parazitní prvky a jejich dopad na efektivní kapacitu
Parazitní sériový odpor (ESR) a indukčnost (ESL) vznikají jak v konstrukci kondenzátoru, tak v jeho připojovacích vodičích. ESR typicky dosahuje hodnot od jednotek do stovek miliOhmů, což při vyšších frekvencích způsobuje zvýšené ztráty energie a ohřívání kondenzátoru. ESL v řádu jednotek až desítek nanohenry zvyšuje impedanci kondenzátoru s rostoucí frekvencí, což omezuje jeho schopnost filtrovat vysokofrekvenční složky signálu.
- ESR zvyšuje ztráty a snižuje účinnost kondenzátoru v obvodech s rychlými pulzy.
- ESL způsobuje fázové posuny a omezuje průchod vysokofrekvenčních signálů.
- Kombinace ESR a ESL mění skutečnou kapacitu, která je nižší než nominální hodnota uvedená v katalogu.
Tyto faktory jsou zásadní při návrhu filtrů, oscilátorů a impulsních zdrojů, kde je přesnost kapacity kritická.
Tip: Pro přesný výpočet výsledné kapacity v reálných elektrických obvodech je nutné zohlednit nejen nominální kapacitu, ale také teplotní závislost, frekvenční charakteristiky a parazitní prvky, zejména u paralelních zapojení a složitých kombinací kondenzátorů. Ignorování těchto vlivů může vést k chybám v návrhu a nefunkčnosti zařízení.
Metody měření kapacity kondenzátorů v praxi
Kapacitu kondenzátorů lze v laboratorních podmínkách přesně změřit pomocí LCR metru, který vyhodnocuje kapacitní i indukční parametry součástky v rozsahu od jednotek pikofaradů (pF) do stovek mikrofaradů (µF) s přesností až ±0,5 %. Kromě LCR metru se využívají kapacitní měřiče s frekvencemi měření typicky 1 kHz až 100 kHz a osciloskopy s vhodným zapojením, které umožňují sledovat průběh napětí a náboje v čase, což je užitečné zejména u kondenzátorů s nestandardními vlastnostmi. Přesnost měření výrazně ovlivňuje správné zapojení kondenzátoru mimo jiné eliminací parazitních vlivů, jako jsou sériový odpor vodičů (řádově jednotky mΩ) a kapacita měřicího vedení (desítky pF), stejně jako vliv okolního elektromagnetického rušení.
Chyby při měření a výpočtu kapacity kondenzátorů a jak se jim vyhnout
- Odpojte kondenzátor od zbytku obvodu, protože přítomnost dalších součástek může změnit výslednou kapacitu až o desítky procent.
- Použijte měřicí vodiče s nízkým odporem a stíněním, aby odpor nepřekročil 0,1 Ω a kapacita kabelu byla minimální.
- Kalibrujte LCR metr před každým měřením podle instrukcí výrobce, ideálně s referenčním kondenzátorem o známé kapacitě.
- Zajistěte měřicí prostředí bez elektrostatického a elektromagnetického rušení, například odstíněnou měřicí komoru nebo použitím filtrů.
- Při výpočtu kapacity zohledněte přesné vzorce pro paralelní zapojení kondenzátorů vzorec \( C = C_1 + C_2 + \cdots \) a sériové zapojení kondenzátorů vzorec \( \frac{1}{C} = \frac{1}{C_1} + \frac{1}{C_2} + \cdots \), aby se předešlo chybám v celkovém výsledku.
Tip: Při spojování kondenzátorů příklady ukazují, že nesprávné zapojení, například záměna paralelního a sériového zapojení, může vést k rozdílům v celkové kapacitě až o stovky procent. Proto vždy ověřte schéma zapojení kondenzátorů a proveďte výpočet kapacity před měřením, aby výsledky odpovídaly skutečnosti.
