Návod jak správně nainstalovat termostatickou hlavici na radiátor
Správná montáž termostatické hlavice na radiátor výrazně zlepší regulaci teploty topení a sníží náklady na energii. Instalace vyžaduje přesné uchycení k ventilu radiátoru a správné nastavení, které zajistí optimální výkon celého systému. Následující návod vás provede jednotlivými kroky krok za krokem.
🔑 Hlavní body
- Termostatická hlavice se nejčastěji montuje na ventil s závitem M30x1,5 nebo pomocí zásuvného systému Danfoss RA/RA-N.
- Před instalací je vhodné starou hlavici nastavit na nejvyšší stupeň (např. 5 nebo 6) a poté ji sundat otočením proti směru hodinových ručiček.
- Symbol sněhové vločky na hlavici odpovídá teplotě 6-8 °C a slouží k ochraně proti zamrznutí.
- Snížení pokojové teploty o 1 °C může ušetřit 5-6 % nákladů na vytápění ročně.
- Správné umístění hlavice bez překážek zajišťuje přesné měření teploty a efektivní regulaci topení.
Jak sundat starou termostatickou hlavici z radiátoru
Pro bezpečné a správné odstranění staré termostatické hlavice je potřeba nejdříve nastavit její regulaci na nejvyšší stupeň (obvykle 5 nebo 6). Tento krok uvolní tlak na táhlo ventilu a usnadní demontáž hlavice. Následně použijte hadr k ochraně povrchu ventilu radiátoru a kleště nebo plochý klíč k opatrnému uvolnění matice, která drží hlavici na ventilu.
- Nastavení hlavice – otočte termostatickou hlavici na nejvyšší nastavení teploty topení, aby bylo táhlo ventilu uvolněné.
- Ochrana povrchu – přiložte hadr na matici ventilu radiátoru, aby nedošlo k poškození povrchu během povolování.
- Uvolnění matice – pomocí kleští nebo plochého klíče pomalu povolte matici, která spojuje hlavici s ventilem radiátoru.
- Sundání hlavice – po uvolnění matice stáhněte termostatickou hlavici z ventilu radiátoru.
- Kontrola táhla ventilu – zkontrolujte, zda je táhlo ventilu v pořádku a nebrání montáži nové hlavice.
Upozornění: Častou chybou je příliš rychlé povolování matice bez ochranného hadru, což může vést k poškození ventilového povrchu. Uvolňujte matici pomalu a opatrně. Tento postup je základním krokem pro další montáž termoregulační hlavice a správné nastavení teploty topení.
Jak správně nasadit termostatickou hlavici na radiátor
Při montáži nové hlavice postupujte podle přesného návodu, abyste zajistili optimální regulaci a dlouhodobou funkčnost.
Jak zjistit typ závitu ventilu pro termostatickou hlavici
Pro správnou instalaci termostatické hlavice na radiátor je nezbytné nejprve zjistit typ závitu ventilu. Různé výrobce používají odlišné standardy, přičemž nejčastější jsou závity M30x1,5 a M28x1,5. Dále existují zásuvné systémy, například Danfoss RA a RA-N, které vyžadují jiný způsob upevnění. Správné určení typu závitu nebo systému pomůže vybrat odpovídající termoregulační hlavici a případně vhodný adaptér, což usnadní montáž termostatické hlavice a zajistí správné nastavení teploty topení.
Jak identifikovat závit ventilu pro termostatickou hlavici
Nejběžnější závity ventilů radiátorů jsou M30x1,5 a M28x1,5. Pro správné nasazení termostatické hlavice je třeba přesně změřit průměr a stoupání závitu ventilu, které se označují jako metrický závit s označením M (např. M30x1,5 znamená průměr 30 mm a stoupání závitu 1,5 mm). Měření lze provést pomocí posuvného měřítka a závitového měřidla, což eliminuje chyby při montáži. Takové přesné určení závitu umožňuje snadný výběr kompatibilní hlavice i správné nastavení průtoku tepla.
Rozdíly mezi závitovými a zásuvnými systémy
Termostatické hlavice se připevňují na ventil buď závitovým systémem, typicky M30x1,5, nebo zásuvným systémem Danfoss RA/RA-N. Zásuvný systém vyžaduje nasazení hlavice do speciálního držáku na ventilu bez potřeby závitového spoje. Starší ventily, například Danfoss RTD, často vyžadují použití adaptéru pro připojení hlavic určených na moderní zásuvné systémy. Správná volba mezi závitovým a zásuvným systémem zásadně ovlivní údržbu radiátorové hlavice a její snadnou montáž.
| Typ spojení | Nejčastější závit | Kompatibilita | Poznámka |
|---|---|---|---|
| Závitový systém | M30x1,5, M28x1,5 | Většina hlavic se závitem | Při nesouladu nutný adaptér |
| Zásuvný systém | Danfoss RA, RA-N | Hlavice Danfoss RA/RA-N | Adaptér pro starší ventily RTD |
| Starší ventily | Danfoss RTD (speciální závit) | Nutnost adaptéru | Adaptér zajišťuje kompatibilitu |
Odborná rada: Při montáži termostatické hlavice na radiátor doporučuji nejprve ověřit typ ventilu a případně konzultovat informace na portálu eAgri.cz, kde jsou detailní návody k instalaci termoregulačních hlavic i jejich údržbě. To výrazně usnadní správné nastavení teploty topení a prodlouží životnost ventilu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak správně namontovat termostatickou hlavici na ventil
Montáž termostatické hlavice na ventil radiátoru vyžaduje pečlivý postup, který zajistí správnou funkci a přesné nastavení teploty topení. Následující návod popisuje, jak nainstalovat termostatickou hlavici na radiátor krok za krokem.
Příprava ventilů a hlavice
Nejprve nastavte starou termostatickou hlavici na nejvyšší číslo a sundejte ji z ventilu radiátoru. Zkontrolujte, zda táhlo ventilu volně pohybuje, protože jeho zablokování může ovlivnit regulaci teploty. Správná funkce ventilu je základem pro efektivní nastavení teploty topení.

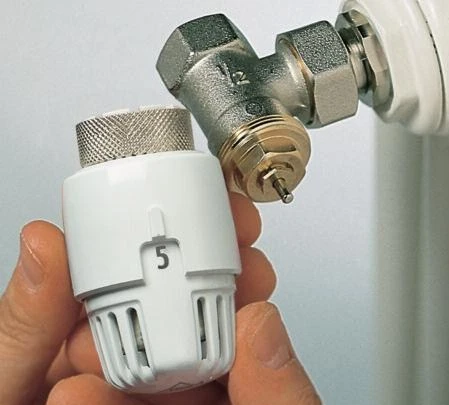

Montáž hlavice na ventil

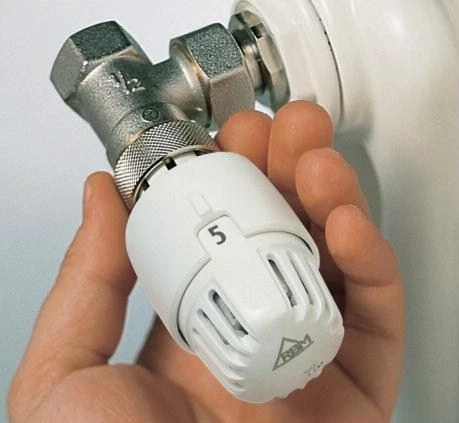

Nasazení termoregulační hlavice začněte tím, že ji pevně nasadíte na ventil radiátoru. Utáhněte matici ručně, aby byla hlavice bezpečně připevněna, a v případě potřeby použijte nástroj s ochranou povrchu, abyste zabránili poškození. Při montáži termostatické hlavice na radiátor je důležité, aby matice byla utažena dostatečně, ale ne příliš, aby nedošlo k poškození závitu.
- Odstranění staré hlavice – nastavte ji na nejvyšší stupeň a sundejte.
- Kontrola táhla ventilu – zajistěte jeho volný pohyb.
- Nasazení nové hlavice – pevně nasaďte na ventil.
- Utažení matice – ručně, případně s lehkou pomocí nástroje.
Kontrola funkce po montáži
Po instalaci zkontrolujte, zda táhlo ventilu opět volně pohybuje a termostatická hlavice není blokována okolními předměty. Čidlo teploty hlavice musí mít možnost měřit teplotu vzduchu v místnosti bez překážek, aby správně regulovalo topení. Ujistěte se, že kapilární trubice není zalomena ani sevřená, což by mohlo ovlivnit měření teploty na vzdáleném místě.
Tip: Častou chybou při montáži bývá přetahování matice, které může poškodit závit ventilu a vést k netěsnostem. Montáž termostatické hlavice se hodí pro většinu běžných ventilů radiátorů, avšak pokud máte atypický typ ventilu, doporučuji konzultaci s odborníkem.
Jak správně umístit termostatickou hlavici pro přesné měření teploty
Termostatická hlavice musí být umístěna tak, aby mohla přesně měřit teplotu vzduchu v místnosti bez zkreslení způsobeného okolními překážkami. Nábytek a závěsy často omezují volné proudění vzduchu k ventilu radiátoru, což vede k nesprávnému měření a následnému nevhodnému nastavení teploty topení. Pro optimální funkci je proto nezbytné zajistit minimálně 10 cm volného prostoru kolem hlavice.
Pro správné umístění termoregulační hlavice na radiátor doporučuji dodržet tyto konkrétní zásady:
- Umístěte hlavici na ventil radiátoru tak, aby nebyla v přímém kontaktu se závěsy, nábytkem ani jinými pevnými předměty
- Zajistěte volný prostor minimálně 10 cm kolem hlavice pro dostatečné proudění vzduchu, které je klíčové pro přesné měření teploty
- Nepřikryvejte radiátor ani hlavici textiliemi, dekoracemi nebo kryty, které by mohly ovlivnit teplotu vzduchu kolem senzoru
- Vyhněte se instalaci hlavice v blízkosti zdrojů tepla (například krb, přímotop) nebo chladu (například otevřené okno, klimatizace), které mohou zkreslit nastavení teploty topení
- Pravidelně kontrolujte a čistěte hlavici, aby nedošlo k zanesení nebo mechanickému poškození, které by mohlo ovlivnit její funkci
Tip: Častou chybou při instalaci je umístění hlavice za závěsy nebo příliš blízko nábytku, což způsobuje, že ventil reaguje na teplotu v uzavřeném prostoru a nikoliv v celé místnosti. To vede k přetápění nebo podtápění místnosti.
Pro koho se správné umístění hodí: Tento postup je nezbytný pro všechny obytné místnosti, kde je potřeba přesná regulace teploty pro komfort a úsporu energie. Naopak v technických místnostech, kde není potřeba přesné měření teploty vzduchu, může být umístění méně kritické.
Jak správně nasadit termostatickou hlavici na radiátor
Správná montáž termostatické hlavice zahrnuje nejen pevné a těsné připevnění k ventilu radiátoru, ale také její umístění v prostoru bez překážek, které by mohly ovlivnit proudění vzduchu. Tím zajistíte, že ventil bude regulovat teplotu podle skutečných podmínek v místnosti a nikoliv podle zkreslených hodnot.

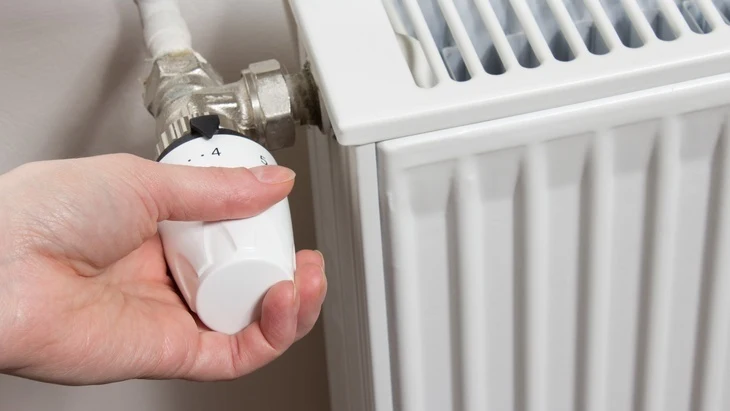

Jak nastavit termostatickou hlavici podle požadované teploty
Nastavení termostatické hlavice na radiátoru je klíčové pro efektivní regulaci teploty místnosti a úsporu energie. Podívejme se, jak správně interpretovat čísla na hlavici a jak vybrat optimální teplotu pro různé typy místností.
Jak přeložit čísla na hlavici do teplotních hodnot
Čísla na termostatické hlavici odpovídají přibližným teplotním rozsahům v místnosti. Například symbol sněhové vločky značí teplotu 6-8 °C, což slouží k ochraně proti zamrznutí. Číslo 1 odpovídá 12-15 °C, 2 znamená 16-18 °C, číslo 3 je ideální pro 18-20 °C, 4 pak pro 21-23 °C a 5 značí 24-26 °C. Tato stupnice umožňuje přesné nastavení termoregulační hlavice podle požadované teploty. Pro přesnější kontrolu doporučuji měřit skutečnou teplotu v místnosti teploměrem, protože okolní podmínky mohou ovlivnit nastavení ventilu radiátoru.
| Symbol/Číslo | Teplota (°C) | Význam |
|---|---|---|
| ❄ (sněhová vločka) | 6-8 | Ochrana proti zamrznutí |
| 1 | 12-15 | Nízká teplota, šetří energii |
| 3 | 18-20 | Standardní komfortní teplota |
| 4 | 21-23 | Vyšší teplota, např. koupelna |
Optimální nastavení hlavice pro různé místnosti
Pro obytné místnosti jako obývací pokoj a ložnici je vhodné nastavit termostatickou hlavici na číslo 3, což odpovídá teplotě 18-20 °C. Tento rozsah zajišťuje komfortní prostředí při běžném užívání a zároveň efektivní spotřebu energie. V koupelně se doporučuje nastavit hlavici na číslo 4, tedy teplotu okolo 22-24 °C, aby bylo prostředí příjemně teplé a předešlo se vlhkosti. Pro méně využívané nebo přechodné prostory, jako jsou sklepy či komory, postačuje nižší nastavení na číslo 1 (12-15 °C), které zabraňuje přílišnému ochlazení a zároveň šetří náklady na topení. Správné nastavení termoregulační hlavice tak pomáhá optimalizovat nastavení teploty topení podle potřeb každé místnosti.
Tip: Při montáži termostatické hlavice věnujte pozornost správnému umístění, aby nedocházelo k ovlivnění teploty průvanem nebo přímým slunečním světlem, což by zkreslovalo její funkci.
Údržba a čištění termostatické hlavice
Pravidelná údržba termostatické hlavice výrazně prodlužuje její životnost a zajišťuje správnou funkci ventilu radiátoru. Zabránit zatuhnutí táhla ventilu pomáhá preventivní čištění a kontrola pohybu hlavice, zejména po delší nečinnosti topení.
Pro čištění doporučuji používat vlhký hadřík bez agresivních chemikálií, které by mohly poškodit povrch termoregulační hlavice. Pravidelné odstranění prachu a nečistot zlepšuje citlivost snímače teploty a správné nastavení teploty topení.
Tipy pro údržbu radiátorové hlavice:
- Očistěte hlavici jemně vlhkým hadříkem každé 2-3 měsíce
- Zkontrolujte, zda táhlo ventilu při otáčení hlavice plynule pohybuje
- Vyvarujte se používání rozpouštědel a chemických čističů
- Při zjištění zatuhnutí ventil opatrně uvolněte podle návodu výrobce
Správná údržba je stejně důležitá jako montáž termostatické hlavice a její správné používání, proto je vhodné ji nezanedbávat.
Řešení problémů s instalací a netěsnostmi
Při montáži termostatické hlavice na ventil radiátoru vznikají netěsnosti nejčastěji v maticovém spoji mezi hlavicí a ventilem. Pro odstranění úniku vody je nezbytné matici utáhnout pevně, ale s maximální opatrností, aby nedošlo k poškození závitů nebo těsnicích ploch. Přetahování může způsobit trvalé poškození, které vede k trvalému úniku.
Pro snížení rizika netěsnosti doporučuji před montáží aplikovat na závity ventilu PTFE těsnící pásku (běžně nazývanou teflonová páska). Tato páska vytváří spolehlivou bariéru proti úniku vody a zároveň usnadňuje budoucí demontáž hlavice bez poškození závitů. Pásku nanášejte rovnoměrně ve směru závitu, ideálně 3-5 závitů překrývajících se vrstev.
Po nasazení hlavice na ventil je nutné zkontrolovat správné usazení a utažení matice. K utažení používejte vhodný plochý klíč nebo nastavitelné kleště s ochranou povrchu (např. hadrem), aby nedošlo k poškrábání nebo deformaci. Při kontrole spoje po instalaci sledujte případný únik vody pod hlavicí i kolem matice, zejména při prvním spuštění topení.
- Použijte plochý klíč nebo nastavitelné kleště s ochranou povrchu pro utažení matice
- Naneste 3-5 vrstev PTFE těsnící pásky na závity ventilu ve směru závitu
- Pečlivě usazujte hlavici, aby táhlo ventilu nebylo poškozeno nebo vychýleno
- Po instalaci zkontrolujte spoje při provozním tlaku topení (minimálně 1,5 baru)
- Při zjištění úniku okamžitě dotáhněte matici, ale nepřetahujte
Jak se instaluje termostatická hlavice na radiátor a co zkontrolovat
Správné nastavení ventilu s přednastavením je klíčové pro přesnou regulaci teploty v místnosti a zabránění přetápění. Přednastavení ventilu se provádí podle doporučení výrobce, obvykle nastavením stupně průtoku (např. 1-5), který odpovídá požadovanému výkonu radiátoru. Nesprávné nastavení může vést k nevyváženému vytápění a zvýšené spotřebě energie.
Dodržení těchto kroků minimalizuje riziko úniku vody a zajistí dlouhodobou funkčnost termoregulační hlavice. Častou chybou při instalaci je příliš volné utažení matice nebo absence těsnící pásky, což způsobuje netěsnosti a následné poškození ventilu. Pro koho se instalace hodí: uživatelé s moderními radiátory a termoregulačními ventily. Nevhodná je pro starší ventily bez standardních závitů, kde je nutné použít adaptéry nebo odborný servis.
Instalace termostatické hlavice v netradičních prostorách
Instalace termostatické hlavice v netradičních prostorách vyžaduje speciální přístup kvůli zvýšené vlhkosti, která může způsobit korozi ventilu radiátoru a dalších částí. V koupelnách a sklepech je proto vhodné zvolit termoregulační hlavice s ochranou proti korozi a umístit je mimo přímý kontakt s vodou a kondenzací. Správné umístění hlavice zároveň zajišťuje přesné nastavení teploty topení a prodlužuje životnost zařízení.
Tipy pro instalaci termostatické hlavice na topení v koupelnách a vlhkých prostorách
- Použijte hlavice s krytím IP44 nebo vyšším, které odolávají vlhkému prostředí
- Montujte hlavici do výšky alespoň 1,5 metru nad podlahou, mimo dosah sprchového proudu
- Zabezpečte ventil radiátoru proti přímému styku s kapalinou a kondenzátem
- Pravidelně provádějte údržbu radiátorové hlavice, abyste předešli korozi
- Vyhněte se instalaci hlavice v místech s častými teplotními výkyvy a průvanem
Tento návod na instalaci termostatické hlavice na radiátor pomáhá zajistit funkčnost i v náročných podmínkách a předchází typickým problémům s korozí a nesprávným nastavením.
Bezpečnostní doporučení při instalaci termostatické hlavice
Při montáži termostatické hlavice na ventil radiátoru je nezbytné používat nářadí odpovídající velikosti matice, obvykle klíč o rozměru 30 mm pro závity M30x1,5. Přetahování matice patří mezi nejčastější chyby, které vedou k poškození závitů ventilu nebo deformaci ventilové části, což může způsobit netěsnosti a zhoršit regulaci teploty. Matice proto doporučuji utahovat pouze rukou a případně jemně dotažením klíčem s momentem do 5 Nm, aby nedošlo k přetížení spoje.
Pro ochranu povrchu radiátoru i termostatické hlavice je vhodné pod klíč nebo kleště vložit hadřík či ochrannou izolační pásku. Tento postup zabrání vzniku škrábanců a korozi, která by mohla ovlivnit funkčnost ventilu a zkrátit životnost celého systému. Před instalací hlavice je rovněž nutné zkontrolovat stav ventilu – jeho tyčka musí být pohyblivá a bez koroze. Pokud je ventil zkorodovaný nebo zanesený, doporučuje se jej nejprve vyčistit nebo vyměnit, protože zanesený ventil omezuje správnou regulaci průtoku otopné vody a tím i efektivitu topení.
- Použijte klíč velikosti odpovídající matici ventilu (např. 30 mm pro M30x1,5)
- Utahujte matice rukou a jemně dotažením klíčem s momentem max. 5 Nm
- Pod nářadí vložte hadřík nebo ochrannou pásku proti poškrábání
- Před montáží ověřte pohyblivost a čistotu ventilové tyčky
Tip: Častou chybou je přetahování matice, které vede k trvalému poškození ventilového závitu a následným netěsnostem. Proto nikdy nepoužívejte nadměrnou sílu a vždy kontrolujte, zda je ventil v dobrém technickém stavu.
Pro koho se instalace hodí: Tento postup je vhodný pro všechny běžné typy termostatických hlavic a ventilů s běžnými závity (M30x1,5, M28x1,5, Danfoss RA). Pro koho ne: Pokud ventil vykazuje silnou korozi nebo je poškozený, je nutné jej před montáží hlavice odborně opravit nebo vyměnit, jinak instalace nebude bezpečná ani funkční.
Časté dotazy o instalaci a používání termostatických hlavic
Jak se instaluje termostatická hlavice na radiátor a co zkontrolovat
Otázka: Jak nainstalovat termostatickou hlavici na radiátor krok za krokem?
Nastavte starou hlavici na nejvyšší polohu (5 nebo 6), sundejte ji, zkontrolujte ventil radiátoru a nasaďte novou hlavici. Ručně utáhněte matici, u systémů Danfoss RA zajistěte správné zacvaknutí.
Otázka: Jak správně nastavit termostatickou hlavici na radiátoru?
Nastavte hlavici podle stupnice, přičemž číslo 3 odpovídá teplotě 18-20 °C. Symbol sněhové vločky znamená režim proti zamrznutí (6-8 °C). Měřte teplotu teploměrem a hlavici často neotáčejte.
Otázka: Co znamená symbol sněhové vločky na termostatické hlavici?
Symbol indikuje režim proti zamrznutí, kdy ventil otevře průtok při teplotě 6-8 °C, aby se zabránilo poškození topného systému.
Otázka: Jak odstranit netěsnosti po instalaci termostatické hlavice?
Zkontrolujte utažení matice, případně použijte těsnící pásku na závity. Nepřetahujte matice, což může poškodit ventil radiátoru.
Otázka: Jak často kontrolovat ventil radiátoru po instalaci hlavice?
Kontrolujte ventil a táhlo ventilu alespoň jednou ročně, hlavně po delší nečinnosti, aby se zabránilo zatuhnutí a správně fungovalo nastavení teploty topení.
Otázka: Jak postupovat, když ventil na radiátoru zatuhne?
Pomalu povytáhněte táhlo ventilu kleštěmi a několikrát zatlačte, čímž se ventil rozpohybuje. Při dlouhodobé nečinnosti nechte ventil otevřený.
Otázka: Jak poznám správný typ závitu ventilu pro hlavici?
Nejběžnější jsou závity M30x1,5 a M28x1,5. Zkontrolujte průměr závitu nebo označení na ventilu, starší ventily mohou vyžadovat adaptér.
Otázka: Lze termostatickou hlavici instalovat do koupelny?
Ano, ale zvolte hlavici odolnou vůči vlhkosti a umístěte ji mimo přímý kontakt s vodou a párou, aby se zabránilo korozi.
Otázka: Jak správně umístit hlavici, aby přesně měřila teplotu?
Umístěte ji na volné místo bez nábytku a závěsů, zajistěte volný průchod vzduchu a neinstalujte ji přímo na radiátor nebo blízko jiných zdrojů tepla.
Otázka: Co dělat, když termostatická hlavice stále topí?
Zkontrolujte správné nastavení, umístění hlavice a funkčnost ventilu. V případě potřeby ventil rozpohybujte nebo vyměňte hlavici.
Otázka: Jak nastavit průtok u termostatického ventilu?
Nastavte hlavici na požadovanou hodnotu na stupnici, což reguluje průtok vody radiátorem a tím i teplotu v místnosti.
Otázka: Jaký je rozdíl mezi mechanickou a elektronickou termostatickou hlavicí?
Mechanická hlavice se nastavuje ručně, elektronická má motorový pohon a displej pro přesnější a automatické řízení teploty.
Otázka: Jak integrovat termostatickou hlavici do chytré domácnosti?
Použijte inteligentní hlavice s Wi-Fi nebo rádiovou komunikací, které lze ovládat přes aplikaci a propojit s dalšími chytrými zařízeními.
Otázka: Jak čistit termostatickou hlavici?
Čistěte ji vlhkým hadříkem bez chemikálií, pravidelně kontrolujte pohyb táhla ventilu a neotáčejte hlavicí často na extrémní polohy.
Otázka: Jaká jsou bezpečnostní opatření při instalaci hlavice?
Používejte vhodné nářadí s ochranou povrchů, nepřetahujte matice, pracujte v rukavicích a v případě pochybností konzultujte instalaci s odborníkem.
Odborná rada: Při montáži termoregulační hlavice věnujte pozornost správnému utažení matice a volnému umístění hlavice. Častou chybou je instalace příliš blízko radiátoru nebo překážek, což zkresluje měření teploty a snižuje efektivitu regulace. Tento návod na instalaci termostatické hlavice na radiátor krok za krokem pomůže zajistit správné fungování celého systému.
