Relé: Principy fungování a přehled hlavních typů

Relé je elektrický spínač, který umožňuje ovládat vysoké proudy pomocí nízkého signálu. Elektromagnetická, časová nebo polovodičová relé se liší principem činnosti a využitím, přičemž stykač představuje robustní variantu pro průmyslové aplikace. Porozumění jejich fungování pomáhá správně zvolit relé pro konkrétní elektrický obvod.

Co je relé a jak funguje jeho základní princip

Relé je elektrický spínač ovládaný cívkou s feromagnetickým jádrem, která při přivedení napětí vytváří magnetické pole. Toto pole přitahuje pohyblivou kotvu nebo jazýček, čímž překoná sílu pružiny a sepne nebo rozepne kontakty relé. Sepnutím kontaktů relé umožní průchod většího proudu v ovládaném obvodu, přičemž cívka je řízena nízkým řídicím napětím. Tím dochází k galvanickému oddělení řídicí a výkonové části obvodu, což zvyšuje bezpečnost a spolehlivost spínání. Relé tak slouží k dálkovému a přesnému řízení elektrických zařízení s větší zátěží pomocí malého řídicího signálu.

Co je relé a jak funguje?

Relé pracuje na principu elektromagnetické indukce v cívce, která vytváří magnetické pole o síle závislé na velikosti napětí a proudu ve vinutí. Magnetické pole přitáhne feromagnetické jádro a pohyblivou kotvu, která mechanicky sepne kontakty relé. Po odpojení napájení cívky pružina vrací kontakty do výchozí polohy. Typická doba sepnutí elektromagnetického relé je 0,07 až 0,11 sekundy, doba rozepnutí se pohybuje mezi 0,5 a 1,4 sekundy. Relé umožňuje spínat obvody s proudy od jednotek ampér až po desítky ampér, přičemž řídicí proud cívky bývá v řádu stovek miliampérů.

Jaký je princip fungování relé a stykače?

Stykač je speciální typ elektromagnetického relé určený pro spínání vyšších proudů, často v rozsahu stovek ampérů, a pro vícefázové obvody. Funguje na stejném principu jako relé – cívka vytváří magnetické pole, které přitahuje kotvu a sepne robustní kontakty. Stykače mají obvykle více kontaktů (například třífázové s třemi hlavními kontakty) a splňují přísné bezpečnostní normy pro průmyslové použití. Díky konstrukci zvládají spínat indukční zátěže, jako jsou elektromotory, a mohou být vybaveny pomocnými kontakty pro signalizaci stavu. Relé i stykače jsou klíčové pro bezpečné a spolehlivé řízení elektrických obvodů, přičemž stykač je vhodný pro aplikace s vyššími proudy a nároky na životnost.

Tip: Při ovládání relé je nutné chránit spínací tranzistor proti indukovanému napětí z cívky pomocí flyback diody zapojené paralelně s cívkou. Bez této ochrany může dojít k poškození elektronických řídicích prvků.

Pro koho se relé hodí: Relé jsou vhodná pro řízení elektrických obvodů s rozdílnými proudy a napětími, kde je potřeba galvanické oddělení a bezpečné spínání. Naproti tomu stykače se uplatní především v průmyslových instalacích s vysokými proudy a vícefázovými motory, kde je vyžadována vyšší mechanická odolnost a životnost.

Hlavní typy relé a jejich charakteristika

Relé představují klíčové prvky v řízení elektrických obvodů, přičemž jejich typy se liší principem činnosti i oblastí využití. Níže najdete přehled hlavních druhů relé a jejich specifických vlastností.

Elektromagnetická relé

Elektromagnetická relé pracují na principu cívky s měkkým feromagnetickým jádrem, která při průchodu elektrického proudu vytváří magnetické pole. Toto pole přitahuje pohyblivou kotvu, jež mechanicky sepne nebo rozepne kontakty relé. Doba sepnutí elektromagnetického relé se pohybuje mezi 0,07 a 0,11 sekundy, doba vypnutí je delší, v rozmezí 0,5 až 1,4 sekundy. Konstrukce často zahrnuje dvě vinutí, z nichž jedno je zkratovaná měděná smyčka omezující rychlý nárůst magnetického toku a tím snižující elektrické rušení. Elektromagnetická relé jsou vhodná pro spínání běžných elektrických obvodů, kde je požadována spolehlivost a mechanický kontakt s dostatečnou proudovou kapacitou.

Časová relé

Časová relé umožňují zpoždění sepnutí nebo rozepnutí obvodu podle nastaveného časového intervalu, který může dosahovat až 60 sekund. Pneumatická časová relé využívají tlumicí mechanismus založený na řízení průtoku vzduchu, což zajišťuje časovou přesnost přibližně ±10 %. Hodinové mechanické časovače pracují na principu pružiny nabíjené elektromagnetem s časovým rozsahem 0,1 až 20 sekund, přičemž rychlost mechanismu závisí na proudu cívky. Moderní elektronická časová relé nahrazují mechanické modely a nabízejí digitální nastavení časových parametrů v rozsahu sekund, minut, hodin i dnů v týdnu. Obsahují mikroprocesory a digitální čítače impulsů, které umožňují komplexní funkce včetně týdenních spínacích programů, často využívaných v inteligentních domácnostech.

Polovodičová relé

Polovodičová relé (Solid State Relé, SSR) nemají žádné mechanické části a spínají elektrický obvod pomocí polovodičových prvků, například triaků nebo tranzistorů. Tento princip umožňuje rychlé sepnutí bez mechanického opotřebení a tichý provoz. Existují varianty SSR pro střídavý proud (AC SSR), stejnosměrný proud (DC SSR), relé s nulovým křížením (zapínání v bodě nulového napětí pro minimalizaci rušení) a náhodné zapínání (okamžité sepnutí bez ohledu na fázi). Nevýhodou polovodičových relé je pokles napětí na výstupu a zvýšené zahřívání, které vyžaduje vhodné chlazení.

Bistabilní relé

Bistabilní relé si udržují svůj spínací stav i po odpojení napájení, což výrazně šetří energii. Existují dvě konstrukční varianty: jednocívkové, kde se stav mění pulzy opačné polarity, a dvoucívkové, které používají samostatné cívky pro sepnutí a rozepnutí. Bistabilní relé jsou vhodná tam, kde je potřeba dlouhodobě udržet stav bez trvalého napájení, například v paměťových obvodech nebo úsporných aplikacích.

Speciální typy relé

Mezi speciální relé patří teplotní relé, která reagují na překročení nastavené teploty v rozsahu přibližně 30 až 120 °C a slouží k ochraně zařízení před přehřátím. Proudová relé spínají při překročení definované hodnoty proudu, obvyklé prahy jsou 4 A, 10 A nebo 16 A, a používají se k ochraně elektrických obvodů před přetížením. Bezpečnostní relé monitorují kritické stavy jako nouzové zastavení nebo poruchy senzorů a zajišťují bezpečný provoz strojů. Dále existují vysokofrekvenční relé pro RF a mikrovlnné aplikace a automobilová relé, která jsou navržena pro odolnost vůči vibracím, teplotním výkyvům a kolísání napětí.

Typy kontaktů relé

Relé mohou mít různé konfigurace kontaktů podle počtu spínacích pólů a jejich funkcí:

Relé mohou být jednopólová (SPST), dvoupólová (DPST), přepínací jednopólová (SPDT) nebo přepínací dvoupólová (DPDT), přičemž poslední je vhodná například pro řízení směru otáčení motorů změnou polarity.

Tip: Častou chybou je nesprávný výběr typu kontaktu a jeho proudové zatížitelnosti, což vede k rychlému opotřebení kontaktů nebo selhání relé. Proto vždy vybírejte relé podle specifikace elektrického obvodu a dodržujte příslušné bezpečnostní normy.

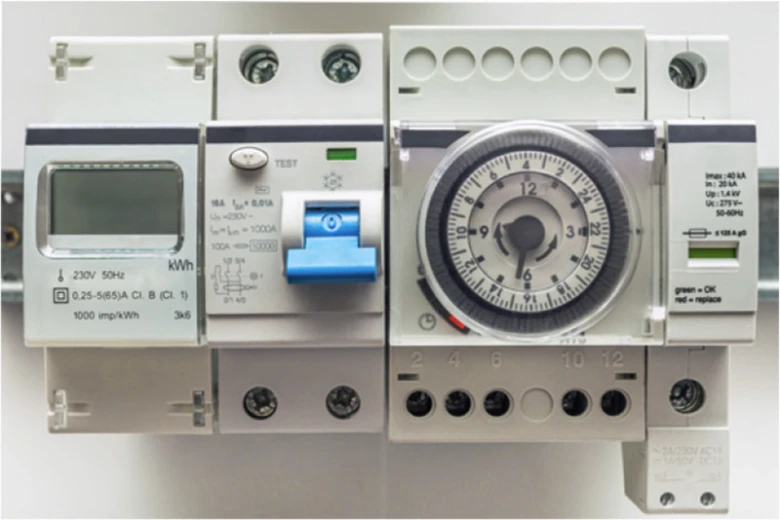

Relé se běžně montují na DIN lištu v rozvaděčích, kde je možné je snadno vyměnit nebo připojit k dalším zařízením. Pro správnou funkci je nutné dodržet provozní teplotní rozsah od -20 °C do +50 °C a maximální relativní vlhkost 80 %. Při ovládání relé je třeba počítat s indukovaným napětím při vypnutí

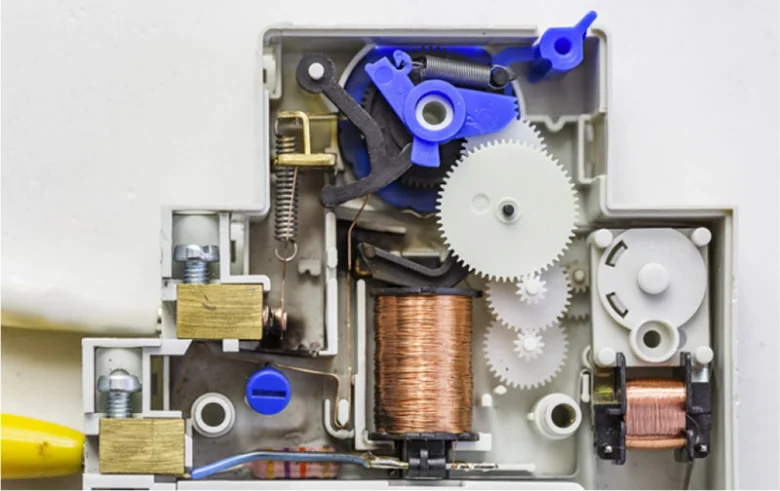

Podrobný princip činnosti elektromagnetického relé

Elektromagnetické relé je zařízení, které využívá magnetické pole cívky k ovládání elektrického obvodu. Po přivedení napětí na cívku vzniká magnetické pole, které působí na kovový jazýček nebo kotvu relé. Toto pole překonává odpor pružiny, která drží kontakty v původní otevřené nebo zavřené poloze. Jakmile magnetické pole dosáhne dostatečné síly, jazýček se přitáhne k jádru cívky a sepne kontakty relé, čímž umožní průchod proudu v ovládaném obvodu.

Pro omezení nechtěných jevů při vypínání cívky slouží zkratovaná měděná smyčka – ta zpomaluje změnu magnetického toku a tím ovlivňuje dobu sepnutí a rozepnutí. Sepnutí kontaktů elektromagnetického relé probíhá v řádu 0,07 až 0,11 sekundy, zatímco pružina vrací kontakty do původní polohy za 0,5 až 1,4 sekundy po odpojení napětí.

Princip činnosti relé je základní pro všechny typy relé, včetně polovodičových relé, časových relé a stykačů, které využívají obdobné ovládací mechanismy, ale liší se konstrukcí nebo funkcemi. Správné zapojení relé a porozumění principu jeho činnosti je klíčové pro bezpečný a spolehlivý provoz elektrických zařízení.

Typy kontaktů relé a jejich význam v obvodu

Kontakty relé určují přesný způsob přerušení nebo propojení elektrického obvodu. Základní typy kontaktů jsou NO (normálně otevřený), který je v klidovém stavu rozpojený a sepne se při aktivaci relé, a NC (normálně zavřený), který je v klidu sepnutý a při sepnutí relé se rozpojí. Přepínací kontakty (SPDT, DPDT) umožňují přepínání mezi dvěma samostatnými výstupy v rámci jednoho relé.

Konfigurace kontaktů se označují zkratkami podle počtu pólů (spínacích cest) a hodů (možností přepnutí):

• SPST (Single Pole Single Throw) – jeden pól, jeden hod, základní spínač pro jednoduché sepnutí nebo rozpojení.
• SPDT (Single Pole Double Throw) – jeden pól, dva hody, umožňuje přepínání mezi NO a NC kontaktem.
• DPST (Double Pole Single Throw) – dva póly, jeden hod, paralelní spínače ovládané jedním relé, vhodné pro současné spínání dvou nezávislých obvodů.
• DPDT (Double Pole Double Throw) – dva póly, dva hody, často používané pro změnu polarity motorů nebo přepínání mezi dvěma zdroji.

Tyto konfigurace se využívají u různých typů relé, například elektromagnetických relé s mechanickými kontakty, polovodičových relé s elektronickým spínáním a průmyslových stykačů. Schématická značka relé v elektrických schématech jasně definuje typ kontaktu a jeho funkci v obvodu, což usnadňuje návrh a diagnostiku zapojení.

Tip: Při výběru kontaktu relé vždy zvažte provozní podmínky obvodu – například NO kontakty jsou vhodné pro běžné spínání zátěže, zatímco NC kontakty jsou nezbytné pro bezpečnostní funkce, kde musí být obvod sepnutý v klidovém stavu. Nesprávný výběr může vést k nechtěnému sepnutí nebo rozpojení, což může poškodit zařízení nebo ohrozit bezpečnost.

Speciální druhy relé a jejich využití

Speciální relé se liší od základních elektromagnetických relé svým zaměřením na konkrétní fyzikální veličiny a bezpečnostní funkce. Teplotní relé reagují na překročení nastaveného rozsahu 30-120 °C a využívají se například v topných systémech nebo klimatizaci pro ochranu zařízení před přehřátím. Proudová relé spínají při hodnotách 4 A, 10 A nebo 16 A a slouží k monitorování elektrického proudu, což je nepostradatelné v průmyslových aplikacích a ochraně motorů.

Bezpečnostní relé zajišťují spolehlivé nouzové zastavení strojů a kontrolu bezpečnostních senzorů, čímž minimalizují riziko úrazu. Vysokofrekvenční relé jsou určena pro RF a mikrovlnné obvody – jejich konstrukce umožňuje spínání vysokých frekvencí bez ztráty signálu. Automobilová relé se pak zaměřují na spínání zátěží v automobilovém průmyslu, kde jsou kladeny nároky na odolnost vůči vibracím a teplotním výkyvům.

• Teplotní relé – rozsah 30-120 °C, ochrana proti přehřátí
• Proudová relé – spínací proudy 4-16 A, monitorování zátěže
• Bezpečnostní relé – nouzové zastavení a kontrola senzorů
• Vysokofrekvenční relé – spínání RF signálů v mikrovlnných obvodech
• Automobilová relé – odolnost vůči vibracím a teplotám v autech

Tip: Při zapojení relé vždy dbejte na správný výběr kontaktů a dodržení bezpečnostních norem relé, aby nedocházelo k přetížení nebo poruše stykače. Speciální relé se hodí především tam, kde je potřeba přesně reagovat na specifické podmínky, zatímco pro běžné spínání se spíše využívají standardní elektromagnetické nebo polovodičové relé.

Životnost a provozní podmínky relé

Životnost a provozní podmínky relé mají klíčový vliv na spolehlivost celého zařízení. Elektromagnetická relé obvykle dosahují životnosti okolo stovek tisíc sepnutí, zatímco polovodičová relé vydrží miliony sepnutí, což je důležité při častém přepínání. Provozní teplota relé se pohybuje mezi -20 °C až +50 °C, přičemž maximální vlhkost vzduchu by neměla překročit 80 %. Nedodržení těchto parametrů vede k předčasnému opotřebení kontaktů relé nebo k selhání polovodičových prvků. Častou chybou při použití relé je jejich nasazení mimo doporučený teplotní rozsah nebo ve vlhkém prostředí bez odpovídající ochrany. Správné zapojení relé a respektování provozních podmínek zajišťuje dlouhodobý a bezpečný provoz jak elektromagnetických relé, tak stykačů a časových relé.

Základní zapojení relé a ochranné prvky

Správné zapojení relé v elektrickém obvodu je klíčové pro jeho spolehlivý provoz a ochranu dalších komponent. Flyback dioda se zapojuje paralelně ke cívce elektromagnetického relé a slouží k ochraně tranzistoru před indukovaným napětím, které vzniká při vypnutí cívky. Toto indukované napětí může poškodit řídicí prvek, proto je jeho eliminace nezbytná.

Pro potlačení obloukového výboje na kontaktech relé, zejména u stykačů či kontaktů s vyšším proudem, se používá RC Snubber. Tento prvek tlumí přechodové jevy a prodlužuje životnost kontaktů. Správné zapojení relé tedy zahrnuje jak flyback diodu, tak případně RC Snubber, čímž se zajišťuje ochrana tranzistoru i samotného relé.

Jak zapojit relé a jak funguje

Elektromagnetické relé se ovládá pomocí řídicích signálů, které přes tranzistor aktivují cívku relé, čímž se sepne kontakt relé a umožní průchod proudu v hlavním obvodu. Typy relé a jejich popis zahrnují i polovodičová relé či časová relé, která mají specifické způsoby ovládání a aplikace. Kontakt relé je proto důležitý prvek, který přenáší výkon v zapojení relé.

Metody diagnostiky a testování relé

Diagnostika relé je nezbytná pro zajištění správné funkce elektromagnetických relé, časových relé i polovodičových relé v průmyslových aplikacích. Zahrnuje především měření odporu cívky a test sepnutí kontaktů, které ověřují elektrickou i mechanickou kondici zařízení. Multimetr je základní nástroj pro tyto měření, protože umožňuje přesně změřit odpor a ověřit správné zapojení relé i kontaktů. Kontrola kontaktů relé pomáhá odhalit opotřebení či mechanické závady, které mohou ovlivnit spolehlivost spínání.

Pravidelné testování prodlužuje životnost relé a snižuje riziko poruch v elektrickém obvodu, kde relé často ovládá stykač nebo jiné komponenty.

1. Měření odporu cívky – pomocí multimetru změřte hodnotu odporu podle technické specifikace relé
2. Test sepnutí kontaktů – ověřte, že se kontakty správně sepnou při přivedení napětí na cívku
3. Kontrola mechanické funkce – zkontrolujte plynulost pohybu a pevné usazení kontaktů
4. Kontrola zapojení relé – porovnejte skutečné zapojení s elektrickým schématem zařízení

Tip: Častou chybou je opomenutí kontroly mechanické funkce, která může způsobit nesprávné sepnutí kontaktů i při správném elektrickém měření.

Bezpečnostní normy a standardy pro relé

Relé, ať už elektromagnetické relé, polovodičová relé nebo časová relé, musí splňovat přísné bezpečnostní normy platné v České republice i celé Evropské unii. Tyto normy, jako například ČSN EN 60255, upravují technické požadavky pro spolehlivost a bezpečný provoz elektrických obvodů, v nichž relé funguje jako klíčový prvek ovládání.

Certifikace CE je nezbytným dokladem potvrzujícím, že relé odpovídá všem požadavkům na kvalitu a bezpečnost. Zajišťuje tak, že kontakt relé i stykač pracují bez rizika selhání, což je zásadní pro správné zapojení relé v elektrických instalacích.

Mezi základní bezpečnostní normy a standardy patří:

• ČSN EN 60255 – normy pro elektrická relé a ochranná zařízení
• Směrnice EU o elektromagnetické kompatibilitě (EMC)
• Certifikace CE potvrzující shodu produktu s evropskými požadavky

Dodržování těchto norem je klíčové pro bezpečnost a dlouhodobou spolehlivost relé, které slouží k řízení elektrických obvodů v průmyslu i domácnostech.

Časté dotazy o relé (FAQ)

Otázka: Co je relé a jaký má základní princip fungování?

Relé je elektrický spínač ovládaný cívkou, který pomocí magnetického pole sepne nebo rozepne kontakty v obvodu během 0,07-0,11 s. Tento princip umožňuje řídit vysoké proudy malým řídicím signálem.

Otázka: Jaké jsou hlavní typy relé?

Mezi hlavní typy relé patří elektromagnetická relé, časová relé s přesností ±10 %, polovodičová relé bez mechanických částí a bistabilní relé, která udržují stav i bez napájení.

Otázka: Jak funguje elektromagnetické relé?

Cívka elektromagnetického relé vytváří magnetické pole, které překoná pružinu a sepne kontakty; doba sepnutí je 0,07-0,11 s, zatímco vypnutí trvá 0,5-1,4 s.

Otázka: Co znamenají označení SPST, SPDT, DPST a DPDT u relé?

SPST znamená jeden pól a jeden hod, SPDT jeden pól a dva hody, DPST dva póly a jeden hod, DPDT pak dva póly a dva hody, což určuje spínací konfiguraci kontaktů relé.

Otázka: Jaké jsou speciální druhy relé a jejich použití?

Teplotní relé reagují na teploty od 30 do 120 °C, proudová relé spínají proudy 4-16 A, bezpečnostní relé monitorují nouzové zastavení a vysokofrekvenční relé se používají v RF obvodech.

Otázka: Jaká je životnost relé a jaké jsou provozní podmínky?

Elektromagnetická relé vydrží stovky tisíc sepnutí, polovodičová relé miliony; provozní teplota je -20 až +50 °C a maximální vlhkost 80 %.

Otázka: Jak správně zapojit relé v elektrickém obvodu?

Zapojení relé vyžaduje ochranné prvky, jako je flyback dioda paralelně k cívce a RC Snubber na kontaktech, aby se zabránilo indukovanému napětí a obloukovému výboji.

Otázka: Jaké jsou metody diagnostiky relé?

Diagnostika zahrnuje měření odporu cívky, test sepnutí kontaktů a kontrolu mechanické funkce pomocí multimetru a testovacích přístrojů.

Otázka: Jaký je rozdíl mezi relé a stykačem?

Relé je menší spínač pro nízké až střední proudy, zatímco stykač je určený pro vyšší proudy a těžší zatížení.

Otázka: Co je to relé v pevném stavu (SSR)?

SSR jsou polovodičová relé bez mechanických částí, umožňující rychlé a tiché spínání s delší životností než elektromagnetická relé.

Otázka: Jaké chyby se často dělají při použití relé?

Časté chyby zahrnují nesprávné zapojení, nedostatečnou ochranu flyback diodou, přetížení kontaktů a instalaci mimo doporučené provozní teploty.

Otázka: Co je schématická značka relé?

Schématická značka relé zobrazí cívku a kontakty, často označené NO (normálně otevřené), NC (normálně zavřené) a přepínací kontakty podle normy ČSN.

Otázka: Jak relé ovládá elektrický obvod?

Relé ovládá obvod tak, že malý řídicí signál na cívce vytváří magnetické pole, které sepne nebo rozepne kontakty, čímž spíná větší proudy.

Otázka: Jak funguje relé s časovým zpožděním?

Časová relé umožňují nastavit zpoždění sepnutí či rozepnutí v rozsahu 1 až 60 sekund s přesností přibližně ±10 %, případně digitálně v elektronických modelech.

Otázka: K čemu slouží relé v elektronice?

Relé slouží k přepínání elektrických obvodů, ochraně zařízení, automatizaci a řízení motorů či inteligentních domácností.
