Peltierův článek: princip fungování a výroba krok za krokem
Peltierův článek využívá termoelektrický jev k přímé přeměně elektrické energie na teplotní rozdíl mezi dvěma stranami modulu. Konstrukce vyžaduje precizní propojení polovodičů typu n a p, přičemž efektivitu celého systému zásadně ovlivňuje kvalitní tepelná izolace mezi horkým a studeným přechodem.
💡 Důležité na úvod
- Peltierův článek pracuje na principu termoelektrického jevu, kdy při průchodu elektrického proudu vzniká teplotní rozdíl až 70 °C mezi stranami.

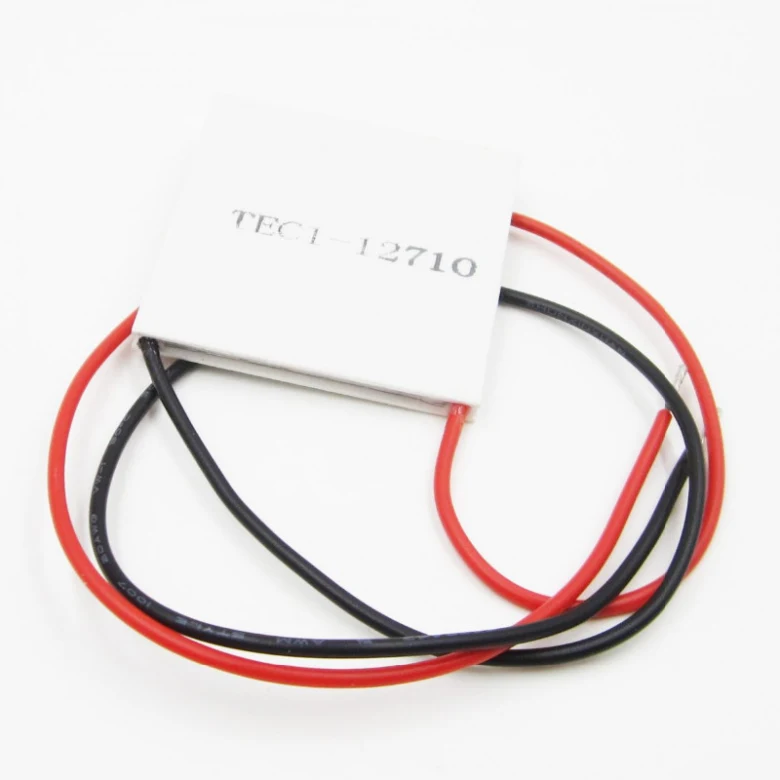

- Standardní TEC1-12710 Peltierův článek má rozměry přibližně 4 × 4 cm a maximální výkon kolem 100 W.
- Výroba Peltierova článku doma vyžaduje přesné spojení polovodičových materiálů a kvalitní pájení za teplot pod 300 °C.
- Peltierův článek lze použít jak pro chlazení, tak i pro výrobu elektřiny (TEG), přičemž účinnost výroby elektřiny je řádově kolem 5-8 %.
- Správné zapojení a dobré tepelně vodivé kontakty zvyšují efektivitu Peltierova článku při výkonu i výrobě elektřiny.
Jak funguje Peltierův článek – princip termoelektrického jevu
Peltierův článek funguje jako aktivní tepelná pumpa, která při průchodu stejnosměrného elektrického proudu přenáší teplo z jedné strany modulu na druhou. Tento fyzikální proces, známý jako termoelektrický jev, umožňuje dosáhnout teplotního rozdílu mezi oběma stranami až 70 °C, což se využívá pro efektivní chlazení nebo při obráceném procesu pro výrobu elektřiny.
Co je Peltierův článek a jeho základní princip
Peltierův článek je polovodičový modul složený z mnoha malých článků zapojených do série. Základem je střídání polovodičů typu n a typu p, které jsou mezi sebou propojeny měděnými můstky a uzavřeny mezi dvěma keramickými deskami. Tato keramika zajišťuje potřebnou tepelnou izolaci a zároveň slouží jako tepelný rozvaděč pro efektivní přenos energie. Termoelektrický jev nastává v momentě, kdy elektrický proud protéká přechodem mezi odlišnými polovodiči. Elektrony při přechodu z jedné energetické hladiny do druhé buď absorbují teplo, čímž dochází k ochlazení jedné strany, nebo teplo uvolňují, což vede k zahřátí strany protilehlé. Pokud hledáte informace o tom, jak funguje termoelektrický Peltierův článek a jeho využití v praxi, musíte pochopit, že tento proces je plně vratný. Při aplikaci vnějšího teplotního rozdílu na obě strany článku dochází k generování elektrického napětí, což umožňuje jeho provoz jako generátoru energie.
Jak funguje Peltierův článek při průchodu proudu
Při zapojení zdroje stejnosměrného proudu začnou elektrony v polovodičích typu n a polovodičích typu p proudit specifickým směrem. Tento usměrněný pohyb elektronů mezi polovodiči vynucuje přenos tepelné energie z jedné keramické plochy na druhou. Na studené straně článku dochází k pohlcování tepla, zatímco na horké straně se teplo intenzivně uvolňuje do okolí. Aby Peltierův článek fungoval správně a nedošlo k jeho přehřátí či zničení, je nezbytné na horkou stranu vždy instalovat účinný chladič. Častá chyba začátečníků spočívá v provozu článku bez dostatečného odvodu tepla, což vede k okamžitému vyrovnání teplot a ztrátě chladicího výkonu. Tento princip se hodí pro přesné řízení teploty v elektronice, avšak není vhodný pro plošné vytápění nebo chlazení velkých prostor kvůli nízké energetické účinnosti v porovnání s kompresorovými systémy. Pro domácí experimenty se nejčastěji setkáte s moduly o výkonu od několika wattů až po teoretické konstrukce označované jako Peltierův článek 1000w, kde je však princip stejný, liší se pouze počet a velikost polovodičových přechodů.
Základní materiály a komponenty pro výrobu Peltierova článku
Pokud vás zajímá výroba Peltierova článku doma, musíte si uvědomit, že klíčem k úspěchu je přesná kombinace materiálů zajišťující efektivní termoelektrický jev. Pro sestavení funkčního modulu jsou nezbytné specifické polovodičové materiály a kvalitní spojovací komponenty, které definují celkovou účinnost a schopnost výroby elektřiny.
Jaké polovodiče se používají v Peltierově článku
Základem každého funkčního článku je střídající se uspořádání, kde je polovodič typu n spojován s polovodičem typu p. Tyto materiály, nejčastěji na bázi teluridu bismutu, vykazují specifický termoelektrický jev, který umožňuje přeměnu tepelného rozdílu na elektrické napětí. Polovodič typu n obsahuje přebytek volných elektronů, zatímco polovodič typu p disponuje tzv. děrami. Právě jejich vzájemné propojení v elektrickém obvodu tvoří srdce zařízení. Při výběru těchto komponent pro domácí výrobu se zaměřte na čistotu materiálů, která přímo ovlivňuje tepelnou vodivost a vnitřní odpor modulu. Podle informací na Wikipedii je právě tato architektura základem pro pochopení toho, jak funguje Peltierův článek a jak ho vyrobit doma s ohledem na fyzikální limity materiálů.
Další komponenty potřebné pro výrobu Peltierova článku
Při kompletaci modulu, který má standardní rozměry článku přibližně 4 × 4 cm, budete potřebovat měděné desky sloužící jako tepelný rozvaděč a elektrický kontakt. Jednotlivé polovodiče propojíte pomocí pájky, přičemž musíte použít pájku s teplotou tání do 300 °C, aby nedošlo k poškození krystalické mřížky polovodičů. Častá chyba při domácí konstrukci je podcenění izolace; kvalitní tepelná izolace mezi deskami je nezbytná, aby se zabránilo přímému toku tepla mimo polovodičové přechody. Jako elektrický vodič volte měděné pásky s nízkým odporem. Tato konstrukce se hodí pro experimenty s nízkonapěťovými zdroji, avšak pro náročnější aplikace, jako je výroba elektřiny z otevřeného ohně, není vhodná bez profesionálního chlazení. Na co si dát pozor: vždy zajistěte dokonalý přítlak desek, jinak dojde k rychlé degradaci spojů.
| Komponenta | Funkce v článku |
|---|---|
| Polovodič typu n | Přenos elektronů v termoelektrickém jevu |
| Polovodič typu p | Přenos děr v termoelektrickém jevu |
| Měděná deska | Tepelný rozvaděč a elektrický kontakt |
| Pájka (do 300 °C) | Vodivé spojení bez poškození krystalů |
| Izolační materiál | Prevence tepelných ztrát mimo přechody |
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Postup výroby Peltierova článku svépomocí krok za krokem
Pochopení toho, jak funguje Peltierův článek a jak ho vyrobit doma, vyžaduje precizní práci s termoelektrickými materiály a dodržení technologických postupů. Následující návod na výrobu Peltierova článku krok za krokem vám umožní sestavit funkční modul pro chlazení nebo experimentální výrobu elektřiny.
Příprava materiálů
Pro stavbu modulu o rozměrech 4 x 4 cm potřebujete připravit 127 párů polovodičů typu n a polovodičů typu p. Dále si připravte dvě měděné desky o tloušťce 1,5 mm, které poslouží jako tepelný rozvaděč. Klíčovou součástí je nízkoteplotní pájka s bodem tání do 300 °C, aby nedošlo k degradaci krystalové struktury polovodičů. Dbejte na čistotu ploch, protože i mikroskopické nečistoty zhoršují termoelektrický jev.
Pájení polovodičů
Samotné pájení vyžaduje vysokou míru trpělivosti a přesnosti při umísťování součástek na měděnou desku.
- Nanášení pasty – na obě měděné desky naneste tenkou vrstvu tavidla v místech budoucích kontaktů.
- Osazování článků – střídavě rozmístěte polovodič typu n a polovodič typu p do matice 4 x 4 cm.
- Fixace spojů – zahřejte desku na teplotu tání pájky, čímž vytvoříte elektricky vodivé propojení mezi polovodiči a mědí.
- Kontrola polarity – ověřte multimetrem, zda jsou všechny přechody správně zapojeny do série.
Sestavení modulu a testování
Po vytvrzení pájených spojů je nutné zajistit mechanickou stabilitu a tepelnou izolaci celého článku.
- Izolace stran – vyplňte mezery mezi polovodiči epoxidovou pryskyřicí, která zabrání zkratům a zlepší tepelnou izolaci.
- Připojení vodičů – připájejte přívodní kabely k okrajovým kontaktům modulu.
- Testování teploty – připojte článek ke zdroji stejnosměrného napětí a měřte teplotní rozdíl mezi deskami, který by měl dosahovat až 70 °C.
Odborná rada: Častá chyba při výrobě spočívá v přehřátí polovodičů během pájení, což nevratně poškodí jejich krystalovou mřížku. Tato metoda se hodí pro nadšence do fyziky a elektrotechniky, nikoliv pro stavbu výkonných průmyslových chladičů, kde je vyžadována vysoká účinnost a dlouhodobá životnost.
Jak správně zapojit Peltierův článek pro chlazení i výrobu elektřiny
Peltierův článek využívá termoelektrický jev, kdy střídání materiálů typu n a typu p v obvodu vytváří při průchodu proudu teplotní rozdíl. Pro správné Peltierův článek zapojení musíte vždy dodržet polaritu, protože obrácením napětí změníte stranu, která chladí a která hřeje. Při chlazení je nezbytné na horkou stranu připevnit hliníkový nebo měděný tepelný rozvaděč, který zajistí efektivní odvod tepla a ochrání článek před nevratným přehřátím.
Pokud vás zajímá, jak používat Peltierův článek jako zdroj energie, musíte využít zapojení v režimu TEG. V tomto případě se výroba elektřiny odvíjí od velikosti tepelného spádu mezi oběma stranami článku. Účinnost takového generátoru se pohybuje pouze v rozmezí 5 až 8 procent. Častá chyba: podcenění tepelné izolace mezi horkou a studenou stranou, což okamžitě snižuje napěťový výstup. Pro generování elektřiny se proto osvědčuje sestavit systém tak, aby jedna strana byla v přímém kontaktu s tepelným zdrojem a druhá byla aktivně chlazena ventilátorem. Toto řešení se hodí pro experimentální napájení LED diod nebo nízkoenergetických senzorů, ale není vhodné pro náročné spotřebiče s vysokým odběrem.
Praktické tipy a časté chyby při domácí výrobě Peltierova článku
Při domácí sestavě Peltierova článku se zaměřte na precizní tepelné propojení všech komponent. Jako odborník upozorňuji, že přehřátí článku během pájení přívodních vodičů způsobuje nevratné poškození vnitřní struktury, kde jsou polovodič typu n a polovodič typu p křehce propojeny. Pro úspěšnou výrobu vždy používejte teplovodivou pastu s vysokou tepelnou vodivostí pro dokonalý kontakt s chladičem, který slouží jako tepelný rozvaděč.
Praktické tipy pro domácí výrobu Peltierova článku
Při práci dbejte na následující zásady, které ovlivňují celkovou efektivitu a životnost zařízení:
- Kvalitní tepelná izolace kolem okrajů článku pomocí polyuretanové pěny nebo silikonu zabraňuje parazitnímu přenosu tepla mezi stranami, čímž chrání tepelný rozdíl.
- Správná polarita je klíčová, neboť nesprávné zapojení polarity vede k okamžitému obrácení funkce, kdy se studená strana začne zahřívat a článek může vlivem rychlého tepelného šoku prasknout.
- Teplotní rozdíl mezi keramickými deskami musí být udržován stabilně nad hodnotou 20 stupňů Celsia, aby probíhala efektivní výroba elektřiny prostřednictvím termoelektrického jevu.
- Častá chyba: nedostatečné přítlačné spojení mezi článkem a chladičem, které zvyšuje přechodový odpor a drasticky snižuje přenos tepla.
- Na co si dát pozor: při měření výkonu nikdy nepřekračujte maximální povolenou teplotu horké strany uvedenou v datasheetu konkrétního modulu, která se u standardních článků pohybuje kolem 150 stupňů Celsia.
Zatímco výhody a nevýhody Peltierova článku při domácí výrobě zahrnují především nízké pořizovací náklady oproti složité komplexnosti chlazení, tento projekt se hodí pro nadšence do fyziky a termoelektrických jevů. Naopak se nehodí pro uživatele, kteří vyžadují vysokou energetickou účinnost srovnatelnou s běžnými solárními panely nebo akumulátory, jelikož účinnost přeměny tepla na elektřinu se u těchto modulů pohybuje pouze v řádu jednotek procent. Pokud plánujete využít Peltierův článek pro generování elektřiny, vždy zajistěte aktivní chlazení horké strany pomocí ventilátoru nebo vodního okruhu, jinak dojde k rychlé tepelné degradaci polovodičů a ztrátě funkčnosti.
| Komponenta | Funkce při výrobě | Doporučení |
|---|---|---|
| Tepelný rozvaděč | Distribuce tepla | Použijte hliníkový nebo měděný blok |
| Teplovodivá pasta | Snížení přechodového odporu | Nanášejte v tenké a rovnoměrné vrstvě |
| Tepelná izolace | Ochrana tepelného spádu | Použijte materiál s nízkou vodivostí |
Odborná rada: Při pájení přívodů používejte páječku s regulací teploty nastavenou maximálně na 250 stupňů Celsia a spoj vytvořte během 2 až 3 sekund, abyste předešli poškození vnitřních polovodičových přechodů.
Otázka: Proč je při výrobě nutné dbát na přítlak mezi článkem a chladičem?
Nedostatečný přítlak vytváří vzduchové mezery, které fungují jako tepelná izolace a brání efektivnímu průchodu tepla článkem. Pro optimální funkci doporučuji použít pružinové svorky, které zajistí konstantní tlak v rozmezí 0,5 až 1,0 MPa po celou dobu provozu.
Časté dotazy k Peltierovu článku a jeho výrobě
Otázka: Jaký je základní princip fungování Peltierova článku?
Peltierův článek využívá termoelektrický jev, kdy při průchodu elektrického proudu přes polovodiče typu n a p vzniká teplotní rozdíl až 70 °C.
Otázka: Jaké materiály jsou potřeba pro výrobu Peltierova článku?
Potřebujete polovodiče typu n a p, měděné desky o rozměrech cca 4 × 4 cm, pájku s teplotou tání do 300 °C a tepelnou izolaci.
Otázka: Jak vyrobit Peltierův článek doma krok za krokem?
Postup zahrnuje přípravu materiálů, přesné pájení polovodičů na měděné desky, sestavení modulu a testování teplotního rozdílu až 70 °C.
Otázka: Jak správně zapojit Peltierův článek?
Dodržujte správnou polaritu, použijte tepelný rozvaděč a chraňte článek proti přehřátí, při výrobě elektřiny dosahuje účinnost 5 až 8 %.
Otázka: Lze Peltierův článek použít i pro výrobu elektřiny?
Ano, jako termoelektrický generátor dokáže přeměnit teplotní rozdíl na elektrickou energii s účinností kolem 5 až 8 %.
Otázka: Jaká je maximální teplotní diference u běžného Peltierova článku?
Standardní Peltierův článek může dosáhnout teplotního rozdílu až 70 °C mezi horkou a studenou stranou.
Otázka: Jaké jsou nejčastější chyby při domácí výrobě Peltierova článku?
Přehřátí pájky nad 300 °C, nesprávné zapojení polarity a nedostatečná izolace vedou k poškození a snížení životnosti článku.
Otázka: Jak prodloužit životnost Peltierova článku?
Používejte správnou tepelnou izolaci, chladicí rozvaděče a vyvarujte se přehřátí během pájení a provozu.
Otázka: Jaké rozměry má běžný Peltierův článek?
Standardní rozměry jsou přibližně 4 × 4 cm, s výkonem kolem 100 W u typického modulu TEC1-12710.
Otázka: Jak měřit teplotní rozdíl Peltierova článku?
Použijte přesný digitální teploměr na obou stranách článku, rozdíl může být až 70 °C při správném zapojení.
Otázka: Je možné vyrobit Peltierův článek s výkonem 1000 W doma?
Domácí výroba takto výkonného článku je velmi náročná kvůli přesnosti a materiálům, doporučuje se spíše koupit hotový modul.
Otázka: Jak použít Peltierův článek na kamnech pro výrobu elektřiny?
Umístěním článku na horkou stranu kamen a chlazením druhé lze generovat elektřinu s účinností 5 až 8 %, vhodné pro malý zdroj energie.
Otázka: Co znamená označení TEC1-12710 u Peltierova článku?
TEC označuje termoelektrický modul, 127 znamená počet párových spojů, 10 pak maximální proud 10 A.
Otázka: Jaké jsou výhody Peltierova článku při domácí výrobě?
Jednoduchá konstrukce, možnost použití bez pohyblivých částí a univerzálnost pro chlazení i výrobu elektřiny.
Otázka: Jaké nevýhody má Peltierův článek při domácí výrobě?
Nízká účinnost, citlivost na přehřátí a potřeba přesného pájení omezují rozsah domácí výroby.
Odborná rada: Častá chyba při domácí výrobě spočívá v podcenění odvodu tepla z teplé strany, což vede k okamžité degradaci polovodičů. Tato technologie se hodí pro experimenty s nízkým odběrem, ale není vhodná jako hlavní zdroj energie pro náročné spotřebiče.
