Jak správně otestovat Schottkyho diodu multimetrem návod

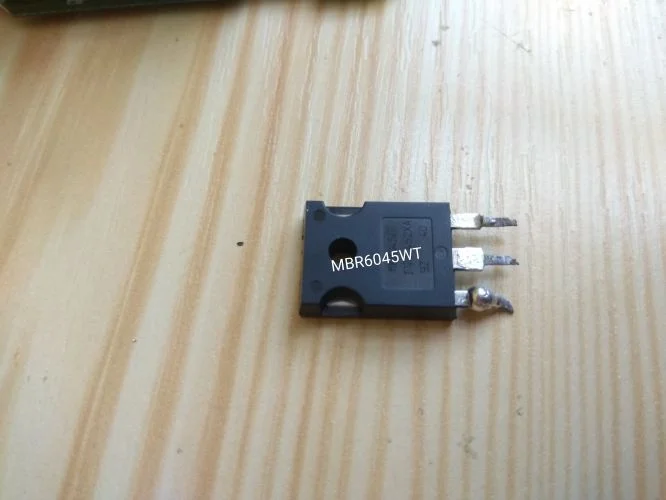

Testování Schottkyho diody multimetrem vyžaduje správné nastavení přístroje do režimu měření diod, který využívá nízký testovací proud. Přesná diagnostika diod závisí na správné interpretaci úbytku napětí, který je u tohoto typu polovodiče výrazně nižší než u běžných křemíkových diod.

Jak nastavit multimetr pro testování Schottkyho diody

Pro správné nastavení multimetru pro test schottkyho diody přepněte otočný volič přístroje do režimu označeného symbolem diody, tedy diode test mode. Tento režim je nezbytný, protože multimetr v něm generuje dostatečný proud pro otevření přechodu a následně změří úbytek napětí Schottkyho diody v propustném směru.

Jak správně nastavit multimetr pro test schottkyho diody

Při diagnostice diod dbejte na to, aby váš multimetr disponoval rozlišením alespoň 3,5 číslice. Vyšší rozlišení multimetru je klíčové pro přesné zachycení nízkého prahového napětí, které se u Schottkyho diod typicky pohybuje v rozmezí 0,15 až 0,45 V. Pokud byste k měření propustného odporu použili běžný režim pro měření odporu (ohmetr), naměřené hodnoty budou zkreslené a neprůkazné.

• Propojte měřicí kabely: černý vodič do zdířky COM a červený vodič do zdířky určené pro měření napětí nebo diod.
• Ověřte stav baterie: slabá baterie v multimetru může způsobit nepřesnosti při měření velmi nízkého úbytku napětí.
• Nastavte přístroj: přepněte volič do polohy diode test mode, kterou poznáte podle symbolu šipky s kolmicí.

Odborná rada: Častá chyba při diagnostice diod spočívá v záměně režimu měření odporu za režim testu diody. Režim odporu využívá napětí, které není dostatečné pro spolehlivé otevření polovodičového přechodu Schottkyho diody, což vede k chybným závěrům o jejím stavu. Před samotným měřením vždy proveďte krátkou kalibraci multimetru spojením hrotů, kdy byste měli na displeji vidět hodnotu blízkou nule.

Jak změřit propustný a závěrný odpor Schottkyho diody

Pro správnou diagnostiku diod je klíčové pochopit chování polovodičového přechodu v obou směrech. Následující postup měření Schottkyho diody multimetrem vám umožní přesně určit, zda součástka pracuje v rámci svých specifikací.

Jak změřit propustný odpor Schottkyho diody multimetrem

1. Nastavení multimetru – přepněte volič do režimu pro měření diod, který je na přístroji označen symbolem diody.
2. Připojení sond – přiložte červenou sondu na anodu a černou sondu na katodu Schottkyho diody.
3. Kontrola hodnot – odečtěte zobrazený úbytek napětí, který by se u funkčního kusu měl pohybovat v rozmezí 0,15 až 0,45 V.

Tento nízký úbytek napětí Schottkyho diody indikuje správný propustný odpor. Častá chyba: při měření se ujistěte, že máte čisté kontakty, protože oxidace na vývodech může zkreslit výsledky měření propustného odporu.

Jak změřit závěrný odpor Schottkyho diody multimetrem

1. Přepojení sond – pro testování závěrného směru zaměňte pozice sond, tedy červenou připojte na katodu a černou na anodu.
2. Analýza displeje – multimetr by měl zobrazit hodnotu OL (Over Limit) nebo velmi vysoké číslo, což potvrzuje, že dioda proud nepropouští.
3. Zohlednění okolí – pamatujte, že teplota měření ovlivňuje vlastnosti přechodu a při zahřátí může dojít k mírnému poklesu závěrného odporu diody.

Tento postup se hodí pro běžnou údržbu elektroniky, avšak pro přesné ověření při vysokých teplotách není dostačující a vyžaduje laboratorní vybavení. Na co si dát pozor: měření provádějte vždy mimo napájený obvod, jinak hrozí poškození multimetru nebo nesprávná interpretace dat.

Jak interpretovat výsledky měření Schottkyho diody

Při diagnostice diod je klíčové vědět, jaké hodnoty očekávat při měření Schottkyho diody multimetrem v režimu testování polovodičů. Správný úbytek napětí Schottkyho diody se v propustném směru při pokojové teplotě 20 až 25 °C pohybuje v rozmezí 0,15 až 0,45 V. Pokud naměříte hodnotu mimo toto rozmezí, může se jednat o indikaci degradace polovodičového přechodu.

Interpretace naměřených stavů

Pro správné určení stavu součástky porovnejte výsledky s následujícími pravidly:

• Propustný směr – multimetr by měl zobrazit hodnotu úbytku napětí v uvedeném rozsahu 0,15 až 0,45 V.
• Závěrný směr – přístroj musí indikovat stav OL (overload) nebo velmi vysoký odpor, což značí správnou funkci.
• Nízký odpor v závěrném směru – tento jev jasně signalizuje vnitřní závadu Schottkyho diody, konkrétně její proražení.
• Vysoký úbytek napětí v propustném směru – hodnota nad 0,5 V často naznačuje poškození diody nebo nesprávný typ součástky.

Odborná rada: Častou chybou při diagnostice je zanedbání vlivu teploty, která přímo ovlivňuje úbytek napětí. Pokud je součástka zahřátá provozem, naměřené hodnoty budou nižší než při pokojové teplotě. Měření se hodí pro rychlou kontrolu funkčnosti v obvodech, ale pro přesné ověření parametrů v mezních stavech není tento postup dostačující.

Jak testovat Schottkyho diodu přímo v obvodu a mimo něj

Při diagnostice diod se rozhodujete mezi měřením přímo v desce nebo po jejím vyjmutí. Pokud se ptáte, jak otestovat Schottkyho diodu v elektronickém obvodu multimetrem, počítejte s tím, že výsledek mohou ovlivnit okolní paralelní součástky. Rezistory nebo cívky připojené v obvodu často vytvářejí falešné cesty pro proud, což zkresluje měření propustného odporu i úbytek napětí Schottkyho diody.

Pro dosažení stoprocentní jistoty je proto nejlepším postupem odpájení diody a její následné měření mimo DPS. Samostatná kontrola Schottkyho diody vyloučí vliv zbytkových nábojů v kondenzátorech a zajistí přesné stanovení závěrného odporu diody.

Tip: Pokud naměříte v obvodu hodnoty mimo běžný rozsah 0,15 až 0,45 V, vždy diodu odpojte od napájení a alespoň jednou nožičkou ji vypájejte. Testování Schottkyho diody je spolehlivé pouze tehdy, když multimetr měření diody provádí bez parazitních vlivů okolních součástek. Tento postup se hodí pro servisní techniky, zatímco pro rychlou kontrolu funkčnosti v nenáročných zapojeních postačí měření v obvodu. Častá chyba: zapomínáte na vybití filtračních kondenzátorů před připojením multimetru, což může vést k poškození měřicího přístroje.

Jak kalibrovat a připravit multimetr pro přesné měření

Přesná diagnostika diod vyžaduje správné nastavení měřicího přístroje, neboť úbytek napětí Schottkyho diody se pohybuje v nízkém rozmezí 0,15 až 0,45 V při pokojové teplotě 20 až 25 °C. Kalibrace multimetru a stav testovacích sond přímo ovlivňují přesnost měření, proto věnujte přípravě před samotným testováním dostatečnou pozornost a zajistěte, aby multimetr disponoval rozlišením alespoň 3,5 číslice.

Jak správně kalibrovat multimetr před měřením Schottkyho diody

Pravidelná kalibrace multimetru podle specifikací výrobce zajišťuje spolehlivé výsledky při testování Schottkyho diody. Pokud váš přístroj vykazuje odchylku v nulovém bodu, měření úbytku napětí Schottkyho diody může být zkreslené o hodnoty odpovídající přechodovým odporům kontaktů.

1. Nastavení rozsahu – přepněte multimetr do režimu testování diod označeného symbolem šipky s čarou.
2. Kontrola nulování – propojte měřicí hroty na krátko a ověřte, zda displej zobrazuje hodnotu 0,000 V až 0,005 V, což kompenzuje odpory kontaktů sond.
3. Ověření referenční diodou – změřte známou křemíkovou diodu, u které byste měli naměřit úbytek napětí přibližně 0,7 V pro potvrzení základní funkčnosti přístroje.

Výběr a použití kvalitních sond pro přesné měření Schottkyho diody

Kvalitní testovací sondy s nízkým vnitřním odporem jsou nezbytné pro správné měření propustného odporu i úbytku napětí. Oxidace na kovových hrotech zvyšuje přechodový odpor, což negativně ovlivňuje přesnost měření a může vést k chybným výsledkům diagnostiky diod.

Odborná rada: Častá chyba spočívá v měření pomocí zoxidovaných nebo poškozených sond, které přidávají do obvodu parazitní odpor a zkreslují naměřené hodnoty úbytku napětí. Před každým použitím očistěte hroty izopropanolem nebo jemným brusným papírem.

Tento postup se hodí pro techniky provádějící přesnou diagnostiku diod v citlivých elektronických obvodech, zatímco pro hrubé testy průchodnosti postačí základní nastavení. Pamatujte, že správně připravený multimetr je základem pro úspěšné zjištění, zda je závěrný odpor diody v normě, tedy zda přístroj při přepólování zobrazuje hodnotu OL (over limit). Pro koho se tento postup hodí vs pro koho NE: tento detailní postup je nezbytný pro servisní techniky a vývojáře, zatímco pro běžné uživatele hledající pouze rychlou kontrolu zkratu v obvodu postačí základní test kontinuity. Bezpečnost měření diod vždy vyžaduje, aby byl obvod odpojen od napájení, čímž předejdete poškození multimetru.

Doporučené bezpečnostní postupy při testování diod

Při práci s elektrickými obvody je bezpečnost při měření naprostou prioritou. Před zahájením práce vždy fyzicky odpojte zařízení od zdroje elektrické energie, protože zbytkové napětí v kondenzátorech může ohrozit vaše zdraví i přesnost diagnostiky diod. Pro samotné testování Schottkyho diody multimetrem používejte výhradně izolované sondy, které minimalizují riziko náhodného zkratu nebo úrazu elektrickým proudem. Vždy zajistěte, aby multimetr měl dostatečné rozlišení, ideálně 3,5 nebo více číslic, což umožní přesně zachytit nízký úbytek napětí Schottkyho diody v rozmezí 0,15 až 0,45 V.

Zásady bezpečné manipulace s měřicí technikou

• Před připojením multimetru se ujistěte, že je obvod zcela vybitý a bez napětí, přičemž ověřte stav kondenzátorů.
• Vždy kontrolujte integritu izolace měřicích hrotů, abyste předešli přímému kontaktu s živými částmi pod napětím.
• Při měření propustného odporu držte sondy pouze za izolované části, nikdy se nedotýkejte kovových kontaktů prsty, aby nedošlo k ovlivnění výsledku tělesným odporem.
• Pokud provádíte návod na testování Schottkyho diody multimetrem v rámci rozsáhlejšího zapojení, diodu vždy nejprve odpájejte z jedné strany, aby paralelní součástky nevytvářely alternativní cesty pro proud.
• Před měřením očistěte kontakty diody od oxidace, čímž minimalizujete chyby měření způsobené přechodovým odporem.

Odborná rada: Častá chyba spočívá v měření součástky přímo v obvodu pod napětím, což vede k okamžitému poškození multimetru a chybným hodnotám úbytku napětí Schottkyho. Tento postup se hodí pouze pro zkušené techniky s odpovídajícím vybavením a znalostí schématu, ale pro začátečníky je naprosto nevhodný a nebezpečný.

Otázka: Proč je nutné u Schottkyho diody dbát na teplotu při měření?

Úbytek napětí na přechodu Schottkyho diody klesá s rostoucí teplotou zhruba o 2 mV na každý stupeň Celsia. Při pokojové teplotě 20 až 25 °C byste měli naměřit hodnoty mezi 0,15 a 0,45 V, přičemž výrazné odchylky od tohoto rozsahu mohou signalizovat poškození součástky.

Praktické příklady závad a jejich diagnostika

Diagnostika závad vyžaduje pochopení odlišností mezi standardní křemíkovou diodou a Schottkyho typem. Proč je měření Schottkyho diody multimetrem odlišné od běžné diody? Hlavním důvodem je výrazně nižší prahové napětí, které se při testování Schottkyho diody pohybuje v rozmezí 0,15 až 0,3 V.

Příklad měření s normální diodou

Při správném postupu měření Schottkyho diody multimetrem v režimu testování diod očekávejte v propustném směru úbytek napětí mezi 0,15 a 0,3 V. Pokud multimetr v závěrném směru zobrazí hodnotu OL, což znamená přerušení obvodu, je závěrný odpor diody v pořádku. Tyto měřicí hodnoty potvrzují, že součástka pracuje v rámci specifikací výrobce a vykazuje správný propustný odpor.

Příklad měření s poškozenou diodou

Jak rozpoznat špatnou Schottkyho diodu multimetrem? Pokud naměříte vysoký úbytek napětí v propustném směru nad 0,45 V, signalizuje to vnitřní degradaci polovodičového přechodu. Naopak nízký odpor v závěrném směru značí proraženou diodu, která vede proud oběma směry. Častá chyba: záměna s běžnou diodou, která má úbytek napětí vyšší, což vede k mylnému závěru o poškození funkční součástky.

Odborná rada: Diagnostika diod vyžaduje vždy odpojení součástky z obvodu, aby paralelní prvky neovlivnily výsledné měření. Pokud si nejste jisti, vždy konzultujte datasheet konkrétní součástky.
