Správný postup kontroly triaku testerem krok za krokem

Správné měření triaku pomocí digitálního multimetru vyžaduje pochopení jeho vnitřní struktury, která se skládá ze dvou antiparalelně zapojených tyristorů. Pomocí testu diod či odporu spolehlivě ověříte stav přechodů mezi anodami a hradlem a odhalíte případné proražení součástky. Tento postup vám umožní rychle diagnostikovat závadu v řídicích obvodech bez nutnosti složitého laboratorního vybavení.

Jak připravit triak a tester pro měření

Před zahájením práce je nutné triak vždy zcela odpojit z obvodu, protože měření pod napětím nebo v zapojeném stavu vede k chybným výsledkům a riziku poškození měřicího přístroje. Správná příprava spočívá v identifikaci vývodů a zvolení vhodného režimu multimetru, což vám umožní přesně určit, zda je součástka funkční nebo zda se jedná o vadný triak.

Jak identifikovat vývody triaku před měřením

Každý triak disponuje třemi vývody: hlavními elektrodami T1 a T2 a řídicí elektrodou Gate (G). Pro úspěšné měření triaku je nezbytné tyto kontakty správně rozpoznat, protože záměna může vést k chybným závěrům o stavu součástky. Nejlepším způsobem je vyhledat konkrétní datový list (datasheet) podle označení na pouzdře, kde výrobce přesně definuje pořadí pinů. U běžných pouzder typu TO-220 je standardní uspořádání zleva doprava při pohledu na popisnou stranu: T1, T2, Gate. Pokud si nejste jistí, vizuální kontrola značení na součástce je vždy bezpečnější než pouhý odhad. Správná identifikace vývodů je základním předpokladem pro to, jak správně změřit triak a rozpoznat vadný kus bez zbytečné ztráty času.

Nastavení digitálního multimetru pro měření triaku

Pro kontrolu triaku testerem nastavte svůj digitální multimetr do režimu testu diod, který je u většiny přístrojů označen symbolem diody. Tento režim využívá vyšší napětí a proud, což je ideální pro ověření přechodů uvnitř polovodiče. Pokud váš multimetr tento režim nemá, můžete v omezené míře využít i měření odporu v rozsahu kiloohmů.

• Před měřením vždy proveďte izolaci jedné elektrody od desky plošných spojů, pokud triak není vyjmut zcela.
• Zkontrolujte stav baterie v multimetru, nízké napětí zdroje zkresluje výsledky měření.
• Ujistěte se, že měřicí hroty jsou pevně připojeny ke zdířkám COM a V/Omega.

Odborná rada: Častá chyba při přípravě je ponechání součástky v obvodu, kde paralelní odpory nebo kondenzátory vytvářejí falešné cesty a znemožňují objektivní test triaku multimetrem. Pro koho se tato metoda hodí vs pro koho NE: tento postup je ideální pro servisní techniky a pokročilé kutily s páječkou, zatímco pro úplné začátečníky bez zkušeností s demontáží součástek může být manipulace s triakem na desce riziková z hlediska poškození cest.

Postup měření triaku pomocí digitálního multimetru

Při opravě elektroniky je test triaku multimetrem základní diagnostickou metodou, jak ověřit funkčnost součástky a předejít chybám v zapojení. Triak, jakožto obousměrný polovodičový spínač, vyžaduje pro správné ověření specifický postup, který využívá digitální multimetr v režimu měření odporu nebo diodového testu.

Měření odporu mezi T1 a T2 před sepnutím brány

V neaktivovaném stavu musí být vnitřní přechody triaku uzavřeny, což znamená, že mezi hlavními vývody T1 a T2 nesmí protékat žádný proud. Nastavte digitální multimetr na měření odporu v rozsahu megaomů. Při přiložení sond na vývody T1 a T2 byste měli naměřit nekonečný odpor, který se na displeji přístroje projeví jako hodnota OL nebo číslice 1. Jakákoliv nízká hodnota v tomto stavu indikuje vadný triak s vnitřním průrazem.

Sepnutí brány G s T1 a změna odporu

1. Připojení sond – přiložte jednu sondu multimetru na T1 a druhou na T2.
2. Aktivace brány – krátce propojte bránu G s vývodem T1 pomocí kovového předmětu nebo propojky.
3. Kontrola sepnutí – po tomto impulzu musí odpor mezi T1 a T2 výrazně klesnout na jednotky ohmů.
4. Ověření stavu – pokud triak zůstane sepnutý i po odpojení brány G, potvrzujete tím jeho funkčnost.
5. Resetování – při přerušení proudu mezi T1 a T2 se triak opět uzavře a odpor se vrátí na původní vysokou hodnotu.

Bezpečnostní opatření při měření triaku

Při manipulaci se součástkami, které pracují se střídavým napětím až 600 V, dbejte na maximální bezpečnost. Vždy provádějte měření triaku mimo napájený obvod, ideálně po jeho úplném vyjmutí. Častá chyba: měření triaku přímo v zapojeném zařízení, což vede ke zkresleným výsledkům kvůli okolním komponentům. Pokud triak z obvodu nevyjmete, odpojte alespoň jednu jeho nohu. Tento postup se hodí pro zkušené kutily, pro začátečníky však doporučuji konzultaci s odborným servisem.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Jak interpretovat výsledky měření triaku

Při analýze naměřených hodnot se zaměřte na přechody mezi anodami A1 a A2. Pokud digitální multimetr v režimu diody nebo odporu vykazuje téměř nulový odpor bez aktivace hradla (Gate), znamená to vnitřní zkrat a jasný důkaz, že jde o vadný triak. U běžných součástek, jako je BT136 nebo výkonnější BTB16-600B, musí být v klidovém stavu přechod mezi anodami nevodivý. Jakmile přivedete na hradlo potřebný proud, spínání triaku vyvolá okamžitý pokles odporu na jednotky ohmů. Pokud hodnota odporu zůstává nezměněna i po sepnutí hradla, součástka je nefunkční.

Jak správně změřit triak a rozpoznat vadný kus

Při diagnostice pamatujte, že test triaku multimetrem bez vyjmutí ze zařízení může být zkreslen paralelními obvody. Častá chyba spočívá v ignorování polarity hradla, která je u mnoha modelů citlivá na směr proudu.

Odborná rada: Pokud si nejste jisti výsledkem, ověřte funkci triaku v reálném obvodu s připojenou zátěží. Tato metoda se hodí pro ověření při opravách domácích spotřebičů, ale není vhodná pro měření v živých obvodech pod napětím.

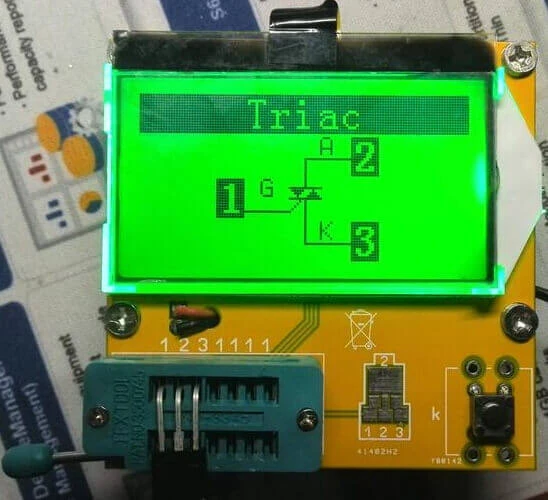

Speciální testery triaků

Pro rychlou diagnostiku se v dílně osvědčil univerzální tranzistorový tester, který pořídíte v cenovém rozmezí 4 až 10 USD. Tento přístroj automaticky identifikuje vývody součástky a zobrazí typ prvku, což výrazně usnadňuje měření triaku či tyristoru. Kromě polovodičů zvládá tester měření kapacity, odporu i indukčnosti, čímž doplňuje základní diagnostiku, kterou provádíte pomocí multimetru. Zatímco digitální multimetr triak prověří spíše z hlediska vodivosti mezi anodami, specializovaný tester ověří i funkčnost hradla (Gate).

• Identifikace pinů: Tester automaticky určí Gate, MT1 a MT2.
• Komplexní test: Zařízení změří vnitřní parametry včetně prahového napětí.
• Rychlost: Vyhnete se zdlouhavému studování datasheetů konkrétního modelu.

I když je tester praktický, pamatujte, že levné modely mohou někdy chybně rozpoznat vadný triak jako funkční, pokud je průraz součástky netypický. V takovém případě se hodí vědět, jak správně otestovat triak pomocí multimetru v režimu diody, abyste si ověřili výsledky. Pokud vlastníte pouze základní vybavení a zajímá vás, jak vyzkoušet triak bez speciálního testeru, zaměřte se na měření odporu mezi jednotlivými vývody. Testery jsou ideální pro rychlé třídění součástek, ale pro kritické aplikace doporučuji ověření stavu v zapojení.

Odborná rada: Při měření triaku testerem vždy dbejte na to, aby součástka byla zcela vybitá, jinak hrozí poškození citlivé elektroniky přístroje.

Testování triaku přímo v zapojeném obvodu

Testování triaku přímo v zapojeném obvodu představuje rychlou diagnostickou metodu, avšak výsledky často ovlivňují paralelně připojené součástky, jako jsou rezistory nebo tlumivky. Pokud vás zajímá, jak otestovat triak bez jeho úplného vyjmutí z desky, musíte počítat s tím, že ovlivnění měření okolními prvky snižuje přesnost. Digitální multimetr v režimu diody či odporu poskytne základní orientaci, ale v mnoha případech nelze bez odpojení alespoň jedné elektrody spolehlivě určit, zda je součástka skutečně funkční či vadný triak.

Omezení a rizika měření v obvodu

Při pokusu o to, jak správně otestovat triak pomocí multimetru přímo v zařízení, narazíte na technické limity dané topologií desky plošných spojů. Okolní součástky tvoří vedlejší cesty pro průchod proudu, což znemožňuje přesné měření triaku bez vlivu okolí.

• Vypněte vždy napájení zařízení a vybijte filtrační kondenzátory, abyste předešli poškození multimetru nebo úrazu elektrickým proudem.
• Identifikujte v blízkosti triaku nízkoodporové rezistory, které mohou zkreslovat měření přechodů mezi T1 a T2.
• Zohledněte vliv kondenzátorů, které se mohou během měření nabíjet a vyvolat falešné hodnoty odporu na displeji.
• Pokud naměříte nulový odpor mezi hlavními elektrodami T1 a T2 bez aktivace hradla, součástka je pravděpodobně proražená.

Odborná rada: Pokud naměřené hodnoty vykazují nejednoznačné výsledky, doporučuji triak pro definitivní potvrzení závady z obvodu vyletovat. Tato metoda se hodí pro rychlou kontrolu v terénu, ale pro precizní diagnostiku spínání triaku je vždy vhodnější měření mimo zapojený obvod.

Častá chyba: Uživatelé často považují naměřený nízký odpor v obvodu za vadný triak, přestože příčinou je pouze paralelní odporová zátěž v dané větvi. Tato metoda se hodí pro rychlou diagnostiku zkušenými techniky, kteří dokáží odlišit vliv okolních součástek, ale pro laiky může být interpretace výsledků bez odpojení triaku zavádějící.

Pro koho se toto měření hodí: Hodí se pro zkušené servisní techniky, kteří provádějí rychlou diagnostiku v terénu a dokáží identifikovat vliv okolních součástek na naměřené hodnoty. Pro koho se NEhodí: Pro začátečníky v elektronice, kteří nemají zkušenosti s interpretací schémat a nedokáží odlišit vliv paralelních obvodů od skutečné vnitřní poruchy triaku.

Běžné chyby a závady triaku

Při diagnostice elektroniky se nejčastěji setkáte s tím, že vadný triak vykazuje buď trvalý zkrat, nebo naopak nereaguje na řídicí signál. Zkrat triaku mezi hlavními elektrodami MT1 a MT2 poznáte tak, že digitální multimetr triak vyhodnotí jako nízký odpor i bez sepnutí brány. Pokud při měření odporu naměříte hodnotu blízkou nule v obou směrech, součástka je nefunkční. Dalším častým problémem je nedržení sepnutí, kdy po přivedení napětí na hradlo (Gate) nedojde k očekávanému poklesu odporu.

Tabulka projevů závad při měření

Odborná rada: Častá chyba při testování triaku multimetrem spočívá v použití příliš nízkého rozsahu měření, který nedokáže správně identifikovat přechodové odpory. Na co si dát pozor: spínání triaku vyžaduje dostatečný proud do hradla, který běžný multimetr v diodovém testu nemusí vždy dodat. Tento postup se hodí pro rychlou kontrolu výkonových prvků v domácích spotřebičích, ale není vhodný pro testování citlivých součástek s nízkým prahovým napětím.

Vliv teploty na měření triaku

Teplota zásadně ovlivňuje vnitřní charakteristiky polovodičů, což se přímo promítá do výsledků, které vám poskytne digitální multimetr triak při testování. Vyšší provozní teplota totiž snižuje vnitřní odpor triaku, což může vést k falešným hodnotám a chybným závěrům o stavu součástky. Pokud provádíte měření triaku bezprostředně po vypnutí zařízení, kdy je součástka ještě zahřátá, pravděpodobně naměříte odlišné hodnoty než u studeného kusu.

Odborná rada: Pro maximální přesnost vždy provádějte test triaku multimetrem při pokojové teplotě v rozmezí 20 až 25 stupňů Celsia. Stabilní prostředí eliminuje odchylky způsobené tepelnou závislostí přechodů.

• Měřte komponenty až po jejich úplném vychladnutí na teplotu okolí.
• Vyhněte se měření v blízkosti tepelných zdrojů, které zkreslují odpor triaku.
• Pokud je triak v zapojení velmi horký, může to indikovat vadný triak nebo přetížení obvodu.

Častá chyba: Mnoho kutilů se snaží otestovat triak ihned po demontáži z horkého chladiče, což vede k nepřesným výsledkům. Při postupu, jak změřit funkčnost triaku krok za krokem, dbejte na to, aby součástka měla ustálenou teplotu, což je klíčové pro správné vyhodnocení spínání triaku. Tento přístup se hodí pro přesnou diagnostiku, zatímco pro rychlou orientační kontrolu v pokojových podmínkách postačí základní postup.

Měření triaku podle typu zátěže

Při diagnostice elektronických obvodů zásadně ovlivňuje postup měření triaku konkrétní charakter zátěže, kterou součástka spíná. Zatímco u běžných odporových zátěží, jako jsou topná tělesa, stačí ověřit základní spínání triaku multimetrem v režimu diody nebo odporu, induktivní zátěž vyžaduje mnohem pečlivější kontrolu. Zde hrozí vznik napěťových špiček při vypínání, které mohou překročit mezní hodnoty součástky (např. 600 V u modelu BTB16-600B). Pro bezpečný provoz a správné testování triaku v těchto aplikacích je nezbytné zahrnout do obvodu RC článek (snubber), který plní funkci klíčového ochranného prvku proti přepětí.

• Induktivní zátěž vyvolává fázový posun proudu vůči napětí, což zvyšuje nároky na spínání triaku a vyžaduje dodržení parametrů strmosti nárůstu napětí dv/dt.
• Kapacitní zátěž způsobuje při sepnutí krátkodobé proudové rázy, které mohou poškodit přechodové oblasti triaku, pokud není proud omezen vhodným rezistorem.
• Ochranné prvky jako RC článek zajišťují potlačení napěťových špiček a chrání tak triak před průrazem, což je kritické zejména u motorů a transformátorů.

Odborná rada: Častá chyba při testování triaku multimetrem spočívá v ignorování vnějších komponent v obvodu. Pokud měříte triak v zapojení, vždy nejprve ověřte integritu RC článku, protože vadný triak může být pouze důsledkem nefunkční ochrany. Tento postup měření triaku při opravě elektroniky vám ušetří opakovanou výměnu součástky. Metoda se hodí pro servis motorů a transformátorů, zatímco pro čistě odporové zátěže je zbytečně komplexní.

Otázka: Jak poznám, že je triak v obvodu s induktivní zátěží vadný?

Vadný triak se nejčastěji projevuje nízkým odporem mezi elektrodami T1 a T2 i bez sepnutí brány, což indikuje vnitřní zkrat. Pokud multimetr v režimu odporu vykazuje hodnotu blízkou 0 Ω bez aktivace hradla, je triak trvale sepnutý a nefunkční.

Otázka: Pro koho se tento postup testování hodí?

Tento postup je vhodný pro techniky a kutily provádějící servis domácích spotřebičů, jako jsou pračky, vysavače nebo regulátory otáček, kde jsou triaky vystaveny vysokému namáhání. Pro začátečníky, kteří pracují pouze s jednoduchými LED obvody bez indukční zátěže, je tento proces nadbytečný a postačí základní test funkčnosti.

Časté dotazy k testování triaku

Otázka: Jak změřit triak digitálním multimetrem?

Nastavte multimetr do režimu měření diod nebo odporu a připojte sondy na vývody T1 a T2. Odpor musí být vysoký v řádech megaohmů před sepnutím brány a klesnout na hodnotu blízkou 0 Ω až po přivedení napětí na bránu G.

Otázka: Jak otestovat tyristor podobně jako triak?

Tyristor testujte v režimu diody měřením odporu mezi anodou a katodou. Sepněte řídicí elektrodu vůči anodě, přičemž odpor by měl výrazně klesnout, což indikuje aktivaci součástky.

Otázka: Jak poznám, že triak je vadný?

Vadný triak vykazuje nulový nebo velmi nízký odpor mezi T1 a T2 v obou směrech bez sepnutí brány. Pokud se odpor po sepnutí brány nezmění, triak nedrží spínání a je nefunkční.

Otázka: Jaký je rozdíl mezi tyristorem a triakem?

Triak funguje jako obousměrný spínač propouštějící proud v obou směrech po aktivaci brány. Tyristor je jednosměrný polovodič, který vede proud pouze od anody ke katodě.

Otázka: Mohu testovat triak přímo v zapojeném obvodu?

Měření triaku v zapojení je možné, ale okolní součástky mohou zkreslovat výsledky. Pro spolehlivou diagnostiku doporučuji součástku z desky vyjmout.

Otázka: Jak vlivá teplota na měření triaku?

Vyšší teplota snižuje vnitřní odpor, což může vést k chybným naměřeným hodnotám. Testování provádějte vždy při standardní pokojové teplotě 20 až 25 stupňů Celsia.

Otázka: Jaké speciální testery triaků existují?

Existují univerzální polovodičové testery v cenovém rozpětí 4 až 10 USD. Tyto přístroje automaticky identifikují vývody a ověří funkčnost triaku během několika sekund.

Otázka: Jak správně spojit bránu triaku s T1 při testu?

Pro aktivaci triaku krátce propojte bránu G s vývodem T1 pomocí měřicí sondy. Tento impuls spustí vnitřní strukturu a umožní průchod proudu mezi hlavními vývody.

Otázka: Jaké jsou běžné chyby při testování triaku multimetrem?

Častá chyba: zapomenutí na vybití filtračních kondenzátorů v obvodu nebo záměna vývodů T1 a T2. Na co si dát pozor: vždy ověřte polaritu sond a správné nastavení rozsahu multimetru.

Otázka: Jak testovat triak s induktivní zátěží?

U induktivních zátěží musí být triak chráněn RC členem proti napěťovým špičkám. Při testování zohledněte, že spínání triaku vyžaduje v takových obvodech vyšší spouštěcí proud brány.

Otázka: Co znamená hodnota „1“ nebo 0L na multimetru při testu triaku?

Tato hodnota značí rozpojený obvod s nekonečným odporem. Jedná se o správný stav triaku v klidovém režimu, kdy mezi T1 a T2 neprotéká žádný proud.

Otázka: Jak dlouho by měl triak držet sepnutí po odpojení brány?

Triak zůstává sepnutý tak dlouho, dokud proud protékající mezi T1 a T2 neklesne pod hodnotu přídržného proudu. Při měření multimetrem se tedy po odpojení brány triak obvykle ihned vypne.

Otázka: Je nutné triak při testování vyjmout z obvodu?

Pro přesné určení vady je vyjmutí nezbytné. Okolní rezistory nebo diody v obvodu mohou vytvořit paralelní cestu, která měření triaku zcela znehodnotí.

Otázka: Jak rozpoznat zkrat triaku pomocí multimetru?

Zkratovaný triak vykazuje téměř nulový odpor mezi T1 a T2 bez jakékoli interakce s bránou. Tento stav značí trvalé poškození polovodičového přechodu.

Otázka: Jak testovat triak bez speciálního testeru?

Postačí digitální multimetr nastavený na test diod. Tento praktický postup testování triaku v domácí dílně využívá schopnost multimetru sepnout bránu triaku pomocí měřicího napětí.

Odborná rada: Testování se hodí pro techniky hledající závadu v řídicích jednotkách, ale není vhodné pro osoby bez základních znalostí elektrotechniky kvůli riziku poškození měřicího přístroje.
