Podrobný návod na správné připojení elektrické zásuvky

Správné zapojení elektrické zásuvky tažného zařízení je klíčové pro bezproblémovou funkci světel i bezpečnost provozu vašeho přívěsu. Tento průvodce vás provede rozdíly mezi 7pólovou a 13pólovou zásuvkou, vysvětlí schéma zapojení pinů a poradí, kdy je nezbytné použít CAN-BUS adaptér pro správnou komunikaci s elektronikou moderního vozidla.

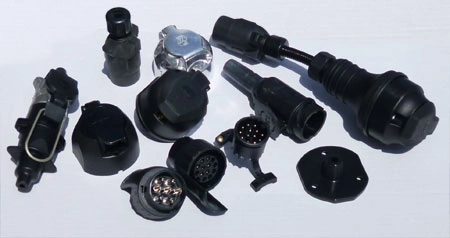

Jak vybrat správný typ zásuvky pro přívěs k osobnímu automobilu

Při výběru zásuvky tažného zařízení se rozhodujete mezi dvěma standardy, které určují, jak připojit elektrickou zásuvku přívěsu k vašemu vozu. Výběr závisí na tom, zda potřebujete pouze základní osvětlení, nebo vyžadujete pokročilé elektrické funkce, jako je dobíjení baterie v karavanu či vnitřní osvětlení.

7pólová zásuvka, definovaná normou ISO 1724, plně postačuje pro běžné přívěsné vozíky, protože přenáší základní světelné funkce včetně směrových, brzdových a koncových světel. Naproti tomu 13pólová zásuvka podle normy ISO 11446 představuje moderní standard umožňující trvalé napájení +12 V a ovládání couvacích světel.

Odborná rada: Pokud plánujete instalaci, ověřte kompatibilitu s řídicí jednotkou vozu. U moderních automobilů vyžaduje zapojení často CAN-BUS adaptér pro správnou komunikaci s elektroinstalací vozidla. Častou chybou při zapojení zásuvky přívěsu k osobnímu automobilu je podcenění kvality spojů; krimpování vodičů provádějte vždy precizně, aby nedocházelo k oxidaci kontaktů a následným problémům s pojistkami přívěsu. Správné propojení zásuvky přívěsu a auta pro osvětlení a elektriku zajistí bezpečný provoz na pozemních komunikacích.

Příprava elektroinstalace a bezpečnostní opatření při montáži zásuvky

Před samotným zahájením prací na elektroinstalaci je nezbytné dodržet přísná bezpečnostní opatření, která ochrání vás i citlivou elektroniku vozidla. Návod na připojení zásuvky přívěsu k autu vyžaduje pečlivou přípravu a správné technické zázemí.

Jak bezpečně odpojit autobaterii před montáží zásuvky

Odpojení autobaterie je prvním a nejdůležitějším krokem, který zabraňuje poškození řídicích jednotek vozu a riziku vzniku náhodného zkratu. Vždy jako první odpojte záporný pól (černý kabel), čímž okamžitě přerušíte kostru vozidla, a následně odpojte kladný pól. U moderních vozů vybavených systémem CAN-BUS adaptér postupujte se zvýšenou opatrností, aby nedošlo k chybám v diagnostice elektroniky. Během celého procesu montáže ponechte kontakty baterie odizolované, abyste předešli nechtěnému propojení.

Výběr a použití správného průřezu vodičů

Pro spolehlivé napájení osvětlení a dalších funkcí přívěsu použijte vodiče s minimálním průřezem 2,5 mm². Použití slabších kabelů u 7pólové zásuvky nebo 13pólové zásuvky vede k nežádoucímu úbytku napětí a přehřívání, což jsou nejčastější chyby při zapojení zásuvky přívěsu k osobnímu automobilu. K propojení kabelů využívejte kvalitní krimpování vodičů, které zajistí mechanicky pevný a elektricky vodivý spoj. Nezapomeňte, že pojistky přívěsu musí odpovídat odběru připojených zařízení, aby efektivně chránily napájecí větve před přetížením.

Bezpečnostní zásady při práci s elektřinou na vozidle

Při práci na elektroinstalaci vždy dodržujte následující pravidla, která minimalizují riziko úrazu či poškození vozu:

• Používejte výhradně izolované nástroje vhodné pro práci v automobilovém průmyslu.
• Pracujte pouze v suchém prostředí s čistýma rukama.
• Před připojením jakéhokoliv komponentu ověřte schéma zapojení zásuvky tažného zařízení.
• Vždy zkontrolujte, zda nedošlo k porušení izolace vodičů při jejich protahování karoserií.

Odborná rada: Pokud vaše vozidlo disponuje sofistikovanou elektronikou, doporučuji vždy prověřit kompatibilitu s konkrétním typem elektroinstalace přívěsu, aby nedošlo k chybovým hlášením na palubní desce. Tento postup se hodí pro zkušené kutily, nikoliv však pro majitele vozů v záruce, kde jakýkoliv zásah do elektroinstalace vyžaduje autorizovaný servis.

Krok za krokem: Zapojení pinů 7pólové zásuvky

Správné zapojení 7pólové zásuvky vyžaduje preciznost, neboť schéma zapojení zásuvky tažného zařízení musí přesně odpovídat normě ISO 1724 pro zajištění bezpečného provozu osvětlení. Elektrická zásuvka přívěsu a její připojení krok za krokem začíná přípravou vodičů, které musí být pevně ukotveny v příslušných pinech.

Jak správně odizolovat a krimpovat vodiče

Kvalitní propojení začíná přípravou kabeláže. Odizolování vodičů provádějte v délce 5 až 7 milimetrů tak, abyste nepoškodili měděné žíly. Následné krimpování vodičů do konektorů zajistí trvalý elektrický kontakt odolný vůči vibracím za jízdy. Používejte výhradně certifikované krimpovací kleště. Odborná rada: Častou chybou je nedostatečné dotažení šroubových spojů nebo oxidace mědi, která zvyšuje přechodový odpor a způsobuje nefunkčnost světel. U moderních vozů s CAN-BUS systémem může špatné spojení vést k chybovým hlášením na palubní desce, což někdy vyžaduje instalaci CAN-BUS adaptéru.

Tento postup zapojení 7 pólové zásuvky přívěsu na auto je vhodný pro běžné přívěsné vozíky. Pokud potřebujete napájet karavany s vnitřním osvětlením nebo lednicí, budete muset využít 13pólovou zásuvku, která nabízí více volných kontaktů. Tip: Před finální montáží vždy zkontrolujte pojistky přívěsu v pojistkové skříni automobilu. Toto řešení se hodí pro běžné uživatele, ale pro instalaci na vozy s komplexní elektronikou doporučuji odborný servis.

Krok za krokem: Zapojení pinů 13pólové zásuvky

Zapojení 13pólové zásuvky vyžaduje pečlivost při krimpování vodičů, aby systém správně komunikoval s řídicí jednotkou tažného zařízení. Správné schéma zapojení zásuvky tažného zařízení rozšiřuje standardní osvětlení o piny 8 až 13, které umožňují napájení komfortních prvků v karavanu.

Kompatibilita a použití redukcí mezi 7pólovou a 13pólovou zásuvkou

Pokud potřebujete připojit starší přívěs, využijete redukce zásuvek, které propojují 13pólovou zásuvku na autě se 7pólovou zástrčkou přívěsu. Tento adaptér však přenáší pouze základní funkce, jako jsou směrová, brzdová a obrysová světla. Rozšířené funkce, jako je trvalé napájení +12 V nebo nabíjení baterie v karavanu, přes běžnou redukci nefungují. Při instalaci vždy zkontrolujte pojistky přívěsu, abyste předešli přetížení obvodů. U moderních vozidel s CAN-BUS adaptéry dbejte na správné kódování jednotky, jinak může palubní počítač hlásit chybu osvětlení.

Odborná rada: Častou chybou při zapojení zásuvky přívěsu do osobního automobilu je záměna kostřicích bodů pro silové a světelné obvody. Vždy používejte samostatné zemnicí vodiče pro vysokoodběrové piny 9 a 10, abyste zabránili přehřívání kontaktů a blikání světel při zatížení. Toto je klíčový postup zapojení zásuvky přívěsu na auto, který zajistí dlouhodobou spolehlivost elektroinstalace. Pamatujte, že toto řešení se hodí pro karavany a přívěsy s couvacími světly, nikoliv pro jednoduché nebrzděné přívěsy bez další elektroniky.

Jak správně zapojit pojistky a relé v elektroinstalaci přívěsu

Správné jištění a spínání napájení je klíčové pro bezpečný provoz elektroinstalace přívěsu. Zatímco základní osvětlení bývá řízeno přes CAN-BUS adaptér, napájení trvalé a napájení po klíčku vyžadují samostatné jištění. Pojistky přívěsu v hodnotě 15 A až 20 A chrání obvody před zkratem a přetížením kabeláže. Relé spíná napájení po klíčku, čímž efektivně brání nechtěnému vybíjení autobaterie při vypnutém zapalování.

Postup zapojení ochranných prvků

1. Instalace pojistkového pouzdra – umístěte držák pojistky co nejblíže zdroji napětí u autobaterie pro maximální ochranu celého vedení.
2. Zapojení ovládacího relé – cívku relé připojte na spínaných 12 V (svorka 15), aby se napájení přívěsu aktivovalo pouze po otočení klíčku.
3. Krimpování vodičů – všechny spoje mezi relé, pojistkami a zásuvkou zakončete kvalitním krimpováním vodičů, aby nedocházelo k přechodovým odporům.

Odborná rada: Častou chybou je poddimenzování průřezu kabelů pro stálé napájení, což vede k úbytku napětí a nefunkčnosti lednice v karavanu. Tento systém se hodí pro 13pólová zásuvka aplikace, pro běžné 7pólová zásuvka zapojení obvykle není napájení po klíčku vyžadováno.

Montáž zásuvky: umístění, upevnění a ochrana proti vlhkosti

Správná montáž zásuvky tažného zařízení vyžaduje precizní přístup k ochraně před vnějšími vlivy. Zásuvku vždy upevněte tak, aby vývody kabeláže směřovaly směrem dolů, což minimalizuje riziko zatékání vody do vnitřních kontaktů. Pro dlouhodobou životnost je nutné použít kvalitní těsnicí krytku, která spolehlivě chrání 7pólovou nebo 13pólovou zásuvku před stříkající vodou a nečistotami. Při instalaci využijte voděodolné konektory pro zajištění hermetického spojení, které zabrání oxidaci vodičů. Pokud hledáte návod na bezpečné zapojení zásuvky tažného zařízení v autě, věnujte pozornost následujícím krokům:

• Kontrola těsnění: před finálním dotažením šroubů ověřte správné usazení pryžového těsnění na zadní straně zásuvky.
• Zajištění kabeláže: vodiče ukotvěte stahovacími páskami tak, aby při pohybu tažného zařízení nedocházelo k tahu na kontakty.
• Ochrana proti korozi: na kontaktní plochy naneste tenkou vrstvu vodoodpudivého spreje na elektroinstalaci.

Odborná rada: Častou chybou je nedostatečné utěsnění průchodky kabelu do karoserie, kudy do prostoru pod nárazníkem snadno proniká vlhkost. Tento postup se hodí pro vozidla s přímou instalací, ale pro moderní vozy s CAN-BUS adaptérem doporučuji konzultaci se schématem zapojení zásuvky tažného zařízení, abyste předešli chybám v řídicí jednotce. U vozidel s citlivou elektronikou vždy ověřte správné jištění obvodu pomocí pojistky přívěsu, čímž ochráníte hlavní elektroinstalaci vozidla před zkratem.

Údržba a ochrana konektorů zásuvky pro dlouhou životnost

Pravidelná údržba zásuvky je klíčová pro spolehlivé osvětlení a přenos signálů mezi vozidlem a přívěsem. Oxidace kontaktů způsobená vlhkostí a posypovou solí představuje nejčastější příčinu výpadků elektroinstalace přívěsu. Aplikace silikonového spreje na kontaktní plochy výrazně omezuje vznik koroze a prodlužuje životnost zásuvky. Pokud hledáte tipy na správné zapojení zásuvky přívěsu k osobnímu automobilu, zaměřte se zejména na čistotu vnitřních pinů. U 7pólové zásuvky i 13pólové zásuvky doporučuji kontrolu stavu vodičů, kde by krimpování vodičů mělo být pevné a bez známek uvolnění.

Tipy pro dlouhou životnost zásuvky

• Čistění kontaktů provádějte minimálně dvakrát ročně jemným kartáčkem a čističem elektroniky.
• Používejte silikonový sprej k vytvoření ochranného filmu proti vlhkosti a oxidaci.
• Skladování konektorů v nepoužívaných polohách řešte pomocí ochranných držáků, které brání vniknutí nečistot.
• Kontrolujte pojistky přívěsu a těsnost gumové manžety zásuvky, která chrání vnitřní schéma zapojení zásuvky tažného zařízení.

Odborná rada: Častá chyba spočívá v násilném zasouvání konektoru, které deformuje pružinové kontakty. Pokud instalujete moderní vozidlo, pamatujte, že CAN-BUS adaptér vyžaduje čisté spoje pro správnou komunikaci řídicí jednotky s přívěsem. Tato údržba se hodí pro každého majitele přívěsu, nikoliv však pro ty, kteří zásuvku nikdy nepoužívají a nechávají ji dlouhodobě vystavenou přímému vlivu počasí bez zakrytí.

Diagnostika a řešení nejčastějších problémů s osvětlením přívěsu

Diagnostika závad začíná vyloučením mechanických příčin a pokračuje měřením napětí na pinech zásuvky. Častou příčinou výpadků bývá oxidace kontaktů uvnitř 7pólové nebo 13pólové zásuvky, která brání průchodu proudu. Pokud světla nesvítí, zkontrolujte nejdříve pojistky přívěsu v pojistkové skříni vozu, protože jedna z nejčastějších chyb při zapojení zásuvky přívěsu k osobnímu automobilu spočívá v přetížení obvodu při zkratu.

Postup testování osvětlení

1. Vizuální kontrola žárovek – ověřte neporušenost vláken a čistotu patic u všech světel přívěsu.
2. Měření napětí na pinech – využijte multimetr pro ověření přítomnosti 12V napětí podle schématu zapojení zásuvky tažného zařízení.
3. Čištění kontaktů – odstraňte nečistoty a oxidaci kontaktů pomocí jemného smirkového papíru nebo čističe na elektrické kontakty.
4. Revize kabelového propojení – zkontrolujte integritu kabeláže od oje přívěsu až po konektor zásuvky, zda nedošlo k prodření izolace.

Odborná rada: Pokud vaše vozidlo využívá systém CAN-BUS, vždy používejte kompatibilní CAN-BUS adaptér, jinak řídicí jednotka chybně vyhodnotí odběr jako závadu a osvětlení přívěsu vypne. Tento postup se hodí pro majitele standardních přívěsů, nikoliv pro speciální diagnostiku řídicích jednotek moderních vozů v autorizovaném servisu.

Použití adaptérů a redukcí mezi 7pólovou a 13pólovou zásuvkou

Propojení různých systémů vyžaduje využití redukce zásuvek, které umožňují propojení odlišných standardů na vozidle a přívěsu. Zatímco 7pólová zásuvka pokrývá základní osvětlení, jako jsou směrová a brzdová světla, 13pólová zásuvka nabízí navíc trvalé napájení či mlhové světlo. Při řešení situace, jak propojit 5 pólovou zásuvku přívěsu s 7 pólovou zásuvkou na autě, je nutné vždy ověřit schéma zapojení zásuvky tažného zařízení, aby nedošlo ke zkratu.

Adaptéry zásuvek přenáší pouze základní světelné funkce a postrádají pokročilé možnosti napájení. Pokud váš vůz využívá moderní CAN-BUS adaptér pro komunikaci s elektronikou, redukce může někdy způsobit chybu v palubním počítači.

• 7pólová zásuvka: určena pro běžné přívěsy s omezeným počtem světel.
• 13pólová zásuvka: standard pro karavany a nosiče kol s aktivním napájením.
• Omezení redukcí: přenos pouze základních funkcí bez možnosti dobíjení baterie v přívěsu.

Odborná rada: Při výběru dbejte na to, aby redukce byla certifikovaná a vodotěsná. Častá chyba: podcenění oxidace kontaktů v levných redukcích, která vede k přerušovanému osvětlení nebo praskání pojistky přívěsu. Použití redukce se hodí pro občasné zapůjčení vozíku, pro trvalý provoz však doporučuji instalaci odpovídajícího typu zásuvky přímo na vůz.

Specifika zapojení u vozidel s CAN-BUS systémem a kompatibilita zásuvek

Moderní osobní automobily využívají CAN-BUS systém pro řízení veškeré elektroniky. Pokud připojíte přívěs přímo na kabely světel, řídicí jednotka vyhodnotí zvýšený odběr jako zkrat a vypne osvětlení. CAN-BUS adaptér funguje jako oddělovací relé, které zabraňuje chybovým hláškám na palubní desce a chrání elektrickou síť vozu.

Při řešení kompatibility zásuvek se řiďte těmito zásadami:

• Používejte kvalitní CAN-BUS adaptér určený pro konkrétní typ vozidla, nikoliv univerzální moduly nízké kvality.
• Při přechodu mezi 7pólovou zásuvkou a 13pólovou zásuvkou vždy volte certifikované redukce, které zajistí správné schéma zapojení zásuvky tažného zařízení.
• Důsledně provádějte krimpování vodičů pro zamezení přechodových odporů, které způsobují chyby osvětlení přívěsu.

Mezi nejčastější chyby při zapojení zásuvky přívěsu k osobnímu automobilu patří neodborné napájení přímo z koncových světel bez řídicího modulu. Na co si dát pozor: vždy kontrolujte pojistky přívěsu v samostatném boxu adaptéru. Tento postup zapojení 7 pólové zásuvky přívěsu na auto je vhodný pro majitele starších přívěsů, zatímco 13pólové systémy vyžadují pro plnou funkčnost všech pinů profesionální diagnostiku.

Časté dotazy k připojení elektrické zásuvky přívěsu k osobnímu automobilu

Otázka: Jak správně zapojit 7pólovou zásuvku přívěsu?

Pin 1 je žlutý pro levé směrové světlo, pin 6 červený pro brzdová světla, vodiče odizolujte cca 7 mm a pevně zakrimpujte.

Otázka: Kdy použít 13pólovou zásuvku místo 7pólové?

13pólová zásuvka se používá u přívěsů vyžadujících trvalé napájení +12 V, dobíjení baterie a další funkce, norma ISO 11446.

Otázka: Jaký průřez vodičů je doporučený pro napájení přívěsu?

Minimální průřez vodičů je 2,5 mm², hlavní přívod může mít až 4 mm² podle zatížení.

Otázka: Proč je nutné odpojit autobaterii při instalaci zásuvky?

Odpojení autobaterie zabraňuje zkratům a poškození elektroniky během instalace.

Otázka: Jak ochránit zásuvku přívěsu před vlhkostí?

Zásuvku montujte směrem dolů, používejte těsnicí krytky a voděodolné konektory.

Otázka: Jak často čistit kontakty zásuvky?

Kontakty čistěte 1-2× ročně a používejte silikonový sprej k ochraně před oxidací.

Otázka: Co dělat při nefunkčnosti světel přívěsu?

Zkontrolujte žárovky, měřte napětí na pinech zásuvky a očistěte kontakty od oxidace.

Otázka: Jak funguje CAN-BUS adaptér u vozidel s moderní elektronikou?

CAN-BUS adaptér zabraňuje chybovým hláškám a zajišťuje správnou funkci osvětlení přívěsu.

Otázka: Jak zapojit pojistky a relé v elektroinstalaci přívěsu?

Napájení trvalé a po klíčku chraňte pojistkami a spínejte přes relé, aby nedošlo k vybíjení baterie.

Otázka: Lze použít redukci mezi 7pólovou a 13pólovou zásuvkou?

Ano, redukce přenáší základní světelné funkce, ale nepřenáší trvalé napájení a pokročilé funkce.

Otázka: Jak správně odizolovat vodiče pro krimpování?

Odizolujte vodič cca 7 mm, aby bylo možné pevné a bezpečné krimpování konektoru.

Otázka: Jak zjistit, zda je zásuvka správně zapojená?

Pomocí 12V testovací žárovky nebo multimetru změřte napětí na jednotlivých pinech zásuvky.

Otázka: Jaké jsou časté chyby při zapojení zásuvky přívěsu?

Špatné zapojení vodičů, nedostatečná ochrana pojistkami, nepoužití relé a špatná izolace kontaktů.

Otázka: Co je norma ISO 1724?

Norma ISO 1724 definuje 7pólovou zásuvku používanou pro základní světelné funkce přívěsu.

Otázka: Proč je důležité používat vodiče s vhodným průřezem?

Správný průřez vodičů zajišťuje bezpečný přenos proudu a zabraňuje přehřátí kabelů.

Odborná rada: Při instalaci si dejte pozor na správné schéma zapojení zásuvky tažného zařízení, neboť záměna pinů může trvale poškodit řídicí jednotku vozu. Tento postup se hodí pro běžné uživatele s technickou průpravou, nikoliv pro naprosté laiky bez základní znalosti autoelektriky.
