Jak správně zapojit vodiče podle barev v domácí elektroinstalaci
Správné barevné značení vodičů tvoří základní bezpečnostní prvek každé elektroinstalace a zabraňuje nebezpečným záměnám v rozvodech. Dodržení platných evropských norem zajišťuje, že nulový vodič modrý a fázové vodiče v odpovídajících barvách identifikujete v instalaci rychle a spolehlivě.
📋 Shrnutí v bodech
- Fázové vodiče (L) mají barvy hnědá, černá nebo šedá podle norem ČSN a EU.
- Nulový vodič (N) je světle modrý a musí být jasně odlišený od ostatních vodičů.
- Ochranný vodič (PE) je označen zelenožlutou kombinací a nelze ho zaměňovat s jinými barvami.
- Pro zásuvky 230 V se používá kabel CYKY-J s měděnými vodiči o průřezu 2,5 mm² a jištěním 16 A.
- Prodlužovačky musí mít vždy tři vodiče (L, N, PE) s minimálním průřezem 1,5 mm², aby byla zajištěna bezpečnost.
Jak správně zapojit vodiče podle barev v elektroinstalaci
Správné zapojení vodičů podle barev v elektroinstalaci vyžaduje dodržení normy ČSN, která jednoznačně určuje funkci každého drátu v kabelu. Pro běžnou domácí elektroinstalaci se nejčastěji využívá kabel typu CYKY-J, kde barevné značení vodičů zajišťuje bezpečnost při zapojení zásuvky i osvětlení.
- Ochranný vodič má vždy barvu zelenožlutou a slouží k odvodu nebezpečného napětí do země.
- Nulový vodič modrý zajišťuje zpětnou cestu proudu v obvodu.
- Fázové vodiče mají barvu hnědou, černou nebo šedou a přivádějí pracovní napětí.
Při instalaci zásuvkových okruhů používejte průřez vodiče 2,5 mm², který spolehlivě odpovídá jištění 16 A. U světelných okruhů postačuje průřez 1,5 mm² s jištěním 10 A.
Jak se značí fáze a nulák v elektrickém vedení podle barev
Fázové vodiče barvy hnědé nebo černé zapojujte vždy na levou nebo pravou zdířku zásuvky, zatímco nulový vodič modrý patří na opačnou stranu. Ochranný vodič zelenožlutý se vždy připojuje na středový kolík zásuvky.
Odborná rada: Častá chyba při zapojení vodičů podle barev spočívá v záměně modrého a fázového vodiče v zásuvce, což může vést k úrazu elektrickým proudem. Zapojení se hodí pro nové instalace v mědi, nikoliv pro rekonstrukce starých hliníkových rozvodů, kde barevné značení často chybí.

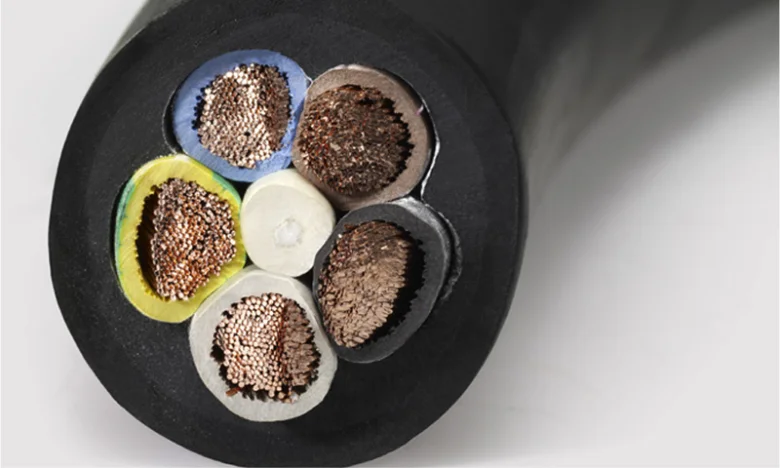

Jaké jsou standardní barvy vodičů pro fáze L1, L2 a L3 v elektroinstalaci?
Pro zajištění bezpečného provozu elektroinstalace je nutné znát přesné barevné značení vodičů. V moderní třífázové soustavě odpovídají jednotlivé fáze konkrétním barvám izolace. Pokud vás zajímá, jaké jsou barvy vodičů pro fáze L1, L2 a L3 v elektroinstalaci, řiďte se platnou normou ČSN, která sjednocuje značení v celé Evropě.
Fázový vodič L1 má hnědou barvu, fázový vodič L2 je označen černou barvou a fázový vodič L3 využívá šedou barvu. Pro správné fungování spotřebičů, zejména u motorů, musíte dodržet sled fází, aby se zařízení otáčelo správným směrem. Třífázový rozvod vyžaduje precizní propojení, aby nedošlo k poškození technologie.
| Označení vodiče | Funkce | Barva izolace |
|---|---|---|
| L1 | Fázový vodič | Hnědá |
| L2 | Fázový vodič | Černá |
| L3 | Fázový vodič | Šedá |
| N | Nulový vodič | Modrá |
| PE | Ochranný vodič | Zelenožlutá |
Odborná rada: Při rekonstrukci starších objektů si dejte pozor na rozdíly mezi starým a novým značením. Častá chyba spočívá v záměně barev, proto vždy ověřte napětí zkoušečkou. Pokud si nejste jistí zapojením, konzultujte postup s odborným elektrikářem.
Jak správně zapojit ochranný vodič zelenožluté barvy?
Ochranný vodič PE je naprosto zásadní prvek pro bezpečnost elektroinstalace, neboť v případě poruchy svádí nebezpečné napětí do země. Tento vodič má vždy kombinovanou zelenožlutou barvu, přičemž tato barva musí pokrývat 30 až 70 procent povrchu izolace. V moderní elektroinstalaci se barvy vodičů striktně řídí normou, která vylučuje záměnu s ostatními kabely.
Kam se připojuje zelenožlutý ochranný vodič v elektrickém zapojení? Zapojuje se vždy na svorku označenou symbolem uzemnění nebo písmeny PE. Při práci si dejte pozor na častou chybu, kdy lidé zaměňují ochranný vodič s pracovním nulovým vodičem, který je výhradně modrý.
- Vždy zajistěte pevný mechanický kontakt ve svorkovnici.
- Ochranný vodič nesmí být nikdy přerušen vypínačem nebo pojistkou.
- Při instalaci dbejte na to, aby zelenožlutá izolace nebyla poškozená.
Odborná rada: Pokud provádíte zapojení zásuvky, ochranný vodič zapojte vždy jako první, aby byla zajištěna bezpečnost dříve, než připojíte fázové a nulové vodiče. Toto pravidlo platí univerzálně pro systémy 230V i instalace nízkého napětí.
Jak postupovat při zapojení třífázového elektrického rozvodu?
Třífázový rozvod vyžaduje precizní dodržení normy pro barevné značení vodičů, aby byla zajištěna bezpečnost a správná funkce připojených spotřebičů. Pro bezchybné zapojení postupujte podle následujícího návodu.
Příprava vodičů a materiálu
Pro instalaci zvolte vodiče s odpovídajícím průřezem, který pro běžné domácí rozvody činí minimálně 2,5 mm². Před zahájením práce zajistěte vypnutí hlavního jističe a ověřte beznapěťový stav pomocí zkoušečky. Připravte si konce vodičů tak, aby izolace byla odizolována v délce odpovídající svorce přístroje. Správné barevné označení je klíčové pro přehlednost, proto se vyhněte záměně jednotlivých žil v kabelu.
Zapojení fází L1, L2, L3
- Identifikace vodičů – určete fázové vodiče podle barev, kde L1 je hnědá, L2 černá a L3 šedá.
- Připojení do svorek – fázové vodiče barvy L1, L2 a L3 zasuňte do příslušných svorek označených v přístroji.
- Ověření pořadí – dodržení správného pořadí fází je nezbytné, neboť sled fází přímo ovlivňuje směr otáčení třífázových motorů.
Odborná rada: Častá chyba spočívá v záměně pořadí fází, což u motorů způsobí opačný chod, proto vždy ověřte schéma výrobce zařízení.
Zapojení nulového a ochranného vodiče
Tento krok je kritický pro bezpečnost elektroinstalace. Nulový vodič modrý připojte do svorky označené písmenem N. Ochranný vodič zelenožlutý zapojte vždy na svorku s označením PE nebo symbolem uzemnění. Tento vodič nesmí být v žádném případě přerušen nebo zaměněn za pracovní vodič. Správné zapojení ochranného vodiče zelenožlutého zajišťuje odvedení nebezpečného napětí při poruše izolace.
Kontrola a testování zapojení
- Vizuální kontrola – prověřte, zda jsou všechny spoje pevně dotaženy a žádný vodič nevyčnívá ze svorkovnice.
- Měření kontinuity – ověřte pomocí multimetru správné propojení mezi jednotlivými body obvodu.
- Funkční zkouška – po zapnutí jističů vyzkoušejte správnou funkci zařízení v provozu.
Tip: Tento postup se hodí pro zkušené kutily s elektrotechnickou kvalifikací, pro laiky je však bezpečnější přenechat zapojení třífázové sítě odborné firmě.

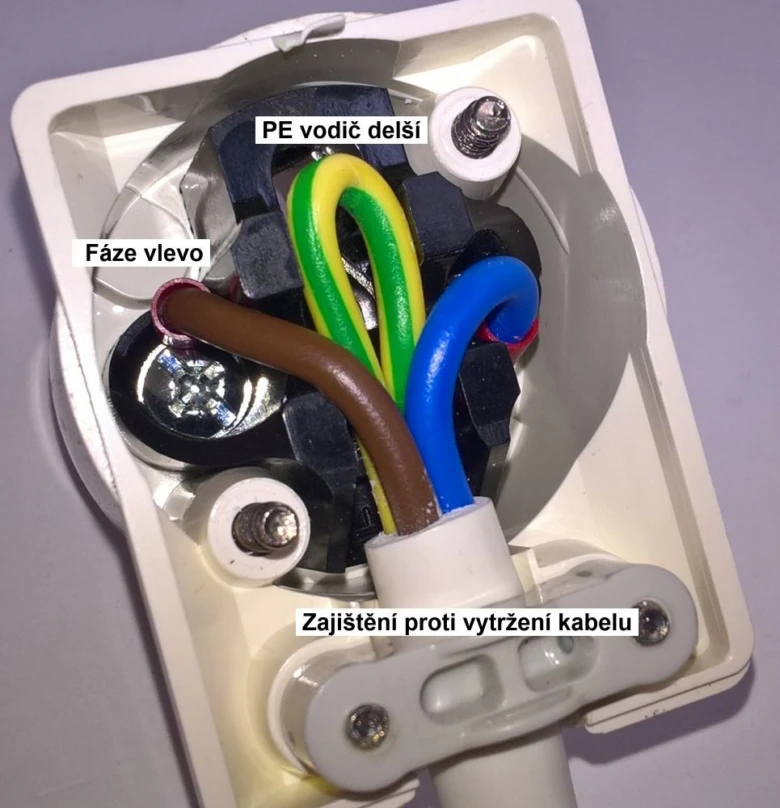

Jak správně zapojit zásuvku 230 V podle barev vodičů?
Pro správné zapojení zásuvky 230 V je klíčové dodržet barevné značení vodičů, které zajišťuje bezpečnost elektroinstalace v domácnosti. Následující návod na správné barevné zapojení vodičů v domácí elektroinstalaci vám pomůže předejít nebezpečným zkratům či úrazům elektrickým proudem.
| Vodič | Funkce | Barva izolace |
|---|---|---|
| L | Fázový vodič | Hnědá (nebo černá) |
| N | Nulový vodič | Světle modrá |
| PE | Ochranný vodič | Zelenožlutá |
Postup zapojení zásuvky
Při instalaci nejprve odizolujte konce vodičů v délce přibližně 10 až 12 mm. Zelenožlutý ochranný vodič připojte vždy na středový kontakt ochranného kolíku. Fázový vodič v hnědé barvě zapojte do levé dutinky a nulový vodič modrý upevněte do pravé dutinky při čelním pohledu na zásuvku. Správné zapojení vodičů barvy vyžaduje pevné dotažení všech šroubových spojů, aby nedošlo k přehřívání kontaktů. Častá chyba: záměna fázového a nulového vodiče, což může vést k nefunkčnosti připojeného spotřebiče.
Umístění ochranného kolíku a svorek
Ochranný kolík musí být vždy umístěn v horní části zásuvky. Dle norem ČSN 33 2130 a 33 2180 je nulový vodič modrý připojen do pravé zdířky. Toto rozložení se hodí pro běžné domácí spotřebiče, avšak není vhodné pro zařízení vyžadující specifickou polaritu bez konzultace s odborníkem. Odborná rada: Vždy ověřte beznapěťový stav zkoušečkou před zahájením jakékoli manipulace s vodiči.
Jak správně označit vodiče v kabelu pro lepší orientaci?
Správné značení vodičů výrazně zvyšuje přehlednost elektroinstalace a zajišťuje bezpečný servisní přístup k rozvaděčům. I když existuje standardizované barevné značení vodičů, fyzické označení konkrétních okruhů podle projektové dokumentace je nezbytnou součástí profesionální instalace.
Použití štítků a návleček
Pro trvanlivou identifikaci využijte samolepicí kabelové štítky, které musí mít šířku minimálně 3,5 mm pro zajištění čitelnosti textu. Používané materiály musí odpovídat normě ČSN EN 13501-1 z hlediska požární odolnosti. Na samotné izolované vodiče se nejčastěji aplikují plastové návlečky, které chrání popisek před otěrem a vlhkostí v náročných podmínkách provozu.
- Štítky volte vždy z odolných plastových materiálů.
- Návlečky vybírejte podle průměru vodiče pro pevné uchycení.
- Každý štítek musí obsahovat kód odpovídající revizní dokumentaci.
Manuální označování fixy
Pokud potřebujete označit dutinky nebo návlečky přímo v terénu, používejte výhradně permanentní fixy s vysokou odolností proti vyblednutí a oděru. Častou chybou je psaní přímo na izolaci vodiče, kde barva časem degraduje nebo se rozmaže. Doporučuji předem nastříhat popisovací pásky na požadovaný rozměr, což výrazně zrychluje montáž v rozvaděči.
Odborná rada: Při manuálním značení vždy ověřte, zda barva fixu kontrastuje s podkladem a zda je nápis čitelný i při slabším osvětlení rozvaděče. Značení vodičů se hodí pro rozsáhlé systémy s mnoha okruhy, ale není nutné pro jednoduché zapojení zásuvky v bytě.
Nejčastější chyby při zapojení vodičů podle barev a jak se jim vyhnout?
Nejčastější chyby při zapojení vodičů podle barev a jak se jim vyhnout
Při práci s elektroinstalací představují chyby v zapojení vodičů zásadní bezpečnostní riziko. K nejzávažnějším pochybením patří záměna fázového vodiče (černá, hnědá, šedá) se svorkou pro nulový vodič modrý, což znemožňuje správnou funkci obvodu. Další častou chybou je podcenění dimenzování, kdy nevhodný průřez vodiče elektro (například použití 1,5 mm² pro jištění 16 A) způsobuje nadměrné zahřívání kabeláže a riziko tavení izolace.
- Nedostatečný průřez vodiče vzhledem k jištění vede k přehřívání a zvyšuje riziko vzniku požáru v elektroinstalaci.
- Nesprávné zapojení ochranného vodiče zelenožlutého na pracovní svorku znemožňuje správnou funkci proudového chrániče, který při poruše nevybaví.
- Použití fázových vodičů barvy, které neodpovídají normě, ztěžuje budoucí servisní zásahy a zvyšuje riziko úrazu elektrickým proudem při údržbě.
- Záměna středního vodiče N a ochranného vodiče PE v síti TN-C-S může vést k poškození připojených elektrických spotřebičů.
Odborná rada: Před zapnutím jističe vždy vizuálně zkontrolujte, zda je nulový vodič modrý pevně dotažen v příslušné svorce a ochranný vodič zelenožlutý má dostatečnou délku pro bezpečné připojení bez pnutí. Pro laiky se toto zapojení hodí pouze u jednoduchých oprav, jako je výměna zásuvky v rámci stávajícího rozvodu, zatímco u složitějších úprav elektroinstalace doporučuji konzultaci s revizním technikem. Pokud si nejste jisti barevným značením v historických rozvodech, vždy použijte zkoušečku napětí pro ověření přítomnosti fáze.
Častá chyba: V historických objektech se setkáte s vodiči PEN, které mají zelenou nebo zelenožlutou barvu. Pozor, tyto vodiče nesmíte zaměňovat s moderním odděleným ochranným vodičem PE, pokud provádíte rekonstrukci na systém TN-C-S.
| Typ vodiče | Barva dle normy | Funkce v obvodu |
|---|---|---|
| Fázový (L) | Černá, hnědá, šedá | Vedení pracovního napětí |
| Nulový (N) | Světle modrá | Vedení pracovního proudu |
| Ochranný (PE) | Zelenožlutá | Ochrana před úrazem elektrickým proudem |
Pro koho se to hodí vs pro koho NE: Samostatné zapojování vodičů se hodí pro zkušené kutily, kteří disponují základním měřicím přístrojem a rozumí schématu zapojení zásuvky s ochranným kolíkem nahoře. Pro osoby bez elektrotechnické kvalifikace a základní znalosti norem ČSN se tyto práce nehodí, neboť hrozí riziko neodborného zásahu do bezpečnosti elektroinstalace, které může vést k úrazu nebo požáru.
Časté dotazy k zapojení vodičů podle barev
Otázka: Jaké jsou standardní barvy fázových vodičů L1, L2 a L3?
Fázové vodiče barvy odpovídající normám ČSN a EU jsou hnědá pro L1, černá pro L2 a šedá pro L3.
Otázka: Jaká barva je určena pro nulový vodič (N)?
Nulový vodič modrý musí být vždy v instalaci jasně odlišen od ostatních vodičů, aby nedošlo k záměně.
Otázka: Kam se připojuje zelenožlutý ochranný vodič?
Ochranný vodič zelenožlutý se vždy připojuje na ochranný kolík zásuvky nebo na určenou svorku PE v rozvaděči.
Otázka: Jaký průřez vodiče elektro je doporučen pro domácí elektroinstalaci?
Pro běžné zásuvkové okruhy se používá průřez vodiče elektro 2,5 mm², což odpovídá jištění 16 A.
Otázka: Co znamená nesprávné zapojení vodičů podle barev?
Nesprávné zapojení způsobuje elektrické poruchy, riziko úrazu elektrickým proudem a poškození připojených spotřebičů.
Otázka: Jak postupovat při zapojení třífázového elektrického rozvodu?
Zapojte hnědou, černou a šedou fázi, modrý nulový vodič a zelenožlutý ochranný vodič podle schématu a sledu fází.
Otázka: Proč je důležité správné barevné značení vodičů?
Barevné značení vodičů zrychluje diagnostiku závad a zajišťuje bezpečnost při každé budoucí opravě nebo úpravě instalace.
Otázka: Jak označit vodiče v kabelu pro lepší orientaci?
Použijte kabelové štítky o šířce minimálně 3,5 mm nebo barevné návlečky odpovídající projektové dokumentaci.
Otázka: Jaké jsou nejčastější chyby při zapojení vodičů podle barev?
Častá chyba: záměna modrého nulového vodiče za fázi, což vede k přítomnosti napětí na krytech spotřebičů.
Otázka: Může být prodlužovačka bez ochranného vodiče bezpečná?
Prodlužovačka musí mít vždy tři vodiče, tedy L, N a PE, jinak není zajištěna ochrana před nebezpečným dotykem.
Otázka: Jaký je minimální průřez vodiče PEN v pevné instalaci?
Minimální průřez vodiče PEN musí být podle normy ČSN 33 2000-5-54 alespoň 10 mm² mědi.
Otázka: Jak poznat fázi a nulák podle barev v elektrickém vedení?
Fáze se značí hnědou, černou nebo šedou barvou, zatímco nulák je vždy světle modrý.
Otázka: Jaký je význam sled fází v třífázovém rozvodu?
Sled fází určuje směr otáčení motorů; pro běžné zásuvky je důležitá shoda s normou pro bezpečnost.
Otázka: Jak správně připojit ochranný vodič PE?
Ochranný vodič PE musí být mechanicky pevně připojen a nesmí být nikdy rozpojen během provozu instalace.
Otázka: Jak postupovat při kontrole správného zapojení vodičů?
Použijte certifikovaný tester nebo multimetr k ověření napětí mezi fází a nulákem, případně fází a ochranným vodičem.
Odborná rada: Zapojení se hodí pro proškolené osoby se znalostí vyhlášky; pro laiky je práce na elektroinstalaci nevhodná a nebezpečná. Na co si dát pozor: vždy před prací vypněte jističe a ověřte beznapěťový stav zkoušečkou.
