Normy a doporučení pro výšku instalace zásuvek a vypínačů v ČR
Správná výška instalace zásuvek a vypínačů je klíčová pro bezpečnost i pohodlí uživatelů. Normy přesně stanovují, jak vysoko od podlahy by měly být umístěny, a to nejen v obytných prostorách, ale také například v dílnách. Dodržení těchto pravidel zajistí funkčnost elektroinstalace i snadný přístup k ovládání.
⭐ Co byste měli vědět
- Standardní výška zásuvek v obytných místnostech je 150 až 450 mm nad podlahou.
- Vypínače se instalují obvykle ve výšce kolem 1050 mm od podlahy a 100-300 mm od dveří.
- V koupelně platí bezpečnostní zóny 0 až 3 s různými pravidly pro instalaci zásuvek a vypínačů.
- Minimální vzdálenost zásuvek od vany či sprchy je 600 mm, výška zásuvek v koupelně minimálně 200 mm nad podlahou.
- Pro kuchyňské linky je doporučená výška zásuvek 900 až 1200 mm nad podlahou pro pohodlný přístup.
Standardní výšky zásuvek v obytných místnostech
Standardní výška instalace zásuvek v obytných místnostech podle ČSN 33 2130 se pohybuje mezi 150 až 450 mm nad podlahou, přičemž nejčastější hodnota je kolem 200 mm. Tento rozsah podporuje ergonomii a bezpečnost, protože zásuvky nejsou příliš nízko, aby hrozilo riziko kontaktu s vlhkostí, ani příliš vysoko, což by zhoršovalo pohodlný přístup. Výška zásuvek a vypínačů musí respektovat normy, aby bylo zajištěno bezpečné a praktické užívání v rámci domácnosti.
Doporučené výšky podle účelu zásuvky
Výška zásuvek se liší podle jejich umístění a účelu v bytě. Například zásuvky u nočních stolků bývají instalovány ve výšce 300 až 400 mm, aby bylo snadné připojit lampičku nebo nabíječku. V kuchyni se doporučuje výška zásuvek kolem 900 až 1200 mm nad podlahou, což usnadňuje připojení spotřebičů na pracovní ploše. V dílně se často volí výška mezi 300 a 400 mm pro větší pohodlí při práci.
- Zásuvky u nočních stolků: 300-400 mm
- Kuchyňské zásuvky: 900-1200 mm
- Zásuvky v dílně: 300-400 mm
| Umístění | Doporučená výška (mm) | Poznámka |
|---|---|---|
| Obývací pokoj | 150-200 | Ergonomický přístup |
| Kuchyně | 900-1200 | Připojení kuchyňských spotřebičů |
| Dílna | 300-400 | Praktické pro nářadí |
Tip: Při volbě výšky instalace zásuvek vždy zohledněte konkrétní použití místnosti a bezpečnostní normy ČSN 33 2130, aby byla zajištěna jak pohodlnost, tak odpovídající ochrana před vlhkostí a mechanickým poškozením.
Doporučené výšky a umístění vypínačů
Dle platných norem je výška instalace vypínačů klíčová pro jejich snadné a bezpečné ovládání. Správné umístění vypínače zajišťuje ergonomii a zároveň respektuje technické předpisy, což oceníte při každodenním používání v domácnosti.
Ergonomie a praktické umístění vypínačů
Optimální výška vypínačů odpovídá přibližně výšce klik dveří, tedy 900 až 1100 mm nad podlahou, přičemž nejčastěji se volí kolem 1050 mm. Toto rozmezí zaručuje snadný přístup bez nutnosti ohýbání nebo natahování ruky, což je základ ergonomie.
- Vypínač by měl být umístěn ve vzdálenosti 100 až 300 mm od dveří, aby byl intuitivně dosažitelný při vstupu do místnosti
- Výška vypínačů od podlahy podle předpisů ČSN respektuje bezpečnostní i praktické aspekty domácnosti
- Dodržení těchto pravidel usnadňuje orientaci a zvyšuje komfort uživatelů všech věkových skupin
Při instalaci vypínačů je zásadní vyvarovat se příliš nízkého nebo vysokého umístění, které by mohlo komplikovat jejich používání. Dodržování norem pro umístění vypínačů v domácnosti proto výrazně přispívá ke komfortu i bezpečnosti.
Bezpečnostní zóny a pravidla instalace v koupelnách
Bezpečnostní zóny v koupelně podle ČSN 33 2000-7-701 určují přesná pravidla pro umístění zásuvek a vypínačů s ohledem na ochranu proti úrazu elektrickým proudem. Tyto zóny definují bezpečnostní vzdálenosti od vany, sprchy a umyvadla, které výrazně ovlivňují, jak správně instalovat vypínače v koupelně a jak vysoko musí být zásuvka v koupelně umístěna.
Definice bezpečnostních zón v koupelně
Koupelna je rozdělena do čtyř bezpečnostních zón, které určují povolené elektrické instalace. Zóna 0 představuje prostor ve vaně nebo sprše. Zóna 1 má výšku 225 cm od podlahy a zahrnuje prostor přímo nad vanou nebo sprchou. Zóna 2 se rozšiřuje o 60 cm kolem zóny 1. Zóna 3 začíná za zónou 2 a je považována za bezpečnější prostor pro instalaci zásuvek a vypínačů.
| Zóna | Popis prostoru | Výška od podlahy | Povolené instalace |
|---|---|---|---|
| Vana nebo sprcha | Do úrovně vany | Pouze zařízení s nízkým napětím | |
| 1 | Okolo vany/sprchy | 225 cm | Vypínače s ochranou, žádné zásuvky |
| 2 | Okolí zóny 1 | 60 cm od zóny 1 | Zásuvky s ochranou, např. s proudovým chráničem |
| 3 | Od 60 cm za zónou 2 | Nad 60 cm | Standardní zásuvky a vypínače |
Minimální vzdálenosti a doporučení
Zásuvky musí být instalovány minimálně 600 mm od vany nebo sprchy a 200 mm nad podlahou, aby byla zajištěna bezpečnost. Vypínač nesmí být umístěn blíže než 600 mm od umyvadla, což je klíčové pravidlo umístění zásuvek a vypínačů pro prevenci úrazu. Výška vypínačů od podlahy se obvykle pohybuje okolo 110 až 120 cm, což odpovídá normám pro umístění vypínačů v domácnosti. V koupelně je potřeba zvolit vhodné krytí a ochranu proti vlhkosti.
- Zásuvky musí mít vždy ochranu proudovým chráničem.
- Vypínače by měly být umístěny mimo přímý dosah vody.
- Výška zásuvky od podlahy norma doporučuje minimálně 200 mm, výška vypínačů norma stanovuje kolem 110-120 cm.
Tip: Častou chybou je instalace zásuvky příliš blízko vany, což porušuje bezpečnostní zóny a zvyšuje riziko úrazu elektrickým proudem. Dodržování těchto pravidel je nutné pro bezpečné užívání koupelny. Tento přístup se hodí pro všechny typy koupelen, ale ne pro venkovní instalace, kde platí odlišné normy.
Instalace zásuvek a vypínačů v dětských pokojích a pro osoby se sníženou pohyblivostí
Instalace zásuvek a vypínačů vyžaduje zvláštní pozornost v dětských pokojích i u osob se sníženou pohyblivostí. Dodržení správných norem pro výšku zásuvek a vypínačů zajišťuje bezpečnost i pohodlný přístup.
Bezpečnostní normy pro dětské pokoje
V dětských pokojích je doporučená výška zásuvek od podlahy norma nastavena na 1200 mm. Toto zvýšení výšky zabraňuje dětem v přímém kontaktu s elektrickým proudem a snižuje riziko úrazu. Pravidla umístění zásuvek a vypínačů v těchto prostorách kladou důraz na bezpečnostní kryty a umístění mimo dosah malých dětí. Výška vypínačů od podlahy se v dětských pokojích obvykle řídí normou, která zajišťuje snadné ovládání dospělými.
Ergonomie pro osoby se sníženou pohyblivostí
Pro osoby se sníženou pohyblivostí platí, že zásuvky by měly být instalovány níže, ideálně ve výšce 300-400 mm nad podlahou. Tato výška zásuvek norma usnadňuje jejich dosažení bez nutnosti ohýbání či natahování. Výška vypínačů od podlahy by měla být také přizpůsobena, aby bylo možné snadno ovládat osvětlení. Zásuvky v dílně pro tuto skupinu je vhodné umístit obdobně nízko, aby byla zachována ergonomie a bezpečnost.
Tip: Častou chybou je instalace zásuvek příliš nízko v dětských pokojích, což snižuje bezpečnost. Pro osoby s omezenou pohyblivostí naopak může být nevhodná standardní výška nad 1000 mm.
Legislativa, revize a bezpečnost elektroinstalace
Elektroinstalace v domácnostech a novostavbách musí splňovat platné normy a bezpečnostní předpisy, které upravují nejen správnou výšku zásuvek a vypínačů, ale také ochranná opatření a pravidelné kontroly. Dodržení těchto pravidel zajišťuje bezpečnost uživatelů a minimalizuje riziko úrazu elektrickým proudem.
Požadavky ČSN a PUE
ČSN 33 2130 a PUE (Pravidla údržby elektroinstalace) stanovují přesné normy pro výšku zásuvek a vypínačů, které se zpravidla pohybují kolem 300 mm od podlahy u zásuvek a 900 mm u vypínačů. Tyto normy pro výšku instalace zásuvek v novostavbě zahrnují i požadavky na ochranu proudovým chráničem do 30 mA, který musí být součástí každé zásuvkové větve. Dodržování těchto pravidel zajišťuje bezpečnost a funkčnost elektroinstalace.
Revize a údržba elektroinstalace
Po dokončení instalace elektroinstalace je povinná revize elektroinstalace kvalifikovanou osobou, která ověří správnost zapojení, funkčnost proudového chrániče a dodržení norem. Revize je klíčová pro bezpečnost a měla by se opakovat pravidelně během provozu. Časté chyby při instalaci zásuvek a vypínačů zahrnují nedostatečnou ochranu proti průrazu a nesprávné umístění podle výšky zásuvek norma. Při revizi se tyto nedostatky odhalí a odstraní.
- Kontrola správné výšky zásuvek a vypínačů
- Ověření funkčnosti proudového chrániče do 30 mA
- Kontrola správného zapojení a izolace vodičů
- Doporučení pravidelných revizí podle PUE
Tip: Pro instalaci zásuvek v dílně a koupelně platí zvláštní požadavky na výšku a ochranu, proto je vhodné konzultovat návod na montáž vypínačů a zásuvek podle norem specificky pro tyto prostory.
Časté dotazy k normám a výšce instalace zásuvek a vypínačů
Otázka: Jaká je standardní výška zásuvek v obytných místnostech?
Standardní výška zásuvky od podlahy podle normy ČSN 33 2130 je mezi 150 až 450 mm, běžně se volí kolem 200 mm pro pohodlný přístup.
Otázka: Jaká je doporučená výška vypínačů od podlahy?
Výška vypínačů norma stanovuje mezi 900 a 1100 mm, přičemž nejčastěji se instaluje kolem 1050 mm nad podlahou.
Otázka: Jak daleko musí být vypínač od umyvadla v koupelně?
Vypínače musí být vzdáleny minimálně 600 mm od umyvadla i sprchového koutu, aby splňovaly bezpečnostní požadavky.
Otázka: Jak vysoko musí být zásuvka od podlahy v koupelně?
Zásuvky v koupelně se instalují nejméně 200 mm nad podlahou a mimo bezpečnostní zóny označené jako 0 a 1 podle ČSN normy.
Otázka: Jaké jsou bezpečnostní zóny v koupelně?
Zóny 0 až 3 definují místa se specifickými pravidly pro instalaci zásuvek a vypínačů, přičemž zóna 0 je nejnebezpečnější a elektrická zařízení zde nejsou povolena.
Otázka: Jaká je doporučená výška zásuvek v kuchyni?
Zásuvky nad pracovní deskou mají být ve výšce 900 až 1200 mm nad podlahou pro snadný přístup během práce.
Otázka: Jaké jsou výšky zásuvek v dětských pokojích?
Pro bezpečnost se zásuvky často umisťují ve výšce kolem 1200 mm, aby byly mimo dosah malých dětí.
Otázka: Jaká pravidla platí pro instalaci zásuvek pro osoby se sníženou pohyblivostí?
Pro zajištění snadného přístupu se doporučuje instalovat zásuvky ve výšce 300 až 400 mm nad podlahou.
Otázka: Jaké jsou požadavky na ochranu zásuvek v koupelnách?
Zásuvky musí mít krytí minimálně IP44 v zónách 1 a 2 a být chráněny proudovým chráničem s vybavovací proudem do 30 mA.
Otázka: Jak často je potřeba provádět revizi elektroinstalace?
Revize elektroinstalace by měla probíhat po dokončení instalace a následně pravidelně nejméně jednou za pět let.
Otázka: Jaká je doporučená výška venkovních zásuvek podle norem?
Venkovní zásuvky se instalují minimálně 300 mm nad zemí, aby byly chráněny před vlhkostí a mechanickým poškozením.
Otázka: Jaká je minimální vzdálenost vypínače od okraje sprchového koutu?
Vypínače musí být umístěny minimálně 600 mm od okraje sprchového koutu, aby se zabránilo nebezpečí úrazu elektrickým proudem.
Otázka: Jaká je doporučená výška zásuvek nad pracovní deskou v kuchyni?
Zásuvky by měly být instalovány přibližně 100 až 110 cm nad podlahou, což je asi 15 cm nad pracovní deskou.
Otázka: Jaké jsou normy pro umístění zásuvek za televizí?
Zásuvky za televizí se umísťují ve výšce přibližně 300 mm nad podlahou, což umožňuje čisté vedení kabelů a snadný přístup.
Otázka: Jaká opatření platí pro instalaci zásuvek v dílně?
V dílně se zásuvky instalují ve výšce 100 až 120 cm nad podlahou, aby byly chráněné před znečištěním a zároveň snadno dostupné.
Časté chyby při instalaci zásuvek a vypínačů
Častá chyba je instalace zásuvek příliš nízko, což zvyšuje riziko poškození a znečištění, zejména v kuchyni a dílně. Doporučuji vždy dodržet normou stanovené výšky a respektovat bezpečnostní zóny v koupelnách.

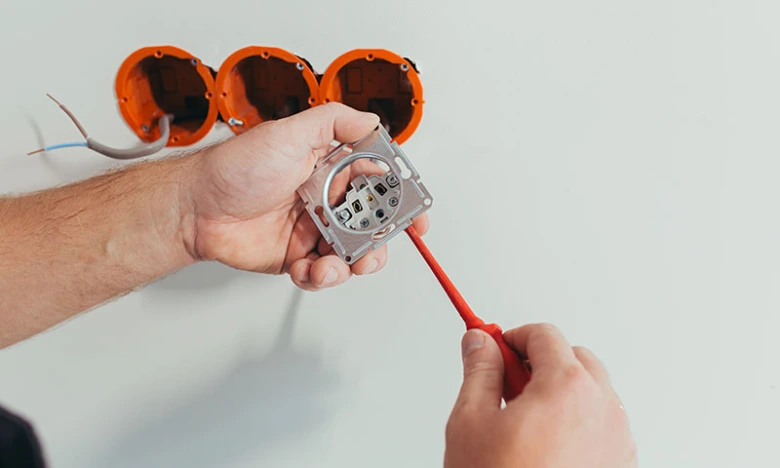

Návod na montáž vypínačů a zásuvek podle norem
Pro správnou montáž je třeba dodržet výšky zásuvek a vypínačů dle ČSN, zajistit ochranu IP krytím dle prostoru a umístit je tak, aby byly snadno dostupné, ale zároveň bezpečné. Výška zásuvek a vypínačů musí odpovídat jejich využití a místu instalace.
Odborná rada: Pro osoby s omezenou pohyblivostí platí speciální pravidla, například nižší výška zásuvek, což je důležité zohlednit při plánování elektroinstalace. Naopak v kuchyni a dílně se doporučuje vyšší umístění zásuvek pro komfort a bezpečnost.
