Jak bezpečně připojit zásuvku k tažnému zařízení krok za krokem

Připojení zásuvky k tažnému zařízení je nezbytné pro správné fungování osvětlení a elektrických funkcí přívěsu či vozíku. Správné zapojení zásuvky, ať už 7pinové nebo 13pinové, zajistí bezpečnost a spolehlivost elektroinstalace tažného zařízení. Poradím vám, jak krok za krokem zvládnout montáž vlastníma rukama bez zbytečných komplikací.

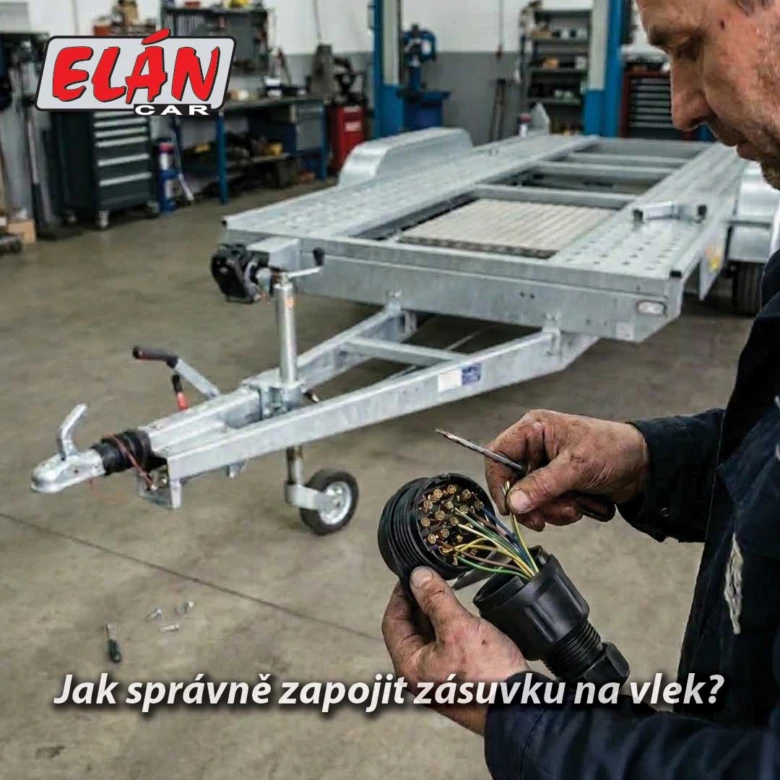

Jak připojit zásuvku k tažnému zařízení krok za krokem

Jak připojit zásuvku k tažnému zařízení vlastníma rukama vyžaduje přesný postup, bezpečnostní opatření a správné nástroje. Elektroinstalace tažného zařízení zahrnuje vedení kabeláže s vhodnými vodiči, jejich spolehlivé spojení pomocí pájení a správnou izolaci. Následující návod na zapojení zásuvky tažného zařízení krok za krokem ukazuje, jak bezpečně a efektivně provést instalaci včetně testování funkčnosti.

Příprava kabeláže a nářadí

Pro zapojení zásuvky tažného zařízení je potřeba mít kvalitní nástroje – páječku, odizolovač vodičů, smršťovací bužírky a šroubovák. Doporučený průřez vodičů je 1,5 mm² pro osvětlení, 2,5 mm² pro brzdová světla a 4 mm² pro hlavní přívod z baterie vozidla. Pro 7pinovou či 13pinovou zásuvku volte kabeláž odpovídající zatížení, aby elektroinstalace tažného zařízení byla bezpečná a spolehlivá.

Pájení a izolace vodičů

Pájení je klíčové pro pevné spojení vodičů, které sníží riziko přerušení nebo oxidace kontaktů. Po spojení vodičů doporučuji použít smršťovací bužírku, která ochrání spoje před vlhkostí a korozí. Správná izolace zajišťuje dlouhodobou funkčnost zásuvky tažného zařízení a zároveň chrání proti zkratu.

Zajištění a testování připojení

Po upevnění kabeláže na tažné zařízení je nezbytné ověřit funkčnost všech světelných okruhů zásuvky – blinkry, brzdová světla i couvací světlo. Kabely upevněte pomocí stahovacích pásků na místa, kde nebudou mechanicky namáhány nebo přehřívány. Testování se provádí nejlépe s připojeným přívěsem nebo pomocným testerem.

1. Odpojte záporný pól baterie – zabráníte zkratu během instalace
2. Vezměte správnou kabeláž – průřez dle funkce světel
3. Připojte vodiče k zásuvce tažného zařízení – podle schématu elektropřipojení
4. Spojte vodiče pájením – zajistíte pevný a trvanlivý spoj
5. Izolujte spoje smršťovací bužírkou – ochrana proti vlhkosti
6. Upevněte kabeláž na vozidlo – pevně a bez možnosti pohybu
7. Připojte záporný pól baterie a proveďte test světel

Tip: Pro bezpečné zapojení zásuvky tažného zařízení použijte kvalitní pojistku blízko baterie, která ochrání elektroinstalaci před přetížením. Na co si dát pozor: častou chybou je špatné upevnění kabeláže, které vede k odírání izolace a zkratům.

Tip: Redukce zásuvek z 7pinové na 13pinovou se hodí při různých typech přívěsů, ale vždy ověřte kompatibilitu zapojení, aby nedošlo k poškození elektriky vozidla.

Typy zásuvek pro tažná zařízení: 7pinová vs. 13pinová

Při připojení zásuvky k tažnému zařízení se nejčastěji používají dvě varianty podle platných norem: 7pinová zásuvka odpovídající normě ISO 1724 (typ N) a 13pinová zásuvka podle normy ISO 11446. 7pinová zásuvka přenáší základní světelné funkce, tedy levé a pravé směrové světlo, brzdová světla, zadní světla, mlhové světlo a zemnění. Tento typ se využívá převážně u jednodušších přívěsů a nosičů kol s kategorií O1.

Naopak 13pinová zásuvka, vyvinutá koncem 80. let firmou Erich Jaeger a dalšími, obsahuje až o šest pinů více a umožňuje přenášet kromě základních světelných funkcí také stálé napájení +12 V, napájení po zapalování (po klíčku), couvací světlo a zpětné světlo. To ji předurčuje pro moderní karavany a vybavené přívěsy, kde je potřeba napájet i další zařízení, například vnitřní osvětlení nebo dobíjení baterie.

Výhody a nevýhody 7pinové a 13pinové zásuvky u tažného zařízení shrnuje následující tabulka:

Tip: Při výběru zásuvky zvažte, zda budete potřebovat napájet další elektrická zařízení přívěsu. 13pinová zásuvka umožňuje bezpečné přenášení všech funkcí jedním konektorem a minimalizuje riziko nesprávného zapojení. Použití redukce mezi 7pinovou a 13pinovou zásuvkou je možné, ale redukce přenáší pouze kompatibilní funkce. Například redukce ze 7pinové na 13pinovou nezajistí zapojení couvacího světla, protože 7pinová norma ISO 1724 tento signál neobsahuje. Proto je třeba po použití redukce vždy konektor odpojit, aby se zabránilo poškození a vniknutí vlhkosti.

Správné zapojení zásuvky vyžaduje dodržení barevného značení vodičů podle platných norem. U 7pinové zásuvky se používají následující barvy: žlutá pro levý blinkr, zelená pro pravý blinkr, hnědá pro zadní světla, červená pro brzdová světla, modrá pro mlhové světlo a bílá pro zemnění. U 13pinové zásuvky jsou přidány další piny, například pin 8 pro couvací světlo, pin 9 pro stálé napájení +12 V a pin 10 pro napájení po zapalování.

Pro koho se 7pinová zásuvka hodí: pro majitele jednoduchých přívěsů bez potřeby napájení dalších zařízení. Pro koho není vhodná: pro uživatele karavanů nebo vybavených přívěsů, kde je potřeba stálé napájení a couvací světlo, tam je nezbytná 13pinová zásuvka.

Tip: Při instalaci zásuvky dbejte na správnou ochranu konektorů proti vlhkosti, ideálně krytím s krytím IP67 a použitím smršťovacích bužírek. Dodržujte minimální průřez vodičů 1,5 mm² pro osvětlení a 2,5 mm² pro napájení brzdových světel, aby nedocházelo k poklesu napětí a přehřívání vodičů.

Barevné značení a správné zapojení vodičů u zásuvek

Barevné značení vodičů je klíčové pro správné zapojení zásuvky tažného zařízení a bezpečnou elektroinstalaci tažného zařízení. U 7pinové zásuvky platí následující standardní barevné kódování:

• žlutý vodič – levý blinkr
• zelený vodič – pravý blinkr
• hnědý vodič – zadní světla
• červený vodič – brzdové světlo
• modrý vodič – napájení mlhovky
• bílý vodič – zemnící vodič

U 13pinové zásuvky jsou navíc přidány vodiče pro couvací světlo a trvalé napájení, které umožňují širší funkční možnosti, například osvětlení přívěsu i při odpojení brzd.

Jak správně připojit kabely k zásuvce tažného zařízení

Při připojení zásuvky k tažnému zařízení je nutné přesně dodržet schéma zapojení zásuvky tažného zařízení 12V, aby se předešlo poruchám signalizace a nebezpečí na silnici. Barevné značení vodičů určuje jejich funkci a správné přiřazení je nutné ověřit podle platných norem. Redukce zásuvek mezi 7pinovou a 13pinovou variantou vyžaduje pečlivé zapojení odpovídajících vodičů dle jejich barev. Výhody 13pinové zásuvky spočívají v lepší ochraně spojů a širší funkčnosti, zatímco 7pinová je jednodušší a běžnější u starších vozidel.

Použití redukcí mezi 7pinovou a 13pinovou zásuvkou

Redukce zásuvek jsou běžným řešením při nesouladu mezi 7pinovou a 13pinovou zásuvkou tažného zařízení a stojí přibližně 300 Kč. Umožňují propojení elektroinstalace tažného zařízení, ale přenášejí pouze omezené funkce zásuvky.

Co se stane při použití adaptéru z 7pin na 13pin zásuvku tažného zařízení

Použití redukce z 7pinové na 13pinovou zásuvku často znamená, že některé funkce, například couvací světlo, nebudou přenášeny. To omezuje bezpečnost a komfort při jízdě s přívěsem.

Odborná rada: Při zapojení zásuvky vlastnoručně je vhodné zvážit, zda je redukce vhodná pro vaše potřeby, nebo zda není lepší přímá výměna zásuvky.

Výhody a nevýhody 7pinové a 13pinové zásuvky u tažného zařízení jsou zásadní pro správné zapojení zásuvky a bezpečné fungování celého systému.

• Redukce zásuvek usnadňují zapojení zásuvky v případě rozdílných typů konektorů
• Cena redukce se pohybuje kolem 300 Kč
• Omezení redukcí zahrnují chybějící přenos některých funkcí jako couvací světlo
• Použití redukce může vyžadovat úpravy v elektroinstalaci tažného zařízení

Na co si dát pozor: nesprávné použití redukce bez zohlednění funkcí může vést k bezpečnostním rizikům při jízdě s přívěsem.

Bezpečnostní opatření a doporučené nástroje pro montáž

Při připojení zásuvky k tažnému zařízení je bezpečnost klíčová. Správné nástroje a dodržení základních pravidel výrazně usnadní montáž a zajistí dlouhodobou spolehlivost elektroinstalace tažného zařízení.

Nástroje a materiály pro montáž

Pro bezpečné zapojení zásuvky tažného zařízení doporučuji připravit kvalitní pájku, která zajistí pevné a trvanlivé spojení vodičů. Smršťovací bužírky ochrání spoje před vlhkostí a mechanickým poškozením. Kleště usnadní manipulaci s kabeláží a její správné upevnění zabrání nežádoucímu pohybu, který může vést k poruše elektroinstalace. Další užitečné pomůcky zahrnují šroubovák a tester napětí, které jsou nezbytné pro kontrolu správnosti zapojení. Tyto nástroje jsou základem pro návod připojení zásuvky tažné zařízení, ať už se jedná o 7pinovou zásuvku, 13pinovou zásuvku nebo redukce zásuvek.

Řešení chybových hlášení a CAN-BUS adaptér

Řada moderních vozidel je vybavena systémem CAN-BUS, který řídí komunikaci mezi palubním počítačem a elektronickými moduly. Při zapojení zásuvky tažného zařízení bez vhodného CAN-BUS adaptéru může dojít k chybovým hlášením a nesprávné funkci elektroniky. CAN-BUS adaptér chrání řídicí jednotku vozidla tím, že simuluje správné signály a zabraňuje falešným hlášením, což je klíčové pro bezproblémovou elektroinstalaci tažného zařízení.

Jak vyřešit problém se zásuvkou tažného zařízení vlastnoručně:

• Pořiďte CAN-BUS adaptér kompatibilní s vaším vozidlem a typem zásuvky (7pinová či 13pinová zásuvka)
• Správně naprogramujte elektronický modul podle modelu auta a zapojení zásuvky
• Použijte redukce zásuvek pro připojení více zařízení nebo při přechodu mezi 7pinovou a 13pinovou zásuvkou
• Ověřte funkčnost palubního počítače a absence chyb po instalaci adaptéru

Tip: Nesprávné zapojení nebo absence CAN-BUS adaptéru často vede k zobrazení chyb na palubním počítači a může poškodit řídicí jednotku vozidla.

Testování funkčnosti a údržba zásuvky tažného zařízení

Po správném zapojení zásuvky tažného zařízení je nezbytné provést detailní testování funkčnosti všech světelných okruhů a zajistit pravidelnou údržbu elektroinstalace. Tím se minimalizuje riziko poruch a zajistí bezpečný provoz vozidla i přívěsu.

Postup testování funkčnosti

Testování zásuvky musí zahrnovat kontrolu všech světelných funkcí podle typu zásuvky. U 7pinové zásuvky zkontrolujte levý a pravý blinkr, brzdová světla, zadní světla, mlhové světlo a zemnění. U 13pinové zásuvky navíc otestujte couvací světlo, stálé napájení +12 V a napájení po zapalování. Použijte vhodný tester nebo připojte přívěs, aktivujte jednotlivé světelné funkce a ověřte, že odpovídají ovládacím prvkům na vozidle. Kontakty zásuvky musí vést proud bez přerušení a bez nadměrného odporu, který by mohl způsobit selhání světel.

Doporučení pro údržbu

Údržba elektroinstalace tažného zařízení zahrnuje pravidelnou kontrolu pevnosti uchycení zásuvky, aby nedocházelo k mechanickému poškození vodičů nebo kontaktů. Kontakty zásuvky čistěte kovovým kontaktním čistidlem a odstraňujte oxidaci, která zvyšuje odpor a může vyvolat závady. Používejte krytky s krytím minimálně IP67, které chrání před vlhkostí a prachem. Těsnění zásuvky pravidelně kontrolujte a v případě poškození vyměňte. Doporučená délka vodičů od zásuvky k pojistkové skříni je maximálně 3 metry, aby nedocházelo k poklesu napětí a poruchám.

• Zkontrolujte pevnost uchycení zásuvky a kabeláže na tažném zařízení
• Používejte kontaktní čistidla určená pro automobilovou elektroinstalaci
• Chraňte zásuvku před vlhkostí pomocí krytek s krytím IP67 nebo vyšším
• Provádějte testování funkčnosti zásuvky po každé sezóně nebo delší nečinnosti

Tip: Častou chybou je nedostatečné upevnění zásuvky, které vede k poškození vodičů a kontaktů. To může způsobit selhání brzdových světel nebo blinkrů za jízdy, což výrazně ohrožuje bezpečnost provozu.

Odborná rada: Údržba a pravidelné testování zásuvky tažného zařízení se hodí především pro majitele přívěsů a karavanů, kteří často využívají osvětlení a elektrické příslušenství. Pro občasné uživatele s lehkými přívěsy může být náročnější častá kontrola, ale i zde je doporučena minimálně sezónní kontrola funkčnosti.

Časté dotazy o připojení zásuvky k tažnému zařízení

Jak zapojit zásuvku tažného zařízení krok za krokem?

Odpojte záporný pól baterie, připravte vodiče s průřezem 1,5-4 mm² a připojte je podle barevného značení. Spoje pevně spojte pájením a izolujte smršťovací bužírkou, poté kabeláž pevně upevněte a otestujte funkčnost elektroinstalace tažného zařízení.

Jaký je rozdíl mezi 7pinovou a 13pinovou zásuvkou?

7pinová zásuvka přenáší základní světelné funkce, zatímco 13pinová zásuvka navíc umožňuje stálé napájení +12 V a couvací světlo podle normy ISO 11446. Redukce zásuvek mezi nimi stojí cca 300 Kč, ale nepřenáší všechny signály.

Co znamenají barvy vodičů u 7pinové zásuvky?

Žlutý vodič slouží pro levý blinkr, zelený pro pravý blinkr, hnědý pro zadní světla, červený pro brzdová světla, modrý pro mlhové světlo a bílý je zemnění.

Jaká je doporučená tloušťka vodičů pro zásuvku tažného zařízení?

Pro osvětlení použijte vodiče s průřezem minimálně 1,5 mm², u brzdových světel 2,5 mm² a hlavní přívod by měl mít minimálně 4 mm².

Lze použít redukci z 7pinové na 13pinovou zásuvku?

Ano, redukce je běžná, ale nezajistí přenos couvacího světla, které 7pinová zásuvka nepodporuje, což může ovlivnit bezpečnost a funkčnost.

Jak zajistit správné pájení a izolaci vodičů?

Používejte kvalitní pájku a smršťovací bužírky, spoje důkladně izolujte, aby nedocházelo ke korozi ani průniku vlhkosti.

Jaké bezpečnostní zásady platí při montáži zásuvky?

Vždy odpojte záporný pól baterie, použijte vhodné nástroje, pevně upevněte kabeláž a chraňte spoje proti vlhkosti.

Co dělat, když po instalaci zásuvky svítí chybové hlášení na palubním počítači?

U vozidel s CAN-BUS systémem je nutné použít CAN-BUS adaptér nebo koordinační jednotku, která chyby eliminuje.

Jak otestovat správnou funkčnost zásuvky po instalaci?

Připojte přívěs nebo tester a ověřte blinkry, brzdová světla, couvací světlo a pevnost upevnění zásuvky.

Jak dlouhá může být kabeláž od zásuvky k pojistkové skříni?

Maximální délka by neměla přesáhnout 3 metry, aby nedocházelo k poklesu napětí a poruchám funkce.

Jak často je potřeba kontrolovat a udržovat zásuvku tažného zařízení?

Pravidelně kontrolujte upevnění, čistěte kontakty a chraňte zásuvku před vlhkostí pro zajištění dlouhodobé spolehlivosti.

Je možné z jedné zásuvky udělat dvě?

Ano, použitím rozbočovačů lze zásuvku rozdělit, ale je třeba zachovat správné zapojení a zajistit kompatibilitu se všemi funkcemi.

Jaké jsou hlavní chyby při zapojení zásuvky tažného zařízení?

Nejčastější chyby zahrnují nesprávné barevné zapojení, špatnou izolaci vodičů a zanedbání pojistek, což ohrožuje bezpečnost.

Jaký je minimální průřez vodiče pro brzdová světla?

Minimem je 2,5 mm² průřez, který zajistí bezpečné vedení elektrického proudu bez přehřívání.

Jak správně upevnit kabeláž zásuvky tažného zařízení?

Použijte spony a izolační pásku, aby kabely byly pevně fixovány a nemohly se pohybovat nebo poškodit během jízdy.
