Typy elektrických vodičů a jejich označení podle účelu

Elektrické vodiče se liší nejen svým typem, ale i správným barevným značením, které usnadňuje bezpečnou instalaci a údržbu. Výběr a dimenzování vodičů podle účelu a průřezu je klíčové pro spolehlivý a bezpečný provoz elektrických zařízení. Porozumění základním typům kabelů pomůže předejít častým chybám při jejich použití.

Hlavní typy elektrických vodičů podle konstrukce a použití

Hlavní typy elektrických vodičů se liší podle materiálu jádra, konstrukce a určení použití. Elektrický vodič má jádro vyrobené z mědi nebo hliníku, které je kryté elektrickou izolací. Konstrukčně rozlišujeme plné a laněné vodiče, které se liší v ohebnosti a použití. Typy kabelů a vodičů podle jejich elektrického využití a značení vycházejí z těchto základních vlastností a průřezů, které se běžně pohybují od 0,75 do 10 mm².

Materiály jader vodičů

Nejčastějším materiálem jádra vodiče je měď díky své vynikající elektrické vodivosti a odolnosti vůči korozi. Hliník se používá tam, kde je potřeba snížit hmotnost a cenu, má však horší vodivost a vyžaduje větší průřez. Ocelová jádra se uplatňují v ohebných kabelech jako výztuž, stříbro se používá pouze ve speciálních aplikacích pro extrémní vodivost. Materiál jádra výrazně ovlivňuje elektrickou bezpečnost a dimenzování vodičů.

Konstrukční typy vodičů

Plný vodič má jedno pevné jádro a je méně ohebný, proto se hodí pro pevné instalace a pevné spojení. Laněný vodič sestává z mnoha tenkých vláken, která zvyšují jeho flexibilitu a usnadňují vedení v pohyblivých částech nebo tam, kde je potřeba častá manipulace. Tvar jádra může být kruhový, čtvercový nebo specializovaný, což ovlivňuje jeho mechanické vlastnosti i způsob zapojení.

Rozdíl mezi vodičem a kabelem

Vodič je jednožilový prvek s izolací, který se používá samostatně nebo jako součást kabelu. Kabel tvoří několik vodičů, které jsou společně chráněné pláštěm a často mají i stínění proti elektromagnetickému rušení. Kabely se používají pro komplexní rozvody elektrické energie, zatímco vodiče slouží k propojení jednotlivých prvků v elektroinstalaci.

Tip: Častá chyba při dimenzování vodičů je použití příliš malého průřezu u hliníkových vodičů, což může způsobit přehřívání a poruchu izolace. Pro domácí elektroinstalace doporučuji dodržovat standardní průřezy a barevné značení vodičů podle platných norem.

Barevné označení vodičů podle účelu v elektroinstalaci

Barevné značení vodičů podle účelu v elektroinstalaci usnadňuje správnou identifikaci jednotlivých funkcí vodičů a zvyšuje elektrickou bezpečnost. V České republice se řídí normami PN-HD 308 S2 a GOST 31947-2012, které stanovují přesné barvy izolace pro fázové, nulové i ochranné vodiče.

Význam barev fázových vodičů L1, L2, L3

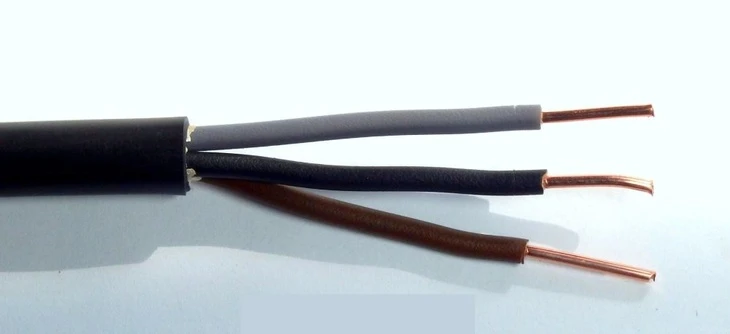

Fázové vodiče označované písmenem L mají izolaci v barvách hnědé, černé nebo šedé. V třífázových instalacích se jednotlivé fáze označují jako L1 (hnědá), L2 (černá) a L3 (šedá). Tyto vodiče přenášejí elektrickou energii a jsou klíčové pro správné fungování zařízení. Ve standardní domácí zásuvce je obvykle přítomna jedna fáze (L1), která je hlavním zdrojem napětí. Správné barevné značení fázových vodičů pomáhá zabránit záměně a zajišťuje bezpečný provoz elektroinstalace.

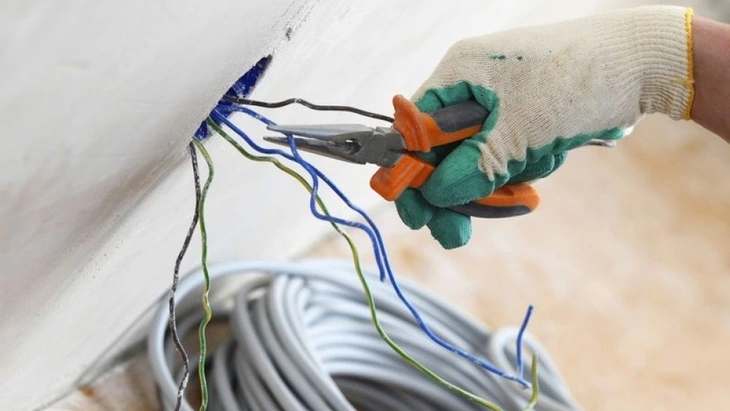

Označení nulového vodiče N a ochranného vodiče PE

Nulový vodič, označený písmenem N, má modrou izolaci a slouží jako návratná cesta proudu. Ochranný vodič PE (Protective Earth) má izolaci žlutozelené barvy a zajišťuje ochranu proti úrazu elektrickým proudem tím, že odvádí případný poruchový proud do země. Správné barevné značení těchto vodičů je nezbytné pro bezpečnost a usnadňuje jejich rychlou identifikaci během instalace i údržby.

Normy pro barevné značení vodičů v ČR a zahraničí

České barevné značení vodičů je upraveno normou PN-HD 308 S2, která odpovídá evropským standardům. Norma GOST 31947-2012 se používá zejména v zemích bývalého Sovětského svazu a liší se v některých barevných odstínech. Například nulový vodič má vždy modrou izolaci, ale fázové vodiče mohou mít odlišné barevné kódy. Při dimenzování vodičů a výběru typů kabelů je důležité přihlížet nejen k průřezům vodičů, ale také k jejich správnému barevnému označení a elektrické izolaci.

Tip: Při instalaci elektroinstalace vždy ověřte shodu barevného značení vodičů s platnou normou, aby bylo zajištěno bezpečné a správné připojení. Více informací nabízí například portál Eagri.cz věnovaný elektrotechnice a průmyslovým normám.

Základní typy kabelů a jejich použití

Základní typy elektrických kabelů se liší konstrukcí, materiálem jádra i určením použití. Správný výběr kabelu závisí na požadavcích instalace, například na prostředí, kde bude kabel uložen, nebo na potřebné elektrické izolaci a dimenzování vodičů. Níže představujeme nejčastější typy kabelů včetně jejich charakteristik a hlavního využití.

Kabely CYKY a jejich varianty

Kabel CYKY patří mezi nejpoužívanější elektrické kabely s měděným jádrem, které zajišťuje výbornou elektrickou vodivost. CYKY kabely se vyrábějí ve variantách CYKY-J s ochranným vodičem a CYKY-O bez ochranného vodiče, což odpovídá požadavkům na elektrickou bezpečnost v různých instalacích. Díky robustní izolaci a stínění lze CYKY kabely použít převážně v pevných vnitřních rozvodech, kde je vyžadována odolnost vůči mechanickému poškození a teplu.

Kabely AYKY a další typy

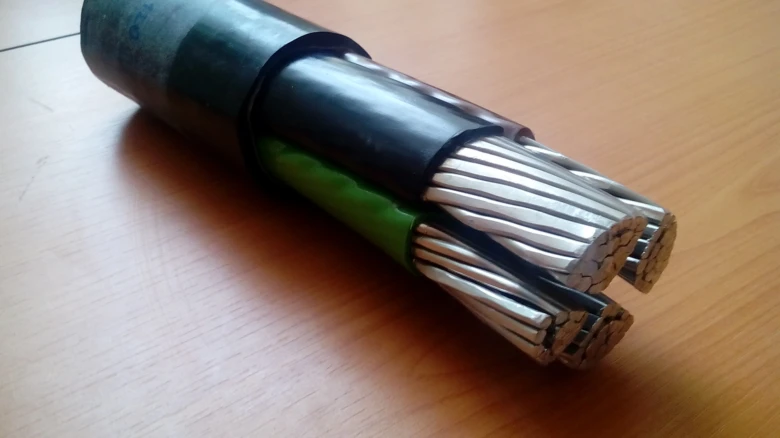

Kabel AYKY má hliníkové jádro a díky tomu se používá zejména pro zemní uložení, kde je potřeba větší odolnost vůči vlhkosti a mechanickému namáhání. Pro lehčí a flexibilnější použití jsou určeny kabely H05VV-F, které mají měkkou elektrickou izolaci a jsou vhodné pro suché prostředí a pohyblivé přívody. Naopak kabel H07RN-F je určen pro náročné provozní podmínky, například ve stavebnictví nebo průmyslu, kde vyžaduje vysokou odolnost vůči chemikáliím a mechanickému opotřebení.

Tip: Při dimenzování vodičů a volbě kabelů vždy respektujte normy pro elektrickou bezpečnost a pravidla barevného značení vodičů, aby byla instalace přehledná a bezpečná.

Elektrické vodiče druhy a použití se tak řídí nejen konstrukcí kabelu, ale i způsobem jeho označení a vhodností pro konkrétní elektrické prostředí.

Harmonizované normy a označení vodičů podle ČSN a CENELEC

Harmonizované normy ČSN a CENELEC stanovují jednotný systém označování elektrických vodičů podle jejich konstrukce, izolace a elektrických parametrů. Tento systém pomáhá přesně určit typ vodiče a jeho vhodnost pro konkrétní použití v elektroinstalaci.

Význam písmen v označení vodičů

Písmena v harmonizovaném označení vodičů vyjadřují druh izolace a konstrukci jádra. Například písmeno H označuje vodič s tepelně odolnou izolací z PVC. Písmeno V znamená izolaci z polyvinylchloridu. Další písmena určují typ jádra: R označuje kulaté jádro z mědi, F ploché jádro a K vícežilový (pramenitý) vodič. Kombinace těchto písmen, například H07V-K, tedy popisuje vodič s izolací PVC, jmenovitým napětím 450/750 V a vícežilovým kulatým měděným jádrem.

Význam čísel a dalších znaků

Čísla v označení elektrických vodičů určují jmenovité napětí vodiče, například 07 znamená 450/750 V. Další znaky vyjadřují počet žil a tvar kabelu, což je zásadní pro správné dimenzování vodičů podle typu instalace. Například vodič označený jako H07V2-K má dvě žíly, což je důležité pro jeho využití v konkrétních elektrických obvodech.

Tip: Při označování vodičů v rozvaděči podle jejich účelu je třeba přesně rozpoznat písmena i čísla, protože nesprávné přiřazení může vést k porušení elektrické bezpečnosti a potížím s funkcí instalace.

Dovolené proudy elektrických vodičů podle průřezu a uložení

Správné dimenzování elektrických vodičů je klíčové pro zajištění elektrické bezpečnosti a dlouhé životnosti elektroinstalace. Dovolený proud vodiče závisí na jeho průřezu, typu izolace a způsobu uložení, přičemž průřez vodiče se měří v milimetrech čtverečních (mm²). Nejčastěji používané vodiče mají měděnou jádro s PVC izolací, jejichž dovolené proudy se liší podle podmínek, například uložení v trubce, na stěně nebo přímo v zemi. Níže uvádím přehled dovolených proudů pro různé průřezy vodičů v běžných podmínkách.

Dovolené proudy pro malé průřezy do 10 mm²

U vodičů s průřezem od 1 do 10 mm² se dovolený proud liší podle způsobu uložení a teploty jádra. Například měděný vodič s PVC izolací a průřezem 2,5 mm² má dovolený proud kolem 21 A při uložení v trubce a přibližně 24 A při uložení na stěně. U malých průřezů je důležité správné dimenzování vodičů, aby se předešlo přehřívání a ztrátám výkonu.

Dovolené proudy pro větší průřezy do 95 mm²

U větších průřezů vodičů (16 až 95 mm²) se dovolené proudy mohou pohybovat od 70 A až po 280 A, v závislosti na uložení. Například vodič s průřezem 50 mm² má dovolený proud 150 A v trubce a až 180 A při uložení v zemi, kde je lepší odvod tepla. Správné označení vodičů a jejich dimenzování podle typu kabelů a elektrické izolace pomáhá vyhnout se přetížení a zajišťuje bezpečný provoz.

Stínění a speciální provedení elektrických kabelů

Stínění kabelů a speciální kabely patří mezi klíčové prvky elektrických rozvodů, které zajišťují správnou funkci a ochranu signálů v různých prostředích. Správné typy kabelů a jejich označení podle účelu pomáhají vybrat vhodné řešení pro konkrétní aplikaci.

Typy stínění kabelů

Stínění kabelů může být realizováno hliníkovou fólií, která vytváří rovnoměrnou vrstvu chránící před elektromagnetickým rušením. Dalším běžným typem stínění je měděné opletení, které poskytuje mechanickou ochranu a zároveň zlepšuje elektrické uzemnění stínění. Uzemnění stínění je nezbytné pro snížení elektromagnetických interferencí a zajištění elektrické bezpečnosti. Volba mezi hliníkovou fólií a měděným opletením závisí na požadavcích prostředí a typu instalace.

Speciální kabely a jejich použití

Řídicí kabely mají průřezy vodičů od 0,75 do 10 mm² a slouží k přenosu řídicích signálů v průmyslových zařízeních. Signální kabely jsou určeny pro napětí do 300 V AC a 700 V DC, často se využívají v automatizaci a telekomunikacích. Datové kabely přenášejí digitální informace a vyžadují kvalitní elektrickou izolaci a stínění pro minimalizaci rušení. Optické kabely naopak přenášejí signál pomocí světelných impulsů a jsou nezbytné pro rychlou a stabilní komunikaci na dlouhé vzdálenosti.

• Řídicí kabely: průřezy 0,75-10 mm²
• Signální kabely: napětí 300 V AC / 700 V DC
• Datové kabely: přenos digitálních signálů
• Optické kabely: přenos světelných impulsů

Tip: U datových a signálních kabelů je důležité dodržet správné dimenzování vodičů a barevné značení vodičů pro snadnou identifikaci a bezpečné zapojení.

Časté dotazy (FAQ) k typům a značení elektrických vodičů

Otázka: Jaké jsou hlavní druhy elektrických vodičů?

Existují plné a laněné vodiče s jádry z mědi nebo hliníku, s průřezy od 0,75 do 10 mm². Plné vodiče jsou méně ohebné a vhodné pro pevné uložení, laněné vodiče mají lepší ohebnost a používají se tam, kde je potřeba ohyb.

Otázka: Jak poznat vodiče L1, L2 a L3?

Vodiče L1, L2 a L3 jsou třífázové fázové vodiče označené písmenem L. Barevné značení podle normy PN-HD 308 S2 je: L1 hnědý, L2 černý a L3 šedý vodič.

Otázka: Jaké je barevné označení nulového vodiče?

Nulový vodič (N) má světle modrou elektrickou izolaci a slouží ke zpětnému toku proudu v obvodu.

Otázka: Jak se označuje ochranný vodič?

Ochranný vodič (PE) má žlutozelenou izolaci a jeho účelem je ochrana před úrazem elektrickým proudem vyrovnáním potenciálu země.

Otázka: Co znamená označení H07V2-K na vodiči?

H07V2-K označuje harmonizovaný kabel s měděným vláknovým jádrem třídy 5, izolací z PVC pro napětí 450/750 V a ohebnou konstrukcí.

Otázka: Jaké jsou dovolené proudy pro vodiče s průřezem 1 mm²?

Pro měděný vodič 1 mm² s PVC izolací je maximální dovolený proud zhruba 23 A při uložení přímo v zemi, podle ČSN 33 2000-5-523.

Otázka: Jaký je rozdíl mezi vodičem a kabelem?

Vodič je jednožilový elektrický prvek, kabel obsahuje více izolovaných vodičů, často doplněných o stínění a plášť.

Otázka: Jaké jsou nejběžnější typy kabelů pro domácí elektroinstalaci?

Nejčastější jsou kabely CYKY s měděnými vodiči, PVC izolací a pláštěm, vhodné pro pevnou montáž ve zdech nebo stěnách.

Otázka: Co je stínění kabelů a k čemu slouží?

Stínění kabelů tvoří hliníková fólie nebo měděné opletení, které chrání vodiče před elektromagnetickým rušením a zvyšuje elektrickou bezpečnost.

Otázka: Jak správně označit vodiče v rozvaděči?

Používá se barevné značení a značení písmeny (L1, L2, L3, N, PE) podle normy PN-HD 308 S2. To pomáhá rychle identifikovat funkci vodiče a zajistit bezpečnost.

Otázka: Jaké jsou typy stínění kabelů?

Existují stínění z hliníkové fólie, měděného opletení nebo jejich kombinace, která může být jednoduchá nebo dvojitá, vždy musí být uzemněná.

Otázka: Jaký je význam písmen v označení vodiče H05VV-F?

H05VV-F označuje kabel s jmenovitým napětím 300/300 V, PVC izolací i pláštěm, ohebný s měděnými jádry vhodný pro běžné použití.

Otázka: Jaké jsou průřezy řídicích kabelů?

Řídicí kabely mají většinou průřezy od 0,75 do 10 mm² a mohou obsahovat až 37 vodičů, používají se pro ovládací a signalizační systémy.

Otázka: Jaké jsou typy datových kabelů?

Datové kabely se liší mírou stínění: UTP bez stínění, FTP s fólií, SFTP s opletením a fólií pro ochranu proti rušení.

Otázka: Jaké jsou nejčastější chyby při značení elektrických vodičů?

Častá chyba je nesprávné barevné značení vodičů, které může vést k záměně fází, a nevyužívání ochranných vodičů, což ohrožuje elektrickou bezpečnost.

Tip: Správné dimenzování vodičů přímo ovlivňuje bezpečnost instalace. Nedostatečný průřez může způsobit přehřívání a požár, proto vždy dodržujte normy ČSN a zvažte délku a zatížení vodiče.

Pro koho se to hodí vs pro koho NE: Barevné značení vodičů a jejich správné označení jsou nezbytné pro profesionální elektroinstalace i domácí kutily. Naopak v nestandardních průmyslových aplikacích může být potřeba speciální značení dle specifických norem.
